Vakumlu emme, endüstriyel otomasyonda dört temel avantaja sahip "esnek kavrama" için temel bir çözümdür: zarar vermeyen kavrama, çok malzemeli/düzensiz iş parçalarına uyarlanabilirlik, temiz ve çevre koruması ve esnek çalışma. İş parçalarının farklı endüstri özelliklerine (ince/kalın, hassas/kaba, hijyenik/standart) uyarlanabilir.
Temel Rotil Vakum Vantuzları ZP
Çin'in önde gelen üreticisi olarak, düzensiz iş parçaları için Özelleştirilmiş Temel Rotil Vakum Vantuzları ZP (Ø10-32mm) sağlıyoruz. Döner başlıklar, tampon darbeleri (6-50 mm) ve yüksek kaliteli silikon/anti-statik kauçuğa sahip fabrikadan doğrudan tedarikçi stoğumuz stabilite ve gürültünün azaltılmasını sağlar. Paslanmaz çelik seçenekleriyle lityum pil hatları için en iyisi.
Tıklayın ve Seçimi Başlatın
》Ürün Bilgilerine Geri Dön

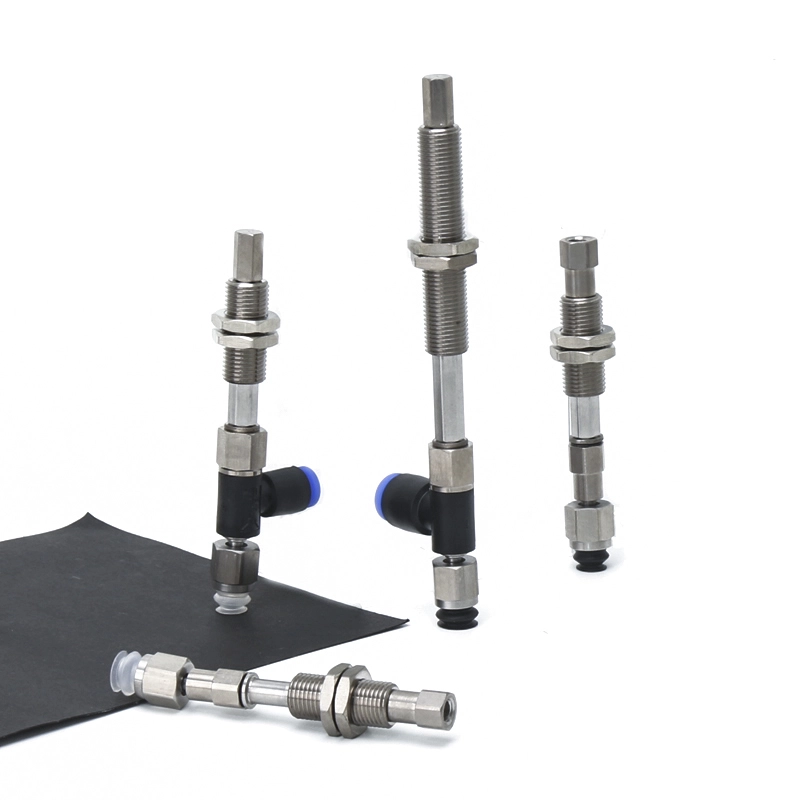

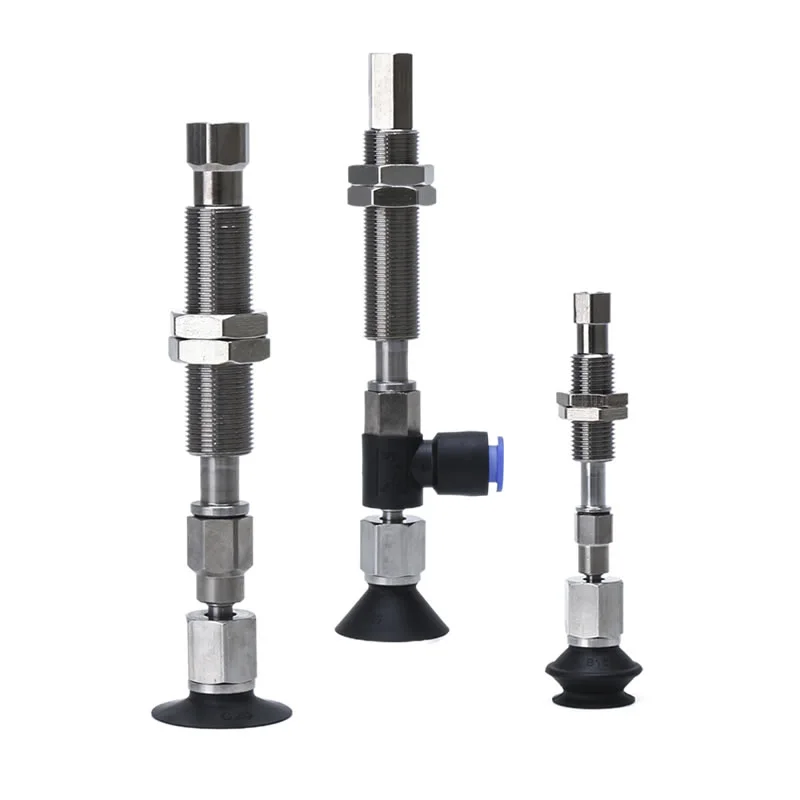

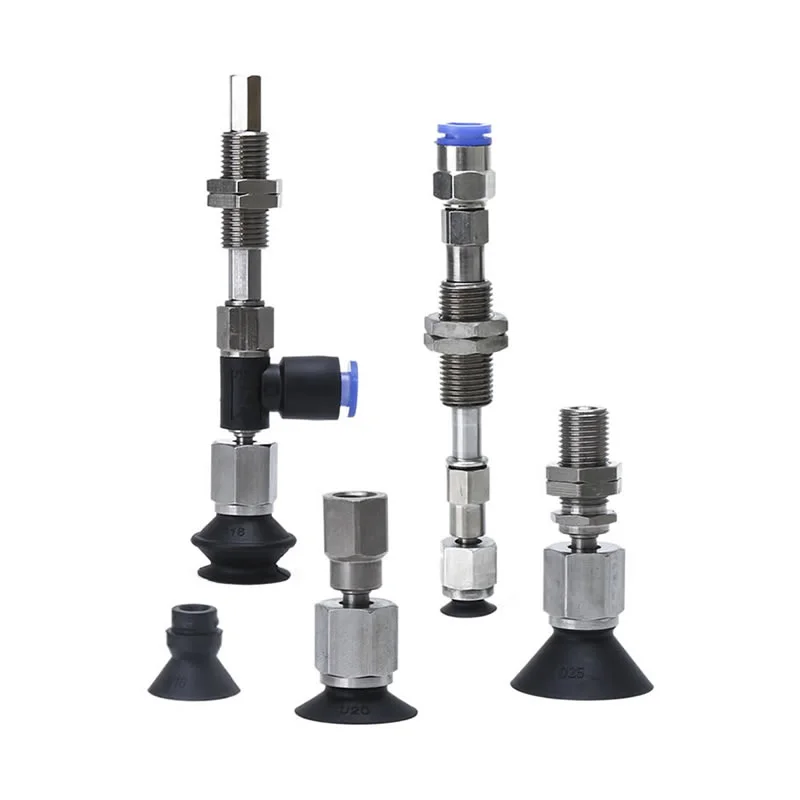

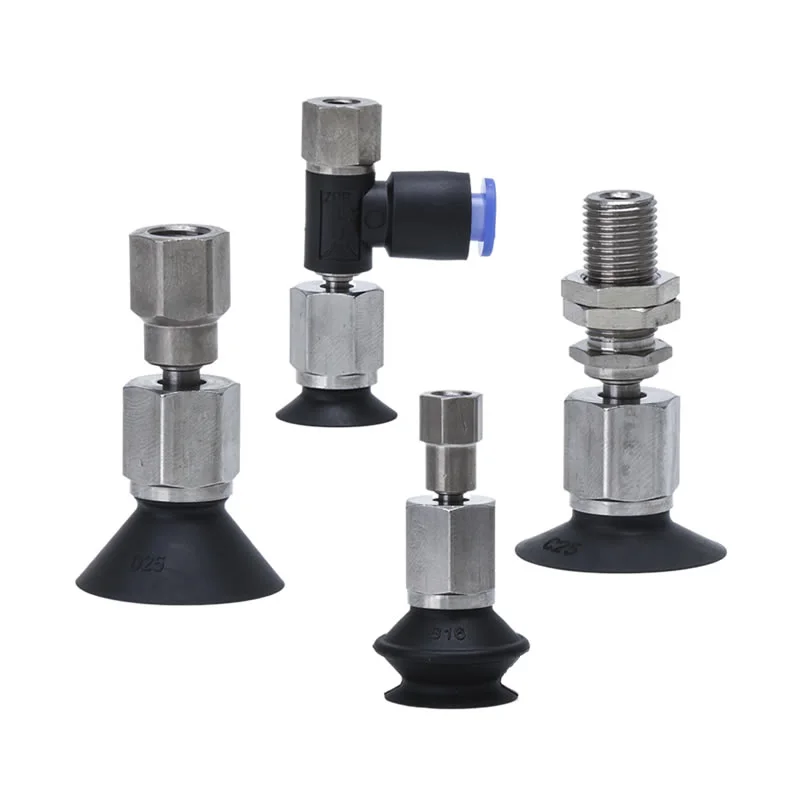

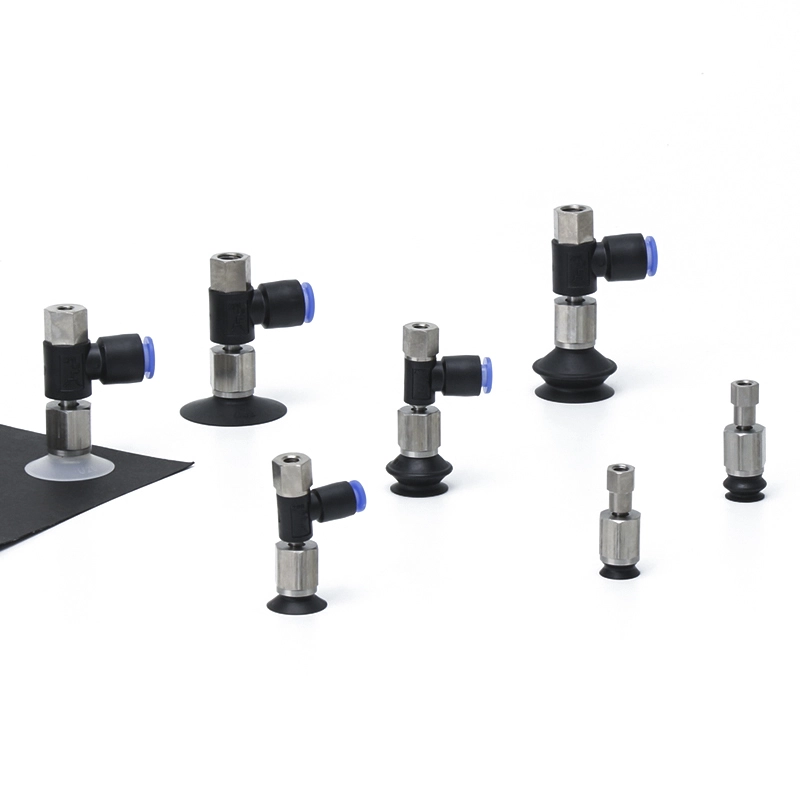

Temel Rotil Vakum Vantuzları ZP
ZPTF Serisi Küresel Mafsallı Tip Adaptörlü Vakum Pedli
ZPTF Serisi Rotil Tipi Tamponlu Vakum Pedli
ZPRF Serisi Küresel Mafsallı Tip Adaptörlü Vakum Pedli
ZPRF Serisi Rotil Tipi Tamponlu Vakum Pedli
Tanım
Nasıl Sipariş Verilir?
Özellikler / Malzeme
Uygulamalar
Kaynak
Commaelec, Çin'in önde gelen üreticilerinden biri olan ZP Serisi Temel Tip Bilyalı Mafsallı Vakum Emme Kupası, düzensiz, eğimli veya kavisli iş parçalarını kavramak için özel olarak tasarlanmış yüksek performanslı bir pnömatik bileşendir. Tasarımı, vantuz bağlantı noktasında insan eklemini anımsatan bir bilyeli mafsal mekanizması içerir; bu özellik otomatik hizalamayı mümkün kılarak, kap eğimli bir yüzeye temas ettiğinde bilyeli mafsalın serbestçe dönmesine olanak tanır. Robotik kavrama işlemleri sırasında açısal sapmaları otomatik olarak telafi ederek kusurlu sızdırmazlıktan kaynaklanan vakum sızıntısını önler. 10 mm'den 32 mm'ye kadar çaplarda mevcut olan seride, iş parçalarını mekanik darbelerden kaynaklanan hasarlardan korumak için 6 mm ile 50 mm arasında stroklara sahip tampon mekanizması (Tampon) ile donatılmış opsiyonel modeller de sunulmaktadır.
Teknik Üstünlük
Temel Rotil Vakum Vantuzları ZP sadece standart bileşenler değildir; yüksek performanslı ortamlar için tasarlanmış çok yönlü araçlardır.
1. Uyarlanabilir Döner Kafa Tasarımı
ZPTF modelinin temel avantajı bilyeli mafsallı dönme mekanizmasıdır. Bu, vantuzun iş parçasının açısına göre otomatik olarak hizalanarak eğilmesine ve dönmesine olanak tanır. Bu özellik, özellikle otomotiv gövde parçaları veya kalıplanmış plastikler için endüstriyel kullanım stabilitesini önemli ölçüde artırır.
2. Kapsamlı Boyut ve Şekil Aralığı
Farklı uygulama ihtiyaçlarını karşılamak için kapsamlı bir seçim sunuyoruz:
Çap Aralığı:Minimum 10 mm'den 32 mm'ye kadar hassas boyutlar.
Fincan Çeşitleri:İnce tabakalardan ağır dokulu nesnelere kadar her şeyi işlemek için düz, nervürlü, akordeon (körüklü) ve derin türleri mevcuttur.
3. Esnek Vakum Çıkışları ve Kurulumu
Modern makinelerdeki alan kısıtlamaları esnek yerleşim düzenleri gerektirir. Temel Rotil Vakum Vantuzlarımızın ZP özelliği:
Çift Çıkış Seçenekleri:Kompakt alanlara kusursuz entegrasyon için dikey ve yatay vakum girişleri.
Montaj Çeşitliliği:Özel kurulum için adaptörler veya özel tampon braketleri içeren seçenekler.
Temel Avantajlar
Kavrama Kararlılığı:Özellikle kavisli araç gövde panelleri, düzensiz şekilli enjeksiyon kalıplı parçalar veya ambalaj kutuları kullanılırken Temel Rotil Vakum Vantuzları ZP'nin bilyeli mafsal tasarımı, vakum seviyelerinin sürekli olarak yüksek kalmasını sağlar.
Gürültü ve Şok Azaltma:Bir tampon montajıyla eşleştirildiğinde, temas halinde kinetik enerjiyi etkili bir şekilde emer ve böylece sistemin genel hizmet ömrünü uzatır.
Özel Çalışma Koşullarına Uyarlanabilirlik:Örneğin lityum iyon pil endüstrisinde tamamen paslanmaz çelikten özel olarak üretilebiliyor; tersine elektronik endüstrisinde anti-statik malzemeler kullanılabilir.
Uygulama Senaryoları
Otomotiv Parçaları:Ön camlar veya kapı panelleri gibi kavisli bileşenlerin kavranması.
Lojistik Sıralaması:Düz olmayan yüzeylere sahip paketlerin taşınması.
3C Elektronik:Üniversal mafsal ayarı sayesinde dar alanlarda hassas emiş elde edilir.
Nasıl Sipariş Verilir?

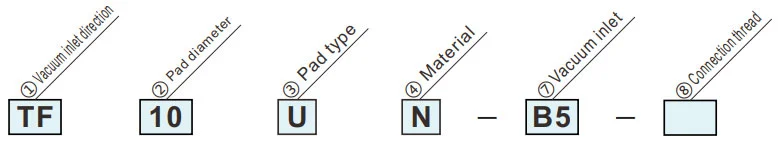

Adaptörlü küresel mafsal tipi
| ④Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| U | üretan kauçuk |
| F | FKM |
| GN | İletkenNBR |
| GS | İletken silikon kauçuk |
Yeşil sembol özelleştirilmiş modellerdir
|
③ Ped tipi
② Ped çapı(mm)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | Daire Tipi | ● | ● | ● | ● | ● | ● | |||||||
| C | Kaburgalı Düz Tip | ● | ● | ● | ● | ● | ● | |||||||
| B | Körük Tipi | ● | ● | ● | ● | ● | ● | |||||||
| ①Vakum giriş yönü | D | Derin Tip | ● | — | ● | — | ● | — | ||||||
| TF | Dikey |
|
⑦Vakum girişi | Dişi iplik | B5 | M5 x0,8 | ● | ● | ||||||
| ⑧Bağlantı dişi | Erkek konu | A8 | M8x1.0 | ● | — | |||||||||
| A10 | M10x1.0 | — | ● | |||||||||||
|
⑦Vakum girişi | Dişi iplik | B5 | M5 x0,8 | ● | — | ||||||||
| B8 | M8 x1,25 | ● | ● | |||||||||||
| B01 | Kc1/8 | ● | ● | |||||||||||
| RF | Yanal |
|
Tek dokunuşla montaj | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧Bağlantı dişi | Dişi iplik | B5 | M5 x0,8 | ● | ● | |||||||||
| B8 | M8 x1,25 | — | ● | |||||||||||

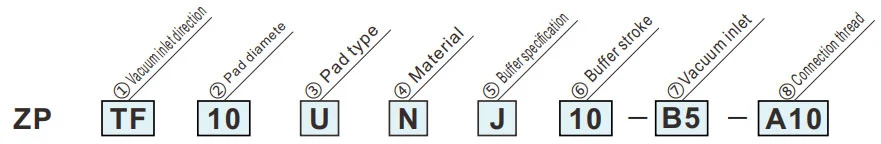

Tamponlu küresel mafsal tipi
| ④Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| U | Üretan kauçuk |
| F | FKM |
| GN | İletken NBR |
| GS | İletken Silikon kauçuk |
Yeşil sembol özelleştirilmiş modellerdir
|
③ Ped tipi
② Ped çapı(mm)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | Daire Tipi | ● | ● | ● | ● | ● | ● | ||||||
| C | Kaburgalı Düz Tip | ● | ● | ● | ● | ● | ● | ||||||
| B | Körük Tipi | ● | ● | ● | ● | ● | ● | ||||||
| D | Derin Tip | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥Tampon vuruşu | 10 | 10 mm | ● | ● | |||||||||
| 20 | 20 mm | ● | ● | ||||||||||
| 30 | 30mm | ● | ● | ||||||||||
| 40 | 40mm | ● | 一 | ||||||||||
| ①Vakum giriş yönü | 50 | 50 mm | ● | ● | |||||||||
| TF | Dikey |
|
⑦Vakum girişi | Dişi iplik |
B5 | M5x0.8 | ● | 一 | |||||
| B01 | Kc1/8 | 一 | ● | ||||||||||
| Tek dokunuşla montaj | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Bağlantı dişi | Erkek konu | A10 | M10×1.0 | ● | 一 | ||||||||
| A14 | M14x1.0 | 一 | ● | ||||||||||
| RF | Yanal |
|
⑦Vakum girişi | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧Bağlantı dişi | Erkek konu | A10 | M10×1.0 | ● | 一 | ||||||||
| A14 | M14×1.0 | 一 | ● | ||||||||||
| ⑤Tampon spesifikasyonu | |
| J | Dönen |
| K | Dönmeyen |
Özellikler
| Kilit halkası/ Ped tipi | Ped çapı/boyutları | Başvuru | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Kilit Halkası Olmadan | Daire Tipi (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Düz ve deforme olmayan yüzeylere sahip iş parçaları için |
| Oval Tip (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Adsorpsiyon yüzeyinde sınırlamalar bulunan iş parçaları için | |
| İnce Düz Tip (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | İnce levhalar veya vinil gibi yumuşak iş parçaları için. Adsorpsiyon sırasındaki kırışıklık veya deformasyon azaltılabilir. | |
| İnce Düz Tip Kaburga ile (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | İnce levhalar veya vinil gibi yumuşak iş parçaları için. İş parçaları çıkarılabilir kaburgalar sayesinde kolayca |
|
| Körük Tipi (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Tampon için yer bulunmayan veya eğimli yüzeyli iş parçaları için kullanım için | |
| Kilit Halkalı | Daire Tipi (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Düz ve deforme olmayan yüzeylere sahip iş parçaları için |
| Daire Tipi Kaburga ile (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Kolayca deforme olabilen iş parçaları için. Dişler sayesinde iş parçaları kolayca çıkarılabilir | |
| Körük Tipi (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Tampon için yer bulunmayan veya eğimli yüzeyli iş parçaları için kullanım için | |
| Derin Tip (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Kavisli yüzeylere sahip iş parçaları veya küresel iş parçaları için | |
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
|
Malzeme
Özellikler
|
Sembol | Durometre HS (±5°) |
Renk ile ilgili lastik |
İşletim sıcaklık aralık (°C) |
Yağ rezistans benzin |
Yağ rezistans benzol |
Temel rezistans |
Asit rezistans |
Hava koşullarına dayanıklılık | Ozon rezistans |
Aşınma rezistans |
Su geçirmez | Çözücü rezistans (Benzen, toluen) |
Başvuru |
| NBR | N | 50 | Siyah | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Genel işlerin transferi, Oluklu mukavva, Kaplama levhası, Demir levha ve diğerleri |
| Silikon kauçuk | S | 45 ~ 50 | Beyaz | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken, Kalıp dökümden çıkarma, İnce iş, Mutfak robotu |
| Üretan kauçuk | U | 50 ~ 60 | Kahverengi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu mukavva, Demir levha, Kaplama levhası |
| FKM | F | 60 | Siyah | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimyasal iş |
| İletken NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarı iletkenin genel çalışması (Statik elektrik direnci) | |
| İletken silikon kauçuk | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken (Statik elektrik) |
Yukarıdaki tablo söz konusu kauçuk malzemelerin yalnızca genel özelliklerini kapsamaktadır. Mavi sembol özelleştirilmiş modellerdir.
Çeşitli endüstriyel alanlardaki pnömatik bileşenlerin (vakum vantuzu) uygulama ana hatları
I. Temel güçlü yönler
II. Uygulamaların endüstriye göre çıkarılması
A. Tıp ve tıp endüstrisi
A.1: Temel gereksinimler:Temiz ve kirlilik içermeyen (FDA/GMP uyumlu), nazik ve zarar vermeyen ve çapraz bulaşmayı önleyen
A.2 Temel senaryolar:
1. İlaç ambalajı: ilaç şişesi / ilaç plakası / infüzyon torbası toplama (gıda sınıfı silikon vantuz, parçacık dökülmesi yok)
2. Tıbbi cihaz montajı: cerrahi aletler/tıbbi kateterler/protez parçalarının taşınması (ayarlanabilir negatif basınç, deformasyon koruması)
3. Biyoloji laboratuvarı: petri kabı/santrifüj tüpü/reaktif kartı transferi (kimyasallara dayanıklı, steril uyumlu)
B. Elektronik ve yarı iletken endüstrisi
B.1 Temel gereksinimler:anti-statik (10⁶-10¹¹Ω), hassas konumlandırma (hata ≤0,01mm), çizilmeye karşı dayanıklılık
B.2 Temel senaryolar:
1. Çip/Yarı İletken: levha işleme, talaş paketleme (gözenekli seramik/anti-statik silikon vantuz, kopmayı önlemek için eşit negatif basınç)
2. PCB/Bileşenler: Esnek PCB, mikro bileşenler (0402 dirençler) yüzeye monte (kırışmayı/yırtılmayı önlemek için ince silikon/jel/mikro vantuz)
3. Ekran: LCD/OLED panel, dokunmatik cam tutucu (yüksek şeffaf malzeme, leke ve çizik yok)
C. Otomobil ve otomobil parçaları endüstrisi
C.1 Temel gereksinimler:büyük emiş (tek vantuz diski ≥500N), çok özellikli adaptasyon (metal/plastik/cam), kaymaz
C.2 Temel senaryolar:
4. Gövde imalatı: çelik levha / kapı çerçevesi taşıma kaynağı (büyük çaplı kauçuk / çoklu vantuz dizisi, kaymaz doku)
5. Cam / İç : Ön cam montajı, deri koltuk yüzey transferi (Isıya dayanıklı silikon / sünger vantuz, deformasyon koruması)
6. Parçalar: motor silindiri gövdesi / şanzıman muhafazası tutucusu (vakum + mekanik kilit, düşmeyi önleyici)
D. Gıda ve ambalaj endüstrisi
D.1 Temel gereksinimler:Gıdaya uygun malzeme (FDA sertifikalı), temizlenmesi kolay, ezilmeye karşı dayanıklı
D.2 Temel senaryolar:
1. Yiyecek işleme: unlu mamuller / taze et / meyve ayırma (düşük emişli sünger vantuz, kokusuz ve yıkanması kolay)
2. Paketleme otomasyonu: paketleme poşeti açma, steril karton kalıplama (statik eleme/çok noktalı emme, ince/sert paketlemeye uygun)
E. Lojistik ve depolama endüstrisi
E.1 Temel gereklilikler:verimli adaptasyon (malların birden fazla özelliği), sabit basınç, düşmeyi önleme
E.2 Temel senaryolar:
1. Karton taşıma: e-ticaret kartonu sınıflandırma (ayarlanabilir emme dizisi, vakum basıncı)
2. Plaka/rulo: Ahşap tahta/plastik film rulosu transferi (uzun şerit/dairesel vantuz, ofseti önlemek için düzgün adsorpsiyon)
F. Yeni enerji ve özel endüstriler
F.1 Yeni enerji (lityum pil/pv):
1. Lityum pil plakası (anti-statik gözenekli vantuz, toz önleyici), fotovoltaik cam (büyük vantuzlu silikon vantuz, çizik yok)
F.2 Baskı ve kağıt
1. Kağıt/basılı madde yakalama (emici kağıt malzemesi, yırtılmayı ve mürekkep kirlenmesini önlemek için hafif negatif basınç)
III. Temel uyarlama mantığının özeti
| İş parçası özellikleri | Pipet adaptasyon programı | İlgili sektör senaryoları |
| İnce / Kırılgan / Hassas | Silikon/seramik malzeme, mikro negatif basınç, mikro emme nozulu | Elektronik yarı iletkenler, eczacılık ürünleri |
| Ağır eşyalar / Büyük boy | Kauçuk malzeme, büyük çaplı vantuz, çoklu vantuz dizisi | Otomobiller, lojistik paneller |
| Sağlık/Kirliliğin önlenmesi | Gıda/tıbbi kullanıma uygun silikon, temizlenmesi kolay yapı | İlaç, gıda |
| Yumuşak / düzensiz yüzeyler | Sünger malzeme, deforme olabilen vantuz | Araba iç mekanları, yiyecekler |
| Antistatik gereksinimler | Antistatik silikon, iyon rüzgar destekli | elektronik yarı iletken |
