Vakumlu emme, endüstriyel otomasyonda dört temel avantaja sahip "esnek kavrama" için temel bir çözümdür: zarar vermeyen kavrama, çok malzemeli/düzensiz iş parçalarına uyarlanabilirlik, temiz ve çevre koruması ve esnek çalışma. İş parçalarının farklı endüstri özelliklerine (ince/kalın, hassas/kaba, hijyenik/standart) uyarlanabilir.

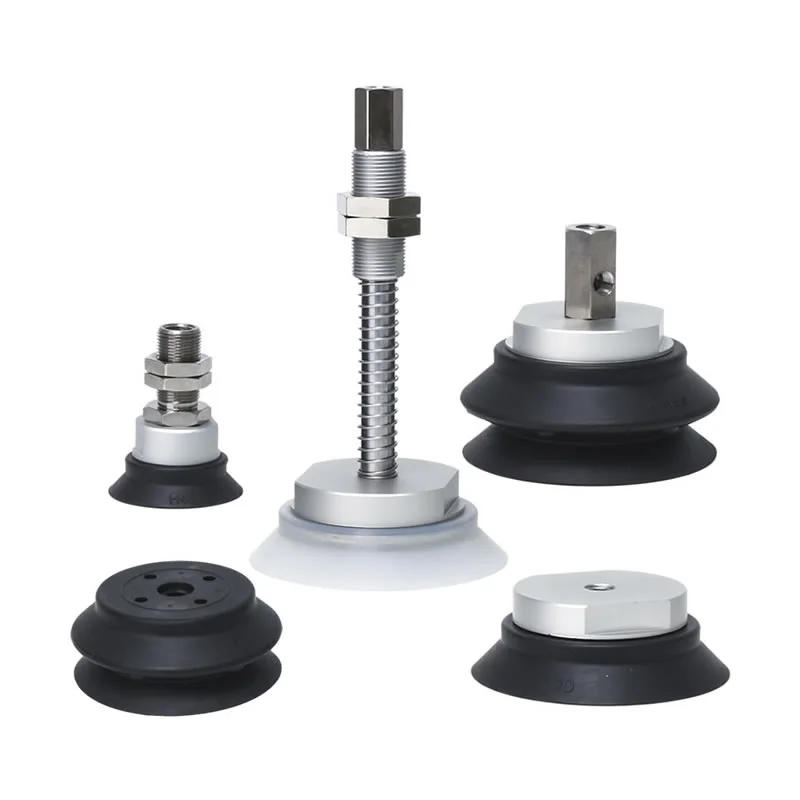

Yüksek Sertlikli Vakum Vantuzları ZP
Çin'in önde gelen üreticisi olarak fabrikamız, ağır işlere yönelik Özelleştirilmiş Yüksek Sertlikli Vakum Vantuzları ZP (Ø40-125mm) sunmaktadır. En iyi tedarikçi olarak darbeyi azaltmak için yastıklı tasarımlara sahip NBR, silikon ve antistatik malzemeler sağlıyoruz. Kırılgan yüzeyler ve lityum pil hatları için mükemmeldir.
Tıklayın ve Seçimi Başlatın
》Ürün Bilgilerine Geri Dön

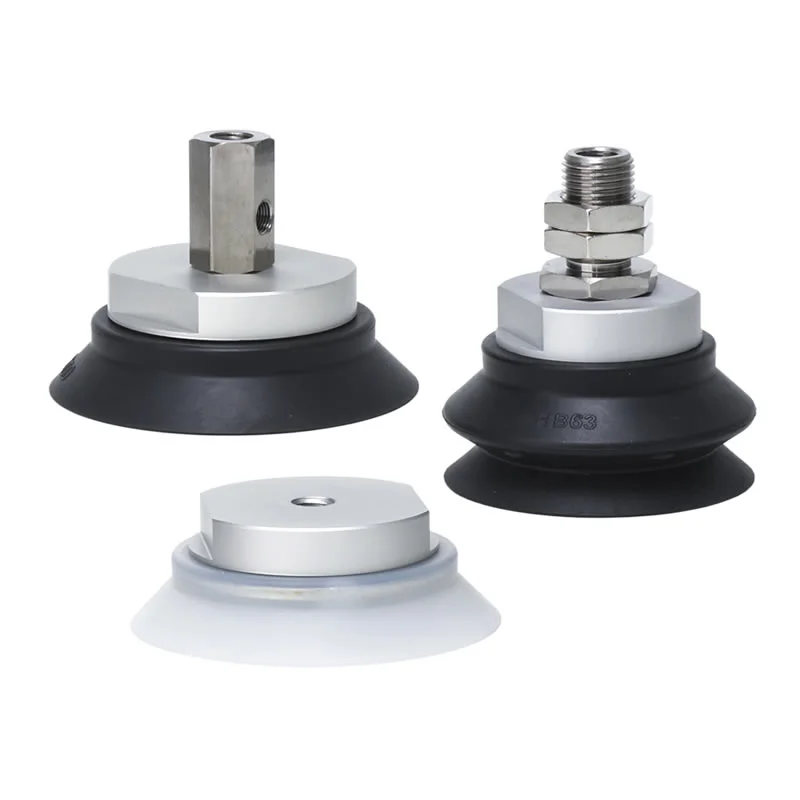

Yüksek Sertlikli Vakum Vantuzları ZP
ZP Serisi Ağır Hizmet Ped Ünitesi
ZPT Serisi Ağır Hizmet Adaptörlü Vakum Pedleri
ZPT Serisi Ağır Hizmet Adaptörlü Vakum Pedleri
ZPX Serisi Ağır Hizmet Adaptörlü Vakum Pedleri ile

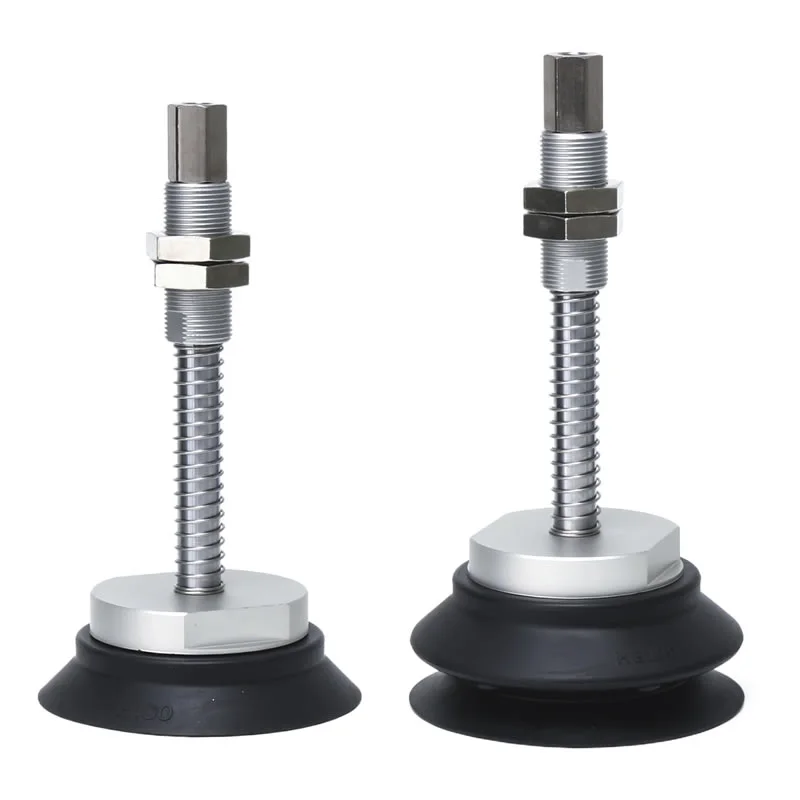

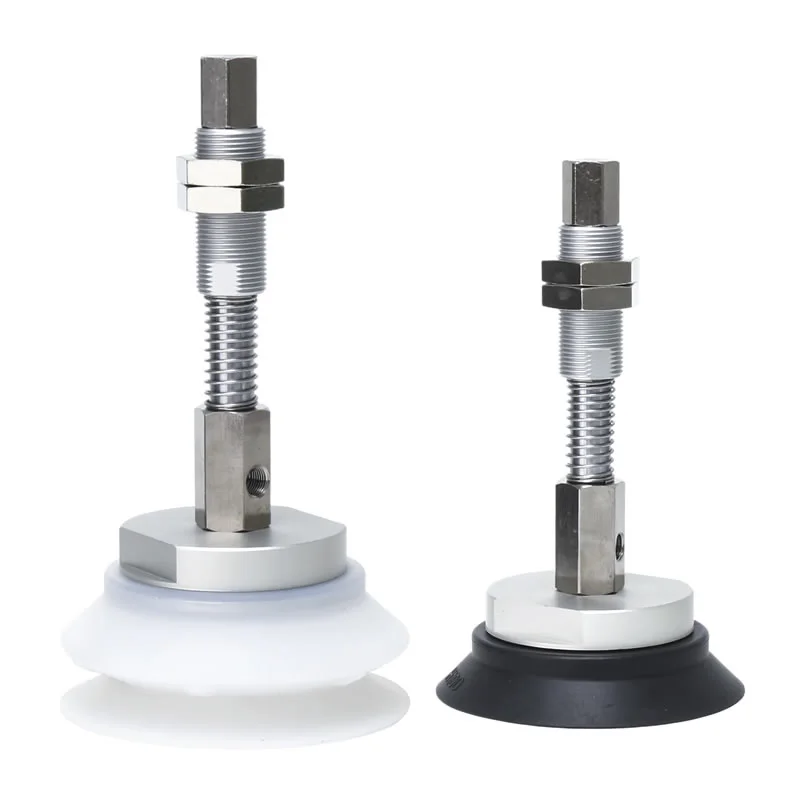

ZPX Serisi Tamponlu Vakum Pedli Ağır Hizmet
Tanım
Nasıl Sipariş Verilir?
Özellikler / Malzeme
Uygulamalar
Kaynak
Yüksek Sertlikli Vakum Vantuzları ZP, büyük boyutlu, ağır veya kolayca deforme olabilen iş parçalarının taşınması için özel olarak tasarlanmış endüstriyel bir kavrama çözümünü temsil eder. Çin'deki uzman bir üretici olarak, bu ürünü güçlendirilmiş vantuz taban yapısı ve braket düzeneğiyle tasarladık; bu, yanal kuvvetlere karşı olağanüstü direnç sağlar ve ağır yükleri tutarken üstün stabiliteyi korur, bu da onu ağır endüstriyel otomasyon alanında vazgeçilmez, özelleştirilmiş bir pnömatik bileşen haline getirir.
Teknik Özellikler ve Çok Yönlülük
1. Maksimum Kaldırma için Büyük Çap Seçenekleri
Değişken yük gereksinimlerini karşılamak için Yüksek Sertlikli Vakum Vantuzları ZP çeşitli büyük ölçekli çaplarda mevcuttur:
φ40, φ50, φ63, φ80, φ100 ve φ125mm.
Bu boyutlar, ağır endüstriyel bileşenler için gerekli kaldırma kuvvetini sağlayarak yüksek vakum temas alanına olanak tanır.
2. Farklı Ortamlar İçin Çoklu Malzeme Seçimi
Çalışma ortamı malzemeyi belirler. Vantuzunuzun özel uygulamasında başarılı olmasını sağlamak için çeşitli yüksek kaliteli elastomerler sunuyoruz:
NBR (Nitril Kauçuk):Otomotiv ve işleme ortamları için mükemmel yağ direnci.
Silikon Kauçuk:Yüksek sıcaklık uygulamaları ve gıda sınıfı güvenliği için idealdir.
Poliüretan ve Flor kauçuk:Özel endüstriyel temizleme veya kaplama hatları için yüksek aşınma direnci ve kimyasal stabilite.
Antistatik Malzemeler:Elektronik montaj ve yarı iletken kullanımı için kritiktir.
3. Entegre Yastıklama ve Montaj
Güvenlik ve hassasiyet bir arada gider. Yüksek Sertliğe Sahip Vakum Vantuzlarımız ZP şunları sunar:
Yastıklamalı Versiyonlar:Temas sırasındaki darbe kuvvetlerini etkili bir şekilde azaltır, kırılgan yüzeyleri korur ve sistem titreşimini azaltır.
Yastıklamasız Versiyonlar:Sert, doğrudan temasın tercih edildiği uygulamalar için.
Esnek Montaj:Mevcut makine yerleşimlerinize uyacak şekilde harici veya dahili dişliler ve dikey vakum çıkışları mevcuttur.
Neden Commaelec Fabrikasının Yüksek Sertlikli Vakum Vantuzları ZP'yi seçmelisiniz?
1. Güçlendirilmiş Taban Tasarımı:Commaelec'in Yüksek Sertlikli Vakum Vantuzları ZP, vantuz ile bağlantı parçası arasındaki bağlantı noktasında gelişmiş sağlamlık özelliğine sahiptir ve yanal kesme kuvvetlerine etkili bir şekilde direnç gösterir.
2. Geniş Boyut Aralığı:φ40'dan φ125 mm'ye kadar çeşitli boyutlarda mevcut olan bu vantuzlar, ağır hizmet tipi metal levha, taş ve geniş alanlı cam gibi ağır nesnelerin taşınması için özel olarak tasarlanmış olup, kaya gibi sağlam bir yapışma sağlar.
3. Commaelec, kendi üretim tesisine sahip bir tedarikçi olarak üç malzeme seçeneği sunmaktadır:
Anti-statik:Hassas bileşenlerin statik deşarj nedeniyle hasar görmesini önlemek amacıyla elektronik ve yarı iletken endüstrileri için özel olarak tasarlanmıştır.
Tamamen Paslanmaz Çelik Bileşenler:Özellikle lityum iyon pil endüstrisi için uygundur, bakır ve çinko içermeyen malzeme gereksinimlerini karşılar, yüksek korozyon direncine ve temizliğe sahiptir.
Florokarbon Kauçuk (FKM) ve EPR:Kimyasal ortamlar veya yüksek sıcaklıktaki işlemler (enjeksiyonla kalıplanmış parçaların kalıptan çıkarılması gibi) için idealdir ve mükemmel kimyasal stabilite ve hava koşullarına dayanıklılık sunar.
4. Hassas yastıklama teknolojisi:6 mm – 50 mm strok aralığına sahip Yastıklı Versiyonu mevcuttur. Vantuz hassas yüzeylere (örneğin ultra ince cam) temas ettiğinde, yastıklama braketi anlık darbe enerjisini emerek gürültüyü önemli ölçüde azaltır ve ekipmanın ömrünü uzatır.
5. Çok Yönlü Vakum Çözümleri:Yüksek Sertlikli Vakum Vantuzları ZP için montaj braketi, değiştirilebilir iç ve dış diş açma seçenekleriyle hem dikey hem de yanal vakum portu konfigürasyonlarını destekler; bu tasarım, kol sonu takımlama (EOAT) arayüzündeki mekansal düzeni ve kurulum sürecini önemli ölçüde basitleştirir.

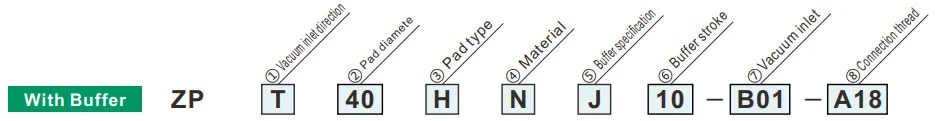

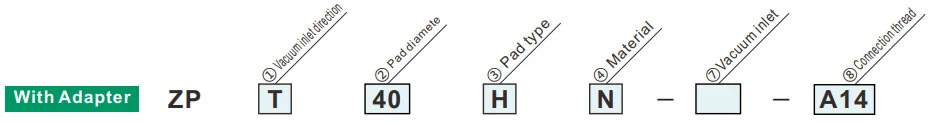

Nasıl Sipariş Verilir?
| ②Pad çapı | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Pad tipi | |
| H | Kaburgalı düz |
| HB | Körük tipi |
| ④Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| U | Üretan kauçuk |
| F | FKM |
Yeşil sembol özelleştirilmiş modellerdir
| ①Vakum giriş yönü | Ped çapı | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Dikey |
|
⑦Vakum girişi | Dişi iplik | B6 | M6x1 | ● | — | — | ||||
| B8 | M8x1.25 | ● | ● | — | |||||||||
| B10 | M10x1.5 | ● | ● | — | |||||||||
| B12 | M12x1.75 | — | ● | ● | |||||||||
|
B16 | M16x1.5 | — | ● | ● | ||||||||
| ⑧ | Erkek konu | A14 | M14x1.0 | — | — | ||||||||
| A16 | M16x1.5 | — | ● | ● | |||||||||
| X | Yanal |
|
Dişi iplik | B8 | M8x1.25 | ● | — | — | |||||
| B10 | M10x1.5 | ● | ● | ● | |||||||||
| B12 | M12x1.75 | — | ● | ● | |||||||||
| ⑦ | B01 | Kc1/8 | ● | ● | ● | ||||||||
| ②Pad çapı | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| U | Üretan kauçuk |
| F | FKM |
Yeşil sembol özelleştirilmiş modellerdir
| ③Pad tipi | |
| H | Kaburgalı düz |
| HB | Körük tipi |
| ①Vakum giriş yönü | |
| T | Dikey |
| X | Yanal |
| ③Pad tipi | |
| H | Kaburgalı düz |
| HB | Körük tipi |
| ⑤Tampon spesifikasyonu | |
| J | Döner (Alüminyum, Burçsuz) |
| JB | Döner (Pirinç, Burçlu) |
| JF | Döner (Çelik, Burçlu) |
| bilgi bankası | Dönmeyen (Pirinç, Burçlu) |
| ⑦Vakum girişi | |
| B01 | Kc1/8 |
| ②Pad çapı | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| U | Üretan kauçuk |
| F | FKM |
Yeşil sembol özelleştirilmiş modellerdir
| Ped çapı | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥Tampon vuruşu | 10 | 10 mm | ● | ● | ● | ||||||
| 20 | 20mm | ● | — | — | |||||||
| 25 | 25mm | — | ● | ● | |||||||
| 30 | 30mm | ● | ● | ● | |||||||
| 50 | 50 mm | — | ● | ● | |||||||
| 75 | 75mm | — | ● | ● | |||||||
| ⑧Bağlantı dişi | Erkek konu | 100 | 100 mm | — | — | ● | |||||
| A14 | M14x1 | ● | — | — | |||||||
| A18 | M18x1.5 | — | ● | — | |||||||
| A22 | M22x1.5 | — | — | ● | |||||||
Yay reaktif kuvveti
| Bağlantı ipliği | Sıkma torku±%5[N·m] | Tampon vuruşu (mm) | Yay reaktif kuvveti[N] | |||
| Alüminyum(J) | Pirinç, Burçlu(JB/KB) | Çelik, Burçlu(JF) | 0 vuruşta | Tam vuruşta | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| M18x1.5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| M22x1.5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
|
Malzeme
Özellikler
|
Sembol | Durometre HS (±5°) |
Renk ile ilgili lastik |
İşletim sıcaklık aralık (°C) |
Yağ rezistans benzin |
Yağ rezistans benzol |
Temel rezistans |
Asit rezistans |
Hava koşullarına dayanıklılık | Ozon rezistans |
Aşınma rezistans |
Su geçirmez | Çözücü rezistans (Benzen, toluen) |
Başvuru |
| NBR | N | 50 | Siyah | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Genel işlerin transferi, Oluklu mukavva, Kaplama levhası, Demir levha ve diğerleri |
| Silikon kauçuk | S | 45 ~ 50 | Beyaz | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken, Kalıp dökümden çıkarma, İnce iş, Mutfak robotu |
| Üretan kauçuk | U | 50 ~ 60 | Kahverengi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu mukavva, Demir levha, Kaplama levhası |
| FKM | F | 60 | Siyah | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimyasal iş |
| İletken NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarı iletkenin genel çalışması (Statik elektrik direnci) | |
| İletken silikon kauçuk | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken (Statik elektrik) |
Yukarıdaki tablo söz konusu kauçuk malzemelerin yalnızca genel özelliklerini kapsamaktadır. Mavi sembol özelleştirilmiş modellerdir.
Çeşitli endüstriyel alanlardaki pnömatik bileşenlerin (vakum vantuzu) uygulama ana hatları
I. Temel güçlü yönler
II. Uygulamaların endüstriye göre çıkarılması
A. Tıp ve tıp endüstrisi
A.1: Temel gereksinimler:Temiz ve kirlilik içermeyen (FDA/GMP uyumlu), nazik ve zarar vermeyen ve çapraz bulaşmayı önleyen
A.2 Temel senaryolar:
1. İlaç ambalajı: ilaç şişesi / ilaç plakası / infüzyon torbası toplama (gıda sınıfı silikon vantuz, parçacık dökülmesi yok)
2. Tıbbi cihaz montajı: cerrahi aletler/tıbbi kateterler/protez parçalarının taşınması (ayarlanabilir negatif basınç, deformasyon koruması)
3. Biyoloji laboratuvarı: petri kabı/santrifüj tüpü/reaktif kartı transferi (kimyasallara dayanıklı, steril uyumlu)
B. Elektronik ve yarı iletken endüstrisi
B.1 Temel gereksinimler:anti-statik (10⁶-10¹¹Ω), hassas konumlandırma (hata ≤0,01mm), çizilmeye karşı dayanıklılık
B.2 Temel senaryolar:
1. Çip/Yarı İletken: levha işleme, talaş paketleme (gözenekli seramik/anti-statik silikon vantuz, kopmayı önlemek için eşit negatif basınç)
2. PCB/Bileşenler: Esnek PCB, mikro bileşenler (0402 dirençler) yüzeye monte (kırışmayı/yırtılmayı önlemek için ince silikon/jel/mikro vantuz)
3. Ekran: LCD/OLED panel, dokunmatik cam tutucu (yüksek şeffaf malzeme, leke ve çizik yok)
C. Otomobil ve otomobil parçaları endüstrisi
C.1 Temel gereksinimler:büyük emiş (tek vantuz diski ≥500N), çok özellikli adaptasyon (metal/plastik/cam), kaymaz
C.2 Temel senaryolar:
4. Gövde imalatı: çelik levha / kapı çerçevesi taşıma kaynağı (büyük çaplı kauçuk / çoklu vantuz dizisi, kaymaz doku)
5. Cam / İç : Ön cam montajı, deri koltuk yüzey transferi (Isıya dayanıklı silikon / sünger vantuz, deformasyon koruması)
6. Parçalar: motor silindiri gövdesi / şanzıman muhafazası tutucusu (vakum + mekanik kilit, düşmeyi önleyici)
D. Gıda ve ambalaj endüstrisi
D.1 Temel gereksinimler:Gıdaya uygun malzeme (FDA sertifikalı), temizlenmesi kolay, ezilmeye karşı dayanıklı
D.2 Temel senaryolar:
1. Yiyecek işleme: unlu mamuller / taze et / meyve ayırma (düşük emişli sünger vantuz, kokusuz ve yıkanması kolay)
2. Paketleme otomasyonu: paketleme poşeti açma, steril karton kalıplama (statik eleme/çok noktalı emme, ince/sert paketlemeye uygun)
E. Lojistik ve depolama endüstrisi
E.1 Temel gereklilikler:verimli adaptasyon (malların birden fazla özelliği), sabit basınç, düşmeyi önleme
E.2 Temel senaryolar:
1. Karton taşıma: e-ticaret kartonu sınıflandırma (ayarlanabilir emme dizisi, vakum basıncı)
2. Plaka/rulo: Ahşap tahta/plastik film rulosu transferi (uzun şerit/dairesel vantuz, ofseti önlemek için düzgün adsorpsiyon)
F. Yeni enerji ve özel endüstriler
F.1 Yeni enerji (lityum pil/pv):
1. Lityum pil plakası (anti-statik gözenekli vantuz, toz önleyici), fotovoltaik cam (büyük vantuzlu silikon vantuz, çizik yok)
F.2 Baskı ve kağıt
1. Kağıt/basılı madde yakalama (emici kağıt malzemesi, yırtılmayı ve mürekkep kirlenmesini önlemek için hafif negatif basınç)
III. Temel uyarlama mantığının özeti
| İş parçası özellikleri | Pipet adaptasyon programı | İlgili sektör senaryoları |
| İnce / Kırılgan / Hassas | Silikon/seramik malzeme, mikro negatif basınç, mikro emme nozulu | Elektronik yarı iletkenler, eczacılık ürünleri |
| Ağır eşyalar / Büyük boy | Kauçuk malzeme, büyük çaplı vantuz, çoklu vantuz dizisi | Otomobiller, lojistik paneller |
| Sağlık/Kirliliğin önlenmesi | Gıda/tıbbi kullanıma uygun silikon, temizlenmesi kolay yapı | İlaç, gıda |
| Yumuşak / düzensiz yüzeyler | Sünger malzeme, deforme olabilen vantuz | Araba iç mekanları, yiyecekler |
| Antistatik gereksinimler | Antistatik silikon, iyon rüzgar destekli | elektronik yarı iletken |
