Vakumlu emme, endüstriyel otomasyonda dört temel avantaja sahip "esnek kavrama" için temel bir çözümdür: zarar vermeyen kavrama, çok malzemeli/düzensiz iş parçalarına uyarlanabilirlik, temiz ve çevre koruması ve esnek çalışma. İş parçalarının farklı endüstri özelliklerine (ince/kalın, hassas/kaba, hijyenik/standart) uyarlanabilir.

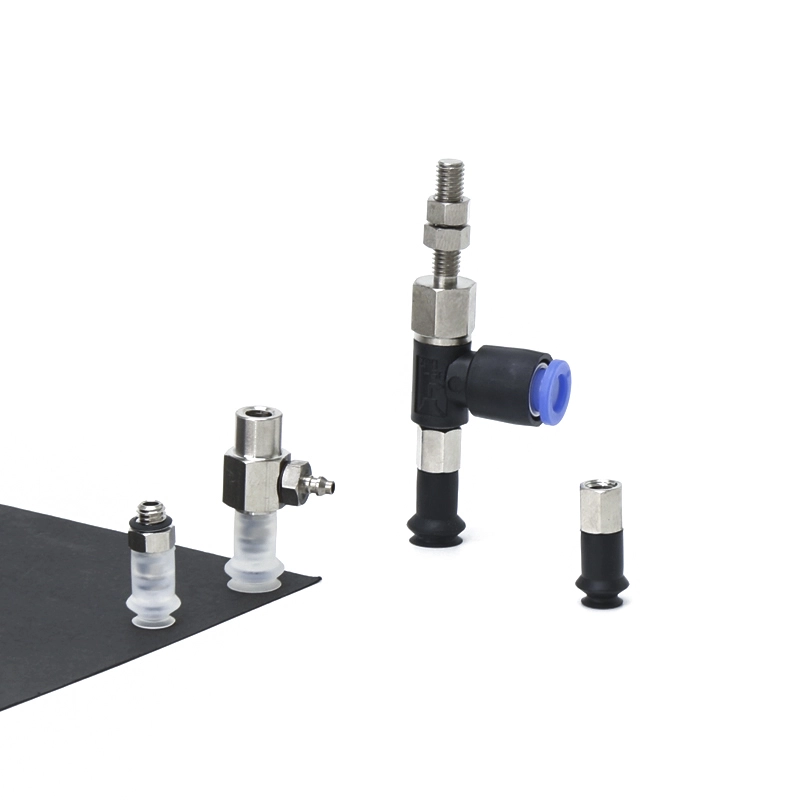

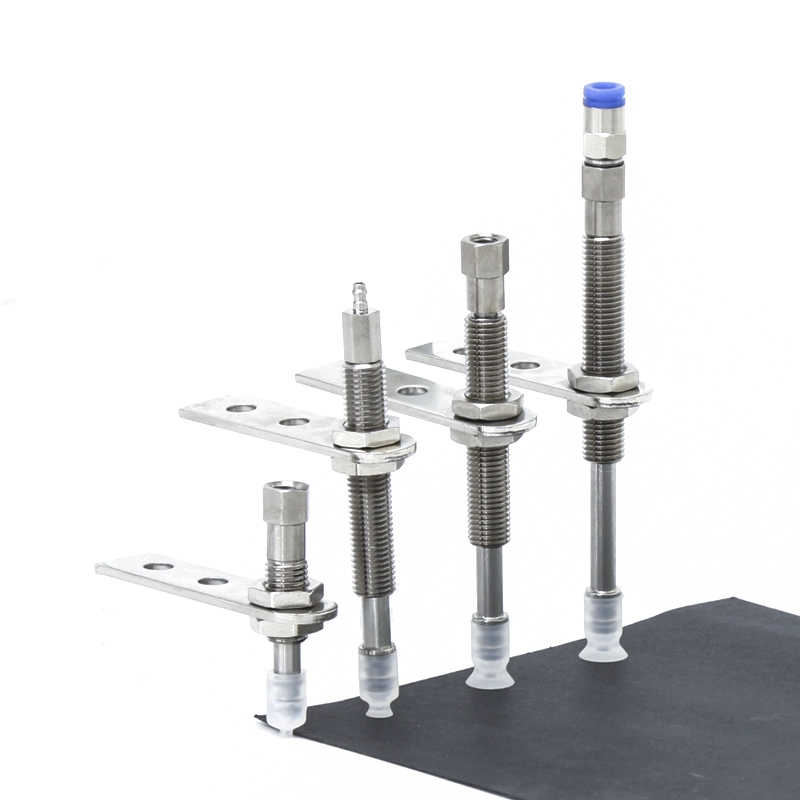

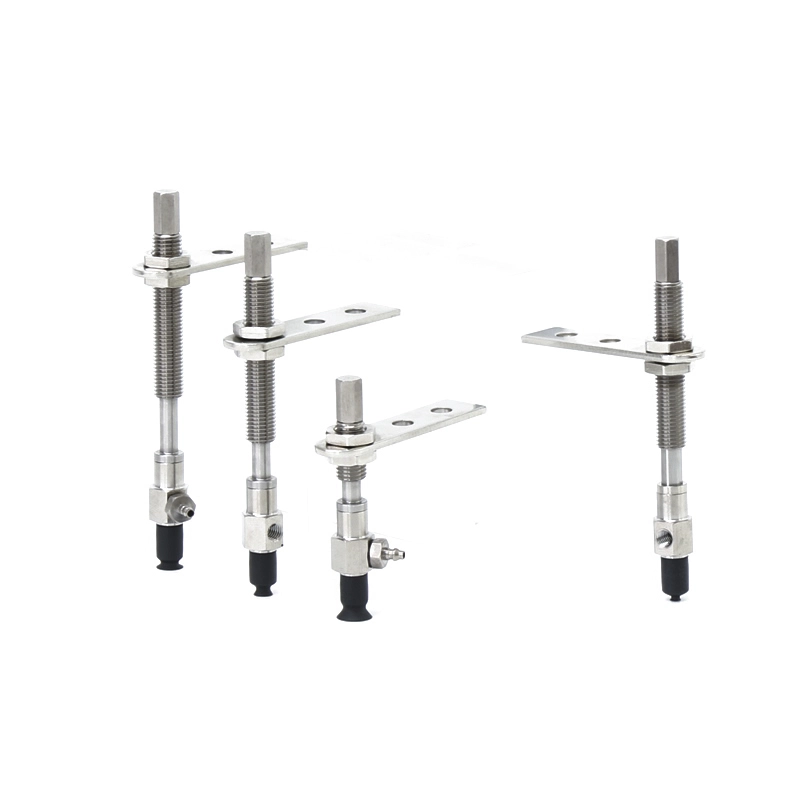

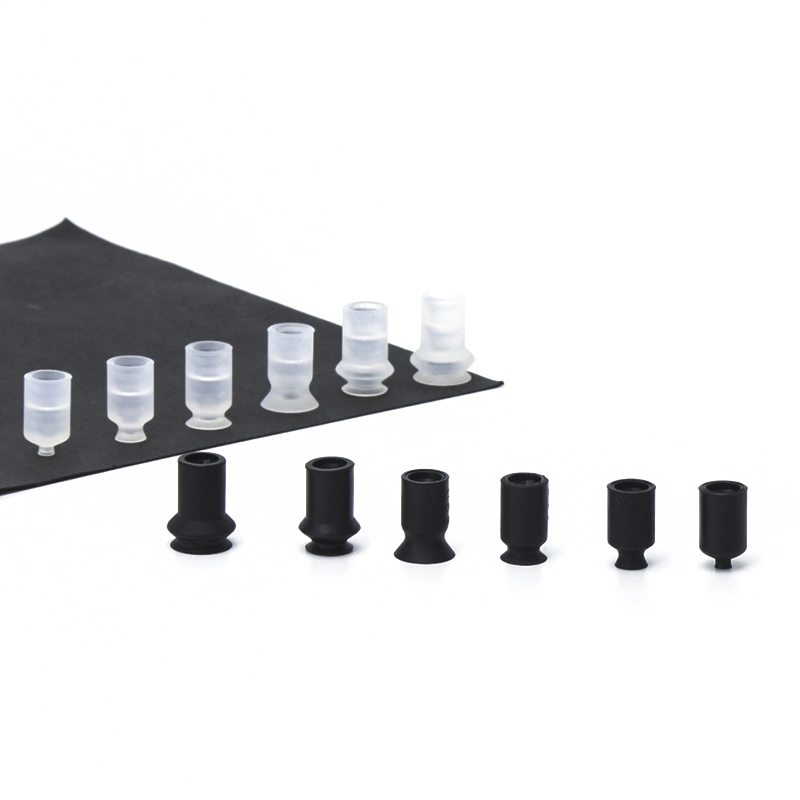

Basic Kilit Halkasız Vakum Vantuzları ZP
Çin yapımı Temel Kilit Halkasız Vakum Vantuzları ZP önemli avantajlara ve satış noktalarına sahiptir: İlk olarak, yüksek maliyet etkinliği sunarlar. Olgun bir üretim temelinden yararlanarak, ürün performansını sağlarken maliyetleri etkili bir şekilde kontrol ediyorlar, böylece müşterilerin satın alma masraflarını azaltıyorlar; İkinci olarak, birden fazla spesifikasyon ve modele sahip farklı ürün kategorileri sunuyorlar; Üçüncüsü, teknolojileri olgunlaşmıştır. Silikon ve gelişmiş vakum basıncı tutma teknolojisi gibi birinci sınıf malzemeler kullanarak, güçlü yapışma ve stabilite sağlayarak güvenli malzeme kullanımını garanti ederler; Dördüncüsü, tedarik zincirleri istikrarlı olup, zamanında teslimatı sağlamak için güçlü bir yerli sanayi zinciri ve güçlü üretim kapasitesi ile desteklenmektedir. Bu avantajlar yerli üretim vakum vantuzlarını endüstriyel otomasyon alanında oldukça rekabetçi kılmaktadır.
Tıklayın ve Seçimi Başlatın
》Ürün Bilgilerine Geri Dön
Temel Kilit Halkasız Ped ZP Aracı
ZP Serisi Ped Ünitesi
Adaptörlü Vakum Pedli ZPT Serisi
Tampon Vakum Pedli ZPT Serisi
Adaptörlü Vakum Pedli ZPR Serisi
Tampon Vakum Pedli ZPR Serisi
Adaptör Vakum Pedli ZPY Serisi
Tampon Vakum Pedli ZPY Serisi
Tanım
Nasıl Sipariş Verilir?
Özellikler / Malzeme
Uygulamalar
Kaynak
Temel Kilit Halkasız Vakum Vantuzları ZP Nedir?
Tanım ve İşlev
• Vakumlu Tutma Aleti:Kaldırma ve konumlandırmayı mümkün kılmak için iş parçası yüzeyinde bir yalıtım oluşturur
• Esnek Uygulama:Pürüzsüz, düz veya hafif kavisli yüzeyler için uygundur
• Otomasyon Desteği:Robotik kollarda, konveyörlerde ve taşıma sistemlerinde kullanılır
Yapısal Özellikler
• Silikon veya poliüretan gibi dayanıklı elastomerlerden yapılmıştır
• Robotik sistemlerde yükün azaltılması için hafif tasarım
• Farklı uygulamalar için birden fazla çap ve şekilde mevcuttur
Temel Avantajlar
Esnek ve Kolay Kurulum
• Kilit halkası yapısının olmaması, montajı ve değiştirmeyi kolaylaştırır
• Kurulum süresini ve bakım çabasını azaltır
Güvenilir Sızdırmazlık Performansı
• Pürüzsüz ve gözeneksiz yüzeylerde dengeli vakum tutuşu sağlar
• Yüksek hızlı işlemler sırasında tutarlı emmeyi korur
Uygun Maliyetli Çözüm
• Basit yapı üretim ve değiştirme maliyetlerini azaltır
• Büyük ölçekli veya yüksek çevrimli uygulamalar için idealdir
Dayanıklı ve Aşınmaya Dayanıklı
• Yüksek kaliteli malzemeler uzun kullanım ömrü sağlar
• Aşınmaya ve tekrarlanan kullanıma karşı dayanıklıdır
Geniş Uyumluluk
• Çeşitli vakum jeneratörleri ve montaj sistemleriyle uyumlu
• Birden fazla endüstriyel ortam için uygundur
Özelleştirme ve Üretim Süreci
Özelleştirme Seçenekleri
Temel Kilit Halkasız Vakum Vantuzları ZP, çeşitli endüstriyel otomasyon gereksinimlerini karşılamak için malzeme seçiminden yapısal tasarıma kadar tamamen özelleştirilebilir:
• Malzeme Seçimi
o Silikon (SI): Yüksek sıcaklık dayanımı, elektronik ve temiz ortamlar için idealdir
o Poliüretan (PU): Yüksek çevrimli işlemler için mükemmel aşınma direnci
o NBR: Genel endüstriyel uygulamalar için uygun maliyetli çözüm
o Özel endüstriler için isteğe bağlı anti-statik veya gıdaya uygun malzemeler
• Boyut ve Geometri
o Farklı yük kapasitelerine uyum sağlayacak geniş çap aralığı
o Farklı yüzey koşulları için düz veya hafif körüklü yapılar
• Sertlik ve Esneklik (Shore A)
o Hassas veya kırılgan ürünler için daha yumuşak malzemeler
o Ağır hizmet veya yüksek hızlı taşıma için daha sert bileşikler
o Esneklik ve dayanıklılık arasında optimize edilmiş denge
• Montaj ve Arayüz Uyumluluğu
o Çeşitli tutuculara ve vakum sistemlerine adaptasyon
o Diş boyutu ve bağlantı türü eşleşmesi (metrik, BSP, NPT)
o Farklı montaj elemanları veya adaptörlerle entegrasyon
• Uygulamaya Özel Tasarım
o Daha iyi kavrama için kaymaz yüzey desenleri
o Zorlu ortamlar için yağa dayanıklı veya kimyasallara dayanıklı malzemeler
o Yüksek sıcaklık veya düşük sıcaklık performansının özelleştirilmesi

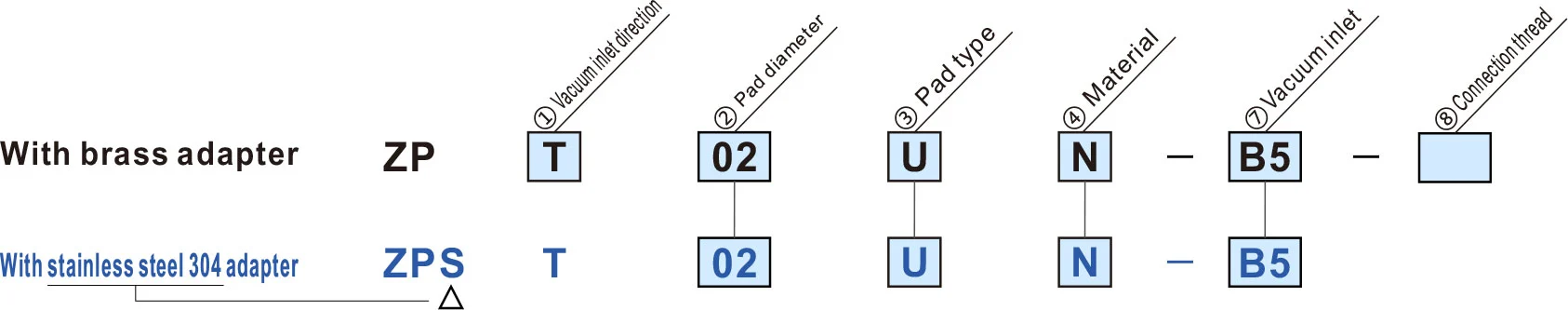

Nasıl Sipariş Verilir?
|
③ Ped tipi
② Ped çapı(mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Düz Tip/Oval Tip | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Körük Tipi | — | — | ● | ● | — | — | — | — | — | — |
| UT | İnce Düz Tip | — | — | — | — | ● | ● | ● | — | — | — |
| BT | İnce Düz Tip Kaburgalı | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| U | Üretan kauçuk |
| F | FKM |
| GN | İletken NBR |
| GS | İletken silikon kauçuk |
Mavi sembol özelleştirilmiş modellerdir
| Adaptör Montaj Boyutları | |
| Müşteri tarafından adaptör yapılacaksa adaptörü sağda gösterilen ölçülerde tasarlayınız. |
|
| ① Vakum giriş yönü | ⑦ Vakum girişi | ⑧ Bağlantı dişi | |||||||
| T | Dikey |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | Yanal |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Ped çapı tipi (mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3,5x7 | 4x10 | ||
| U | Düz Tip/Oval Tip | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Körük Tipi | — | — | ● | ● | — | — | — | — | — | — |
| UT | İnce Düz Tip | — | — | — | — | ● | ● | ● | — | — | — |
| BT | İnce Düz Tip Kaburgalı | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| U | Üretan kauçuk |
| F | FKM |
| GN | İletken NBR |
| GS | İletken silikon kauçuk |
Mavi sembol özelleştirilmiş modellerdir.
| ⑧ Bağlantı dişi | ||
| Erkek iplik | A5 | M5 x 0,8 |
| A6 | M6 x 1,0 | |
| Dişi iplik | B4 | M4 x 0,7 |
| B5 | M5 x 0,8 | |
| ⑦ Vakum girişi | |||
| Erkek iplik | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Dişi iplik | B4 | M4 x 0,7 | |
| B5 | M5 x 0,8 | ||
| Bar rb montajı | U4 | ø4 yumuşak boru için | M-5AU-4 |
| N4 | ø4 naylon boru için | M-5AN-4 | |
| U6 | ø6 yumuşak boru için | M-5AU-6 | |
| N6 | ø6 naylon boru için | M-5AN-6 | |
| Tek dokunuşla montaj | 04 | ø4 | |
| 06 | ø6 | ||
| ① Vakum giriş yönü | ⑦ Vakum girişi | |||||||||
| T | Dikey |
|
B3B5U4N4U6N60406 |
|||||||
| R | Yanal |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|
③ Ped tipi
② Ped çapı(mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5×7 | 4×10 | ||
| U | Düz Tip/Oval Tip | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Körük Tipi | — | — | ● | ● | — | — | — | — | — | — |
| UT | İnce Düz Tip | — | — | — | — | ● | ● | ● | — | — | — |
| BT | İnce Düz Tip Kaburgalı | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| U | Üretan kauçuk |
| F | FKM |
| GN | İletken NBR |
| GS | İletken silikon kauçuk |
Mavi sembol özelleştirilmiş modellerdir.

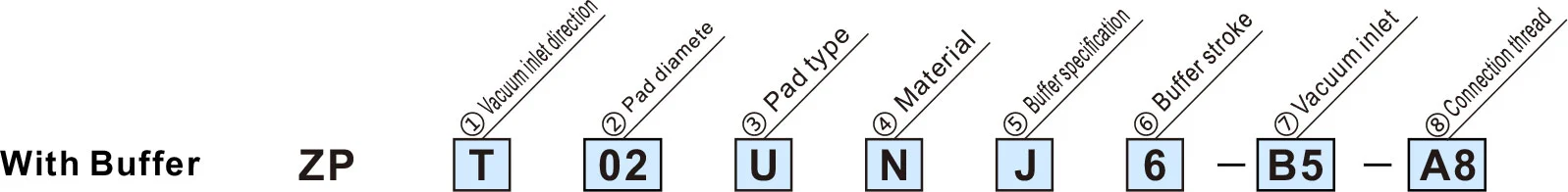

| ⑤ Tampon spesifikasyonu | |
| J | Dönen |
| K | Dönmeyen |
| JN | Dönen (Tampon plaka olmadan) |
| KN | Dönmeyen (Tampon plaka olmadan) |
| ⑥ Tampon darbesi | |
| 6 | 6 mm |
| 10 | 10 mm |
| 15 | 15mm |
| 25 | 25mm |
| ⑦ Vakum girişi | |||
| Erkek iplik | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Dişi iplik | B3 | M3 x 0,5 | |
| B5 | M5 x 0,8 | ||
| Diken bağlantısı | U4 | ø4 yumuşak boru için | M-5AU-4 |
| N4 | ø4 naylon boru için | M-5AN-4 | |
| U6 | ø6 yumuşak boru için | M-5AU-6 | |
| N6 | ø6 naylon boru için | M-5AN-6 | |
| Tek dokunuşla montaj | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Bağlantı dişi | |
| A8 | M8 x 1,0 |
Özellikler
| Kilit halkası/ Ped tipi | Ped çapı/boyutları | Başvuru | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Kilit Halkası Olmadan | Daire Tipi (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Düz ve deforme olmayan yüzeylere sahip iş parçaları için |
| Oval Tip (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Adsorpsiyon yüzeyinde sınırlamalar bulunan iş parçaları için | |
| İnce Düz Tip (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | İnce levhalar veya vinil gibi yumuşak iş parçaları için. Adsorpsiyon sırasındaki kırışıklık veya deformasyon azaltılabilir. | |
| İnce Düz Tip Kaburga ile (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | İnce levhalar veya vinil gibi yumuşak iş parçaları için. İş parçaları çıkarılabilir kaburgalar sayesinde kolayca |
|
| Körük Tipi (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Tampon için yer bulunmayan veya eğimli yüzeyli iş parçaları için kullanım için | |
| Kilit Halkalı | Daire Tipi (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Düz ve deforme olmayan yüzeylere sahip iş parçaları için |
| Daire Tipi Kaburga ile (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Kolayca deforme olabilen iş parçaları için. Dişler sayesinde iş parçaları kolayca çıkarılabilir | |
| Körük Tipi (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Tampon için yer bulunmayan veya eğimli yüzeyli iş parçaları için kullanım için | |
| Derin Tip (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Kavisli yüzeylere sahip iş parçaları veya küresel iş parçaları için | |
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
|
Malzeme
Özellikler
|
Sembol | Durometre HS (±5°) |
Renk ile ilgili lastik |
İşletim sıcaklık aralık (°C) |
Yağ rezistans benzin |
Yağ rezistans benzol |
Temel rezistans |
Asit rezistans |
Hava koşullarına dayanıklılık | Ozon rezistans |
Aşınma rezistans |
Su geçirmez | Çözücü rezistans (Benzen, toluen) |
Başvuru |
| NBR | N | 50 | Siyah | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Genel işlerin transferi, Oluklu mukavva, Kaplama levhası, Demir levha ve diğerleri |
| Silikon kauçuk | S | 45 ~ 50 | Beyaz | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken, Kalıp dökümden çıkarma, İnce iş, Mutfak robotu |
| Üretan kauçuk | U | 50 ~ 60 | Kahverengi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu mukavva, Demir levha, Kaplama levhası |
| FKM | F | 60 | Siyah | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimyasal iş |
| İletken NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarı iletkenin genel çalışması (Statik elektrik direnci) | |
| İletken silikon kauçuk | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken (Statik elektrik) |
Yukarıdaki tablo söz konusu kauçuk malzemelerin yalnızca genel özelliklerini kapsamaktadır. Mavi sembol özelleştirilmiş modellerdir.
Çeşitli endüstriyel alanlardaki pnömatik bileşenlerin (vakum vantuzu) uygulama ana hatları
I. Temel güçlü yönler
II. Uygulamaların endüstriye göre çıkarılması
A. Tıp ve tıp endüstrisi
A.1: Temel gereksinimler:Temiz ve kirlilik içermeyen (FDA/GMP uyumlu), nazik ve zarar vermeyen ve çapraz bulaşmayı önleyen
A.2 Temel senaryolar:
1. İlaç ambalajı: ilaç şişesi / ilaç plakası / infüzyon torbası toplama (gıda sınıfı silikon vantuz, parçacık dökülmesi yok)
2. Tıbbi cihaz montajı: cerrahi aletler/tıbbi kateterler/protez parçalarının taşınması (ayarlanabilir negatif basınç, deformasyon koruması)
3. Biyoloji laboratuvarı: petri kabı/santrifüj tüpü/reaktif kartı transferi (kimyasallara dayanıklı, steril uyumlu)
B. Elektronik ve yarı iletken endüstrisi
B.1 Temel gereksinimler:anti-statik (10⁶-10¹¹Ω), hassas konumlandırma (hata ≤0,01mm), çizilmeye karşı dayanıklılık
B.2 Temel senaryolar:
1. Çip/Yarı İletken: levha işleme, talaş paketleme (gözenekli seramik/anti-statik silikon vantuz, kopmayı önlemek için eşit negatif basınç)
2. PCB/Bileşenler: Esnek PCB, mikro bileşenler (0402 dirençler) yüzeye monte (kırışmayı/yırtılmayı önlemek için ince silikon/jel/mikro vantuz)
3. Ekran: LCD/OLED panel, dokunmatik cam tutucu (yüksek şeffaf malzeme, leke ve çizik yok)
C. Otomobil ve otomobil parçaları endüstrisi
C.1 Temel gereksinimler:büyük emiş (tek vantuz diski ≥500N), çok özellikli adaptasyon (metal/plastik/cam), kaymaz
C.2 Temel senaryolar:
4. Gövde imalatı: çelik levha / kapı çerçevesi taşıma kaynağı (büyük çaplı kauçuk / çoklu vantuz dizisi, kaymaz doku)
5. Cam / İç : Ön cam montajı, deri koltuk yüzey transferi (Isıya dayanıklı silikon / sünger vantuz, deformasyon koruması)
6. Parçalar: motor silindiri gövdesi / şanzıman muhafazası tutucusu (vakum + mekanik kilit, düşmeyi önleyici)
D. Gıda ve ambalaj endüstrisi
D.1 Temel gereksinimler:Gıdaya uygun malzeme (FDA sertifikalı), temizlenmesi kolay, ezilmeye karşı dayanıklı
D.2 Temel senaryolar:
1. Yiyecek işleme: unlu mamuller / taze et / meyve ayırma (düşük emişli sünger vantuz, kokusuz ve yıkanması kolay)
2. Paketleme otomasyonu: paketleme poşeti açma, steril karton kalıplama (statik eleme/çok noktalı emme, ince/sert paketlemeye uygun)
E. Lojistik ve depolama endüstrisi
E.1 Temel gereklilikler:verimli adaptasyon (malların birden fazla özelliği), sabit basınç, düşmeyi önleme
E.2 Temel senaryolar:
1. Karton taşıma: e-ticaret kartonu sınıflandırma (ayarlanabilir emme dizisi, vakum basıncı)
2. Plaka/rulo: Ahşap tahta/plastik film rulosu transferi (uzun şerit/dairesel vantuz, ofseti önlemek için düzgün adsorpsiyon)
F. Yeni enerji ve özel endüstriler
F.1 Yeni enerji (lityum pil/pv):
1. Lityum pil plakası (anti-statik gözenekli vantuz, toz önleyici), fotovoltaik cam (büyük vantuzlu silikon vantuz, çizik yok)
F.2 Baskı ve kağıt
1. Kağıt/basılı madde yakalama (emici kağıt malzemesi, yırtılmayı ve mürekkep kirlenmesini önlemek için hafif negatif basınç)
III. Temel uyarlama mantığının özeti
| İş parçası özellikleri | Pipet adaptasyon programı | İlgili sektör senaryoları |
| İnce / Kırılgan / Hassas | Silikon/seramik malzeme, mikro negatif basınç, mikro emme nozulu | Elektronik yarı iletkenler, eczacılık ürünleri |
| Ağır eşyalar / Büyük boy | Kauçuk malzeme, büyük çaplı vantuz, çoklu vantuz dizisi | Otomobiller, lojistik paneller |
| Sağlık/Kirliliğin önlenmesi | Gıda/tıbbi kullanıma uygun silikon, temizlenmesi kolay yapı | İlaç, gıda |
| Yumuşak / düzensiz yüzeyler | Sünger malzeme, deforme olabilen vantuz | Araba iç mekanları, yiyecekler |
| Antistatik gereksinimler | Antistatik silikon, iyon rüzgar destekli | elektronik yarı iletken |
