Otomatik ekipmanın son derece sınırlı alanlardaki küçük bileşenleri işlemesi gerektiğinde,Kısa Tip Vakum Vantuzları ZP2-MUitibarenVirgülKompakt ve pratik bir vakumlu kavrama çözümü sağlar. φ2'den φ15 mm'ye kadar ped çapları, düşük profilli yapısı, çoklu malzeme seçenekleri ve esnek montaj konfigürasyonlarıyla ZP2-MU serisi, geleneksel vantuzların çok büyük veya konumlandırılmasının zor olabileceği hassas taşıma uygulamaları için tasarlanmıştır.
Kısa Tip Vakum Vantuzları ZP2-MU küçük, hafif ve hassas iş parçaları için geliştirilmiş kompakt, düz tip vakum pedleridir. Yerden tasarruf sağlayan yapıları onları özellikle yoğun şekilde düzenlenmiş otomasyon ekipmanları için uygun hale getirirken, NBR, silikon kauçuk, üretan kauçuk, FKM, iletken NBR ve iletken silikon kauçuk gibi malzeme seçenekleri mühendislerin çalışma koşullarına göre bir çözüm seçmesine olanak tanır. Seri, φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 ve φ15 mm ped çaplarını destekler; bu da onu elektronik, yarı iletken, hassas montaj, paketleme ve diğer otomatik taşıma uygulamaları için uygun hale getirir.
İçindekiler
- Kısa Tip Vakum Vantuzları ZP2-MU Nedir?
- Kompakt Tasarım Otomasyonda Neden Önemlidir?
- ZP2-MU'nun Temel Özellikleri Nelerdir?
- Alıcılar Hangi Özellikleri Dikkate Almalı?
- Farklı Ped Malzemeleri Performansı Nasıl Etkiler?
- ZP2-MU Vakum Vantuzları Nerelerde Kullanılabilir?
- Mühendisler Doğru Modeli Nasıl Seçmeli?
- Otomatik Sistemlere Ne Gibi Faydalar Sağlayabilirler?
- Kısa Tip Vakum Vantuzları ZP2-MU Hakkında SSS
- Bir Sonraki Otomasyon Projeniz için Neden ZP2-MU'yu Düşünmelisiniz?

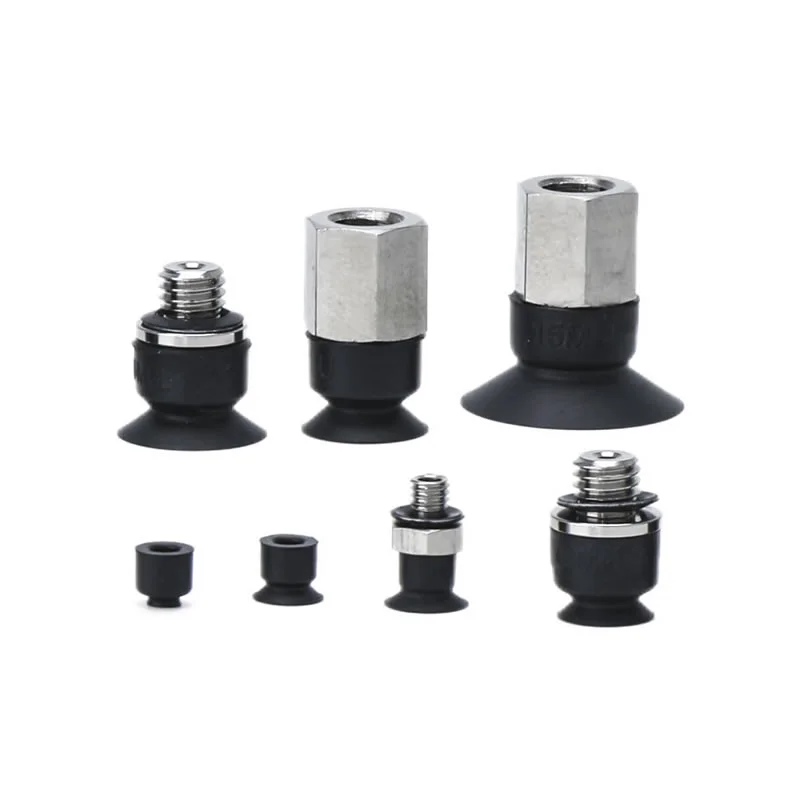

Kısa Tip Vakum Vantuzları ZP2-MU Nedir?
Kısa Tip Vakum Vantuzları ZP2-MU, ZP2 serisindeki düz tip vakum pedleridir ve özellikle kompakt boyutlar ve güvenilir adsorpsiyon gerektiren uygulamalar için tasarlanmıştır. Ürün spesifikasyonlarına göre mevcut ped çapları φ2 mm ile φ15 mm arasında değişmektedir ve vantuzların çok küçük iş parçalarına uyum sağlamasına olanak sağlamaktadır.
Düşük profilli konfigürasyon, mevcut kurulum yüksekliğinin kısıtlı olduğu durumlarda özellikle değerlidir. Kısa yapı, büyük bir dikey montaj gerektirmek yerine, vakum yastığının iş parçasına daha yakın konumlandırılmasına olanak tanır. Bu, ekipman tasarımcılarının daha kompakt tutucular oluşturmasına ve küçük bileşenlerin erişilebilirliğini artırmasına yardımcı olabilir.
Düz temas yüzeyi aynı zamanda uygun iş parçalarıyla yakın teması da destekler. Hassas alma ve yerleştirme operasyonlarında, aşırı hareket, deformasyon veya tutarsız konumlandırma, sonraki montaj doğruluğunu etkileyebileceğinden istikrarlı temasın korunması önemlidir.
Ek bilgi için alıcılar Virgül'ü inceleyebilirKısa Tip Vakum Vantuzları ZP2-MU ürün sayfasıayrıntılı model bilgisi ve konfigürasyon siparişi için.
Kompakt Tasarım Otomasyonda Neden Önemlidir?
Modern otomasyon ekipmanları giderek daha kompakt hale geliyor. Robotların, doğrusal aktüatörlerin, montaj istasyonlarının ve hassas işleme sistemlerinin genellikle sınırlı bir çalışma alanı içinde birden fazla işlemi gerçekleştirmesi gerekir. Bu tür ortamlarda her pnömatik bileşenin boyutları genel mekanik tasarımı etkileyebilir.
Kısa bir vakum vantuzu birçok pratik avantaj sağlayabilir:
- Azaltılmış kurulum yüksekliği:Düşük profilli yapı kısıtlı dikey alanlar için uygundur.
- Daha iyi erişilebilirlik:Küçük pedler, yoğun bileşen düzenlerinde bulunan iş parçalarına ulaşabilir.
- Kompakt tutucu tasarımı:Sınırlı bir alana birden fazla küçük emme noktası entegre edilebilir.
- Hassas kullanım:Küçük ped çapları, küçük iş parçası yüzeylerini daha etkili bir şekilde eşleştirebilir.
- Esnek ekipman entegrasyonu:Farklı giriş ve diş konfigürasyonları pnömatik sistem tasarımını basitleştirir.
Bu özellikler, kompakt vakum pedlerini özellikle yüksek hızlı ve yüksek yoğunluklu otomatik üretim ekipmanı geliştiren üreticiler için uygun kılmaktadır.
ZP2-MU'nun Temel Özellikleri Nelerdir?
Bir vakum vantuzunun performansı çapından daha fazlasına bağlıdır. Mühendisler ayrıca profilini, malzemesini, bağlantı yöntemini, iş parçası özelliklerini ve çalışma ortamını da dikkate almalıdır.
1. Ultra kompakt ped boyutları
ZP2-MU modelleri φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 ve φ15 mm boyutlarında mevcuttur. Bu geniş seçim, seriyi mikro bileşenler ve hafif parçalar için uygun hale getirir.
2. Düz kontak yapısı
MU konfigürasyonu düz ped tasarımı kullanır. Bu yapı, uygun şekilde şekillendirilmiş iş parçalarıyla istikrarlı temas için tasarlanmıştır ve tekrarlanan al ve yerleştir döngüleri sırasında tutarlı adsorpsiyonun korunmasına yardımcı olabilir.
3. Çoklu malzeme seçenekleri
Kullanıcılar sıcaklığa, kimyasal maruziyete, aşınmaya ve elektrostatik gereksinimlere göre farklı kauçuk malzemeleri seçebilir. Bu, ürün ailesini tek malzemeli bir vakum pedine göre daha uyumlu hale getirir.
4. Çoklu montaj konfigürasyonları
Seri, farklı ped boyutları için A3 harici dişler ve H5 veya B5 konfigürasyonları dahil olmak üzere bağlantı seçeneklerini destekler. ZP2-T konfigürasyonlarında dikey vakum girişi düzenlemeleri de mevcuttur.
5. Hassas uygulamalar için iletken seçenekler
Statik elektrik kontrolünün önemli olduğu durumlarda iletken NBR ve iletken silikon kauçuk seçenekleri seçilebilir. Bu özellikle elektronik ve yarı iletken üretim ortamlarıyla ilgilidir.
Alıcılar Hangi Özellikleri Dikkate Almalı?
Vakum vantuzu seçimi, mevcut en küçük modeli seçmek yerine, gerçek iş parçası ve makine konfigürasyonuyla başlamalıdır. Bir otomasyon projesi için ZP2-MU'yu değerlendirirken aşağıdaki özellikler önemlidir.
| Şartname | Mevcut Seçenekler / Bilgiler | Neden Önemlidir? |
|---|---|---|
| Ped Tipi | MU Düz Tip | Uygun yüzeylerle kompakt ve sağlam teması destekler |
| Ped Çapı | φ2, φ3,5, φ4, φ5, φ6, φ8, φ10, φ15 mm | Pedin küçük iş parçası boyutlarıyla eşleştirilmesine olanak sağlar |
| Malzeme | NBR, Silikon, Üretan, FKM, İletken NBR, İletken Silikon | Sıcaklık, kimyasal madde, aşınma ve statik kontrol gereksinimlerine uyum sağlar |
| Bağlantı | Modele bağlı olarak A3, H5, B5 | Farklı pnömatik düzenlerle entegrasyonu destekler |
| Yapı | Kısa / düşük profil | Montaj yüksekliğinin kısıtlı olduğu yerlerde kullanışlıdır |
| Tipik İş Parçaları | Küçük ve hafif bileşenler | Hassas alma ve yerleştirme işlemleri için uygundur |
Farklı Ped Malzemeleri Performansı Nasıl Etkiler?
Vakum pedi belirlerken malzeme seçimi en önemli kararlardan biridir. Farklı malzemeler farklı seviyelerde sıcaklık direnci, kimyasal direnç, aşınma direnci ve özel endüstriyel ortamlara uygunluk sergiler.
| Malzeme | Tipik Sıcaklık Aralığı | Uygun Uygulamalar |
|---|---|---|
| NBR | 0°C ila 120°C | Genel endüstriyel işler, metal plakalar, kaplama ve oluklu mukavva |
| Silikon Kauçuk | -30°C ila 200°C | Yarı iletken kullanımı, ince iş parçaları ve gıdayla ilgili ekipmanlar |
| Üretan Kauçuk | 0°C ila 60°C | Oluklu mukavva, demir levha ve kaplamanın genel kullanımı |
| FKM | 0°C ila 250°C | Kimyasallarla ilgili uygulamalar ve zorlu sıcaklık ortamları |
| İletken NBR | 0°C ila 100°C | Statik elektrik kontrolü gerektiren yarı iletken uygulamalar |
| İletken Silikon | -10°C ila 200°C | Elektrostatik kaygılarla yarı iletken ve elektronik uygulamaları |
Gerçek malzeme seçimi her zaman iş parçası yüzeyi, sıcaklık, kimyasallar, vakum koşulları ve gerekli servis ömrü dahil olmak üzere tüm çalışma ortamına göre yapılmalıdır.
ZP2-MU Vakum Vantuzları Nerelerde Kullanılabilir?
ZP2-MU'nun küçük boyutları ve malzeme esnekliği, seriyi özellikle hassas otomasyona uygun hale getiriyor.
Elektronik ve yarı iletken üretimi
Aşırı mekanik kuvvet veya elektrostatik boşalma hassas ürünlere zarar verebileceğinden, küçük elektronik bileşenler dikkatli bir şekilde kullanılmalıdır. Bu nedenle, statik kontrolün ekipman tasarımının bir parçası olduğu uygulamalar için iletken silikon ve iletken NBR seçenekleri düşünülebilir.
Hassas montaj
Otomatik montaj sistemleri genellikle küçük plastik, metal veya elektronik parçaları işler. Kompakt bir vantuz, kol sonu takımlarının bitişik bileşenlere müdahale etmeden iş parçalarına ulaşmasına yardımcı olabilir.
Paketleme otomasyonu
Hafif ambalaj bileşenleri ve küçük ürünler, vakumlu kavrama teknolojisi kullanılarak aktarılabilir. Özelleştirilmiş bir kavrama deseni oluşturmak için birden fazla küçük vantuz da düzenlenebilir.
Mikro bileşen kullanımı
İş parçalarının boyutu yalnızca birkaç milimetre olduğunda, büyük bir vantuz etkili bir temas alanı sağlayamayabilir. ZP2-MU'nun φ2–φ15 mm aralığı, kavrama noktasının bileşenle eşleştirilmesi için daha fazla seçenek sunar.
Mühendisler Doğru Modeli Nasıl Seçmeli?
Sistematik bir seçim süreci, entegrasyon sorunlarını azaltabilir ve vakumlu kavrama güvenilirliğini artırabilir.
- Mevcut temas alanını ölçün.Amaçlanan kavrama yüzeyine güvenli bir şekilde oturan bir ped çapı seçin.
- Kurulum alanını kontrol edin.Kısa tip yapının ve seçilen bağlantı konfigürasyonunun tutucuya uyduğunu doğrulayın.
- İş parçası malzemesini değerlendirin.Yüzey dokusu, sertliği, gözenekliliği ve temizliği vakum performansını etkileyebilir.
- Uygun kauçuk malzemeyi seçin.Sıcaklığı, kimyasalları, aşınmayı ve statik elektriği göz önünde bulundurun.
- Vakum bağlantısını onaylayın.A3, H5, B5 veya ilgili adaptör konfigürasyonunu pnömatik sistemle eşleştirin.
- Komple montajı test edin.Gerçek çalışma koşulları altında adsorpsiyon kararlılığını, döngü süresini, konumlandırma doğruluğunu ve serbest bırakma davranışını doğrulayın.
Bu yaklaşım, özelleştirilmiş pnömatik bileşen gereksinimlerini destekleyebilen bir Çin üreticisi veya tedarikçisi arayan alıcılar için özellikle yararlıdır.
Otomatik Sistemlere Ne Gibi Faydalar Sağlayabilirler?
Makine imalatçıları için kompakt bir vakum pedinin değeri yalnızca küçük boyutu değildir. Gerçek avantajı, kompaktlığın genel otomasyon sistemine nasıl katkıda bulunduğundan kaynaklanmaktadır.
- Alan verimliliği:Kısa yapı, mühendislerin kısıtlı kurulum alanlarında çalışmasına yardımcı olur.
- Bileşen uyumluluğu:Çoklu ped boyutları farklı küçük iş parçalarına uyum sağlar.
- Malzeme esnekliği:Çeşitli kauçuk seçenekleri farklı endüstriyel ortamları destekler.
- Hassasiyet odaklı kullanım:Küçük temas yüzeyleri mikro bileşenlere daha uygun olabilir.
- Statik kontrol seçenekleri:Elektronik ve yarı iletken uygulamalar için iletken malzemeler mevcuttur.
- Entegrasyon esnekliği:Farklı giriş ve diş konfigürasyonları ekipman tasarımını basitleştirebilir.
- Toplu üretim tutarlılığı:Birden fazla vantuz kullanan otomatik sistemlerde, tekrarlanabilir kavrama performansı açısından boyutsal tutarlılık önemlidir.
Kısa Tip Vakum Vantuzları ZP2-MU Hakkında SSS
ZP2 serisinde MU ne anlama geliyor?
MU, ZP2 serisi içindeki düz, kısa tip konfigürasyonu tanımlar. Küçük ve hafif iş parçalarının kompakt kurulumu ve hassas taşınması için tasarlanmıştır.
ZP2-MU için hangi boyutlar mevcuttur?
Mevcut ped çapları arasında φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 ve φ15 mm bulunur. İş parçası boyutlarına ve kullanılabilir temas alanına göre uygun boyut seçilmelidir.
Yarı iletken uygulamalar için hangi malzeme uygundur?
Yarı iletkenle ilgili uygulamalar için silikon kauçuk listelenirken, statik elektrik kontrolü gerektiğinde iletken NBR ve iletken silikon kauçuk mevcuttur. Nihai seçimde spesifik süreç ortamı dikkate alınmalıdır.
ZP2-MU sınırlı kurulum alanlarında kullanılabilir mi?
Evet. Kısa ve alçak profilli yapısı özellikle montaj yüksekliğinin kısıtlı olduğu uygulamalar için tasarlanmıştır.
Vantuz özelleştirilebilir mi?
Seçilen konfigürasyonlar özelleştirilebilir. Alıcılar, uygun konfigürasyonun değerlendirilebilmesi için iş parçası, gerekli ped çapı, malzeme, montaj konfigürasyonu, vakum giriş yönü ve çalışma ortamı hakkında bilgi sağlamalıdır.
Bir Sonraki Otomasyon Projeniz için Neden ZP2-MU'yu Düşünmelisiniz?
Kısa Tip Vakum Vantuzları ZP2-MU, kompakt yapıyı, küçük ped çaplarını, esnek malzeme seçimini ve çoklu montaj seçeneklerini hassas vakum kullanımı için pratik bir çözümde birleştirir. Yarı iletken ve elektronik üretiminden hassas montaj ve paketleme otomasyonuna kadar bu seri, makine tasarımcılarının küçük iş parçaları ve kısıtlı kurulum alanlarından kaynaklanan zorlukların üstesinden gelmesine yardımcı olabilir.
Otomatik ekipmanlar için kompakt vakum vantuzları tedarik ediyorsanız, farklı ped malzemelerini değerlendiriyorsanız veya özelleştirilmiş bir pnömatik kavrama çözümü geliştiriyorsanız,Virgüluygulama gereksinimlerinize göre uygun bir ZP2-MU konfigürasyonunu belirlemenize yardımcı olabilir. Model seçimi, toplu satın alma, kişiye özel çözümler veya teknik sorularınız için,bize UlaşınProjenizi tartışmak ve otomasyon sisteminiz için doğru vakum vantuzu çözümünü bulmak için.
