Vakumlu emme, endüstriyel otomasyonda dört temel avantaja sahip "esnek kavrama" için temel bir çözümdür: zarar vermeyen kavrama, çok malzemeli/düzensiz iş parçalarına uyarlanabilirlik, temiz ve çevre koruması ve esnek çalışma. İş parçalarının farklı endüstri özelliklerine (ince/kalın, hassas/kaba, hijyenik/standart) uyarlanabilir.
Küp Vakum Vantuzları ZP2

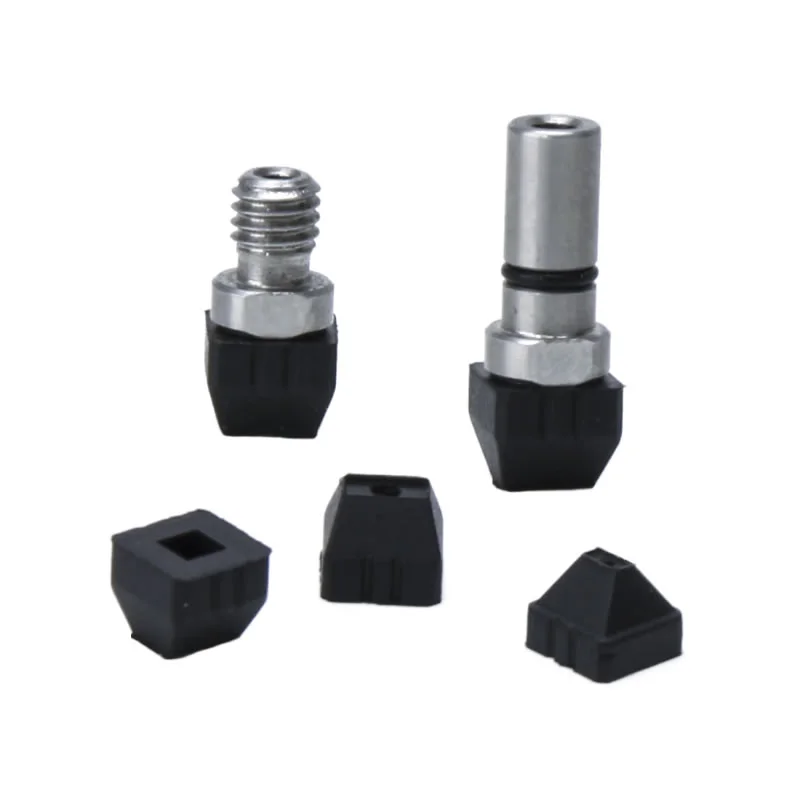

Commaelec, yüksek kaliteli Küp Vakum Vantuzları ZP2 sunan lider bir fabrikadır. Esnek kurulum, çeşitli boyutlar, Vantuz bir adaptör veya tampon braketi ile birlikte gelebilir，Vakum girişinin yönü, dikey ve yanal yönler dahil olmak üzere esnektir. Ayrıca lityum pil endüstrisine uygun tamamen paslanmaz çelik aksesuarlar da bulunmaktadır.
Tıklayın ve Seçimi Başlatın
》Ürün Bilgilerine Geri Dön
Küp Vakum Vantuzları ZP2
ZP2 Serisi Küp Vakum Ped Ünitesi
ZP2-T Serisi Adaptörlü Küp Vakum Pedli
Tanım
Nasıl Sipariş Verilir?
Özellikler / Malzeme
Uygulamalar
Kaynak

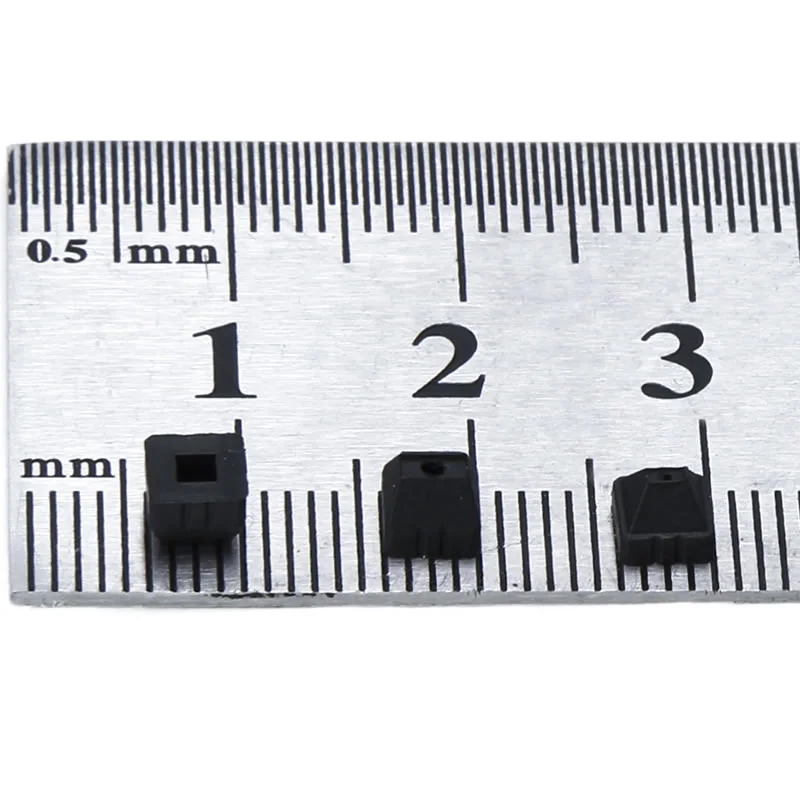

Küp Vakum Vantuzları ZP2, mikro ve kare/dikdörtgen iş parçaları için tasarlanmış ultra kompakt, kare şekilli vakum kaplarıdır. Ultra kompakt boyutlara ve hassas kavrama özelliğine sahip bu ürünler, hassas otomatik üretim hatlarında hassas bileşenlerin taşınması için idealdir. Mikroelektronik ve hassas donanımın temel bileşeni olan bu kaplar son derece hafiftir ve robotik uç efektörlerin üzerindeki yükü etkili bir şekilde azaltır. Özellikle küçük iş parçalarının yüksek hızlı, yüksek frekanslı taşınması için uygundurlar.
Tipik uygulama senaryoları:
1. Çip montajı, mikro dirençler/kondansatörler ve PCB mikro lehimli bileşenlerin işlenmesi dahil olmak üzere elektronik üretim.
2. Hassas donanım:Mikro vidalar, kare metal yay plakaları ve minyatür rulmanlar dahil olmak üzere ultra kompakt bileşenlerin otomatik olarak yüklenmesi ve taşınması.
3.Optik Cihazlar:Mikro Lenslerin ve Kare Optik Cam Fişlerin Tozsuz Tutulması ve Konumlandırılması, Silikon Malzeme İz Bırakmayı Önleyebilir.
Küp Vakum Vantuzlarının Temel Özellikleri ZP2
Ped Çeşitleri
Düz tip:Stabil emiş gücüne sahip pürüzsüz, sert yüzeyler için idealdir
Kaburgalarla düz:Hafif dokulu yüzeylerde ekstra sızdırmazlık sağlar
Körük tipi:Pürüzlü yüzeylere uyum sağlar ve temas sırasında darbeyi azaltır
Çoklu ped tipleri, farklı endüstriyel otomasyon ihtiyaçları için esnek seçime olanak tanır
Malzemeler
NBR:Genel kullanım için uygun maliyetli, aşınmaya dayanıklı
Silikon:Yüksek sıcaklığa dayanıklı ve hassas yüzeylere karşı hassastır
Poliüretan (PU):Yüksek döngülü işlemler için dayanıklı
FKM / EPR:Özel ortamlar için kimyasallara dayanıklı
Belirli iş parçası gereksinimlerini karşılamak için Commaelec'in sunduğu özel malzeme seçenekleri
SSS
ZP ve ZP2 arasındaki fark nedir?
ZP serisi: Genel uygulamalar için daha basit yapıya sahip standart vantuz
ZP2 serisi: Yüksek sertlikteki bilyalı mafsal tasarımı, düz olmayan veya eğimli yüzeylere daha iyi uyum sağlar
ZP2, ZP'ye kıyasla daha güçlü stabilite, daha ağır yük taşıma ve daha fazla malzeme seçeneği sunar
Yaygın ZP2 ped türleri nelerdir?
Düz tip, Düz kaburgalı ve Körüklü tip
Her tip yüzey durumu, iş parçası boyutu ve taşıma gereksinimleri için optimize edilmiştir
Commaelec, hassas uygulama sağlamak için birden fazla boyut ve konfigürasyon sağlar
ZP2 kapları adaptörlerle birlikte mi geliyor?
Evet, Küp Vakum Vantuzları ZP2 adaptörler veya tampon braketleri ile kullanılabilir
Hem dikey hem de yanal vakum giriş bağlantılarını destekler
Otomatik sistemlere ve robotik kollara esnek entegrasyonu kolaylaştırır

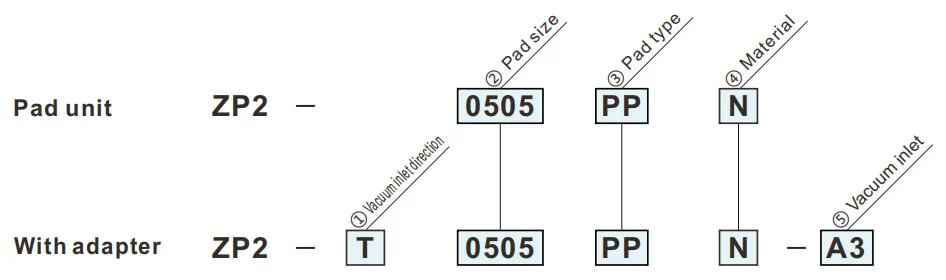

Nasıl Sipariş Verilir?
- Süper küçük vantuzlar kare şeklindedir.
- 0,5 x 0,5 ile 2 x 2,8 arası 5 tip
- Yarı iletken talaşlar gibi küçük iş parçaları için.
| ①Vakum giriş yönü | |
| T | Dikey |
| ②Pad boyutu | |
| 0505 | 0,5x0,5 mm |
| 0513 | 0,5x1,3 mm |
| 0816 | 0,8x1,6 mm |
| 1328 | 1,3x2,8 mm |
| 2028 | 2,0x2,8 mm |
| ④Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| U | Üretan kauçuk |
| F | FKM |
| GN | İletken NBR |
| GS | İletken silikon kauçuk |
Yeşil sembol özelleştirilmiş modellerdir.
| ⑤Vakum girişi | |
| 03 | ø3düz |
| A3 | M3x0.5(Erkek) |
| ③Pad tipi | |
| PP | Küp türü |
Boyutlar(mm)
Yeşil sembol özelleştirilmiş modellerdir.
PP
Küp türü
Adaptör Montaj Boyutları
| Modeli | A | B | C | D | øE | |||
|
② Ped Boyut |
③ Ped tip |
④ Ped Malzeme |
||||||
| ZP2 | 0505 | PP |
N S U F GN GS |
0.5 | 0.75 | 0.5 | 0.75 | 0.4 |
| 0513 | 0.5 | 0.7 | 1.3 | 1.5 | ||||
| 0816 | 0.8 | 1 | 1.6 | 1.8 | ||||
| 1328 | 1.3 | 1.5 | 2.8 | 3 | 1 | |||
| 2028 | 2 | 2.2 | ||||||
Referans için model: ZP2-0505PPN
ZP2-T
Dikey
03
| Modeli | Adaptör | |||||
|
① Vakum giriş yön |
② Ped Boyut |
③ Ped tip |
④ Ped Malzeme |
⑤ Vakum giriş |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
03 | PPH-001 |

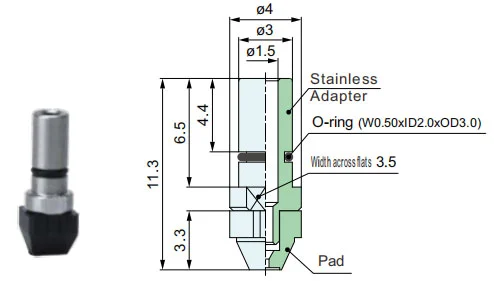

ZP2-T
Dikey
A3
| Modeli | Adaptör | |||||
|
① Vakum giriş yön |
② Ped Boyut |
③ Ped tip |
④ Ped Malzeme |
⑤ Vakum giriş |
||
| ZP2 | T |
0505 0513 0816 1328 2028 |
PP |
N S U F GN GS |
A3 | PPH-002 |
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
|
Malzeme
Özellikler
|
Sembol | Durometre HS (±5°) |
Renk ile ilgili lastik |
İşletim sıcaklık aralık (°C) |
Yağ rezistans benzin |
Yağ rezistans benzol |
Temel rezistans |
Asit rezistans |
Hava koşullarına dayanıklılık | Ozon rezistans |
Aşınma rezistans |
Su geçirmez | Çözücü rezistans (Benzen, toluen) |
Başvuru |
| NBR | N | 50 | Siyah | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Genel işlerin transferi, Oluklu mukavva, Kaplama levhası, Demir levha ve diğerleri |
| Silikon kauçuk | S | 45 ~ 50 | Beyaz | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken, Kalıp dökümden çıkarma, İnce iş, Mutfak robotu |
| Üretan kauçuk | U | 50 ~ 60 | Kahverengi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu mukavva, Demir levha, Kaplama levhası |
| FKM | F | 60 | Siyah | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimyasal iş |
| İletken NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarı iletkenin genel çalışması (Statik elektrik direnci) | |
| İletken silikon kauçuk | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken (Statik elektrik) |
Yukarıdaki tablo söz konusu kauçuk malzemelerin yalnızca genel özelliklerini kapsamaktadır. Mavi sembol özelleştirilmiş modellerdir.
Çeşitli endüstriyel alanlardaki pnömatik bileşenlerin (vakum vantuzu) uygulama ana hatları
I. Temel güçlü yönler
II. Uygulamaların endüstriye göre çıkarılması
A. Tıp ve tıp endüstrisi
A.1: Temel gereksinimler:Temiz ve kirlilik içermeyen (FDA/GMP uyumlu), nazik ve zarar vermeyen ve çapraz bulaşmayı önleyen
A.2 Temel senaryolar:
1. İlaç ambalajı: ilaç şişesi / ilaç plakası / infüzyon torbası toplama (gıda sınıfı silikon vantuz, parçacık dökülmesi yok)
2. Tıbbi cihaz montajı: cerrahi aletler/tıbbi kateterler/protez parçalarının taşınması (ayarlanabilir negatif basınç, deformasyon koruması)
3. Biyoloji laboratuvarı: petri kabı/santrifüj tüpü/reaktif kartı transferi (kimyasallara dayanıklı, steril uyumlu)
B. Elektronik ve yarı iletken endüstrisi
B.1 Temel gereksinimler:anti-statik (10⁶-10¹¹Ω), hassas konumlandırma (hata ≤0,01mm), çizilmeye karşı dayanıklılık
B.2 Temel senaryolar:
1. Çip/Yarı İletken: levha işleme, talaş paketleme (gözenekli seramik/anti-statik silikon vantuz, kopmayı önlemek için eşit negatif basınç)
2. PCB/Bileşenler: Esnek PCB, mikro bileşenler (0402 dirençler) yüzeye monte (kırışmayı/yırtılmayı önlemek için ince silikon/jel/mikro vantuz)
3. Ekran: LCD/OLED panel, dokunmatik cam tutucu (yüksek şeffaf malzeme, leke ve çizik yok)
C. Otomobil ve otomobil parçaları endüstrisi
C.1 Temel gereksinimler:büyük emiş (tek vantuz diski ≥500N), çok özellikli adaptasyon (metal/plastik/cam), kaymaz
C.2 Temel senaryolar:
4. Gövde imalatı: çelik levha / kapı çerçevesi taşıma kaynağı (büyük çaplı kauçuk / çoklu vantuz dizisi, kaymaz doku)
5. Cam / İç : Ön cam montajı, deri koltuk yüzey transferi (Isıya dayanıklı silikon / sünger vantuz, deformasyon koruması)
6. Parçalar: motor silindiri gövdesi / şanzıman muhafazası tutucusu (vakum + mekanik kilit, düşmeyi önleyici)
D. Gıda ve ambalaj endüstrisi
D.1 Temel gereksinimler:Gıdaya uygun malzeme (FDA sertifikalı), temizlenmesi kolay, ezilmeye karşı dayanıklı
D.2 Temel senaryolar:
1. Yiyecek işleme: unlu mamuller / taze et / meyve ayırma (düşük emişli sünger vantuz, kokusuz ve yıkanması kolay)
2. Paketleme otomasyonu: paketleme poşeti açma, steril karton kalıplama (statik eleme/çok noktalı emme, ince/sert paketlemeye uygun)
E. Lojistik ve depolama endüstrisi
E.1 Temel gereklilikler:verimli adaptasyon (malların birden fazla özelliği), sabit basınç, düşmeyi önleme
E.2 Temel senaryolar:
1. Karton taşıma: e-ticaret kartonu sınıflandırma (ayarlanabilir emme dizisi, vakum basıncı)
2. Plaka/rulo: Ahşap tahta/plastik film rulosu transferi (uzun şerit/dairesel vantuz, ofseti önlemek için düzgün adsorpsiyon)
F. Yeni enerji ve özel endüstriler
F.1 Yeni enerji (lityum pil/pv):
1. Lityum pil plakası (anti-statik gözenekli vantuz, toz önleyici), fotovoltaik cam (büyük vantuzlu silikon vantuz, çizik yok)
F.2 Baskı ve kağıt
1. Kağıt/basılı madde yakalama (emici kağıt malzemesi, yırtılmayı ve mürekkep kirlenmesini önlemek için hafif negatif basınç)
III. Temel uyarlama mantığının özeti
| İş parçası özellikleri | Pipet adaptasyon programı | İlgili sektör senaryoları |
| İnce / Kırılgan / Hassas | Silikon/seramik malzeme, mikro negatif basınç, mikro emme nozulu | Elektronik yarı iletkenler, eczacılık ürünleri |
| Ağır eşyalar / Büyük boy | Kauçuk malzeme, büyük çaplı vantuz, çoklu vantuz dizisi | Otomobiller, lojistik paneller |
| Sağlık/Kirliliğin önlenmesi | Gıda/tıbbi kullanıma uygun silikon, temizlenmesi kolay yapı | İlaç, gıda |
| Yumuşak / düzensiz yüzeyler | Sünger malzeme, deforme olabilen vantuz | Araba iç mekanları, yiyecekler |
| Antistatik gereksinimler | Antistatik silikon, iyon rüzgar destekli | elektronik yarı iletken |
