Vakumlu emme, endüstriyel otomasyonda dört temel avantaja sahip "esnek kavrama" için temel bir çözümdür: zarar vermeyen kavrama, çok malzemeli/düzensiz iş parçalarına uyarlanabilirlik, temiz ve çevre koruması ve esnek çalışma. İş parçalarının farklı endüstri özelliklerine (ince/kalın, hassas/kaba, hijyenik/standart) uyarlanabilir.
Sünger Vakum Vantuzları ZP2
Commaelec, üretiminde yüksek kaliteli kauçuk, silikon ve çeşitli özel malzemeler (anti-statik bileşikler gibi) kullanan kendi üretim tesislerini işletmektedir. Aralarından seçim yapabileceğiniz çok çeşitli boyut özellikleri sunuyoruz. Sünger Vakum Vantuzları ZP2 elektronik imalat sektöründe yaygın olarak kullanılmaktadır; Pürüzlü iş parçalarının taşınması için özel olarak tasarlanan bu seri, dört kompakt boyutta mevcuttur: φ6mm, φ8mm, φ10mm ve φ15mm.
Tıklayın ve Seçimi Başlatın
》Ürün Bilgilerine Geri Dön

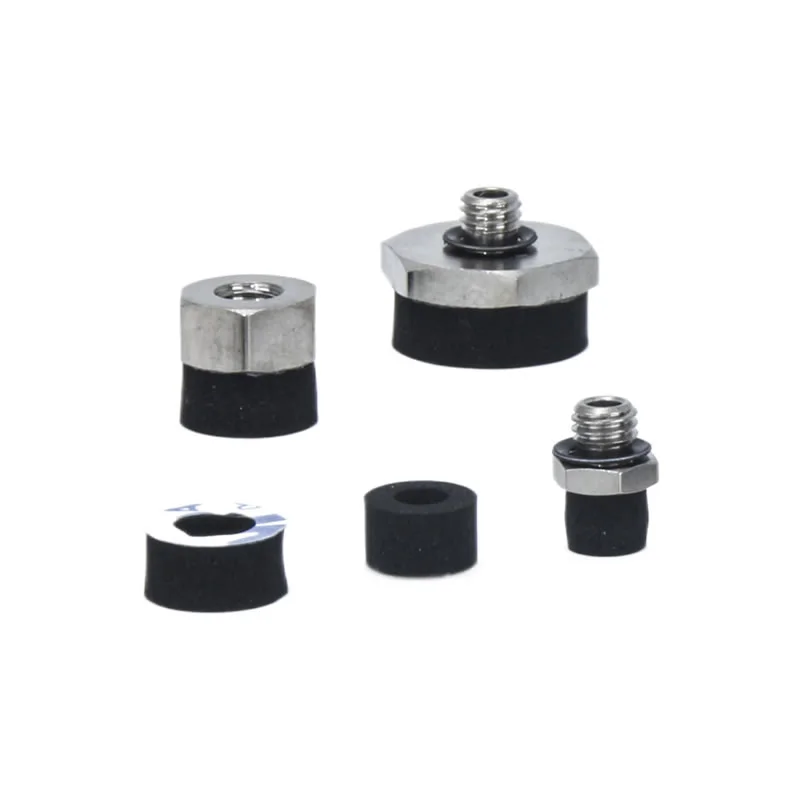

Sünger Vakum Vantuzları ZP2

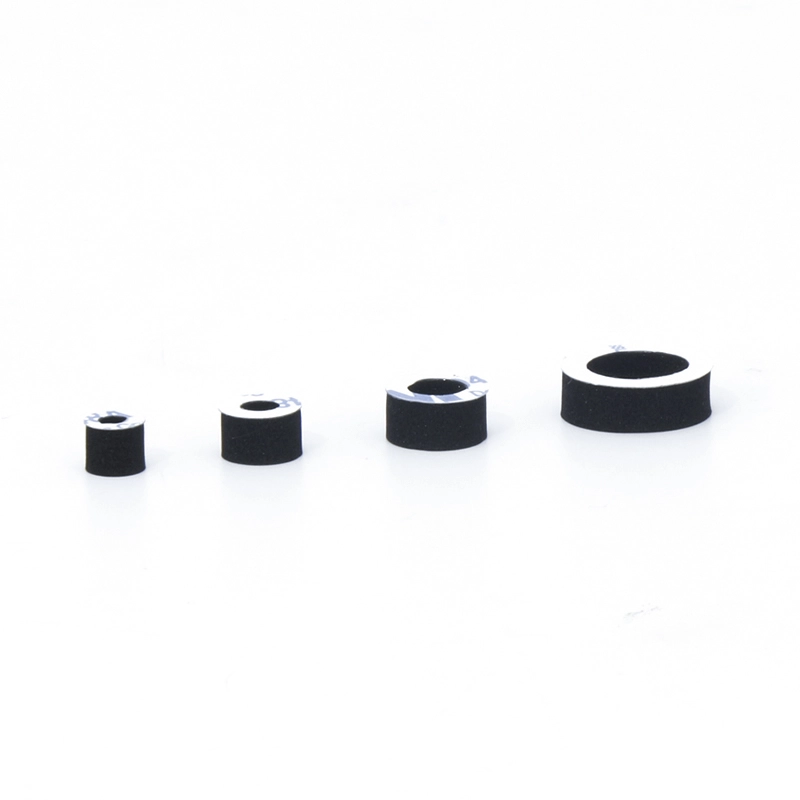

ZP2 Serisi Sünger Vakum Ped Ünitesi

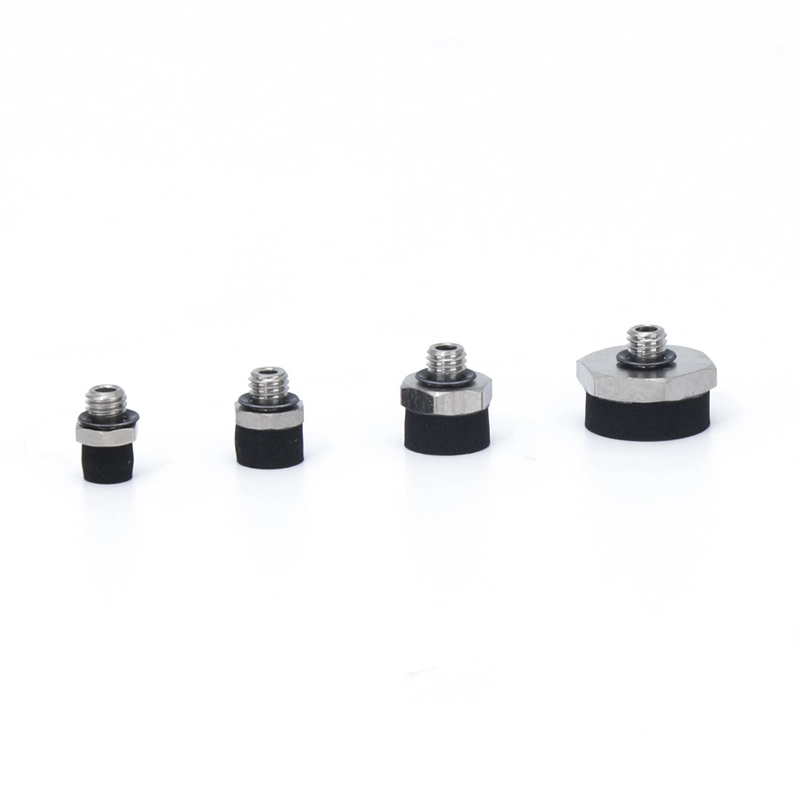

ZP2-T Serisi Adaptörlü Sünger Vakum Pedli
Tanım
Nasıl Sipariş Verilir?
Özellikler / Malzeme
Uygulamalar
Kaynak
Sünger Vakum Vantuzları ZP2, otomatik sistemlerde düz olmayan, dokulu veya düzensiz yüzeylerin dengeli şekilde tutulması için tasarlanmıştır. Kompakt ve esnek tasarımları onları elektronik, enjeksiyonlu kalıplama ve küçük metal işleme endüstrileri için ideal kılar.
Sünger Vakum Vantuzlarının Temel Özellikleri ZP2
Son Derece Elastik Malzeme
Çıkıntılara, çöküntülere ve pürüzlü yüzeylere uyum sağlayan yumuşak sünger malzemeden yapılmıştır
Hassas bileşenlere zarar vermeden yumuşak ancak sağlam kavrama sağlar
Mükemmel Sızdırmazlık
Vakum sızıntısını önlemek için yüzey boşluklarını etkili bir şekilde doldurur
Düzgün olmayan iş parçalarının güvenilir şekilde taşınması için tutarlı emiş gücünü korur
Çeşitli Seçenekler
Robotik kollar ve otomatik taşıma sistemleriyle uyumlu
Küçük elektronik cihazlar, devre kartları, kalıplanmış bileşenler ve donanım parçaları için uygundur
Kompakt Tasarım
Yer tasarrufu sağlayan yapı, dar üretim hatlarına entegrasyona olanak tanır
Sınırlı kurulum alanına sahip istasyonlar için idealdir
Mevcut Formlar
Farklı yüzey gereksinimlerini karşılamak için düz ve dokulu çeşitleri mevcuttur
Hassas işleme ihtiyaçları olan çeşitli otomasyon uygulamalarına uyarlanabilir
Çap Aralığı
φ6mm, φ8mm, φ10mm ve φ15mm olarak sunulmaktadır
Çok çeşitli küçük ve düzensiz iş parçalarına uyacak esneklik sağlar
SSS
ZP2 Sünger Pedler Ne İçin Kullanılır?
Sünger Vakum Vantuzları ZP2, genellikle elektronik, enjeksiyonlu kalıplama ve küçük metal parçaların taşınmasında kullanılan otomatik sistemlerde düz olmayan, dokulu veya düzensiz iş parçalarını kavramak için idealdir.
Hangi Boyutlar ve Şekiller Mevcuttur?
Robotik kollara ve otomatik üretim hatlarına kompakt entegrasyon için tasarlanmış, düz veya dokulu formlarla φ6mm, φ8mm, φ10mm ve φ15mm çaplarında gelirler.
Doğru Boyutu Nasıl Seçmeliyim?
İş parçasının yüzey alanına ve ağırlığına uygun, yeterli vakum teması sağlayan ve otomasyon sisteminizle uyumlu bir kap seçin.
Tipik Yük Kapasitesi Nedir?
Yük fincan boyutuna, yüzey tipine ve vakum kaynağına bağlıdır; daha küçük kaplar hafif bileşenlere uygundur, φ15 mm'lik daha büyük kaplar ise biraz daha ağır veya düzgün olmayan parçaları işleyebilir.
Bunları Ne Zaman Değiştirmeliyim?
Görünür aşınma, çatlak veya deformasyon varsa veya vakum yapışması kararsız hale gelirse kapları değiştirin; böylece güvenilir ve emniyetli bir kullanım sağlanır.

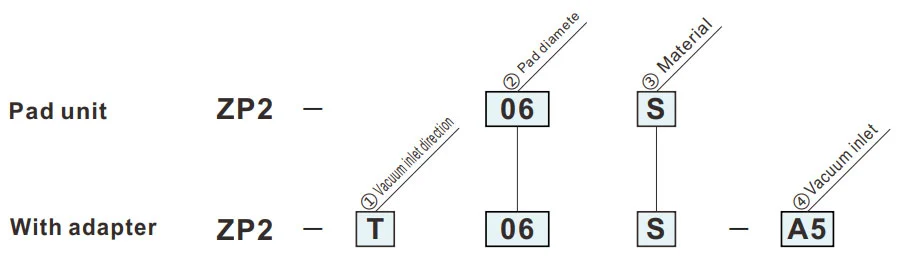

Nasıl Sipariş Verilir?
- İş parçalarının tümseklerle adsorpsiyonu için.
| ①Vakum giriş yönü | |
| T | Dikey |
| ②Pad çapı(mm) | |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 15 | ø15 |
| ③Malzeme | |
| S | CR sünger (Çift taraflı bantlı) |
| ④Vakum girişi | |
| A5 | M5x0.8 (Erkek) |
| B5 | M5x0,8 (Dişi) |
Boyutlar(mm)
Yeşil sembol özelleştirilmiş modellerdir.
S
Sünger Ped
| Modeli | øA | øB | ||
|
② Ped çap. |
③ Ped Malzeme |
|||
| ZP2 | 06 | S | 6 | 3 |
| 08 | 8 | 4 | ||
| 10 | 10 | 6 | ||
| 15 | 15 | 10 | ||
Referans için model: ZP2-06S
Adaptör Montaj Boyutları
|
Uygulanabilir ped: 06S
|
Uygulanabilir ped: 08S
|
|
Uygulanabilir ped: 10S
|
Uygulanabilir ped: 15S
|
ZP2-T
Dikey
A5
| Modeli | øA | øB | øC | D | E | L | Adaptör | ||||
|
① Vakum giriş yönü |
② Ped çap. |
③ Ped Malzeme |
④ Vakum giriş |
||||||||
| ZP2 | T | 06 | S | A5 | 6 | 3 | 1.5 | 2.5 | 7 | 11 | ZP2A-S02P |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S03P | ||||||
| 10 | 10 | 6 | 3.5 | 10 | 12 | ZP2A-S04P | |||||
| 15 | 15 | 10 | 15 | ZP2A-S05P | |||||||
Referans için model: ZP2-T06S-A5
ZP2-T
Dikey

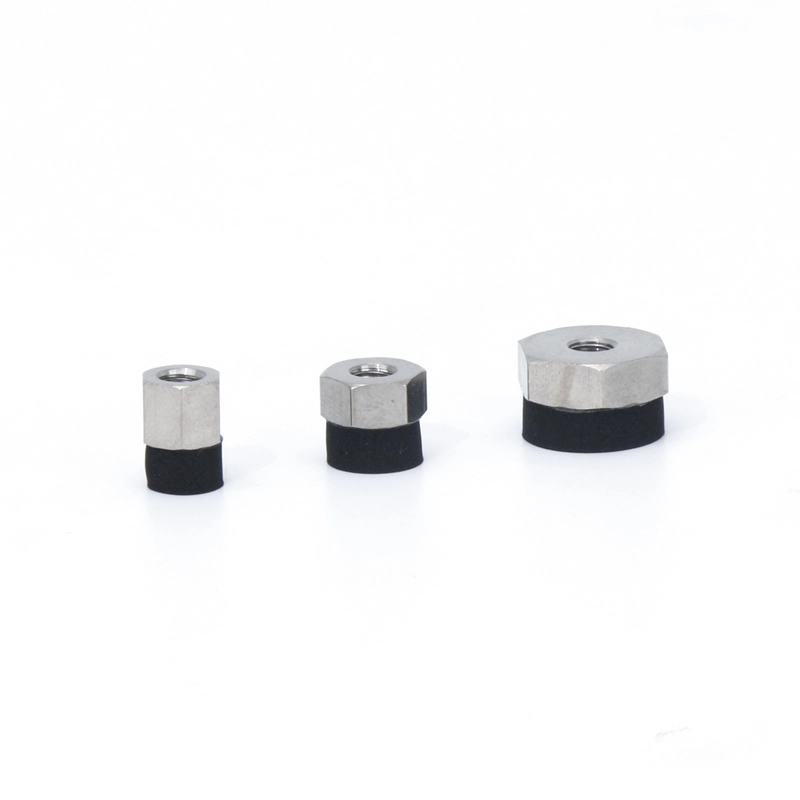

B5
| Modeli | øA | øB | øC | E | L | Adaptör | ||||
|
① Vakum giriş yönü |
② Ped çap. |
③ Ped Malzeme |
④ Vakum giriş |
|||||||
| ZP2 | T | 06 | S | B5 | 6 | 3 | 1.5 | 7 | 12 | ZP2A-S12 |
| 08 | 8 | 4 | 2.5 | 8 | ZP2A-S13 | |||||
| 10 | 10 | 6 | 4.1 | 10 | 10 | ZP2A-S14 | ||||
| 15 | 15 | 10 | 15 | ZP2A-S15 | ||||||
Referans için model: ZP2-T06S-B5
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
|
Malzeme
Özellikler
|
Sembol | Durometre HS (±5°) |
Renk ile ilgili lastik |
İşletim sıcaklık aralık (°C) |
Yağ rezistans benzin |
Yağ rezistans benzol |
Temel rezistans |
Asit rezistans |
Hava koşullarına dayanıklılık | Ozon rezistans |
Aşınma rezistans |
Su geçirmez | Çözücü rezistans (Benzen, toluen) |
Başvuru |
| NBR | N | 50 | Siyah | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Genel işlerin transferi, Oluklu mukavva, Kaplama levhası, Demir levha ve diğerleri |
| Silikon kauçuk | S | 45 ~ 50 | Beyaz | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken, Kalıp dökümden çıkarma, İnce iş, Mutfak robotu |
| Üretan kauçuk | U | 50 ~ 60 | Kahverengi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu mukavva, Demir levha, Kaplama levhası |
| FKM | F | 60 | Siyah | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimyasal iş |
| İletken NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarı iletkenin genel çalışması (Statik elektrik direnci) | |
| İletken silikon kauçuk | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken (Statik elektrik) |
Yukarıdaki tablo söz konusu kauçuk malzemelerin yalnızca genel özelliklerini kapsamaktadır. Mavi sembol özelleştirilmiş modellerdir.
Çeşitli endüstriyel alanlardaki pnömatik bileşenlerin (vakum vantuzu) uygulama ana hatları
I. Temel güçlü yönler
II. Uygulamaların endüstriye göre çıkarılması
A. Tıp ve tıp endüstrisi
A.1: Temel gereksinimler:Temiz ve kirlilik içermeyen (FDA/GMP uyumlu), nazik ve zarar vermeyen ve çapraz bulaşmayı önleyen
A.2 Temel senaryolar:
1. İlaç ambalajı: ilaç şişesi / ilaç plakası / infüzyon torbası toplama (gıda sınıfı silikon vantuz, parçacık dökülmesi yok)
2. Tıbbi cihaz montajı: cerrahi aletler/tıbbi kateterler/protez parçalarının taşınması (ayarlanabilir negatif basınç, deformasyon koruması)
3. Biyoloji laboratuvarı: petri kabı/santrifüj tüpü/reaktif kartı transferi (kimyasallara dayanıklı, steril uyumlu)
B. Elektronik ve yarı iletken endüstrisi
B.1 Temel gereksinimler:anti-statik (10⁶-10¹¹Ω), hassas konumlandırma (hata ≤0,01mm), çizilmeye karşı dayanıklılık
B.2 Temel senaryolar:
1. Çip/Yarı İletken: levha işleme, talaş paketleme (gözenekli seramik/anti-statik silikon vantuz, kopmayı önlemek için eşit negatif basınç)
2. PCB/Bileşenler: Esnek PCB, mikro bileşenler (0402 dirençler) yüzeye monte (kırışmayı/yırtılmayı önlemek için ince silikon/jel/mikro vantuz)
3. Ekran: LCD/OLED panel, dokunmatik cam tutucu (yüksek şeffaf malzeme, leke ve çizik yok)
C. Otomobil ve otomobil parçaları endüstrisi
C.1 Temel gereksinimler:büyük emiş (tek vantuz diski ≥500N), çok özellikli adaptasyon (metal/plastik/cam), kaymaz
C.2 Temel senaryolar:
4. Gövde imalatı: çelik levha / kapı çerçevesi taşıma kaynağı (büyük çaplı kauçuk / çoklu vantuz dizisi, kaymaz doku)
5. Cam / İç : Ön cam montajı, deri koltuk yüzey transferi (Isıya dayanıklı silikon / sünger vantuz, deformasyon koruması)
6. Parçalar: motor silindiri gövdesi / şanzıman muhafazası tutucusu (vakum + mekanik kilit, düşmeyi önleyici)
D. Gıda ve ambalaj endüstrisi
D.1 Temel gereksinimler:Gıdaya uygun malzeme (FDA sertifikalı), temizlenmesi kolay, ezilmeye karşı dayanıklı
D.2 Temel senaryolar:
1. Yiyecek işleme: unlu mamuller / taze et / meyve ayırma (düşük emişli sünger vantuz, kokusuz ve yıkanması kolay)
2. Paketleme otomasyonu: paketleme poşeti açma, steril karton kalıplama (statik eleme/çok noktalı emme, ince/sert paketlemeye uygun)
E. Lojistik ve depolama endüstrisi
E.1 Temel gereklilikler:verimli adaptasyon (malların birden fazla özelliği), sabit basınç, düşmeyi önleme
E.2 Temel senaryolar:
1. Karton taşıma: e-ticaret kartonu sınıflandırma (ayarlanabilir emme dizisi, vakum basıncı)
2. Plaka/rulo: Ahşap tahta/plastik film rulosu transferi (uzun şerit/dairesel vantuz, ofseti önlemek için düzgün adsorpsiyon)
F. Yeni enerji ve özel endüstriler
F.1 Yeni enerji (lityum pil/pv):
1. Lityum pil plakası (anti-statik gözenekli vantuz, toz önleyici), fotovoltaik cam (büyük vantuzlu silikon vantuz, çizik yok)
F.2 Baskı ve kağıt
1. Kağıt/basılı madde yakalama (emici kağıt malzemesi, yırtılmayı ve mürekkep kirlenmesini önlemek için hafif negatif basınç)
III. Temel uyarlama mantığının özeti
| İş parçası özellikleri | Pipet adaptasyon programı | İlgili sektör senaryoları |
| İnce / Kırılgan / Hassas | Silikon/seramik malzeme, mikro negatif basınç, mikro emme nozulu | Elektronik yarı iletkenler, eczacılık ürünleri |
| Ağır eşyalar / Büyük boy | Kauçuk malzeme, büyük çaplı vantuz, çoklu vantuz dizisi | Otomobiller, lojistik paneller |
| Sağlık/Kirliliğin önlenmesi | Gıda/tıbbi kullanıma uygun silikon, temizlenmesi kolay yapı | İlaç, gıda |
| Yumuşak / düzensiz yüzeyler | Sünger malzeme, deforme olabilen vantuz | Araba iç mekanları, yiyecekler |
| Antistatik gereksinimler | Antistatik silikon, iyon rüzgar destekli | elektronik yarı iletken |
