Kilit Halkasız Körüklü Vakum Vantuzları ZP2-J
Commaelec, Kilit Halkasız Körüklü Vakum Vantuzları ZP2-J üreticisinin lider üreticisidir ve küçük veya eğimli iş parçalarının kompakt, uyarlanabilir şekilde taşınması için 2,5 ve 3,5 katmanlı seçenekler (φ6–φ30mm) sunar. Yüksek kaliteli kauçuk, silikon ve antistatik malzemeler istikrarlı emiş sağlar. Esnek kurulum, dikey/yanal vakum girişini ve adaptörler veya robotik kollarla entegrasyonu destekler.
Tıklayın ve Seçimi Başlatın
》Ürün Bilgilerine Geri Dön

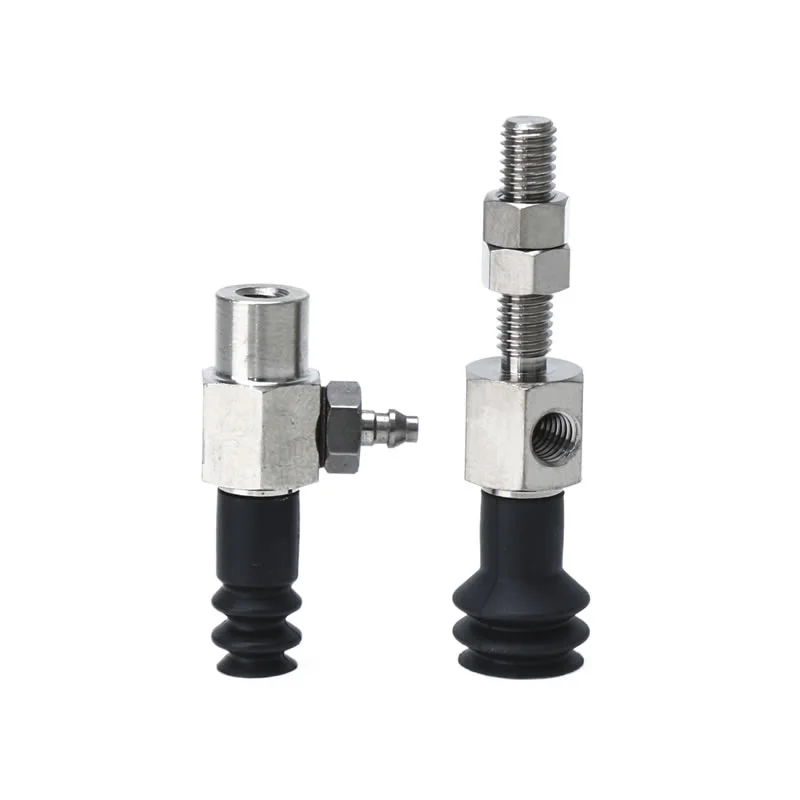

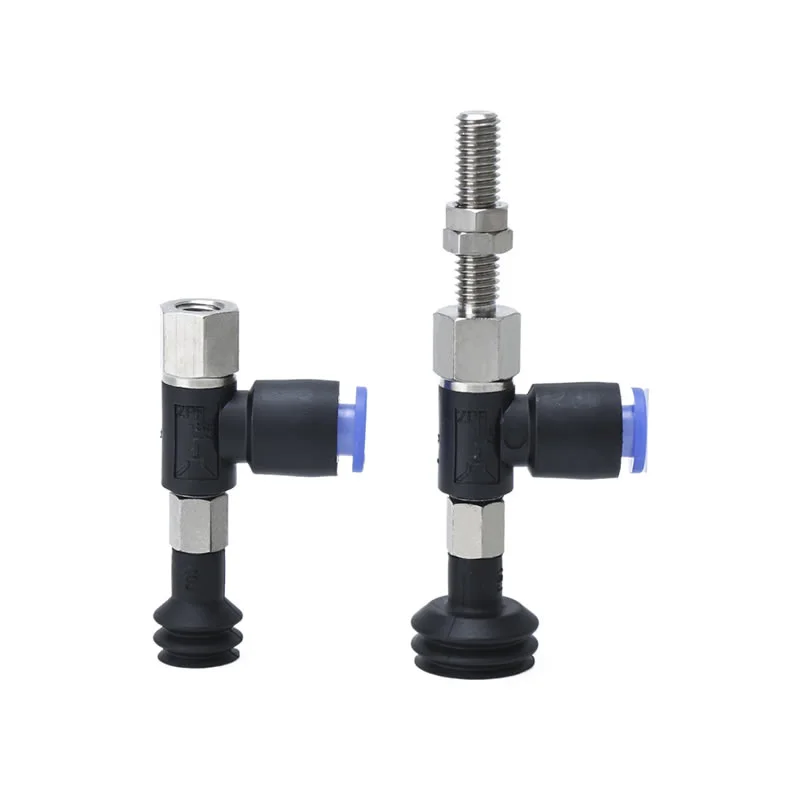

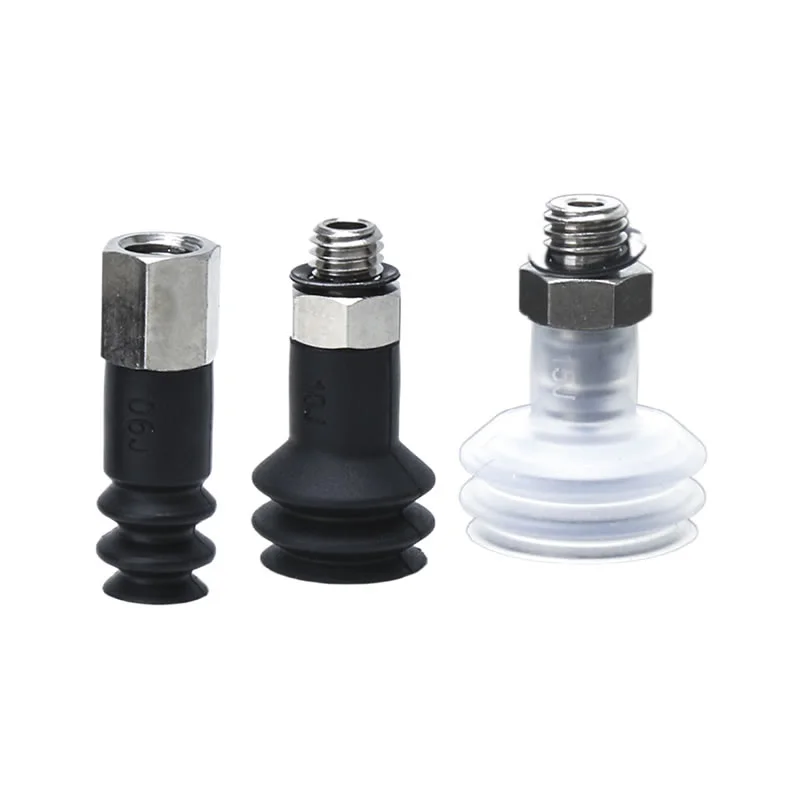

Kilit Halkasız Körüklü Vakum Vantuzları ZP2-J
ZP2 Serisi Körüklü Ped Ünitesi
ZP2-T Serisi Adaptör Körüklü Vakum Pedli
ZP2-R Serisi Adaptör Körüklü Vakum Pedli
ZP2-Y Serisi Adaptör Körüklü Vakum Pedli
Tanım
Nasıl Sipariş Verilir?
Özellikler / Malzeme
Uygulamalar
Kaynak

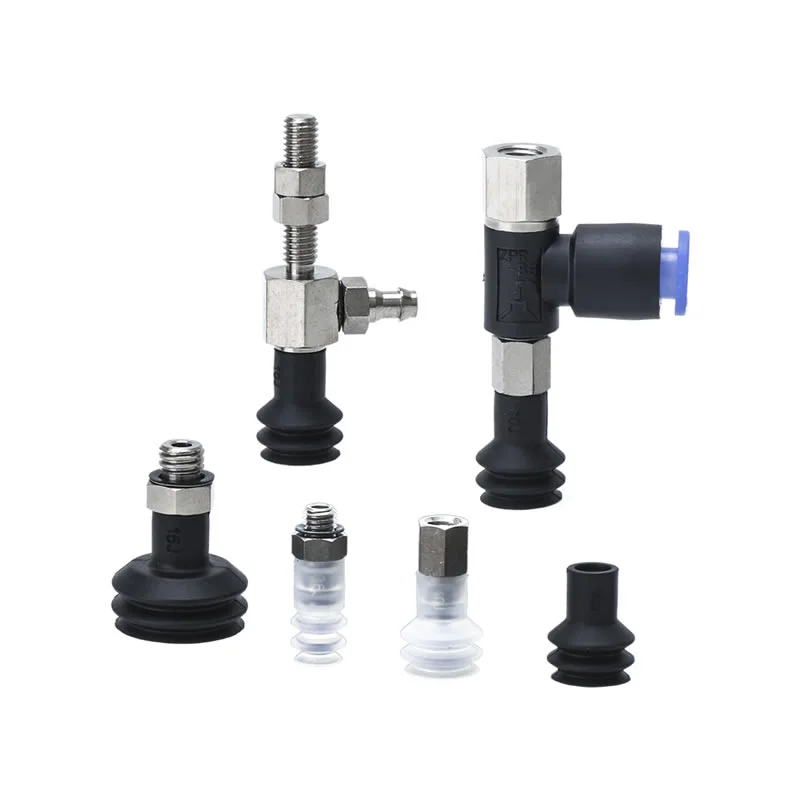

Kilit Halkasız Körüklü Vakum Vantuzları ZP2-J kompakt, hassas ve uyarlanabilir otomasyon uygulamaları için tasarlanmıştır. Küçük bileşenler, düzensiz parçalar ve sınırlı alana sahip üretim hatları için idealdirler.
Kilit Halkası Olmayan ZP2-J Körüklü Kapların Temel Özellikleri
Yüksek Esneklik
Çok aşamalı akordeon tasarımı (2,5 katmanlı veya 3,5 katmanlı), dikey vuruş emilimine izin vererek yükseklik farklarını ve küçük hizalama bozukluklarını telafi eder.
Düz olmayan veya eğimli yüzeylerde dengeli kavrama sağlar.
Hassas veya düzensiz şekilli iş parçalarını hasara yol açmadan destekler.
Kilit Halkasına Gerek Yok
2,5 katmanlı modeller kilitleme halkası gerektirmediğinden kurulumu basitleştirir ve montaj süresini kısaltır.
Farklı emiş gereksinimlerini karşılamak için φ6mm, φ10mm ve φ15mm çaplarda mevcuttur.
Kilitleme donanımının olmamasına rağmen güvenilir yapışmayı korur.
Montaj Tipi
Robotik kollara ve otomatik istasyonlara doğrudan veya modüler entegrasyon için tasarlanmıştır.
Kompakt yapı, üretim hatlarındaki dar alanlara sığar.
Elektronik, enjeksiyonlu kalıplama ve küçük metal işleme endüstrilerinde verimli malzeme taşımayı destekler.
Malzeme Çeşitliliği
Kilit Halkasız Körüklü Vakum Vantuzları ZP2-J, olağanüstü aşınma direnci ve esnekliğin bir kombinasyonunu sunan yüksek kaliteli silikon, kauçuk veya poliüretan (PU) kullanılarak üretilmiştir.
Elektronik üretimi için temiz oda veya antistatik ortamlarla uyumludur.
Tutarlı vakum performansını koruyarak sık döngülerde uzun süreli dayanıklılık sağlar.
ZP2-J ile ZP2-ZJ arasındaki fark nedir?
ZP2-J
Tip:Çoklu Körüklü Kilit Halkasız Körükler Vakum Vantuzları ZP2-J
Kilit Halkası:İsteğe bağlı; 2,5 katmanlı modeller kilit halkası gerektirmez
Boyutlar:2,5 katmanlı (φ6 mm, φ10 mm, φ15 mm), 3,5 katmanlı (φ9 mm, φ14 mm, φ16 mm, φ25 mm, φ30 mm)
Uygulamalar:Eğimli yüzeylerde veya sınırlı tampon alanında iyi çalışır; küçük elektronik parçalar, enjeksiyonla kalıplanmış parçalar ve kompakt metal bileşenler için idealdir
Esneklik:Akordeon tasarımı sayesinde yüksek dikey darbe emilimi
Montaj:Robotik kollara ve otomatik istasyonlara kompakt, kolay entegrasyon
ZP2-ZJ
Tip:Kilit halkalı, tek kademeli veya çift kademeli körüklü vakum kabı
Kilit Halkası:Güvenli montaj için gereklidir
Boyutlar:Tipik olarak ZP2-J'den daha büyük çaplar; daha ağır veya daha büyük iş parçaları için tasarlanmıştır
Uygulamalar:Biraz daha büyük, daha ağır veya daha sert nesneler için uygundur; Stabilite ve güvenli bağlantının kritik olduğu endüstriyel otomasyonda yaygın olarak kullanılır
Esneklik:Orta derecede vuruş emilimi; Aşırı dikey telafi yerine güvenilir tutmaya odaklanın
Montaj:Standart montaj donanımıyla uyumlu, güvenli bağlantı için kilit halkası gerektirir

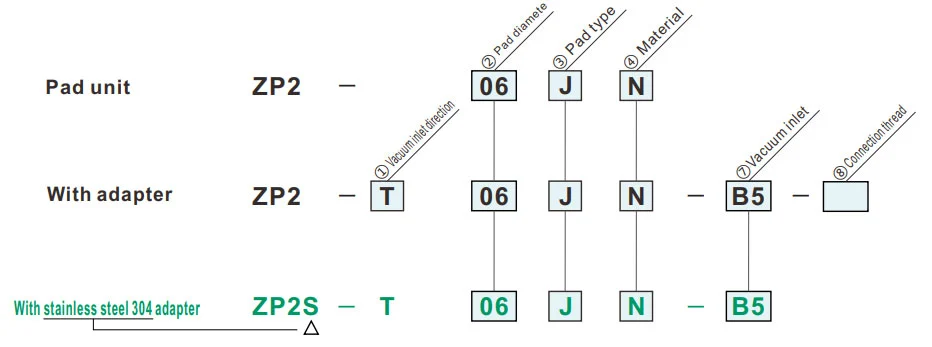

Nasıl Sipariş Verilir?
- Tampon için yer bulunmayan yerlerde kullanım için (yaylı tip).
- Eğimli adsorpsiyon yüzeyine sahip iş parçaları.
- ZP serisi adaptör için geçerlidir.
| ①Vakum giriş yönü | ⑦Vakum girişi | ⑧Bağlantı dişi | ||
| T | Dikey |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | Yanal |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ②Pad çapı(mm) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③Pad tipi | |
| J | Körük (2.5 Kademeli) |
| ⑦Vakum girişi | |||
| Erkek konu | A5 | M5 x0,8 | |
| A6 | M6x1.0 | ||
| Dişi iplik | B4 | M4 x0,7 | |
| B5 | M5 x0,8 | ||
| Diken bağlantısı | U4 | ø4 yumuşak boru için | M-5AU-4 |
| N4 | ø4 naylon boru için | M-5AN-4 | |
| U6 | ø6 yumuşak boru için | M-5AU-6 | |
| N6 | ø6 naylon boru için | M-5AN-6 | |
| Tek dokunuşla montaj | 04 | ø4 | |
| 06 | ø6 | ||
| ④Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| U | Üretan kauçuk |
| F | FKM |
| GN | İletken NBR |
| GS | İletken silikon kauçuk |
reen sembolü özelleştirilmiş modellerdir.
| ⑧Bağlantı dişi | ||
| Erkek konu | A5 | M5 x0,8 |
| A6 | M6x1.0 | |
| Dişi iplik | B4 | M4 x0,7 |
| B5 | M5 x0,8 | |

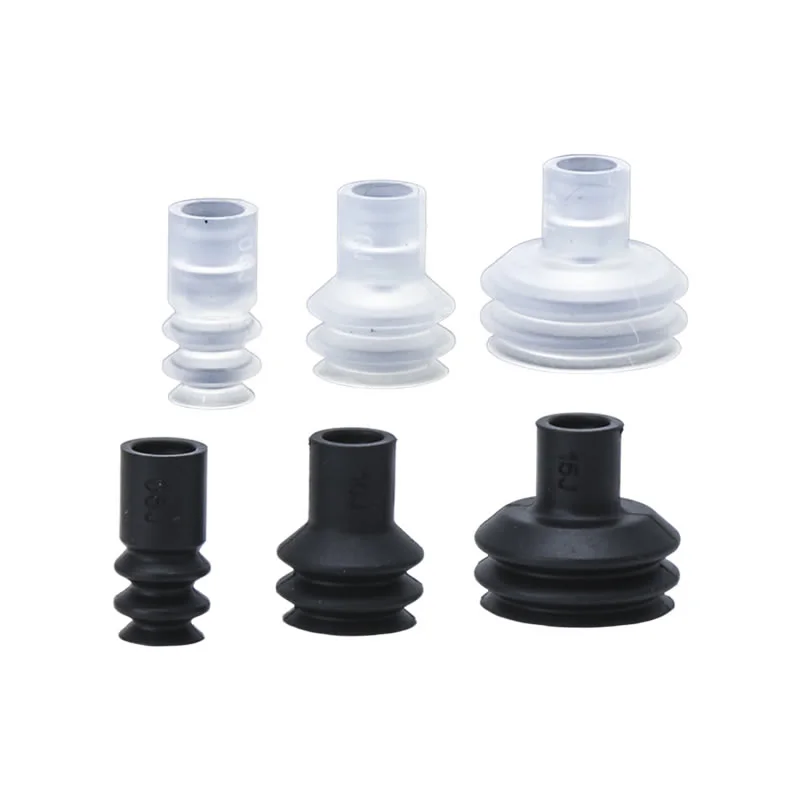

Boyutlar(mm)
Yeşil sembol özelleştirilmiş modellerdir.
J
Körük
| Modeli | øA | øB | øC | |||
|
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
||||
| ZP2 | 06 | J |
N S U F GN GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
Referans için model: ZP2-06JN
Adaptör Montaj Boyutları
ZP2-T
Dikey
A5, A6
| Modeli | A | B | C | D | Uyarla | |||||
|
① Vakum giriş yönü |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑦ Vakum giriş |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
A5 | M5x0.8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1.0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
Referans için model: ZP2-TB10JGN-A5
ZP2-T
Dikey
B4, B5
| Modeli | A | B | Uyarla | |||||
|
① Vakum giriş yönü |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑦ Vakum giriş |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
B4 | M5x0.8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1.0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
Referans için model: ZP2-TB15JN-B5

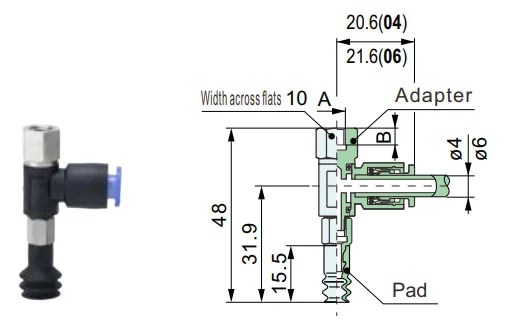

ZP2-R
Yanal
A5, A6
| Modeli | A | B | C | D | Uyarla | ||||||||
|
① Vakum giriş yönü |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑦ Vakum giriş |
⑧ Bağlantı iplik |
⑦ Vakum giriş |
⑧ Bağlantı iplik |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
A5 | M5x0.8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 74 | A6 | ||||||||
Referans modeli: ZP2-R06JGN-04-A5 Referans için adaptör: ZPR1-04-A5

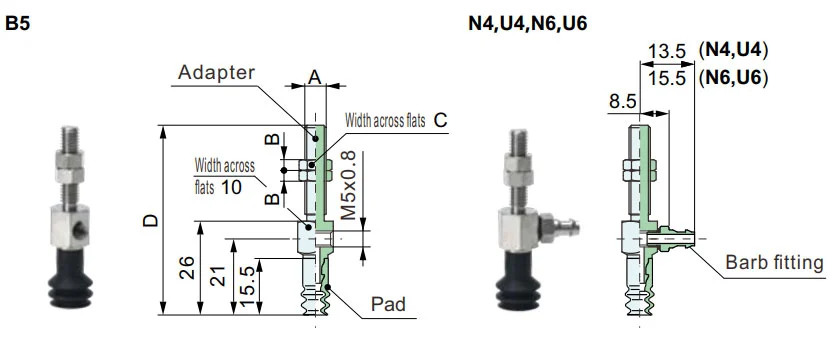

ZP2-R
Yanal
B4, B5
| Modeli | A | B | Uyarla | ||||||||
|
① Vakum giriş yönü |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑦ Vakum giriş |
⑧ Bağlantı iplik |
⑦ Vakum giriş |
⑧ Bağlantı iplik |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
B4 | M4x0.7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0.8 | 5 | B5 | ||||||||
Referans modeli: ZP2-RB10JN-06-B5 Referans için adaptör: ZPR1-06-B5

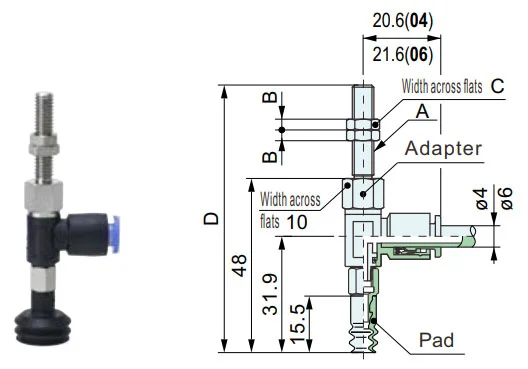

ZP2-Y
Yanal
A5, A6
| Modeli | A | B | C | D | Uyarla | ||||||||
|
① Vakum giriş yönü |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑦ Vakum giriş |
⑧ Bağlantı iplik |
⑦ Vakum giriş |
⑧ Bağlantı iplik |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | M5x0.8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 53 | A6 | ||||||||
Referans modeli: ZP2-YB15JGN-U4-A6 Referans için adaptör: ZPY1-U4-A6

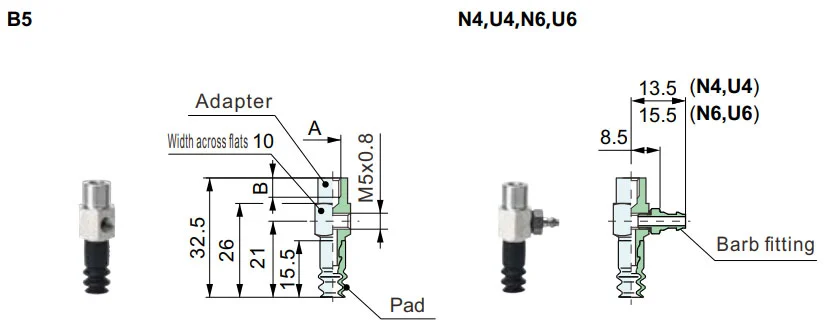

ZP2-Y
Yanal
B4, B5
| Modeli | A | B | Uyarla | ||||||||
|
① Vakum giriş yönü |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑦ Vakum giriş |
⑧ Bağlantı iplik |
⑦ Vakum giriş |
⑧ Bağlantı iplik |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B4 | M4x0.7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0.8 | 5 | B5 | ||||||||
Referans modeli: ZP2-Y06JS-N4-B4 Referans için adaptör: ZPY1-N4-B4
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
|
Malzeme
Özellikler
|
Sembol | Durometre HS (±5°) |
Renk ile ilgili lastik |
İşletim sıcaklık aralık (°C) |
Yağ rezistans benzin |
Yağ rezistans benzol |
Temel rezistans |
Asit rezistans |
Hava koşullarına dayanıklılık | Ozon rezistans |
Aşınma rezistans |
Su geçirmez | Çözücü rezistans (Benzen, toluen) |
Başvuru |
| NBR | N | 50 | Siyah | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Genel işlerin transferi, Oluklu mukavva, Kaplama levhası, Demir levha ve diğerleri |
| Silikon kauçuk | S | 45 ~ 50 | Beyaz | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken, Kalıp dökümden çıkarma, İnce iş, Mutfak robotu |
| Üretan kauçuk | U | 50 ~ 60 | Kahverengi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu mukavva, Demir levha, Kaplama levhası |
| FKM | F | 60 | Siyah | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimyasal iş |
| İletken NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarı iletkenin genel çalışması (Statik elektrik direnci) | |
| İletken silikon kauçuk | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken (Statik elektrik) |
Yukarıdaki tablo söz konusu kauçuk malzemelerin yalnızca genel özelliklerini kapsamaktadır. Mavi sembol özelleştirilmiş modellerdir.
Çeşitli endüstriyel alanlardaki pnömatik bileşenlerin (vakum vantuzu) uygulama ana hatları
I. Temel güçlü yönler
II. Uygulamaların endüstriye göre çıkarılması
A. Tıp ve tıp endüstrisi
A.1: Temel gereksinimler:Temiz ve kirlilik içermeyen (FDA/GMP uyumlu), nazik ve zarar vermeyen ve çapraz bulaşmayı önleyen
A.2 Temel senaryolar:
1. İlaç ambalajı: ilaç şişesi / ilaç plakası / infüzyon torbası toplama (gıda sınıfı silikon vantuz, parçacık dökülmesi yok)
2. Tıbbi cihaz montajı: cerrahi aletler/tıbbi kateterler/protez parçalarının taşınması (ayarlanabilir negatif basınç, deformasyon koruması)
3. Biyoloji laboratuvarı: petri kabı/santrifüj tüpü/reaktif kartı transferi (kimyasallara dayanıklı, steril uyumlu)
B. Elektronik ve yarı iletken endüstrisi
B.1 Temel gereksinimler:anti-statik (10⁶-10¹¹Ω), hassas konumlandırma (hata ≤0,01mm), çizilmeye karşı dayanıklılık
B.2 Temel senaryolar:
1. Çip/Yarı İletken: levha işleme, talaş paketleme (gözenekli seramik/anti-statik silikon vantuz, kopmayı önlemek için eşit negatif basınç)
2. PCB/Bileşenler: Esnek PCB, mikro bileşenler (0402 dirençler) yüzeye monte (kırışmayı/yırtılmayı önlemek için ince silikon/jel/mikro vantuz)
3. Ekran: LCD/OLED panel, dokunmatik cam tutucu (yüksek şeffaf malzeme, leke ve çizik yok)
C. Otomobil ve otomobil parçaları endüstrisi
C.1 Temel gereksinimler:büyük emiş (tek vantuz diski ≥500N), çok özellikli adaptasyon (metal/plastik/cam), kaymaz
C.2 Temel senaryolar:
4. Gövde imalatı: çelik levha / kapı çerçevesi taşıma kaynağı (büyük çaplı kauçuk / çoklu vantuz dizisi, kaymaz doku)
5. Cam / İç : Ön cam montajı, deri koltuk yüzey transferi (Isıya dayanıklı silikon / sünger vantuz, deformasyon koruması)
6. Parçalar: motor silindiri gövdesi / şanzıman muhafazası tutucusu (vakum + mekanik kilit, düşmeyi önleyici)
D. Gıda ve ambalaj endüstrisi
D.1 Temel gereksinimler:Gıdaya uygun malzeme (FDA sertifikalı), temizlenmesi kolay, ezilmeye karşı dayanıklı
D.2 Temel senaryolar:
1. Yiyecek işleme: unlu mamuller / taze et / meyve ayırma (düşük emişli sünger vantuz, kokusuz ve yıkanması kolay)
2. Paketleme otomasyonu: paketleme poşeti açma, steril karton kalıplama (statik eleme/çok noktalı emme, ince/sert paketlemeye uygun)
E. Lojistik ve depolama endüstrisi
E.1 Temel gereklilikler:verimli adaptasyon (malların birden fazla özelliği), sabit basınç, düşmeyi önleme
E.2 Temel senaryolar:
1. Karton taşıma: e-ticaret kartonu sınıflandırma (ayarlanabilir emme dizisi, vakum basıncı)
2. Plaka/rulo: Ahşap tahta/plastik film rulosu transferi (uzun şerit/dairesel vantuz, ofseti önlemek için düzgün adsorpsiyon)
F. Yeni enerji ve özel endüstriler
F.1 Yeni enerji (lityum pil/pv):
1. Lityum pil plakası (anti-statik gözenekli vantuz, toz önleyici), fotovoltaik cam (büyük vantuzlu silikon vantuz, çizik yok)
F.2 Baskı ve kağıt
1. Kağıt/basılı madde yakalama (emici kağıt malzemesi, yırtılmayı ve mürekkep kirlenmesini önlemek için hafif negatif basınç)
III. Temel uyarlama mantığının özeti
| İş parçası özellikleri | Pipet adaptasyon programı | İlgili sektör senaryoları |
| İnce / Kırılgan / Hassas | Silikon/seramik malzeme, mikro negatif basınç, mikro emme nozulu | Elektronik yarı iletkenler, eczacılık ürünleri |
| Ağır eşyalar / Büyük boy | Kauçuk malzeme, büyük çaplı vantuz, çoklu vantuz dizisi | Otomobiller, lojistik paneller |
| Sağlık/Kirliliğin önlenmesi | Gıda/tıbbi kullanıma uygun silikon, temizlenmesi kolay yapı | İlaç, gıda |
| Yumuşak / düzensiz yüzeyler | Sünger malzeme, deforme olabilen vantuz | Araba iç mekanları, yiyecekler |
| Antistatik gereksinimler | Antistatik silikon, iyon rüzgar destekli | elektronik yarı iletken |
