Vakumlu emme, endüstriyel otomasyonda dört temel avantaja sahip "esnek kavrama" için temel bir çözümdür: zarar vermeyen kavrama, çok malzemeli/düzensiz iş parçalarına uyarlanabilirlik, temiz ve çevre koruması ve esnek çalışma. İş parçalarının farklı endüstri özelliklerine (ince/kalın, hassas/kaba, hijyenik/standart) uyarlanabilir.
Körüklü Vakum Vantuzları ZP2-MB

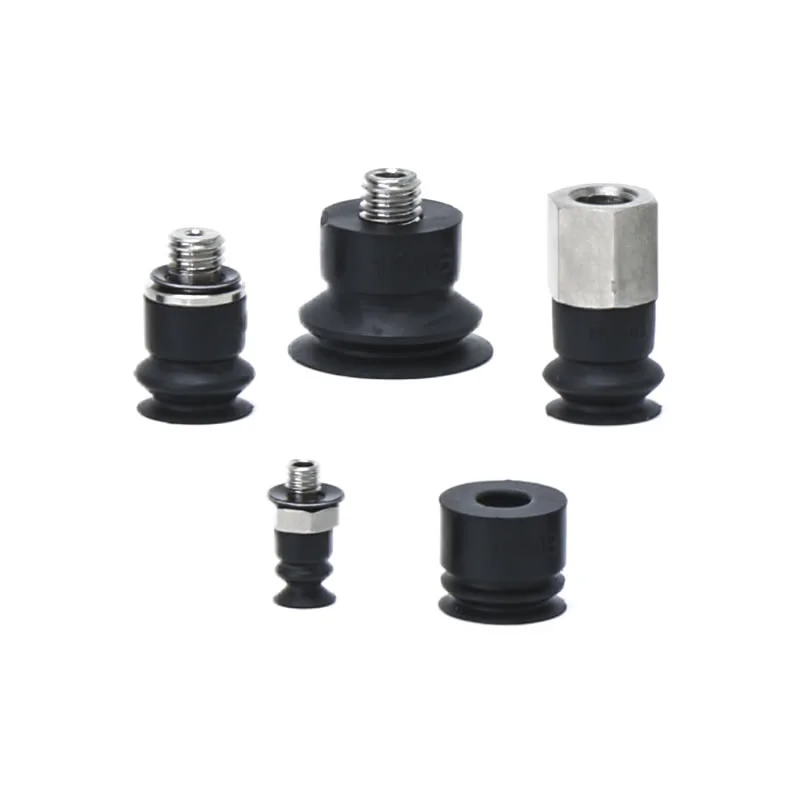

Çin'in lider üreticisi olarak fabrikamız, eğimli veya küresel iş parçaları için özel olarak tasarlanmış Körüklü Vakum Vantuzları ZP2-MB'yi (çap ø4–20 mm) sunmaktadır. Ek alan gerektirmeden yerleşik yastıklama işlevselliği sağlayan benzersiz oluklu (akordeon tarzı) yapıya sahip çözümler sunuyoruz. NBR, silikon ve antistatik malzemelerden hazır stok bulunduruyoruz ve M3/M5 dişli arayüz seçenekleri sunuyoruz.
Tıklayın ve Seçimi Başlatın
》Ürün Bilgilerine Geri Dön
Körüklü Vakum Vantuzları ZP2-MB
ZP2 Serisi Körüklü Vakum Ped Ünitesi
ZP2-T Serisi Adaptör Körüklü Vakum Pedli
Tanım
Nasıl Sipariş Verilir?
Özellikler / Malzeme
Uygulamalar
Kaynak
Zhejiang Comma Electric Co., Ltd. profesyonel olarak yüksek kaliteli Körüklü Vakum Vantuzları ZP2-MB üretmektedir. Fabrikamız ayrıca sizin için özelleştirilmiş hizmetler ve ücretsiz örnekler sunmaktadır. Düzensiz, küresel veya eğimli yüzeyler için özel olarak tasarlanmış, pnömatik otomasyon sistemleri içindeki minyatür, esnek bir emme bileşenidir.
Temel Teknolojiler
Düzensiz Yüzeylerle Yüksek Uyumluluk:Akordeon tarzı körük yapısına sahip Körüklü Vakum Vantuzları ZP2-MB, küresel, eğimli veya düzensiz şekilli iş parçası yüzeylerine otomatik olarak uyum sağlar ve bunlara sıkı bir şekilde uyum sağlayarak güvenli ve stabil bir kavrama işlemi sağlar.
Entegre Yastıklama Tasarımı:Kıvrımlı yapı, ek yaylı tampon montaj parçalarına ihtiyaç duymadan temas darbesini etkili bir şekilde emerek doğal fiziksel esneklik sağlar ve böylece kurulum alanından önemli ölçüde tasarruf sağlar.
Hassas Minyatürleştirme Uygulamaları:Küçük, hassas bileşenler için özel olarak tasarlanmıştır; elektronik üretiminde, hassas montajda ve kompakt otomasyon sistemlerinde mikro parçaların işlenmesi için temel bir çözüm olarak hizmet eder.
Çoklu Endüstriye Uygulanabilirlik:Minyatür küresel elektronik bileşenleri, düzensiz metal parçaları ve eğimli plastik bağlantı parçalarını kavramak için yaygın olarak kullanılır; küçük ölçekli robotik sistemlere ve hassas paketleme ekipmanlarına sorunsuz bir şekilde entegre olur.
Kompakt alan uyarlaması:Ek tampon (yaylı tip) kurulum alanına gerek yoktur. Entegre yapı, alanı kısıtlı otomasyon ekipmanları veya robotik kol uçları için tasarlanmış olup, çeşitli kompakt üretim hatlarına kusursuz entegrasyon sağlar.

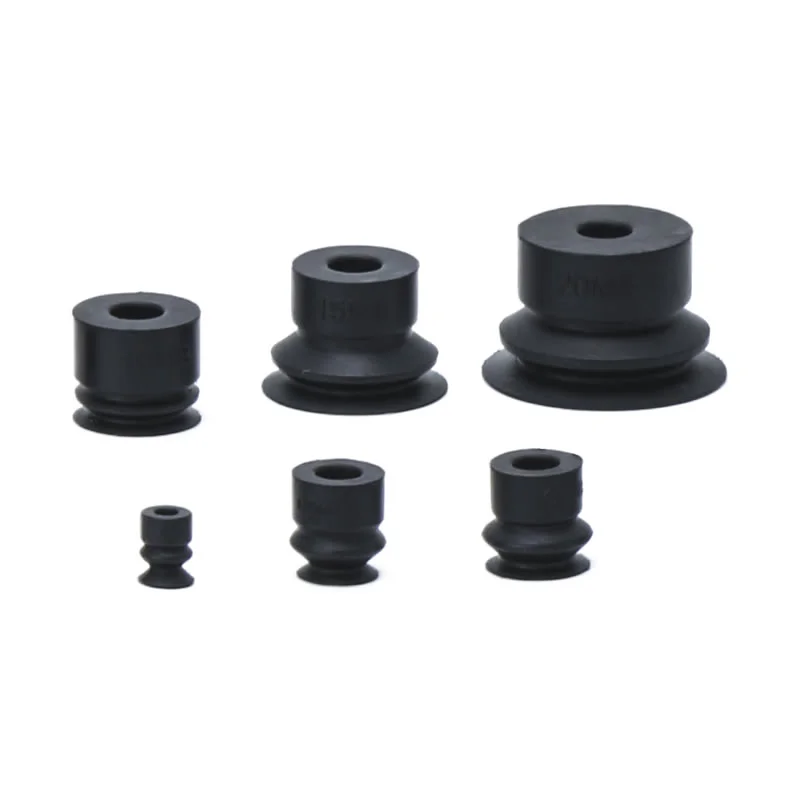

Anahtar özellikler:Çap seçenekleri: ZP2-MB Körüklü Vakum Vantuzlarının kumlanmış serisi, φ4mm, φ6mm, φ8mm, φ10mm, φ15mm ve φ20mm dahil olmak üzere birçok standart çapta mevcuttur.
Malzeme Seçimi:Nitril kauçuk (model tanımında 'N' ile NBR), silikon kauçuk ('S' işaretli), poliüretan kauçuk ve ayrıca iletken nitril kauçuk ve iletken silikon kauçuk ('GS' işaretli) gibi özel malzemeler dahil olmak üzere çeşitli operasyonel gereksinimleri karşılamak için geniş bir malzeme yelpazesi mevcuttur. Bu malzemeler anti-statik özellikleri ve belirli kimyasal ortamlara direnci karşılayacak şekilde tasarlanmıştır.

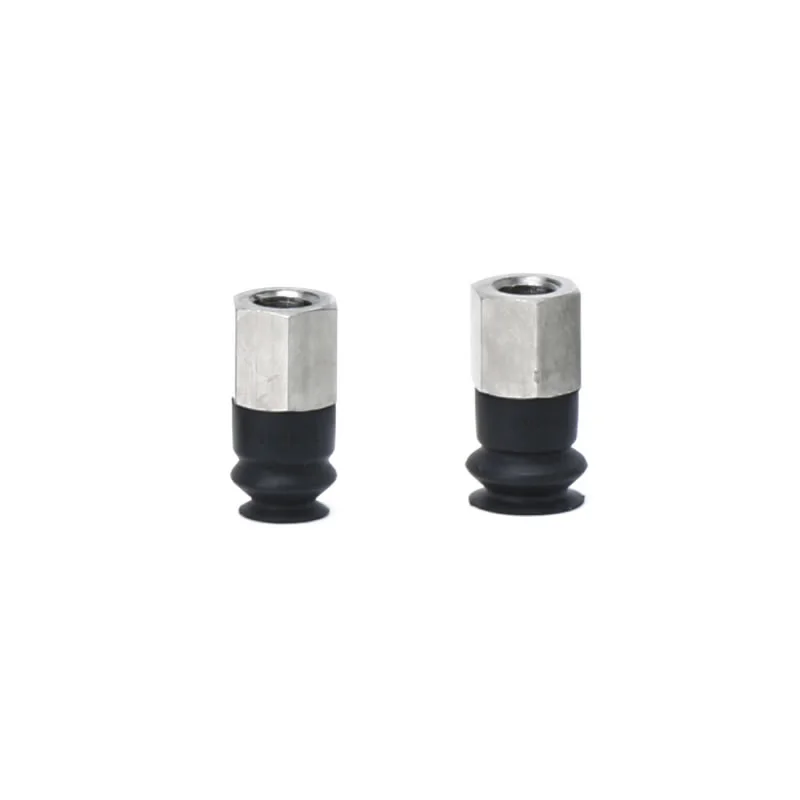

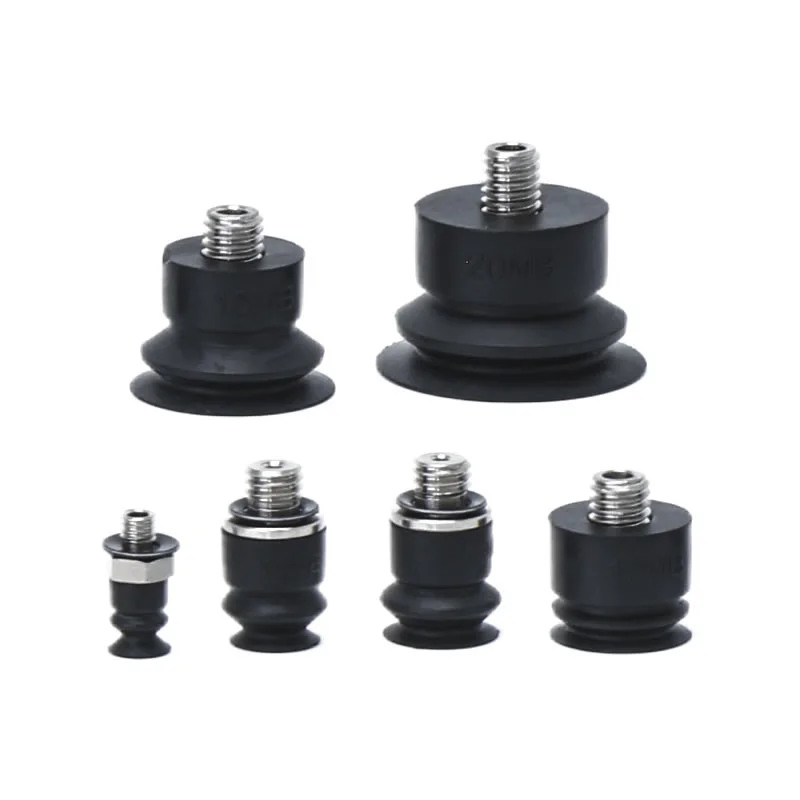

Bağlantı seçenekleri:M3×0,5 dış dişler için A3 (φ4mm vantuzlarla uyumlu) ve M5×0,8 dış dişler için A5/H5 (φ6mm, φ8mm ve daha büyük vantuzlarla uyumlu) dahil olmak üzere birden fazla dişli bağlantı mevcuttur. Bazı modeller aynı zamanda B5 iç dişli bağlantılarını da destekleyerek vakum boru hatları ve robotik kol aksesuarlarıyla kusursuz entegrasyonu kolaylaştırır.

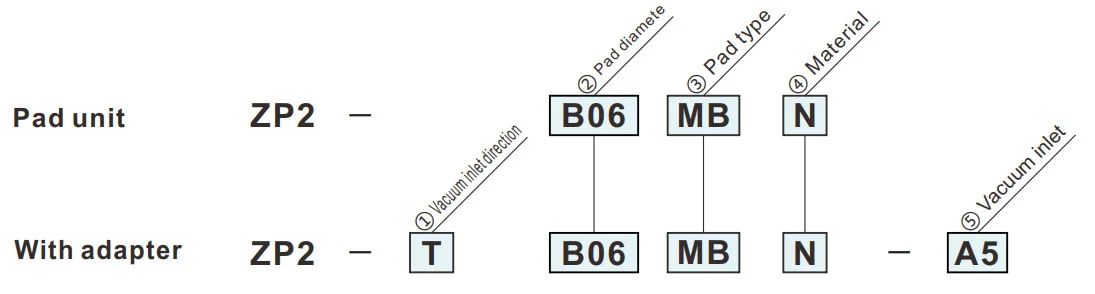

Nasıl Sipariş Verilir?
- Tampon için yer bulunmayan yerlerde kullanım için (yaylı tip).
- Eğimli adsorpsiyon yüzeyine sahip iş parçaları.
| ①Vakum giriş yönü | |
| T | Dikey |
| ③Pad tipi | |
| MB | Körük |
|
⑤ Vakum girişi
② Ped çapı(mm)
|
B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0.5(Erkek) | ● | — | — | — | — | — |
| H5 | M5x0.8(Erkek) | — | ● | ● | ● | ● | ● |
| B5 | M5x0.8(Dişi) | — | ● | ● | — | — | — |
| ④Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| U | Üretan kauçuk |
| F | FKM |
| GN | İletken NBR |
| GS | İletken silikon kauçuk |
Yeşil sembol özelleştirilmiş modellerdir.
Boyutlar(mm)
Yeşil sembol özelleştirilmiş modellerdir.
MB
Körük
B04
| Modeli | |||
|
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
|
| ZP2 | B02 | MB |
N S U F GN GS |
| B04 | |||
| B06 | |||
| 08 | |||
Referans için model: ZP2-B04MBS
Adaptör Montaj Boyutları
MB
Körük
B06,B08
| Modeli | øA | øB | øC | øD | |||
|
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
|||||
| ZP2 | B06 | MB |
N S U F GN GS |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
Referans için model: ZP2-B06MBN
Adaptör Montaj Boyutları
MB
Körük
B10,B15,B20
| Modeli | øA | øB | øC | øD | øE | ile ilgili | G | Y | |||
|
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
|||||||||
| ZP2 | B10 | MB |
N S U F GN GS |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Referans için model: ZP2-B10MBN
Adaptör Montaj Boyutları
Uygulanabilir ped: B10MB B15MB
Uygulanabilir ped: B20MB
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
|
Malzeme
Özellikler
|
Sembol | Durometre HS (±5°) |
Renk ile ilgili lastik |
İşletim sıcaklık aralık (°C) |
Yağ rezistans benzin |
Yağ rezistans benzol |
Temel rezistans |
Asit rezistans |
Hava koşullarına dayanıklılık | Ozon rezistans |
Aşınma rezistans |
Su geçirmez | Çözücü rezistans (Benzen, toluen) |
Başvuru |
| NBR | N | 50 | Siyah | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Genel işlerin transferi, Oluklu mukavva, Kaplama levhası, Demir levha ve diğerleri |
| Silikon kauçuk | S | 45 ~ 50 | Beyaz | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken, Kalıp dökümden çıkarma, İnce iş, Mutfak robotu |
| Üretan kauçuk | U | 50 ~ 60 | Kahverengi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu mukavva, Demir levha, Kaplama levhası |
| FKM | F | 60 | Siyah | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimyasal iş |
| İletken NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarı iletkenin genel çalışması (Statik elektrik direnci) | |
| İletken silikon kauçuk | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken (Statik elektrik) |
Yukarıdaki tablo söz konusu kauçuk malzemelerin yalnızca genel özelliklerini kapsamaktadır. Mavi sembol özelleştirilmiş modellerdir.
Çeşitli endüstriyel alanlardaki pnömatik bileşenlerin (vakum vantuzu) uygulama ana hatları
I. Temel güçlü yönler
II. Uygulamaların endüstriye göre çıkarılması
A. Tıp ve tıp endüstrisi
A.1: Temel gereksinimler:Temiz ve kirlilik içermeyen (FDA/GMP uyumlu), nazik ve zarar vermeyen ve çapraz bulaşmayı önleyen
A.2 Temel senaryolar:
1. İlaç ambalajı: ilaç şişesi / ilaç plakası / infüzyon torbası toplama (gıda sınıfı silikon vantuz, parçacık dökülmesi yok)
2. Tıbbi cihaz montajı: cerrahi aletler/tıbbi kateterler/protez parçalarının taşınması (ayarlanabilir negatif basınç, deformasyon koruması)
3. Biyoloji laboratuvarı: petri kabı/santrifüj tüpü/reaktif kartı transferi (kimyasallara dayanıklı, steril uyumlu)
B. Elektronik ve yarı iletken endüstrisi
B.1 Temel gereksinimler:anti-statik (10⁶-10¹¹Ω), hassas konumlandırma (hata ≤0,01mm), çizilmeye karşı dayanıklılık
B.2 Temel senaryolar:
1. Çip/Yarı İletken: levha işleme, talaş paketleme (gözenekli seramik/anti-statik silikon vantuz, kopmayı önlemek için eşit negatif basınç)
2. PCB/Bileşenler: Esnek PCB, mikro bileşenler (0402 dirençler) yüzeye monte (kırışmayı/yırtılmayı önlemek için ince silikon/jel/mikro vantuz)
3. Ekran: LCD/OLED panel, dokunmatik cam tutucu (yüksek şeffaf malzeme, leke ve çizik yok)
C. Otomobil ve otomobil parçaları endüstrisi
C.1 Temel gereksinimler:büyük emiş (tek vantuz diski ≥500N), çok özellikli adaptasyon (metal/plastik/cam), kaymaz
C.2 Temel senaryolar:
4. Gövde imalatı: çelik levha / kapı çerçevesi taşıma kaynağı (büyük çaplı kauçuk / çoklu vantuz dizisi, kaymaz doku)
5. Cam / İç : Ön cam montajı, deri koltuk yüzey transferi (Isıya dayanıklı silikon / sünger vantuz, deformasyon koruması)
6. Parçalar: motor silindiri gövdesi / şanzıman muhafazası tutucusu (vakum + mekanik kilit, düşmeyi önleyici)
D. Gıda ve ambalaj endüstrisi
D.1 Temel gereksinimler:Gıdaya uygun malzeme (FDA sertifikalı), temizlenmesi kolay, ezilmeye karşı dayanıklı
D.2 Temel senaryolar:
1. Yiyecek işleme: unlu mamuller / taze et / meyve ayırma (düşük emişli sünger vantuz, kokusuz ve yıkanması kolay)
2. Paketleme otomasyonu: paketleme poşeti açma, steril karton kalıplama (statik eleme/çok noktalı emme, ince/sert paketlemeye uygun)
E. Lojistik ve depolama endüstrisi
E.1 Temel gereklilikler:verimli adaptasyon (malların birden fazla özelliği), sabit basınç, düşmeyi önleme
E.2 Temel senaryolar:
1. Karton taşıma: e-ticaret kartonu sınıflandırma (ayarlanabilir emme dizisi, vakum basıncı)
2. Plaka/rulo: Ahşap tahta/plastik film rulosu transferi (uzun şerit/dairesel vantuz, ofseti önlemek için düzgün adsorpsiyon)
F. Yeni enerji ve özel endüstriler
F.1 Yeni enerji (lityum pil/pv):
1. Lityum pil plakası (anti-statik gözenekli vantuz, toz önleyici), fotovoltaik cam (büyük vantuzlu silikon vantuz, çizik yok)
F.2 Baskı ve kağıt
1. Kağıt/basılı madde yakalama (emici kağıt malzemesi, yırtılmayı ve mürekkep kirlenmesini önlemek için hafif negatif basınç)
III. Temel uyarlama mantığının özeti
| İş parçası özellikleri | Pipet adaptasyon programı | İlgili sektör senaryoları |
| İnce / Kırılgan / Hassas | Silikon/seramik malzeme, mikro negatif basınç, mikro emme nozulu | Elektronik yarı iletkenler, eczacılık ürünleri |
| Ağır eşyalar / Büyük boy | Kauçuk malzeme, büyük çaplı vantuz, çoklu vantuz dizisi | Otomobiller, lojistik paneller |
| Sağlık/Kirliliğin önlenmesi | Gıda/tıbbi kullanıma uygun silikon, temizlenmesi kolay yapı | İlaç, gıda |
| Yumuşak / düzensiz yüzeyler | Sünger malzeme, deforme olabilen vantuz | Araba iç mekanları, yiyecekler |
| Antistatik gereksinimler | Antistatik silikon, iyon rüzgar destekli | elektronik yarı iletken |
