Vakumlu emme, endüstriyel otomasyonda dört temel avantaja sahip "esnek kavrama" için temel bir çözümdür: zarar vermeyen kavrama, çok malzemeli/düzensiz iş parçalarına uyarlanabilirlik, temiz ve çevre koruması ve esnek çalışma. İş parçalarının farklı endüstri özelliklerine (ince/kalın, hassas/kaba, hijyenik/standart) uyarlanabilir.

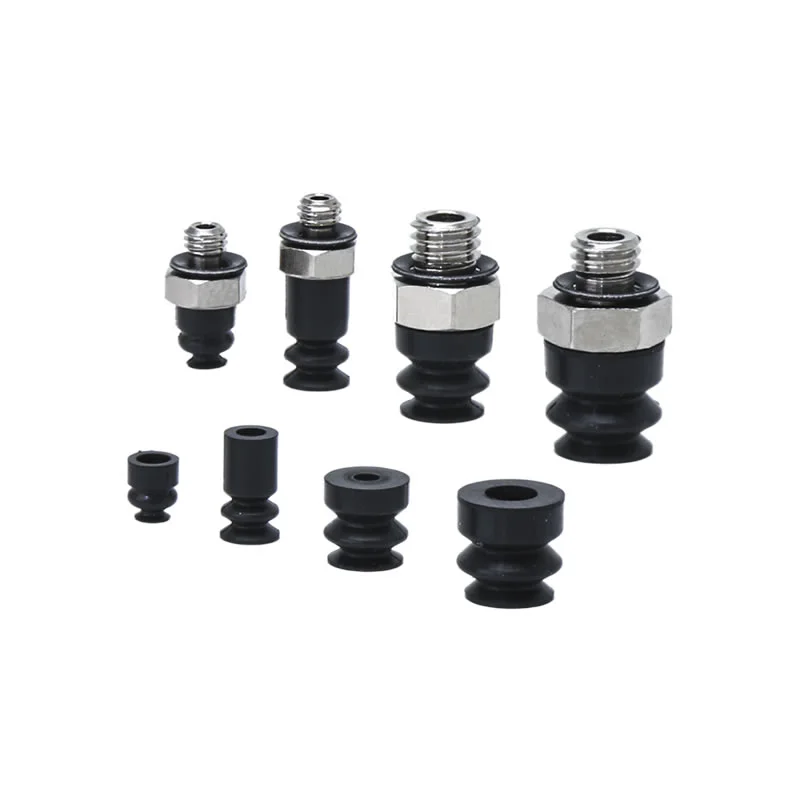

Mini Körüklü Vakum Vantuzları ZP2-ZJ
Zhejiang Comma Electric Co., Ltd.'de Çin'den gelen çok çeşitli Mini Körüklü Vakum Vantuzları ZP2-ZJ bulabilirsiniz. Bu üniteler akordeon tarzı körük tasarımına sahiptir: dört özel boyutta (φ2mm, φ4mm, φ5mm ve φ6mm) 1,5 körüklü bir yapı kullanılırken geri kalan beş boyutta (φ15mm, φ20mm, φ30mm, φ40mm ve φ46mm) 4,5 körüklü bir yapıya sahiptir. Bu serideki tüm vantuzlar yüksek kaliteli kauçuk ve silikon malzemeler kullanılarak üretilmekte olup, anti-statik modeller gibi özel malzeme seçenekleri de mevcuttur.
Tıklayın ve Seçimi Başlatın
》Ürün Bilgilerine Geri Dön
Mini Körüklü Vakum Vantuzları ZP2-ZJ
ZP2 Serisi Körüklü Vakum Ped Ünitesi
ZP2-T Serisi Adaptör Körüklü Vakum Pedli
Tanım
Nasıl Sipariş Verilir?
Özellikler / Malzeme
Uygulamalar
Kaynak
Commaelec lider üreticidir, Mini Körüklü Vakum Vantuzları ZP2-ZJ, kompakt, yüksek verimli endüstriyel ortamlarda hassas ve istikrarlı kullanım için ideal bir çözümdür.
ZP2-ZJ pedlerin temel özellikleri nelerdir?
Körük Yapısı
1,5 katmanlı (φ2–φ6) ve 4,5 katmanlı (φ15–φ46) konfigürasyonlarla akordeon tarzı tasarım
Esnek kıvrımlar düz olmayan, kavisli veya eğimli iş parçası yüzeylerine uyum sağlar
Yükseklik ve açı sapmaları için yerleşik dengeleme, konumlandırma hatalarını azaltır
Kompakt ekipman düzenleri için ideal olan ekstra tampon alanı ihtiyacını ortadan kaldırır
Malzeme Seçenekleri
NBR:genel uygulamalar için uygun maliyetli ve aşınmaya dayanıklı
Silikon:yüksek sıcaklık ve temiz ortamlar için uygundur
Elektronik ve hassas endüstriler için özelleştirilmiş malzemeler (örn. antistatik)
Virgül, partiler arasında istikrarlı malzeme kalitesi ve tutarlı performans sağlar
Yüksek Performans
Düzensiz veya eğimli yüzeylerde bile güçlü ve istikrarlı emiş gücü
Geleneksel düz kaplara kıyasla ayrılma riskini azaltır
Güvenilir çalışma için olgun vakumlu sızdırmazlık ve basınç tutma teknolojisi
Çin Mini Körüklü Vakum Vantuzları ZP2-ZJ tarafından desteklenen Üretici avantajları:maliyet verimliliği, çeşitli modeller ve istikrarlı tedarik zinciri
Doğru Mini Körüklü Vakum Vantuzları ZP2-ZJ Nasıl Seçilir
Doğru Mini Körüklü Vakum Vantuzları ZP2-ZJ'nin seçilmesi gerçek çalışma koşullarınıza bağlıdır. Aşağıdaki pratik faktörlere odaklanın:
1. İş Parçası Şekli ve Yüzeyi
Düzensiz / kavisli yüzeyler → daha iyi esneklik için daha fazla körük katmanı (4,5 katman) seçin
Küçük, hafif düzgün olmayan parçalar → 1,5 katman yeterlidir ve daha sağlamdır
Körük yapısı kavrama sırasında açı ve yükseklik farklarının telafi edilmesine yardımcı olur
2. İş Parçası Boyutu ve Ağırlığı
Küçük/hafif parçalar → φ2–φ6
Daha büyük veya daha ağır parçalar → φ15–φ46
Daha büyük çaplar daha güçlü emme kuvveti ve daha iyi stabilite sağlar
3. Çalışma Ortamı
Normal koşullar → NBR (uygun maliyetli)
Yüksek sıcaklık / temiz çevre → silikon
Elektronik / hassas parçalar → anti-statik malzemeler
Comma, belirli endüstri ihtiyaçlarını karşılamak için malzeme özelleştirmesini destekler
4. Ekipman Alanı ve Yerleşimi
Kompakt otomasyon sistemleri → ZP2-ZJ, ekstra ara bellek alanına ihtiyaç duymaması nedeniyle idealdir
Fincan yüksekliğinin ve strokunun makine tasarımınıza uygun olduğundan emin olun
Mevcut montaj ve vakum sistemleriyle uyumluluğu kontrol edin
5. Kullanım Hızı ve Doğruluğu
Yüksek hızlı alma ve yerleştirme → hızlı tepki veren daha küçük kaplar
Hassas konumlandırma gereklidir → yanlış hizalamayı azaltmak için uygun körük katmanlarını seçin
6. Stabilite Gereksinimleri
İş parçaları eğikse veya tutarsız bir şekilde konumlandırılmışsa aşağıdakilere öncelik verin:
Çok katmanlı körükler
Daha büyük temas alanı
Bu, sızdırmazlığı artırır ve emme arızasını azaltır
Pratik Seçim İpucu
Emin değilseniz şununla başlayın:
Orta boy (örn. φ15–φ30)
Silikon veya NBR malzemesi
Genel kullanım için 1,5 katman / karmaşık yüzeyler için 4,5 katman
Daha sonra gerçek test performansına göre optimizasyon yapın.

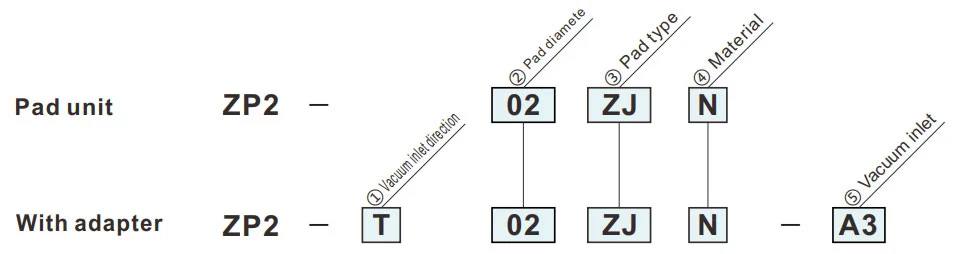

Nasıl Sipariş Verilir?
- Tampon için yer bulunmayan yerlerde kullanım için (yaylı tip).
- Eğimli adsorpsiyon yüzeyine sahip iş parçaları.
| ①Vakum giriş yönü | |
| T | Dikey |
| ③Pad tipi | |
| ZJ | Körük |
|
⑤ Vakum girişi
② Ped çapı(mm)
|
02 | 04 | 05 | 06 | |
| ø2 | ø4 | ø5 | ø6 | ||
| A3 | M3x0.5(Erkek) | ● | ● | — | — |
| A5 | M5x0.8(Erkek) | — | — | ● | ● |
| ④Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| U | Üretan kauçuk |
| F | FKM |
| GN | İletken NBR |
| GS | İletken silikon kauçuk |
Yeşil sembol özelleştirilmiş modellerdir.

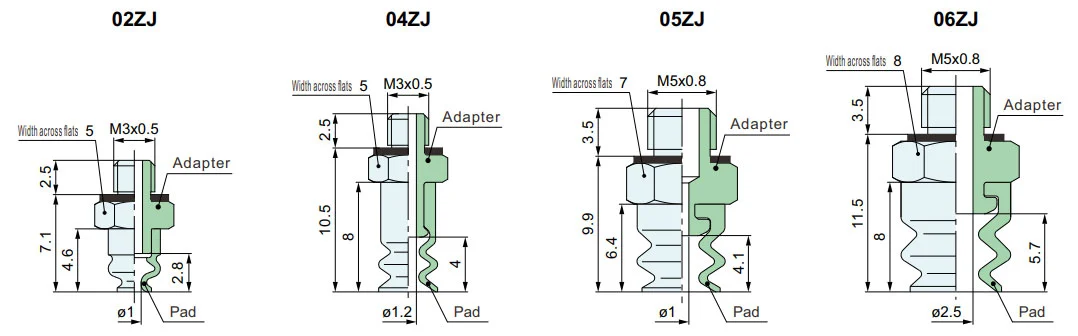

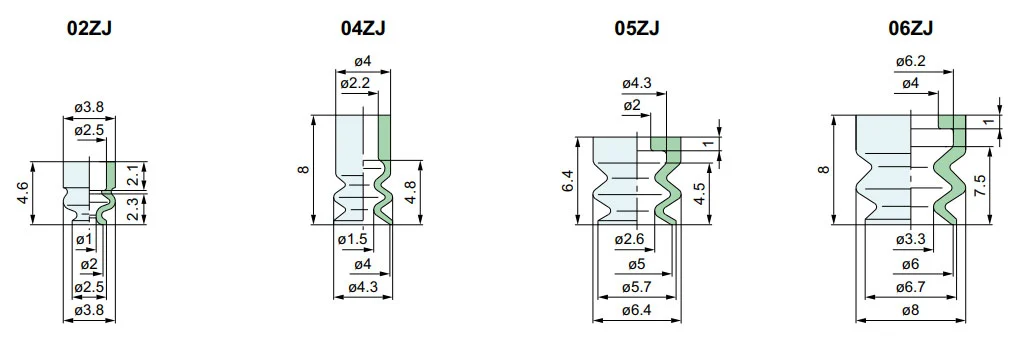

Boyutlar(mm)
Yeşil sembol özelleştirilmiş modellerdir.
ZJ
Körük
| Modeli | |||
|
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
|
| ZP2 | 02 | ZJ |
N S U F GN GS |
| 04 | |||
| 05 | |||
| 06 | |||
Referans için model: ZP2-02ZJS
ZP2-T
Dikey
| Modeli | Adaptör | |||||
|
① Vakum giriş yönü |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑤ Vakum giriş |
||
| ZP2 | T | 02 | ZJ |
N S U F GN GS |
A3 | ZP2A-T02ZJ-A3 |
| 04 | ZP2A-T04ZJ-A3 | |||||
| 05 | A5 | ZP2A-T05ZJ-A5 | ||||
| 06 | ZP2A-T06ZJ-A5 | |||||
Referans için model: ZP2-T04ZJGS-A3
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
|
Malzeme
Özellikler
|
Sembol | Durometre HS (±5°) |
Renk ile ilgili lastik |
İşletim sıcaklık aralık (°C) |
Yağ rezistans benzin |
Yağ rezistans benzol |
Temel rezistans |
Asit rezistans |
Hava koşullarına dayanıklılık | Ozon rezistans |
Aşınma rezistans |
Su geçirmez | Çözücü rezistans (Benzen, toluen) |
Başvuru |
| NBR | N | 50 | Siyah | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Genel işlerin transferi, Oluklu mukavva, Kaplama levhası, Demir levha ve diğerleri |
| Silikon kauçuk | S | 45 ~ 50 | Beyaz | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken, Kalıp dökümden çıkarma, İnce iş, Mutfak robotu |
| Üretan kauçuk | U | 50 ~ 60 | Kahverengi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu mukavva, Demir levha, Kaplama levhası |
| FKM | F | 60 | Siyah | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimyasal iş |
| İletken NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarı iletkenin genel çalışması (Statik elektrik direnci) | |
| İletken silikon kauçuk | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken (Statik elektrik) |
Yukarıdaki tablo söz konusu kauçuk malzemelerin yalnızca genel özelliklerini kapsamaktadır. Mavi sembol özelleştirilmiş modellerdir.
Çeşitli endüstriyel alanlardaki pnömatik bileşenlerin (vakum vantuzu) uygulama ana hatları
I. Temel güçlü yönler
II. Uygulamaların endüstriye göre çıkarılması
A. Tıp ve tıp endüstrisi
A.1: Temel gereksinimler:Temiz ve kirlilik içermeyen (FDA/GMP uyumlu), nazik ve zarar vermeyen ve çapraz bulaşmayı önleyen
A.2 Temel senaryolar:
1. İlaç ambalajı: ilaç şişesi / ilaç plakası / infüzyon torbası toplama (gıda sınıfı silikon vantuz, parçacık dökülmesi yok)
2. Tıbbi cihaz montajı: cerrahi aletler/tıbbi kateterler/protez parçalarının taşınması (ayarlanabilir negatif basınç, deformasyon koruması)
3. Biyoloji laboratuvarı: petri kabı/santrifüj tüpü/reaktif kartı transferi (kimyasallara dayanıklı, steril uyumlu)
B. Elektronik ve yarı iletken endüstrisi
B.1 Temel gereksinimler:anti-statik (10⁶-10¹¹Ω), hassas konumlandırma (hata ≤0,01mm), çizilmeye karşı dayanıklılık
B.2 Temel senaryolar:
1. Çip/Yarı İletken: levha işleme, talaş paketleme (gözenekli seramik/anti-statik silikon vantuz, kopmayı önlemek için eşit negatif basınç)
2. PCB/Bileşenler: Esnek PCB, mikro bileşenler (0402 dirençler) yüzeye monte (kırışmayı/yırtılmayı önlemek için ince silikon/jel/mikro vantuz)
3. Ekran: LCD/OLED panel, dokunmatik cam tutucu (yüksek şeffaf malzeme, leke ve çizik yok)
C. Otomobil ve otomobil parçaları endüstrisi
C.1 Temel gereksinimler:büyük emiş (tek vantuz diski ≥500N), çok özellikli adaptasyon (metal/plastik/cam), kaymaz
C.2 Temel senaryolar:
4. Gövde imalatı: çelik levha / kapı çerçevesi taşıma kaynağı (büyük çaplı kauçuk / çoklu vantuz dizisi, kaymaz doku)
5. Cam / İç : Ön cam montajı, deri koltuk yüzey transferi (Isıya dayanıklı silikon / sünger vantuz, deformasyon koruması)
6. Parçalar: motor silindiri gövdesi / şanzıman muhafazası tutucusu (vakum + mekanik kilit, düşmeyi önleyici)
D. Gıda ve ambalaj endüstrisi
D.1 Temel gereksinimler:Gıdaya uygun malzeme (FDA sertifikalı), temizlenmesi kolay, ezilmeye karşı dayanıklı
D.2 Temel senaryolar:
1. Yiyecek işleme: unlu mamuller / taze et / meyve ayırma (düşük emişli sünger vantuz, kokusuz ve yıkanması kolay)
2. Paketleme otomasyonu: paketleme poşeti açma, steril karton kalıplama (statik eleme/çok noktalı emme, ince/sert paketlemeye uygun)
E. Lojistik ve depolama endüstrisi
E.1 Temel gereklilikler:verimli adaptasyon (malların birden fazla özelliği), sabit basınç, düşmeyi önleme
E.2 Temel senaryolar:
1. Karton taşıma: e-ticaret kartonu sınıflandırma (ayarlanabilir emme dizisi, vakum basıncı)
2. Plaka/rulo: Ahşap tahta/plastik film rulosu transferi (uzun şerit/dairesel vantuz, ofseti önlemek için düzgün adsorpsiyon)
F. Yeni enerji ve özel endüstriler
F.1 Yeni enerji (lityum pil/pv):
1. Lityum pil plakası (anti-statik gözenekli vantuz, toz önleyici), fotovoltaik cam (büyük vantuzlu silikon vantuz, çizik yok)
F.2 Baskı ve kağıt
1. Kağıt/basılı madde yakalama (emici kağıt malzemesi, yırtılmayı ve mürekkep kirlenmesini önlemek için hafif negatif basınç)
III. Temel uyarlama mantığının özeti
| İş parçası özellikleri | Pipet adaptasyon programı | İlgili sektör senaryoları |
| İnce / Kırılgan / Hassas | Silikon/seramik malzeme, mikro negatif basınç, mikro emme nozulu | Elektronik yarı iletkenler, eczacılık ürünleri |
| Ağır eşyalar / Büyük boy | Kauçuk malzeme, büyük çaplı vantuz, çoklu vantuz dizisi | Otomobiller, lojistik paneller |
| Sağlık/Kirliliğin önlenmesi | Gıda/tıbbi kullanıma uygun silikon, temizlenmesi kolay yapı | İlaç, gıda |
| Yumuşak / düzensiz yüzeyler | Sünger malzeme, deforme olabilen vantuz | Araba iç mekanları, yiyecekler |
| Antistatik gereksinimler | Antistatik silikon, iyon rüzgar destekli | elektronik yarı iletken |
