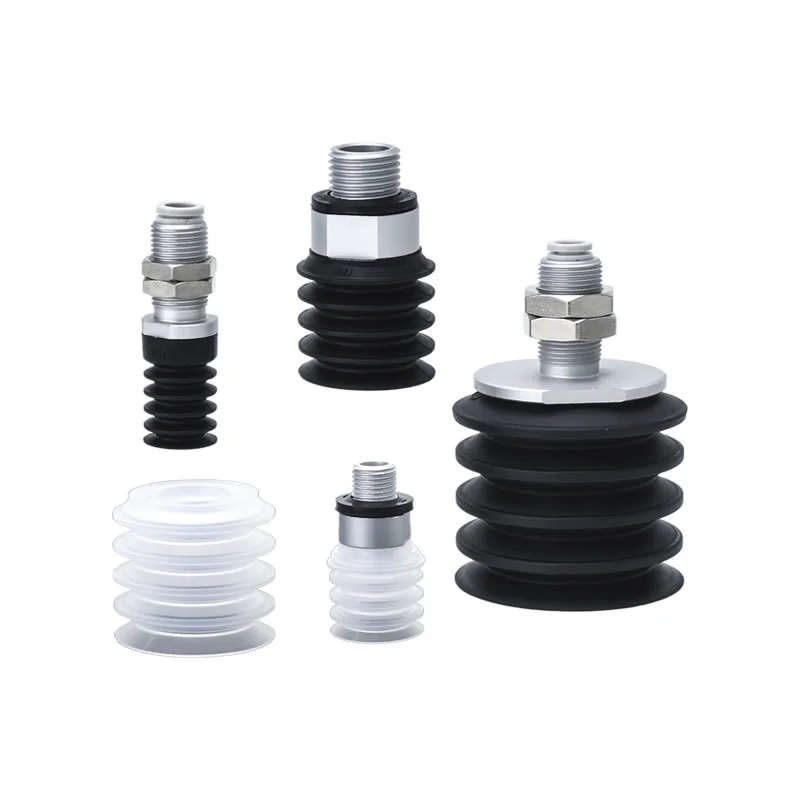

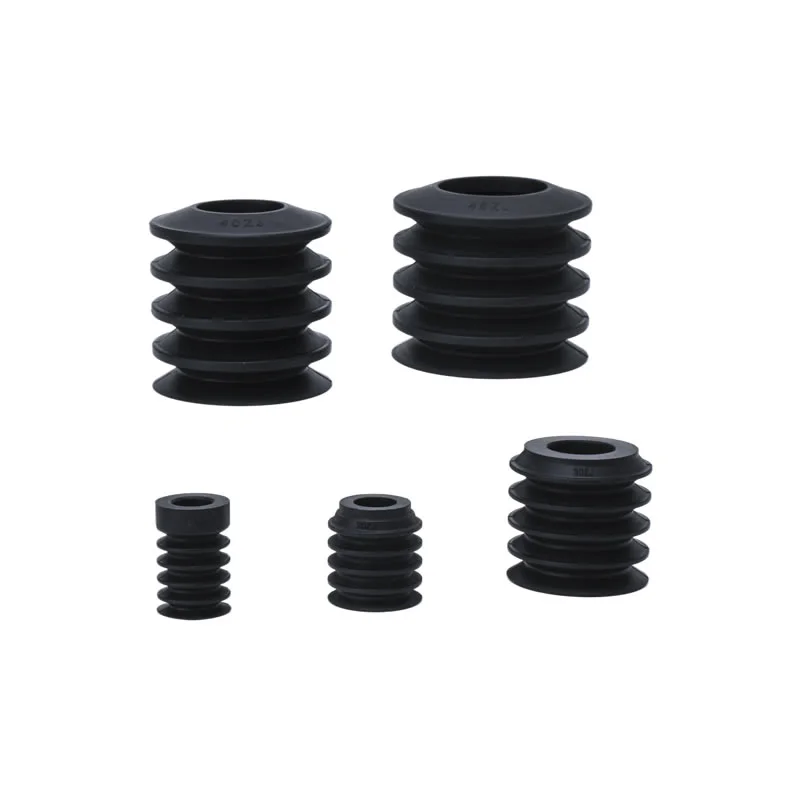

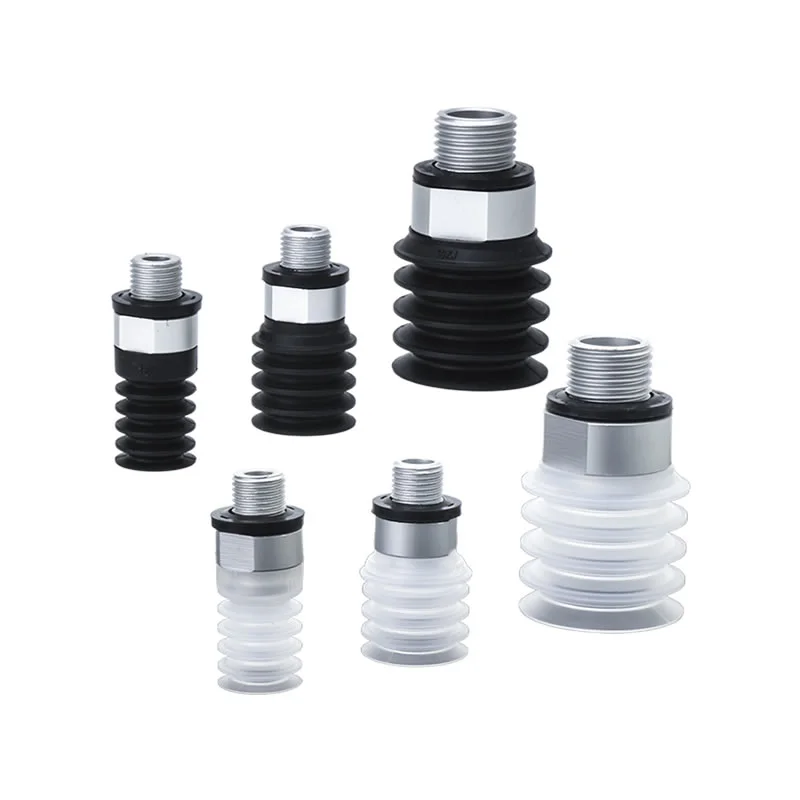

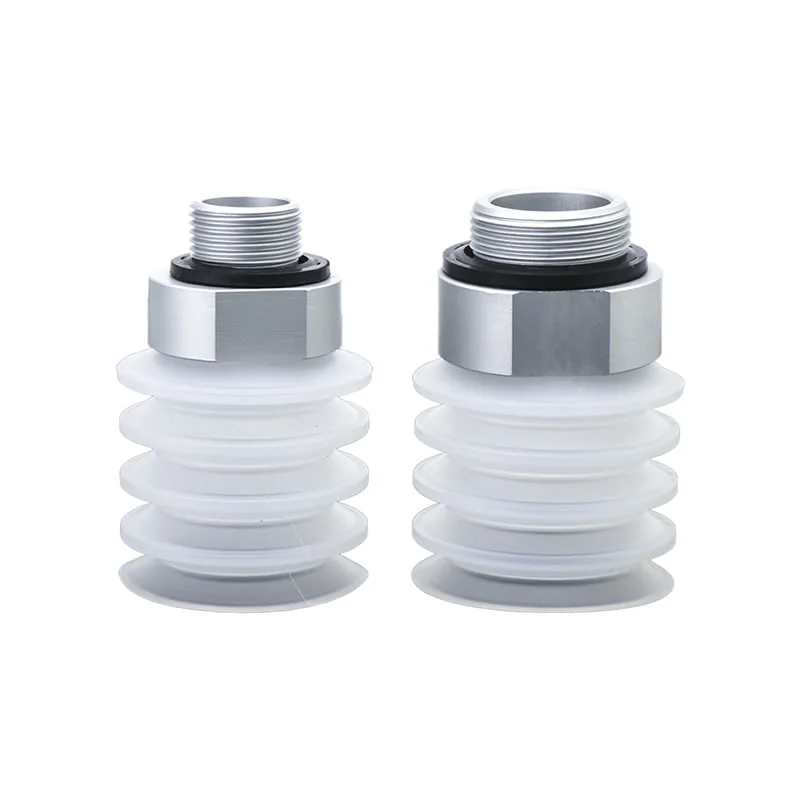

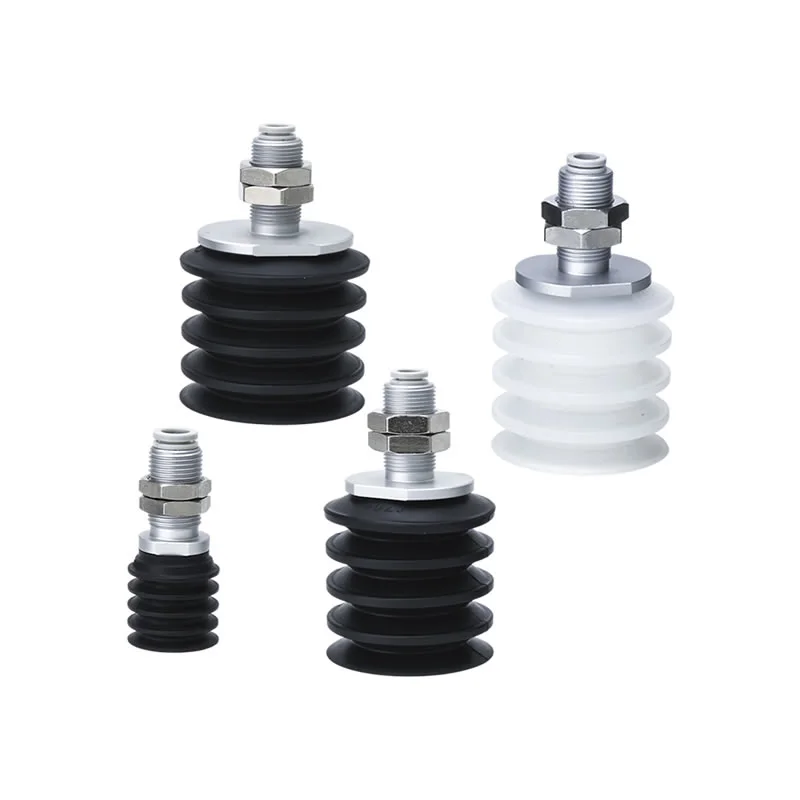

Körüklü Vakum Vantuzları ZP2-ZJ
Commaelec Fabrikasının Körüklü Vakum Vantuzları ZP2-ZJ, maliyet etkinliğini güvenilir performansla birleştiren endüstriyel otomasyon uygulamaları için bir çözüm sunar. Akordeon körük tasarımı (φ2–φ6 için 1,5 katmanlı, φ15–φ46 için 4,5 katmanlı) düz olmayan ve açılı yüzeylere uyum sağlayarak konum sapmalarını telafi eder ve istikrarlı emiş sağlar. Yüksek kaliteli malzemeler ve olgun vakum teknolojisiyle üretilen bu ürünler, güçlü yapışma sağlar ve istikrarlı tedarikle Özelleştirilmiş çözümleri destekler.
Tıklayın ve Seçimi Başlatın
》Ürün Bilgilerine Geri Dön
Körüklü Vakum Vantuzları ZP2-ZJ
ZP2 Serisi Körüklü Vakum Ped Ünitesi
ZP2-T Serisi Adaptör Körüklü Vakum Pedli
Tanım
Nasıl Sipariş Verilir?
Özellikler / Malzeme
Uygulamalar
Kaynak
Körüklü Vakum Vantuzlarının Avantajları ZP2-ZJ
Yüksek Hızlı Kullanım
Otomatik sistemlerde hızlı yanıt vermek üzere tasarlanmış olup, yüksek döngülü alma ve yerleştirme işlemleri sırasında istikrarlı emiş sağlar.
Üstün Uyarlanabilirlik
Esnek körük yapısı, güvenilir sızdırmazlık için düz olmayan, kavisli veya eğimli yüzeylere kolayca uyum sağlar.
Kompakt / Yerden Tasarruflu
Ek ara belleğe alma alanına gerek olmaması, onu kompakt ekipmanlar ve yoğun düzenler için ideal kılar.
Malzeme Çeşitliliği
Farklı sıcaklıklara ve çalışma ortamlarına uyacak şekilde NBR, silikon ve özelleştirilmiş malzemeler mevcuttur.
İşaretsiz Seçenekler
İsteğe bağlı iz bırakmayan malzemeler, cam veya elektronik bileşenler gibi hassas yüzeylerin korunmasına yardımcı olur.
SSS
ZJ tarzı nedir?
Körüklü Vakum Vantuzları ZP2-ZJ, esneklik ve stabilite için tasarlanmış bir akordeon (körük) yapısına sahiptir.
1,5 katmanlı (φ2–φ6) ve 4,5 katmanlı (φ15–φ46) tasarımlarda mevcuttur
Düzensiz, kavisli veya eğimli yüzeylere uyum sağlar
Kullanım sırasındaki yükseklik ve açı sapmalarını telafi eder
Kompakt otomasyon kurulumları için ideal olan ek tampon alanı ihtiyacını ortadan kaldırır
Hangi malzemeler mevcut?
NBR: genel kullanım için uygun maliyetli ve aşınmaya dayanıklı
Silikon: Yüksek sıcaklık ve temiz ortamlar için uygundur
Özelleştirilmiş malzemeler: ZP2-ZJ körüklü vakum vantuzunun anti-statik çeşitleri veya belirli endüstri gereksinimlerine göre uyarlanmış özel kompozit malzemeleri mevcuttur.
Commaelec tutarlı malzeme kalitesi sağlar ve çalışma koşullarına göre özel çözümleri destekler
Tipik uygulamalar nelerdir?
Robotik alma ve yerleştirme sistemleri
Düzensiz veya açılı iş parçalarının taşınması
Elektronik, küçük parça montajı ve hassas imalat
Alanın sınırlı olduğu kompakt otomasyon ekipmanları
Nasıl yapılandırılırlar?
Çoklu boyutlar: φ2, φ4, φ5, φ6, φ15, φ20, φ30, φ40, φ46
Uygulama ihtiyaçlarına göre 1,5 katmanlı veya 4,5 katmanlı körük seçeneği
Çeşitli montaj ve vakum sistemleriyle uyumlu
Belirli projeler için özelleştirilmiş konfigürasyonları destekler

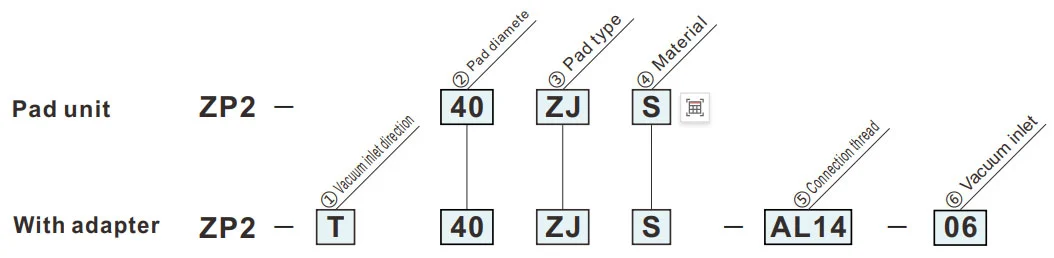

Nasıl Sipariş Verilir?
- Tampon için yer bulunmayan yerlerde kullanım için (yaylı tip).
- Eğimli adsorpsiyon yüzeyine sahip iş parçaları.
| ③Pad tipi | |
| ZJ | Körük (4,5 Kademeli) |
| ④ Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| U | Üretan kauçuk |
| F | FKM |
| GN | İletken NBR |
| GS | İletken silikon kauçuk |
Yeşil sembol özelleştirilmiş modellerdir.
| ①Vakum giriş yönü |
⑤ ⑥
② Ped çapı(mm)
|
B15 | B20 | B30 | 40 | 46 | |||||
| ø15 | ø20 | ø30 | ø40 | ø46 | |||||||
| T | Dikey |
|
⑤Bağlantı dişi | Erkek konu | AL12 | M12x1.0 | ● | ● | - | - | - |
| AL14 | M14x1.0 | - | - | ● | ● | ● | |||||
| ⑥Vakum girişi | Tek dokunuşla montaj | 06 | ø6 | ● | ● | ● | ● | ● | |||
|
Erkek konu | A10 | M10x1.0 | ● | ● | - | - | - | |||
| A16 | M16x1.0 | - | - | ● | - | - | |||||
| A20 | M20 x1,5 | - | - | - | ● | - | |||||
| A30 | M30 x1,5 | - | - | - | - | ● | |||||
Boyutlar(mm)
Yeşil sembol özelleştirilmiş modellerdir.
ZJ
Körük

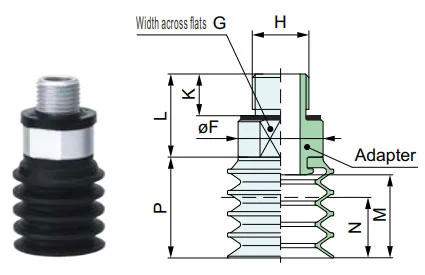

| Modeli | øA | øB | øC | øD | øE | P | Y | |||
|
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
||||||||
| ZP2 | B15 | ZJ |
N S U F GN GS |
14 | 15 | 6.7 | 8 | 15 | 23 | 16.2 |
| B20 | 19 | 20 | 13 | 9 | 21 | 18 | ||||
| B30 | 29 | 30 | 19.5 | 14 | 24 | 28.5 | 25.5 | |||
| 40 | 40 | 44 | 29 | 21 | 44 | 40.2 | ||||
| 46 | 46 | 50 | 35 | 27 | 30 | |||||
Referans için model: ZP2-B15ZJS
ZP2-T
Dikey
| Modeli | ile ilgili | G | H | K | L | M | N | P | Adaptör | |||||
|
① Vakum giriş yönü |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑥ Vakum giriş |
||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
A10 | 15 | 14 | M10x1 | 8.8 | 17.5 | 16.2 | 9 | 23 | ZP2A-Z31-1P |
| B20 | 16 | 12 | 21 | ZP2A-Z31-2P | ||||||||||
| B30 | A16 | 24 | 21 | M16x1.5 | 11.8 | 23.5 | 23.5 | 17.5 | 28.5 | ZP2A-Z31-3P | ||||
| 40 | A20 | 34 | 30 | M20x1.5 | 26.5 | 38.5 | 30 | 44 | ZP2A-Z31-4P | |||||
| 46 | A30 | 42 | 38 | M30x1.5 | 11.4 | 29.5 | ZP2A-Z31-5P | |||||||
Referans için model: ZP2-TB15ZJS-A10
ZP2-T
Dikey

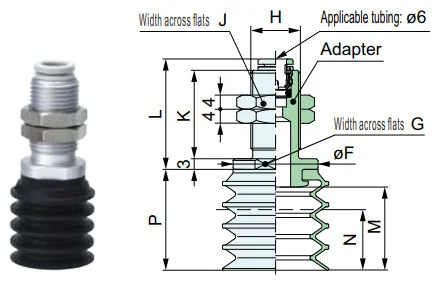

| Modeli | ile ilgili | G | H | J | K | L | M | N | P | Adaptör | ||||||
|
① Vakum giriş yönü |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑤ Bağlantı iplik |
⑥ Vakum giriş |
|||||||||||
| ZP2 | T | B15 | ZJ |
N S U F GN GS |
AL12 | 06 | 15 | 14 | M12x1 | 17 | 20 | 26.2 | 16.2 | 9 | 23 | ZP2A-Z32-1 |
| B20 | 16 | 12 | 21 | ZP2A-Z32-2 | ||||||||||||
| B30 | AL14 | 24 | 21 | M14x1 | 19 | 25 | 31.2 | 23.5 | 17.5 | 28.5 | ZP2A-Z32-3 | |||||
| 40 | 34 | 30 | 38.5 | 30 | 44 | ZP2A-Z32-4 | ||||||||||
| 46 | 42 | 38 | ZP2A-Z32-5 | |||||||||||||
Referans için model: ZP2-TB30ZJS-AL14-06
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
|
Malzeme
Özellikler
|
Sembol | Durometre HS (±5°) |
Renk ile ilgili lastik |
İşletim sıcaklık aralık (°C) |
Yağ rezistans benzin |
Yağ rezistans benzol |
Temel rezistans |
Asit rezistans |
Hava koşullarına dayanıklılık | Ozon rezistans |
Aşınma rezistans |
Su geçirmez | Çözücü rezistans (Benzen, toluen) |
Başvuru |
| NBR | N | 50 | Siyah | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Genel işlerin transferi, Oluklu mukavva, Kaplama levhası, Demir levha ve diğerleri |
| Silikon kauçuk | S | 45 ~ 50 | Beyaz | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken, Kalıp dökümden çıkarma, İnce iş, Mutfak robotu |
| Üretan kauçuk | U | 50 ~ 60 | Kahverengi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu mukavva, Demir levha, Kaplama levhası |
| FKM | F | 60 | Siyah | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimyasal iş |
| İletken NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarı iletkenin genel çalışması (Statik elektrik direnci) | |
| İletken silikon kauçuk | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken (Statik elektrik) |
Yukarıdaki tablo söz konusu kauçuk malzemelerin yalnızca genel özelliklerini kapsamaktadır. Mavi sembol özelleştirilmiş modellerdir.
Çeşitli endüstriyel alanlardaki pnömatik bileşenlerin (vakum vantuzu) uygulama ana hatları
I. Temel güçlü yönler
II. Uygulamaların endüstriye göre çıkarılması
A. Tıp ve tıp endüstrisi
A.1: Temel gereksinimler:Temiz ve kirlilik içermeyen (FDA/GMP uyumlu), nazik ve zarar vermeyen ve çapraz bulaşmayı önleyen
A.2 Temel senaryolar:
1. İlaç ambalajı: ilaç şişesi / ilaç plakası / infüzyon torbası toplama (gıda sınıfı silikon vantuz, parçacık dökülmesi yok)
2. Tıbbi cihaz montajı: cerrahi aletler/tıbbi kateterler/protez parçalarının taşınması (ayarlanabilir negatif basınç, deformasyon koruması)
3. Biyoloji laboratuvarı: petri kabı/santrifüj tüpü/reaktif kartı transferi (kimyasallara dayanıklı, steril uyumlu)
B. Elektronik ve yarı iletken endüstrisi
B.1 Temel gereksinimler:anti-statik (10⁶-10¹¹Ω), hassas konumlandırma (hata ≤0,01mm), çizilmeye karşı dayanıklılık
B.2 Temel senaryolar:
1. Çip/Yarı İletken: levha işleme, talaş paketleme (gözenekli seramik/anti-statik silikon vantuz, kopmayı önlemek için eşit negatif basınç)
2. PCB/Bileşenler: Esnek PCB, mikro bileşenler (0402 dirençler) yüzeye monte (kırışmayı/yırtılmayı önlemek için ince silikon/jel/mikro vantuz)
3. Ekran: LCD/OLED panel, dokunmatik cam tutucu (yüksek şeffaf malzeme, leke ve çizik yok)
C. Otomobil ve otomobil parçaları endüstrisi
C.1 Temel gereksinimler:büyük emiş (tek vantuz diski ≥500N), çok özellikli adaptasyon (metal/plastik/cam), kaymaz
C.2 Temel senaryolar:
4. Gövde imalatı: çelik levha / kapı çerçevesi taşıma kaynağı (büyük çaplı kauçuk / çoklu vantuz dizisi, kaymaz doku)
5. Cam / İç : Ön cam montajı, deri koltuk yüzey transferi (Isıya dayanıklı silikon / sünger vantuz, deformasyon koruması)
6. Parçalar: motor silindiri gövdesi / şanzıman muhafazası tutucusu (vakum + mekanik kilit, düşmeyi önleyici)
D. Gıda ve ambalaj endüstrisi
D.1 Temel gereksinimler:Gıdaya uygun malzeme (FDA sertifikalı), temizlenmesi kolay, ezilmeye karşı dayanıklı
D.2 Temel senaryolar:
1. Yiyecek işleme: unlu mamuller / taze et / meyve ayırma (düşük emişli sünger vantuz, kokusuz ve yıkanması kolay)
2. Paketleme otomasyonu: paketleme poşeti açma, steril karton kalıplama (statik eleme/çok noktalı emme, ince/sert paketlemeye uygun)
E. Lojistik ve depolama endüstrisi
E.1 Temel gereklilikler:verimli adaptasyon (malların birden fazla özelliği), sabit basınç, düşmeyi önleme
E.2 Temel senaryolar:
1. Karton taşıma: e-ticaret kartonu sınıflandırma (ayarlanabilir emme dizisi, vakum basıncı)
2. Plaka/rulo: Ahşap tahta/plastik film rulosu transferi (uzun şerit/dairesel vantuz, ofseti önlemek için düzgün adsorpsiyon)
F. Yeni enerji ve özel endüstriler
F.1 Yeni enerji (lityum pil/pv):
1. Lityum pil plakası (anti-statik gözenekli vantuz, toz önleyici), fotovoltaik cam (büyük vantuzlu silikon vantuz, çizik yok)
F.2 Baskı ve kağıt
1. Kağıt/basılı madde yakalama (emici kağıt malzemesi, yırtılmayı ve mürekkep kirlenmesini önlemek için hafif negatif basınç)
III. Temel uyarlama mantığının özeti
| İş parçası özellikleri | Pipet adaptasyon programı | İlgili sektör senaryoları |
| İnce / Kırılgan / Hassas | Silikon/seramik malzeme, mikro negatif basınç, mikro emme nozulu | Elektronik yarı iletkenler, eczacılık ürünleri |
| Ağır eşyalar / Büyük boy | Kauçuk malzeme, büyük çaplı vantuz, çoklu vantuz dizisi | Otomobiller, lojistik paneller |
| Sağlık/Kirliliğin önlenmesi | Gıda/tıbbi kullanıma uygun silikon, temizlenmesi kolay yapı | İlaç, gıda |
| Yumuşak / düzensiz yüzeyler | Sünger malzeme, deforme olabilen vantuz | Araba iç mekanları, yiyecekler |
| Antistatik gereksinimler | Antistatik silikon, iyon rüzgar destekli | elektronik yarı iletken |
Kurulum Kılavuzu
PDF'yi İndir
Uyarı +Dikkat （Kullanmadan Önce Okuyun）
PDF'yi İndir
