Vakumlu emme, endüstriyel otomasyonda dört temel avantaja sahip "esnek kavrama" için temel bir çözümdür: zarar vermeyen kavrama, çok malzemeli/düzensiz iş parçalarına uyarlanabilirlik, temiz ve çevre koruması ve esnek çalışma. İş parçalarının farklı endüstri özelliklerine (ince/kalın, hassas/kaba, hijyenik/standart) uyarlanabilir.
Yüksek Sertlikli Vakum Vantuzları ZP3E
Yüksek Sertliğe Sahip Vakum Vantuzları ZP3E, büyük veya gözenekli iş parçalarının ağır yük taşıması için tasarlanmıştır. Yivli sızdırmazlık yüzeyi ve akordeon yapısıyla düz olmayan yüzeylerde güçlü yapışma sağlar. Cam, metal levhalar ve ambalajlar için ideal olan bu ürünler, yüksek akışlı otomasyon sistemlerinde istikrarlı tutuş, iz bırakmayan kullanım ve güvenilir performans sunar. Aynı zamanda elektronik imalatı, otomotiv montajı ve lojistik sınıflandırma gibi sektörlerdeki üretim hatlarında da yaygın olarak kullanılmaktadır.
Tıklayın ve Seçimi Başlatın
》Ürün Bilgilerine Geri Dön
Yüksek Sertlikli Vakum Vantuzları ZP3E
ZP3E Serisi Yüksek Sertlikli Vakum Pedi Ünitesi
ZP3E-T Serisi Adaptörlü Yüksek Sertlikli Vakum Pedleri
Tamponlu Yüksek Sertlikli Vakum Pedli ZP3E-T Serisi
ZP3E-Y Serisi Adaptörlü Yüksek Sertlikli Vakum Pedleri
Tamponlu Yüksek Sertlikli Vakum Pedli ZP3E-Y Serisi
Tanım
Nasıl Sipariş Verilir?
Özellikler / Malzeme
Uygulamalar
Kaynak
Yüksek Sertlikli Vakum Vantuzları ZP3E, ağır yük, geniş alanlı iş parçası taşıma için tasarlanmış endüstriyel sınıf vakum kaplarıdır. Pürüzlü veya az geçirgen yüzeylerde bile güçlü yapışma, yüksek hava geçirmezlik ve dengeli kavrama gerektiren uygulamalar için idealdir.
Temel Özellikler
Ağır Hizmet Taşıma Yeteneği
Yüksek Sertlikli Vakum Vantuzları ZP3E özellikle karton, cam paneller ve metal levhalar gibi büyük ve ağır iş parçaları için tasarlanmıştır
Çap aralığı:32 mm'den 125 mm'ye
Tek katmanlı ve çift katmanlı konfigürasyonlarda mevcuttur
Gelişmiş Sızdırmazlık Performansı
Yivli emme yüzeyi kavrama stabilitesini artırır ve vakumu korur
Akordeon şeklindeki sızdırmazlık yapısı eğimli veya düz olmayan yüzeylere uyum sağlar
Kavisli veya düzensiz iş parçalarında bile güvenilir yapışma sağlar
Gözenekli Malzemeler için Optimize Edilmiştir
Karton, mukavva ve diğer geçirgen malzemeler için uygundur
Yüksek akışlı vakum sistemleriyle etkili bir şekilde çalışır
Hafif hava sızıntısına rağmen tutarlı emiş sağlar
Esnek Kurulum
Farklı otomasyon kurulumları için çoklu montaj seçenekleri
Robotik kollar ve otomatik üretim hatlarıyla uyumlu
Uygulamalar
Endüstriyel Otomasyon Ekipmanları
Kağıt kutu şekillendirme makineleri:Karton levhaların taşınması ve konumlandırılması
Paketleme sistemleri:Ağır kartonları ve malzemeleri istifleyin ve taşıyın
Robotik otomasyon:Montaj hatlarında stabil kavrama ve hızlı bırakma
İş Parçası Taşıma
Cam işleme:Pürüzsüz, ağır cam panellerin iz bırakmadan taşınması
Metal ve plastik levhalar:Çelik levhalar, alüminyum levhalar ve kalın plastik levhalar
Lojistik ve depolama:Ağır ürünlerin otomatik istiflenmesi
Performans Avantajları
Yüksek sertlikteki yapı, ağır yük taşıma sırasında stabilite sağlar.
İz bırakmayan tasarım, cam gibi hassas yüzeyleri hasara karşı korur.
Sağlam vakum tutma kapasitesi, zorlu ortamlarda güvenilir çalışma sağlar.
Yüksek Sertlikli Vakum Vantuzları ZP3E elektronik, otomotiv, lojistik ve imalat endüstrilerinde kullanıma uygundur.
Neden Çin Yapımı ZP3E Vakum Bardaklarını Seçmelisiniz?
Güvenilir performansla uygun maliyetli üretim
Yüksek kaliteli silikon ve gelişmiş vakumlu sızdırmazlık kullanan olgun teknoloji
Farklı endüstriyel ihtiyaçları karşılayacak geniş ürün yelpazesi
Hızlı ve tutarlı teslimat sağlayan istikrarlı tedarik zinciri

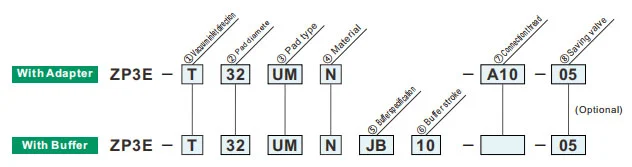

Nasıl Sipariş Verilir?
| ②Pad çapı(mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Pad tipi | |
| UM | Oluklu düz tip |
| BM | Kaburgalı ve oluklu körük tipi |
| ④Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| U | Üretan kauçuk |
| F | FKM |
| GN | İletken NBR |
| GS | İletken silikon kauçuk |
Yeşil sembol özelleştirilmiş modellerdir.
| ⑧Plaka | |
| Sıfır | Plakasız |
| P | Plakalı |
|
Modeli
②Pad çapı (mm)
|
Oluklu düz tip (UM) | Oluklu ve oluklu körük tipi (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①Vakum giriş yönü | |
| T | Dikey |
| Y | Yanal |
| ②Pad çapı(mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Pad tipi | |
| UM | Oluklu düz tip |
| BM | Kaburgalı ve oluklu körük tipi |
| ④Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| U | Üretan kauçuk |
| F | FKM |
| GN | İletken NBR |
| GS | İletken silikon kauçuk |
Yeşil sembol özelleştirilmiş modellerdir.
| ⑦Vakum girişi | ZP3E-T /Dikey | ZP3E-Y / Yanal | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Erkek Konu | A10 | M10 x1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16 x1,5 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1,5 | — | ● | — | ● | |
| Dişi Konu | B8 | M8 x1,25 | ● | — | ● | — |
| B10 | M10 x1,5 | ● | — | — | — | |
| B12 | M12 x1,75 | — | ● | — | ● | |
| B18 | M18 x1,5 | — | ● | — | — | |
| ⑤Tampon spesifikasyonu | |
| JB | Döner (Pirinç, Burçlu) |
| JF | Döner (Çelik, Burçlu) |
| bilgi bankası | Dönmeyen (Pirinç, Burçlu) |
| ⑦Vakum girişi | A14 | Sıfır | A18 | Sıfır | |
| M14x1 | M18x1.5 | M18x1.5 | M22x1.5 | ||
| ⑥Tampon vuruşu | ø32~ø50 | ø32~ø50 | ø63~ø80 | ø63~ø125 | |
| 10 | 10 mm | ● | ● | ● | ● |
| 20 | 20mm | ● | — | — | — |
| 25 | 25mm | — | ● | ● | ● |
| 30 | 30mm | ● | ● | ● | ● |
| 50 | 50 mm | — | ● | ● | ● |
| 75 | 75mm | — | ● | ● | ● |
| 100 | 100 mm | — | — | — | ● |
| ⑧Tasarruf valfi sabit deliği | |||
| boyut (mm) |
Ped çapı | ||
| ø32~ø50 | ø63~ø125 | ||
| 05 | ø0,5 | ● | — |
| 07 | ø0,7 | ● | — |
| 10 | ø1.0 | ● | — |
| 01 | Referans SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Yay reaktif kuvveti
| Bağlantı ipliği | Sıkma torku±%5 [N·m] | Tampon vuruşu (mm) | Yay reaktif kuvveti[N] | ||
| Pirinç, Burçlu (JB/KB) | Çelik, Burçlu (JF) | 0 vuruşta | Tam vuruşta | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
|
Malzeme
Özellikler
|
Sembol | Durometre HS (±5°) |
Renk ile ilgili lastik |
İşletim sıcaklık aralık (°C) |
Yağ rezistans benzin |
Yağ rezistans benzol |
Temel rezistans |
Asit rezistans |
Hava koşullarına dayanıklılık | Ozon rezistans |
Aşınma rezistans |
Su geçirmez | Çözücü rezistans (Benzen, toluen) |
Başvuru |
| NBR | N | 50 | Siyah | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Genel işlerin transferi, Oluklu mukavva, Kaplama levhası, Demir levha ve diğerleri |
| Silikon kauçuk | S | 45 ~ 50 | Beyaz | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken, Kalıp dökümden çıkarma, İnce iş, Mutfak robotu |
| Üretan kauçuk | U | 50 ~ 60 | Kahverengi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu mukavva, Demir levha, Kaplama levhası |
| FKM | F | 60 | Siyah | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimyasal iş |
| İletken NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarı iletkenin genel çalışması (Statik elektrik direnci) | |
| İletken silikon kauçuk | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken (Statik elektrik) |
Yukarıdaki tablo söz konusu kauçuk malzemelerin yalnızca genel özelliklerini kapsamaktadır. Mavi sembol özelleştirilmiş modellerdir.
Çeşitli endüstriyel alanlardaki pnömatik bileşenlerin (vakum vantuzu) uygulama ana hatları
I. Temel güçlü yönler
II. Uygulamaların endüstriye göre çıkarılması
A. Tıp ve tıp endüstrisi
A.1: Temel gereksinimler:Temiz ve kirlilik içermeyen (FDA/GMP uyumlu), nazik ve zarar vermeyen ve çapraz bulaşmayı önleyen
A.2 Temel senaryolar:
1. İlaç ambalajı: ilaç şişesi / ilaç plakası / infüzyon torbası toplama (gıda sınıfı silikon vantuz, parçacık dökülmesi yok)
2. Tıbbi cihaz montajı: cerrahi aletler/tıbbi kateterler/protez parçalarının taşınması (ayarlanabilir negatif basınç, deformasyon koruması)
3. Biyoloji laboratuvarı: petri kabı/santrifüj tüpü/reaktif kartı transferi (kimyasallara dayanıklı, steril uyumlu)
B. Elektronik ve yarı iletken endüstrisi
B.1 Temel gereksinimler:anti-statik (10⁶-10¹¹Ω), hassas konumlandırma (hata ≤0,01mm), çizilmeye karşı dayanıklılık
B.2 Temel senaryolar:
1. Çip/Yarı İletken: levha işleme, talaş paketleme (gözenekli seramik/anti-statik silikon vantuz, kopmayı önlemek için eşit negatif basınç)
2. PCB/Bileşenler: Esnek PCB, mikro bileşenler (0402 dirençler) yüzeye monte (kırışmayı/yırtılmayı önlemek için ince silikon/jel/mikro vantuz)
3. Ekran: LCD/OLED panel, dokunmatik cam tutucu (yüksek şeffaf malzeme, leke ve çizik yok)
C. Otomobil ve otomobil parçaları endüstrisi
C.1 Temel gereksinimler:büyük emiş (tek vantuz diski ≥500N), çok özellikli adaptasyon (metal/plastik/cam), kaymaz
C.2 Temel senaryolar:
4. Gövde imalatı: çelik levha / kapı çerçevesi taşıma kaynağı (büyük çaplı kauçuk / çoklu vantuz dizisi, kaymaz doku)
5. Cam / İç : Ön cam montajı, deri koltuk yüzey transferi (Isıya dayanıklı silikon / sünger vantuz, deformasyon koruması)
6. Parçalar: motor silindiri gövdesi / şanzıman muhafazası tutucusu (vakum + mekanik kilit, düşmeyi önleyici)
D. Gıda ve ambalaj endüstrisi
D.1 Temel gereksinimler:Gıdaya uygun malzeme (FDA sertifikalı), temizlenmesi kolay, ezilmeye karşı dayanıklı
D.2 Temel senaryolar:
1. Yiyecek işleme: unlu mamuller / taze et / meyve ayırma (düşük emişli sünger vantuz, kokusuz ve yıkanması kolay)
2. Paketleme otomasyonu: paketleme poşeti açma, steril karton kalıplama (statik eleme/çok noktalı emme, ince/sert paketlemeye uygun)
E. Lojistik ve depolama endüstrisi
E.1 Temel gereklilikler:verimli adaptasyon (malların birden fazla özelliği), sabit basınç, düşmeyi önleme
E.2 Temel senaryolar:
1. Karton taşıma: e-ticaret kartonu sınıflandırma (ayarlanabilir emme dizisi, vakum basıncı)
2. Plaka/rulo: Ahşap tahta/plastik film rulosu transferi (uzun şerit/dairesel vantuz, ofseti önlemek için düzgün adsorpsiyon)
F. Yeni enerji ve özel endüstriler
F.1 Yeni enerji (lityum pil/pv):
1. Lityum pil plakası (anti-statik gözenekli vantuz, toz önleyici), fotovoltaik cam (büyük vantuzlu silikon vantuz, çizik yok)
F.2 Baskı ve kağıt
1. Kağıt/basılı madde yakalama (emici kağıt malzemesi, yırtılmayı ve mürekkep kirlenmesini önlemek için hafif negatif basınç)
III. Temel uyarlama mantığının özeti
| İş parçası özellikleri | Pipet adaptasyon programı | İlgili sektör senaryoları |
| İnce / Kırılgan / Hassas | Silikon/seramik malzeme, mikro negatif basınç, mikro emme nozulu | Elektronik yarı iletkenler, eczacılık ürünleri |
| Ağır eşyalar / Büyük boy | Kauçuk malzeme, büyük çaplı vantuz, çoklu vantuz dizisi | Otomobiller, lojistik paneller |
| Sağlık/Kirliliğin önlenmesi | Gıda/tıbbi kullanıma uygun silikon, temizlenmesi kolay yapı | İlaç, gıda |
| Yumuşak / düzensiz yüzeyler | Sünger malzeme, deforme olabilen vantuz | Araba iç mekanları, yiyecekler |
| Antistatik gereksinimler | Antistatik silikon, iyon rüzgar destekli | elektronik yarı iletken |
