Vakumlu emme, endüstriyel otomasyonda dört temel avantaja sahip "esnek kavrama" için temel bir çözümdür: zarar vermeyen kavrama, çok malzemeli/düzensiz iş parçalarına uyarlanabilirlik, temiz ve çevre koruması ve esnek çalışma. İş parçalarının farklı endüstri özelliklerine (ince/kalın, hassas/kaba, hijyenik/standart) uyarlanabilir.

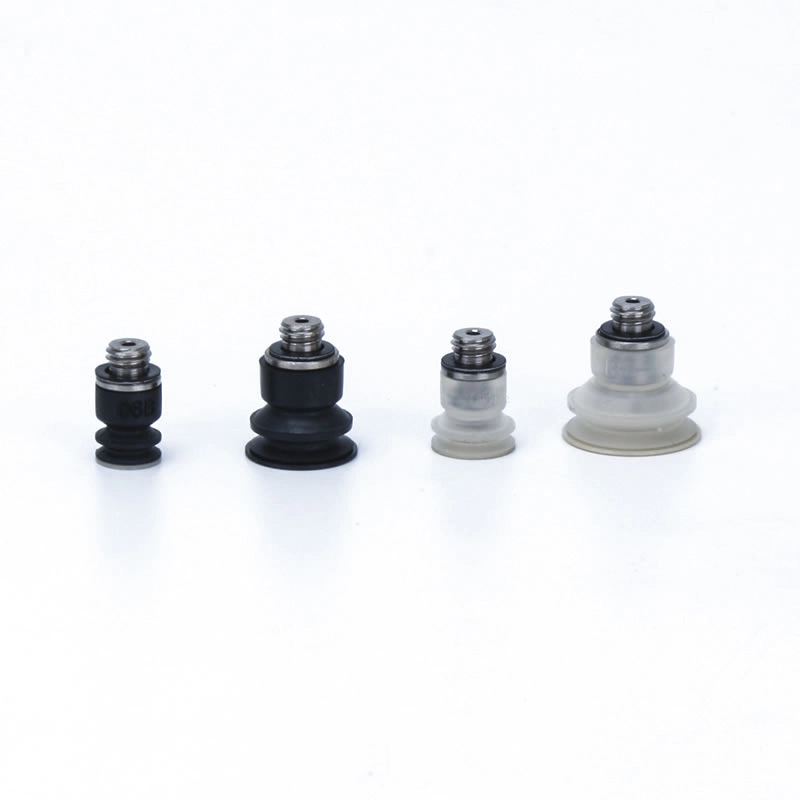

İz bırakmayan Vakum Vantuzları ZP3
Commaelec'in iz bırakmayan Vakum Vantuzları ZP3, minimum toz için dahili teleskopik tamponlara sahip kompakt vantuzlardır (φ4–16mm). Fotovoltaik paneller, yarı iletken plakalar, optik lensler, OLED/LCD paneller ve tıbbi bileşenler için ideal olan bu ürünler, özelleştirilmiş seçenekler, esnek kurulum, antistatik malzemeler ve paslanmaz çelik aksesuarlar sunar.
Tıklayın ve Seçimi Başlatın
》Ürün Bilgilerine Geri Dön
İz bırakmayan Vakum Vantuzları ZP3

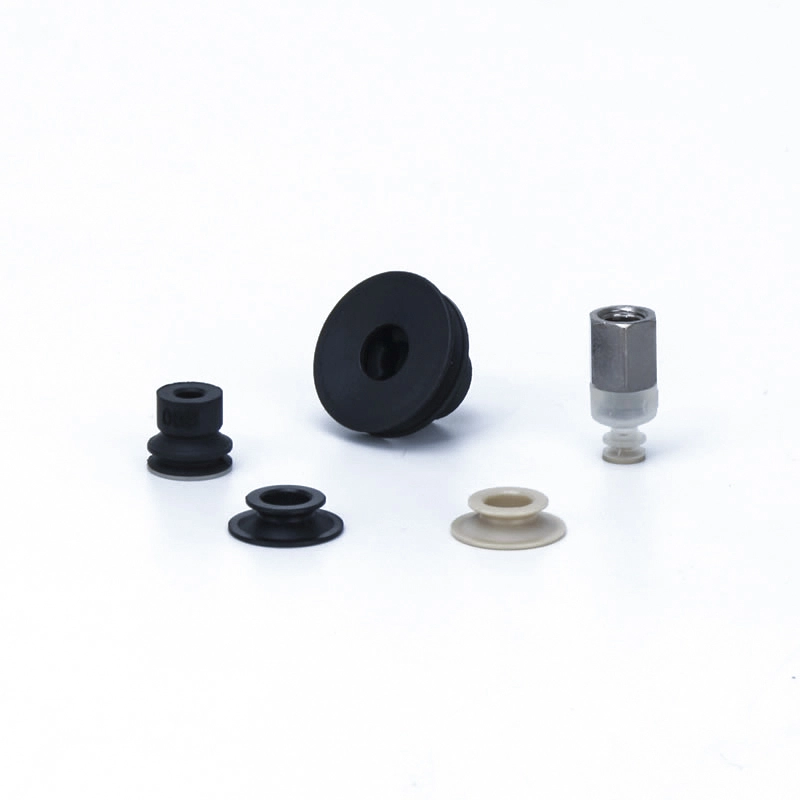

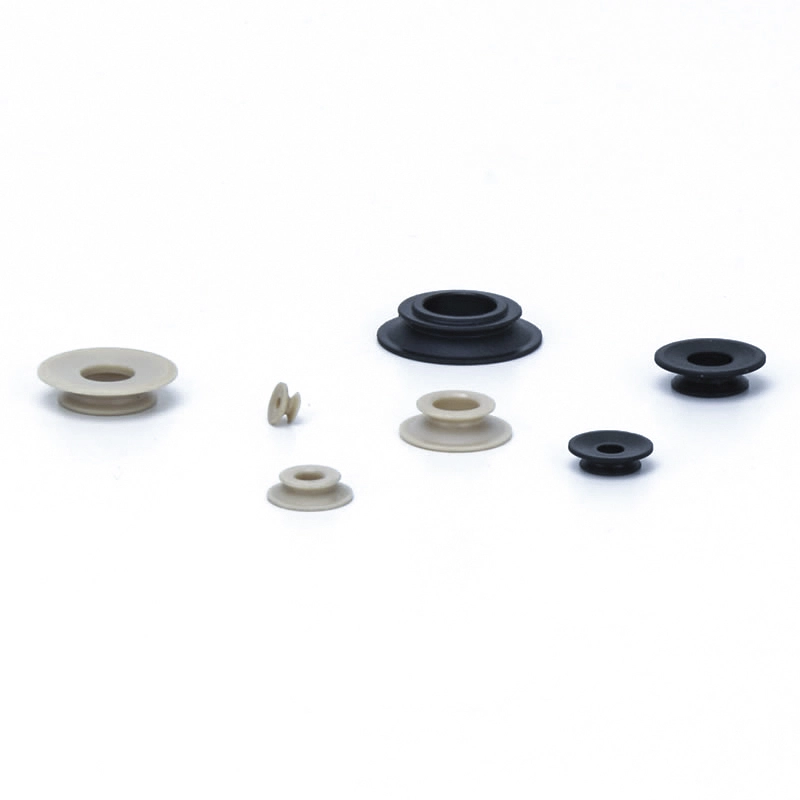

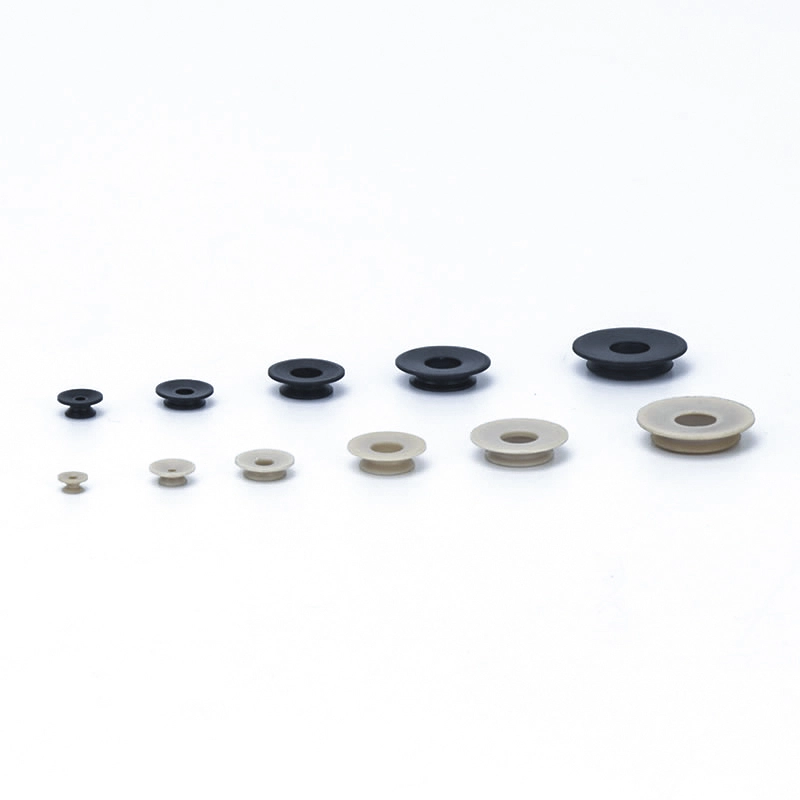

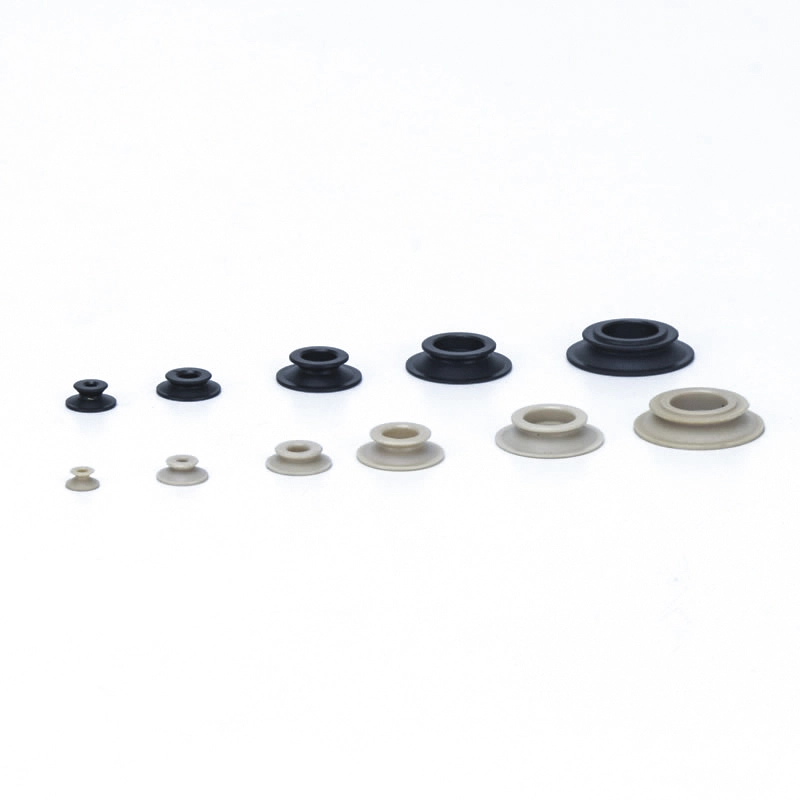

ZP3 Serisi İşaretsiz Reçine Bağlantı Pedi
Tanım
Nasıl Sipariş Verilir?
Özellikler / Malzeme
Uygulamalar
Kaynak
İşaretsiz Vakum Vantuzları ZP3, Çin'de üretilen hassas tasarımlı mini vantuzlardır ve çizilmelere veya izlere neden olmadan hassas yüzeyleri işlemek üzere tasarlanmıştır. Yüksek kaliteli silikon ve isteğe bağlı PEEK ataşmanlarıyla üretilen bu ürünler, güvenilir yapışma, minimum toz oluşumu ve istikrarlı vakum performansı sağlar. Bu vantuzlar elektronik, fotovoltaik ve tıbbi cihazlar gibi hassas endüstrilerdeki otomasyon için idealdir.
Uygulamalar
Fotovoltaik Paneller:Cam yüzeylere zarar vermeden güvenli taşıma ve montaj.
Yarı İletken Gofretler (Silikon):Üretim sırasında kırılgan gofretler için hassas kullanım.
Optik Lensler (Cam/Reçine):Lens montajı için yüzey hasarı olmadan güvenli tutuş.
Elektronik Ekranlar (OLED/LCD Paneller):Çizilmeden aktarma ve yerleştirme.
Tıbbi Cihaz Bileşenleri:Cerrahi alet aksesuarlarının veya hassas parçaların güvenli bir şekilde kullanılması.
Temel Özellikler
İşaretsiz Tasarım:Kullanım sırasında çizikleri veya yüzey hasarını önler.
Kompakt Boyut:Dar alanlara uygun mini çaplarda (4–16 mm) mevcuttur.
Yüksek Kaliteli Malzemeler:İz bırakmayan vakum kapları, mükemmel kimyasal direnç ve ısı direnci sunan silikon ve PEEK seçenekleriyle mevcuttur.
Minimum Toz:Dahili teleskopik tampon hassas ortamlarda toz oluşumunu azaltır.
Esnek Kurulum:Dikey veya yanal vakum girişi yönü; adaptörler veya paslanmaz çelik braketler içerebilir.
Özelleştirilebilir Seçenekler:Belirli endüstriyel ihtiyaçlara özel çözümler.
SSS
Soru 1: Bu vantuzlardan en çok hangi endüstriler faydalanıyor?
C: Elektronik, fotovoltaik, optik, yarı iletken ve hassas tıbbi üretim.
S2: Vantuz boyutunu veya malzemesini özelleştirebilir miyim?
C: Evet, İşaretsiz Vakum Vantuzları ZP3 çeşitli çaplarda, silikon veya PEEK malzemelerinde ve isteğe bağlı anti-statik veya paslanmaz çelik aksesuarlarda mevcuttur.
S3: Bu kaplar yüzey hasarını nasıl azaltır?
C: Yumuşak, yüksek elastikiyete sahip malzemeler ve hassas vakum basıncı kontrolü, kaldırma ve yerleştirme sırasında çizik veya iz oluşmamasını sağlar.
Nasıl Sipariş Verilir?
- İş parçası üzerinde herhangi bir adsorpsiyon izi (kauçuk bileşenleri) kalmaz.
>Kauçuk bileşenlerin aktarımını önlemek için körük pedine bir PEEK ataşmanı takarak iş parçası ile kauçuk arasında doğrudan teması önler. - ZP3 serisi körüklü pedler için idealdir (ø4 ila ø16)
| ②Pad çapı(mm) | |
| Sembol | Uygulanabilir ped |
| 04 | ZP3-04B |
| 06 | ZP3-06B |
| 08 | ZP3-08B |
| 10 | ZP3-10B |
| 13 | ZP3-13B |
| 16 | ZP3-16B |
| ③Ek malzeme | |
| P | GÖZ ATIN |
| GP | İletken PEEK |
| M | POM |
| GM | İletken POM |
- Ped ile sipariş verirken aşağıda gösterildiği gibi ped parça numarasının altına “*” koyunuz. Pedin, eklenti monte edilmiş halde teslim edilmediğini unutmayın.
- Bağlantı parçası iletken PEEK'ten yapıldığında ped için iletken malzeme kullanın.
- Aparatı kullanmadan önce ürünü temizleyin.
- Bu ürün işleme sonrasında temizlenmez. Ürün sevk edildiği durumda kullanılırsa iş parçaları üzerinde artık malzeme kalabilir. Kullanmadan önce temizleyin.
- Sert malzemeyle temasta sorun yaşanıyorsa bu ürünü kullanmayın.
Boyutlar(mm)
Yeşil sembol özelleştirilmiş modellerdir.
K
Reçine Bağlantısı
| Modeli | øA | øB | øC | D | P | Adaptör ped HAYIR. |
||||||
|
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
|||||||
| ZP3 | 04 | K |
P GP M GM |
4 | 4.5 | 1.5 | 2.2 | 8.5 | ZP3 | 06 | B |
N S U F GN GS |
| 06 | 6 | 7 | 1.6 | 08 | ||||||||
| 08 | 8 | 9 | 3 | 10 | ||||||||
| 10 | 10 | 11 | 5 | 3.2 | 10.5 | 13 | ||||||
| 13 | 13 | 14 | 7 | 16 | ||||||||
| 16 | 16 | 17 | 8 | 20 | ||||||||
Bağlantı parçası iletken PEEK'ten yapıldığında ped için iletken malzeme kullanın.
Referans modeli: ZP3-08KGP Referans için adaptör pedi: ZP3-08BGN / ZP3-08BGS
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
| Ped tipi | Ped çapı (mm) | Başvuru | Tipik iş parçası yüzeyleri ve şekilleri | |||||||
| Düz | dalgalandı | Eğik | Farklı yükseklikler | Dışbükey | Yağlı | |||||
|
|
|
|
|
|
|||||
| Kompakt Ped | Düz (U) |
|
ø1,5~ø3,5 | Düz ve deforme olmayan yüzeyli iş parçalarının adsorpsiyonu için | ⚪ | X | X | X | X | X |
| Oluklu düz (UM) |
|
ø4~ø16 | Deforme olması muhtemel bir iş parçası için | ⚪ | X | X | X | X | △ | |
| Körük(B) |
|
ø4~ø16 | Eğimli yüzeye sahip iş parçalarının adsorpsiyonu için | ⚪ | △ | ⚪ | X | △ | X | |
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
|
Malzeme
Özellikler
|
Sembol | Durometre HS (±5°) |
Renk ile ilgili lastik |
İşletim sıcaklık aralık (°C) |
Yağ rezistans benzin |
Yağ rezistans benzol |
Temel rezistans |
Asit rezistans |
Hava koşullarına dayanıklılık | Ozon rezistans |
Aşınma rezistans |
Su geçirmez | Çözücü rezistans (Benzen, toluen) |
Başvuru |
| NBR | N | 50 | Siyah | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Genel işlerin transferi, Oluklu mukavva, Kaplama levhası, Demir levha ve diğerleri |
| Silikon kauçuk | S | 45 ~ 50 | Beyaz | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken, Kalıp dökümden çıkarma, İnce iş, Mutfak robotu |
| Üretan kauçuk | U | 50 ~ 60 | Kahverengi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu mukavva, Demir levha, Kaplama levhası |
| FKM | F | 60 | Siyah | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimyasal iş |
| İletken NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarı iletkenin genel çalışması (Statik elektrik direnci) | |
| İletken silikon kauçuk | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken (Statik elektrik) |
Yukarıdaki tablo söz konusu kauçuk malzemelerin yalnızca genel özelliklerini kapsamaktadır. Mavi sembol özelleştirilmiş modellerdir.
Çeşitli endüstriyel alanlardaki pnömatik bileşenlerin (vakum vantuzu) uygulama ana hatları
I. Temel güçlü yönler
II. Uygulamaların endüstriye göre çıkarılması
A. Tıp ve tıp endüstrisi
A.1: Temel gereksinimler:Temiz ve kirlilik içermeyen (FDA/GMP uyumlu), nazik ve zarar vermeyen ve çapraz bulaşmayı önleyen
A.2 Temel senaryolar:
1. İlaç ambalajı: ilaç şişesi / ilaç plakası / infüzyon torbası toplama (gıda sınıfı silikon vantuz, parçacık dökülmesi yok)
2. Tıbbi cihaz montajı: cerrahi aletler/tıbbi kateterler/protez parçalarının taşınması (ayarlanabilir negatif basınç, deformasyon koruması)
3. Biyoloji laboratuvarı: petri kabı/santrifüj tüpü/reaktif kartı transferi (kimyasallara dayanıklı, steril uyumlu)
B. Elektronik ve yarı iletken endüstrisi
B.1 Temel gereksinimler:anti-statik (10⁶-10¹¹Ω), hassas konumlandırma (hata ≤0,01mm), çizilmeye karşı dayanıklılık
B.2 Temel senaryolar:
1. Çip/Yarı İletken: levha işleme, talaş paketleme (gözenekli seramik/anti-statik silikon vantuz, kopmayı önlemek için eşit negatif basınç)
2. PCB/Bileşenler: Esnek PCB, mikro bileşenler (0402 dirençler) yüzeye monte (kırışmayı/yırtılmayı önlemek için ince silikon/jel/mikro vantuz)
3. Ekran: LCD/OLED panel, dokunmatik cam tutucu (yüksek şeffaf malzeme, leke ve çizik yok)
C. Otomobil ve otomobil parçaları endüstrisi
C.1 Temel gereksinimler:büyük emiş (tek vantuz diski ≥500N), çok özellikli adaptasyon (metal/plastik/cam), kaymaz
C.2 Temel senaryolar:
4. Gövde imalatı: çelik levha / kapı çerçevesi taşıma kaynağı (büyük çaplı kauçuk / çoklu vantuz dizisi, kaymaz doku)
5. Cam / İç : Ön cam montajı, deri koltuk yüzey transferi (Isıya dayanıklı silikon / sünger vantuz, deformasyon koruması)
6. Parçalar: motor silindiri gövdesi / şanzıman muhafazası tutucusu (vakum + mekanik kilit, düşmeyi önleyici)
D. Gıda ve ambalaj endüstrisi
D.1 Temel gereksinimler:Gıdaya uygun malzeme (FDA sertifikalı), temizlenmesi kolay, ezilmeye karşı dayanıklı
D.2 Temel senaryolar:
1. Yiyecek işleme: unlu mamuller / taze et / meyve ayırma (düşük emişli sünger vantuz, kokusuz ve yıkanması kolay)
2. Paketleme otomasyonu: paketleme poşeti açma, steril karton kalıplama (statik eleme/çok noktalı emme, ince/sert paketlemeye uygun)
E. Lojistik ve depolama endüstrisi
E.1 Temel gereklilikler:verimli adaptasyon (malların birden fazla özelliği), sabit basınç, düşmeyi önleme
E.2 Temel senaryolar:
1. Karton taşıma: e-ticaret kartonu sınıflandırma (ayarlanabilir emme dizisi, vakum basıncı)
2. Plaka/rulo: Ahşap tahta/plastik film rulosu transferi (uzun şerit/dairesel vantuz, ofseti önlemek için düzgün adsorpsiyon)
F. Yeni enerji ve özel endüstriler
F.1 Yeni enerji (lityum pil/pv):
1. Lityum pil plakası (anti-statik gözenekli vantuz, toz önleyici), fotovoltaik cam (büyük vantuzlu silikon vantuz, çizik yok)
F.2 Baskı ve kağıt
1. Kağıt/basılı madde yakalama (emici kağıt malzemesi, yırtılmayı ve mürekkep kirlenmesini önlemek için hafif negatif basınç)
III. Temel uyarlama mantığının özeti
| İş parçası özellikleri | Pipet adaptasyon programı | İlgili sektör senaryoları |
| İnce / Kırılgan / Hassas | Silikon/seramik malzeme, mikro negatif basınç, mikro emme nozulu | Elektronik yarı iletkenler, eczacılık ürünleri |
| Ağır eşyalar / Büyük boy | Kauçuk malzeme, büyük çaplı vantuz, çoklu vantuz dizisi | Otomobiller, lojistik paneller |
| Sağlık/Kirliliğin önlenmesi | Gıda/tıbbi kullanıma uygun silikon, temizlenmesi kolay yapı | İlaç, gıda |
| Yumuşak / düzensiz yüzeyler | Sünger malzeme, deforme olabilen vantuz | Araba iç mekanları, yiyecekler |
| Antistatik gereksinimler | Antistatik silikon, iyon rüzgar destekli | elektronik yarı iletken |
