Vakumlu emme, endüstriyel otomasyonda dört temel avantaja sahip "esnek kavrama" için temel bir çözümdür: zarar vermeyen kavrama, çok malzemeli/düzensiz iş parçalarına uyarlanabilirlik, temiz ve çevre koruması ve esnek çalışma. İş parçalarının farklı endüstri özelliklerine (ince/kalın, hassas/kaba, hijyenik/standart) uyarlanabilir.
Körüklü 5.5 Kademeli Vakum Vantuzları ZP3P-JT
Sizi fabrikamızın 20 mm, 25 mm, 32 mm, 40 mm ve 50 mm dahil olmak üzere çeşitli çaplarda sunulan Körüklü 5,5 kademeli Vakum Vantuzları ZP3P-JT arasından seçim yapmaya davet ediyoruz. Bu seri, gıda ve tıp endüstrilerindeki otomatik film paketleme uygulamaları için özel olarak tasarlanmıştır ve aynı zamanda deformasyona yatkın çeşitli esnek malzemelerin taşınması için de idealdir. 5,5 körüklü (akordeon) yapı, vantuz duvarlarının birbirine yapışmasını etkili bir şekilde önleyen gömülü dahili destek çubuklarına sahiptir; ayrıca bu tasarımın doğal yastıklama darbesi kapasitesi, torbalanmış malzemeleri kavrarken karşılaşılan yükseklik farklılıklarını otomatik olarak telafi eder.
Tıklayın ve Seçimi Başlatın
》Ürün Bilgilerine Geri Dön

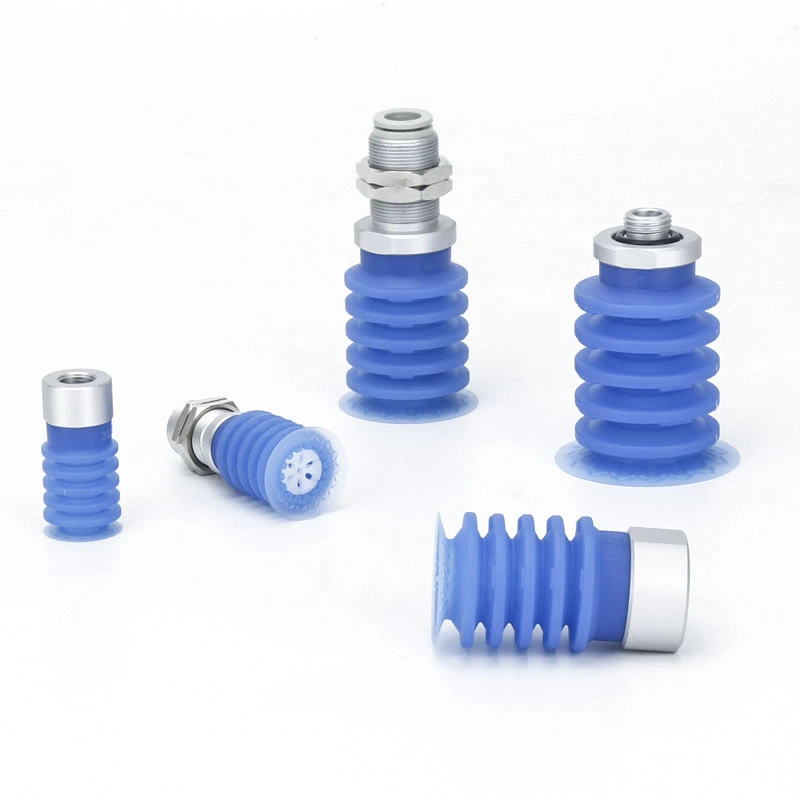

Körüklü 5.5 Kademeli Vakum Vantuzları ZP3P-JT
ZP3P Serisi Körüklü 5,5 Kademeli Vakum Pedi Ünitesi
ZP3P-T Serisi Adaptör Körüklü 5,5 Kademeli Vakum Pedleri
Tanım
Nasıl Sipariş Verilir?
Özellikler / Malzeme
Uygulamalar
Kaynak
Körüklü 5.5 Kademeli Vakum Vantuzları ZP3P-JT Ne İçin Kullanılır?

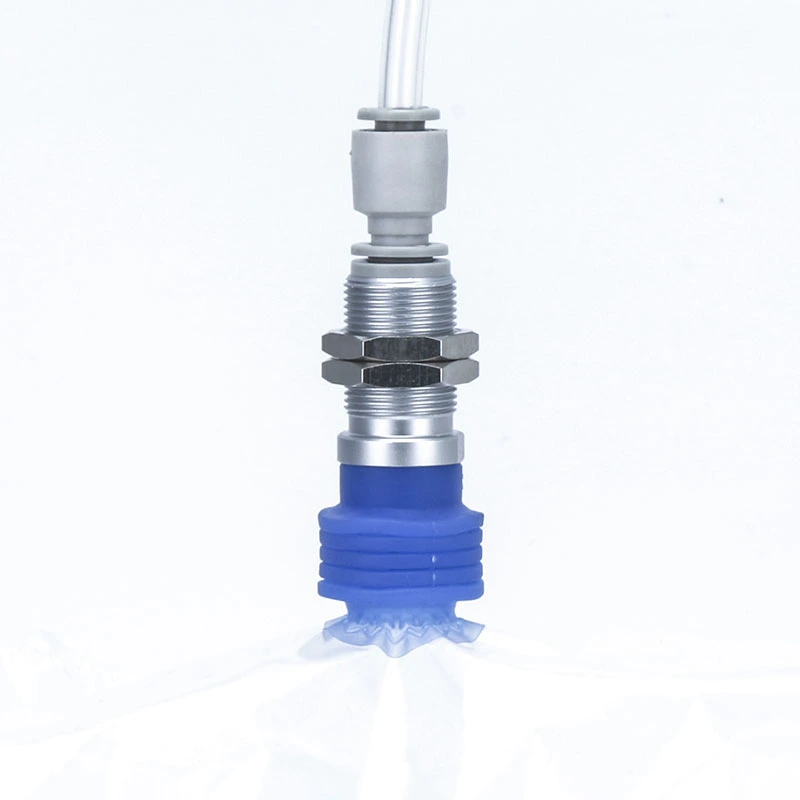

Gıda ve medikal endüstrilerinde yüksek oranda deforme olabilen film ambalajların otomatik olarak taşınması için tasarlanmıştır.
İçecek poşetleri, sos paketleri, süt tozu poşetleri ve un poşetleri dahil olmak üzere sıvı/toz ambalajlarını işler.
Yüksek hassasiyetli otomatik al ve yerleştir sistemlerinde ince filmler, etilen levhalar, plastik levhalar ve diğer esnek malzemeler için uygundur.
Ayrıca sıkı hijyen gerekliliklerine sahip hafif endüstriyel otomasyon senaryolarını da destekler.
5.5 Kademeli Körüklerin Temel Özellikleri
Akordeon Tipi Yapı:Körüklü 5,5 Kademeli Vakum Vantuzları ZP3P-JT, yapışmayı etkili bir şekilde önleyen ve sorunsuz çalışmayı sağlayan, destek kaburgalarıyla güçlendirilmiş çok katmanlı bir körük tasarımına sahiptir.

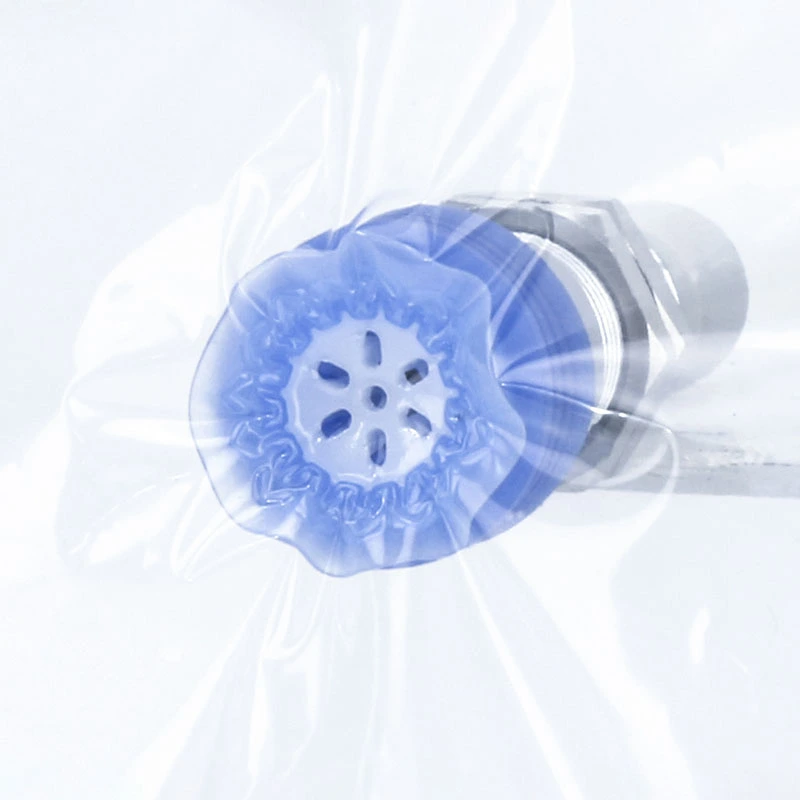

Esnek Film Etek:Sıkı sızdırmazlık sağlar, sızıntıları azaltır ve kırışıklıkları önler.
Labirent Vakum Kanalları:Güvenilir kavrama için emme alanını genişletin ve vakum akışını koruyun.
Kılavuz Eki:Çalışma sırasında kap deformasyonunu ve bileşen titreşimini en aza indirir.
Yastıklı İnme:Torbalı bileşenlerdeki yükseklik farklılıklarını telafi eder.
Paslanmaz Çelik Filtre Eleği:Yabancı cisim girişini engeller ve kolay temizlenebilirlik sağlar.
Malzeme ve İnşaat
Tıbbi sınıf filmler için FDA sertifikalı silikondan yapılmıştır.
Gıda işleme hatlarına ve kozmetik ambalajlara uygun, kontaminasyon algılama özelliğine sahip mavi silikon seçeneği.
Mevcut Ekler

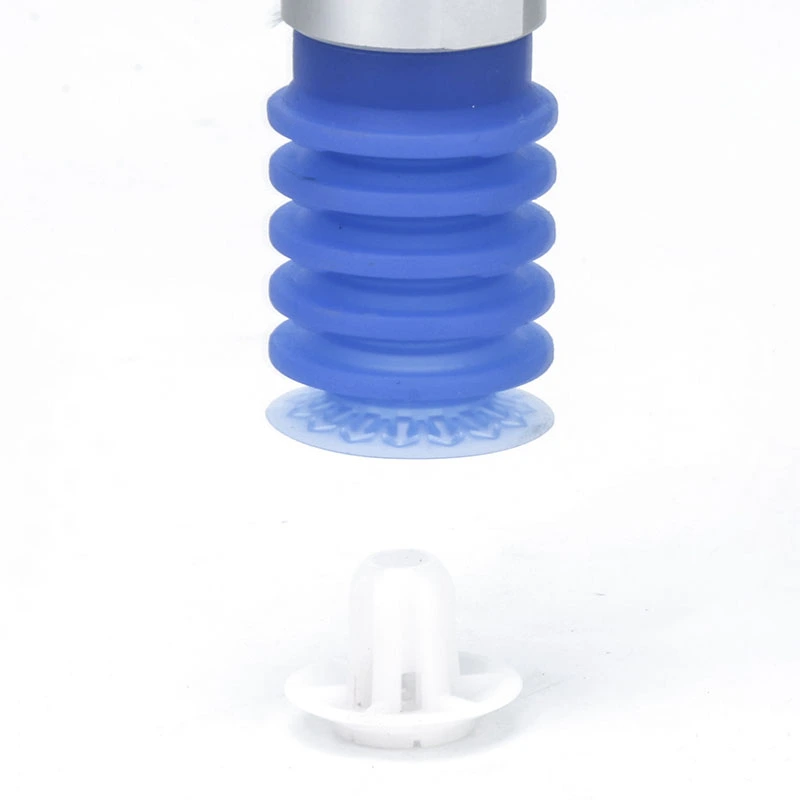

Gelişmiş stabilite için kılavuz ataşmanları.
Deformasyonu azaltmak için isteğe bağlı tamponlar.
Uygulama ihtiyaçlarına göre tek veya çok katmanlı konfigürasyonlar.
Mevcut Boyutlar

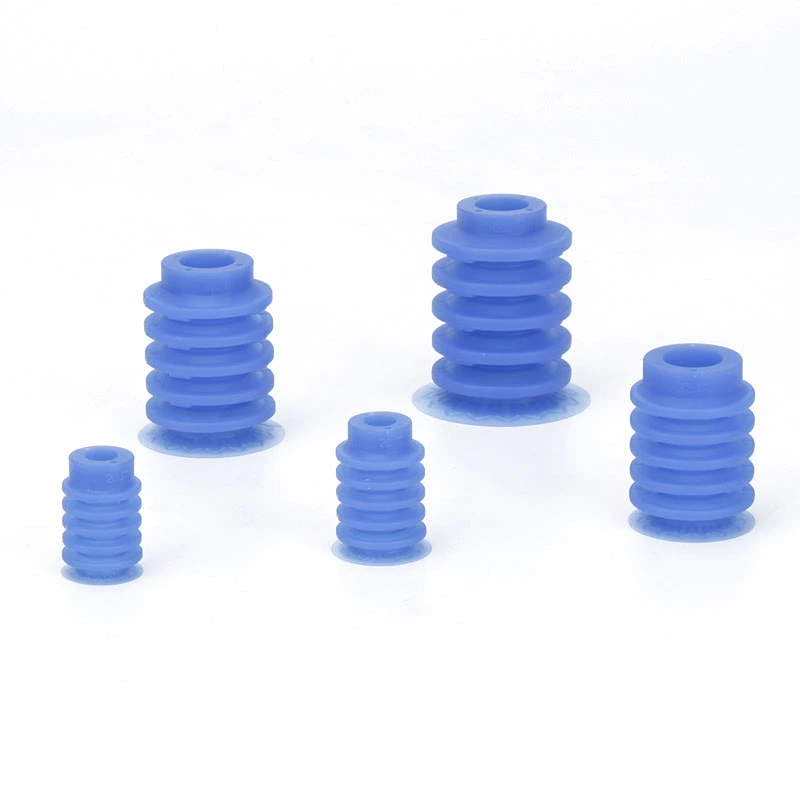

Çaplar:20 mm, 25 mm, 32 mm, 40 mm, 50 mm.
Çeşitli endüstriyel ve iş parçası taşıma senaryolarına yönelik otomatik sistemlerle uyumludur.

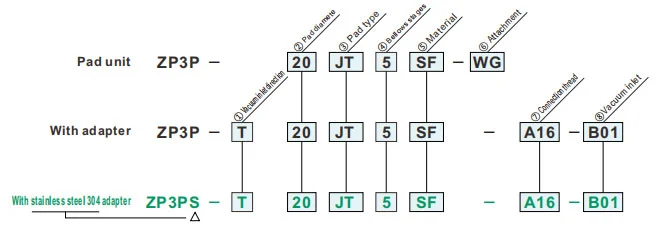

Nasıl Sipariş Verilir?
- Esnek yumuşak film ambalajlı iş parçalarının adsorpsiyonlu transferi için
- İnce film etek ve özel şekilli kaburgalar
- Kılavuz eklentisi, Hızlanma/yavaşlama: 4G'de adsorpsiyon aktarımı mümkündür
- Mavi renkli ped, kirlilik denetimi sırasında vakum pedini rengine göre ayırt etmek kolaydır
| ①Vakum giriş yönü | |
| T | Dikey |
| ②Pad çapı(mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Pad tipi | |
| JT | Körük Tipi |
| ④Körük aşamaları | |
| 5 | 5.5 Aşamalı |
| ⑤Malzeme | |
| SF | Silikon kauçuk |
| ⑥Ek | |
| ÇG | Ekli |
| ⑦Bağlantı dişi | ⑧Vakum girişi | Ped çapı | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Sıfır | - | Erkek iplik |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Dişi iplik |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Erkek iplik |
A16 | M16x1.0 | Dişi iplik |
B01 | Kc1/8 | ● | - |
| Tek dokunuş uydurma |
08 | Kc1/4 | ● | - | |||
| A20 | M20x1.0 | Dişi iplik |
B02 | 8 mm | - | ● | |
| Tek dokunuş uydurma |
10 | 10 mm | - | ● | |||
Eki değiştirin
Özellikler
| Çalışma sıcaklığı aralığı | - 30 ~ 90°C | |
| Ped | Malzeme | Silikon kauçuk |
| Renk | Mavi | |
| Sertlik (Shore A:±5°) | A40/S | |
| EK | Malzeme | Sentetik reçine |
| Renk | Beyaz | |
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
|
Malzeme
Özellikler
|
Sembol | Durometre HS (±5°) |
Renk ile ilgili lastik |
İşletim sıcaklık aralık (°C) |
Yağ rezistans benzin |
Yağ rezistans benzol |
Temel rezistans |
Asit rezistans |
Hava koşullarına dayanıklılık | Ozon rezistans |
Aşınma rezistans |
Su geçirmez | Çözücü rezistans (Benzen, toluen) |
Başvuru |
| NBR | N | 50 | Siyah | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Genel işlerin transferi, Oluklu mukavva, Kaplama levhası, Demir levha ve diğerleri |
| Silikon kauçuk | S | 45 ~ 50 | Beyaz | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken, Kalıp dökümden çıkarma, İnce iş, Mutfak robotu |
| Üretan kauçuk | U | 50 ~ 60 | Kahverengi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu mukavva, Demir levha, Kaplama levhası |
| FKM | F | 60 | Siyah | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimyasal iş |
| İletken NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarı iletkenin genel çalışması (Statik elektrik direnci) | |
| İletken silikon kauçuk | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken (Statik elektrik) |
Yukarıdaki tablo söz konusu kauçuk malzemelerin yalnızca genel özelliklerini kapsamaktadır. Mavi sembol özelleştirilmiş modellerdir.
Çeşitli endüstriyel alanlardaki pnömatik bileşenlerin (vakum vantuzu) uygulama ana hatları
I. Temel güçlü yönler
II. Uygulamaların endüstriye göre çıkarılması
A. Tıp ve tıp endüstrisi
A.1: Temel gereksinimler:Temiz ve kirlilik içermeyen (FDA/GMP uyumlu), nazik ve zarar vermeyen ve çapraz bulaşmayı önleyen
A.2 Temel senaryolar:
1. İlaç ambalajı: ilaç şişesi / ilaç plakası / infüzyon torbası toplama (gıda sınıfı silikon vantuz, parçacık dökülmesi yok)
2. Tıbbi cihaz montajı: cerrahi aletler/tıbbi kateterler/protez parçalarının taşınması (ayarlanabilir negatif basınç, deformasyon koruması)
3. Biyoloji laboratuvarı: petri kabı/santrifüj tüpü/reaktif kartı transferi (kimyasallara dayanıklı, steril uyumlu)
B. Elektronik ve yarı iletken endüstrisi
B.1 Temel gereksinimler:anti-statik (10⁶-10¹¹Ω), hassas konumlandırma (hata ≤0,01mm), çizilmeye karşı dayanıklılık
B.2 Temel senaryolar:
1. Çip/Yarı İletken: levha işleme, talaş paketleme (gözenekli seramik/anti-statik silikon vantuz, kopmayı önlemek için eşit negatif basınç)
2. PCB/Bileşenler: Esnek PCB, mikro bileşenler (0402 dirençler) yüzeye monte (kırışmayı/yırtılmayı önlemek için ince silikon/jel/mikro vantuz)
3. Ekran: LCD/OLED panel, dokunmatik cam tutucu (yüksek şeffaf malzeme, leke ve çizik yok)
C. Otomobil ve otomobil parçaları endüstrisi
C.1 Temel gereksinimler:büyük emiş (tek vantuz diski ≥500N), çok özellikli adaptasyon (metal/plastik/cam), kaymaz
C.2 Temel senaryolar:
4. Gövde imalatı: çelik levha / kapı çerçevesi taşıma kaynağı (büyük çaplı kauçuk / çoklu vantuz dizisi, kaymaz doku)
5. Cam / İç : Ön cam montajı, deri koltuk yüzey transferi (Isıya dayanıklı silikon / sünger vantuz, deformasyon koruması)
6. Parçalar: motor silindiri gövdesi / şanzıman muhafazası tutucusu (vakum + mekanik kilit, düşmeyi önleyici)
D. Gıda ve ambalaj endüstrisi
D.1 Temel gereksinimler:Gıdaya uygun malzeme (FDA sertifikalı), temizlenmesi kolay, ezilmeye karşı dayanıklı
D.2 Temel senaryolar:
1. Yiyecek işleme: unlu mamuller / taze et / meyve ayırma (düşük emişli sünger vantuz, kokusuz ve yıkanması kolay)
2. Paketleme otomasyonu: paketleme poşeti açma, steril karton kalıplama (statik eleme/çok noktalı emme, ince/sert paketlemeye uygun)
E. Lojistik ve depolama endüstrisi
E.1 Temel gereklilikler:verimli adaptasyon (malların birden fazla özelliği), sabit basınç, düşmeyi önleme
E.2 Temel senaryolar:
1. Karton taşıma: e-ticaret kartonu sınıflandırma (ayarlanabilir emme dizisi, vakum basıncı)
2. Plaka/rulo: Ahşap tahta/plastik film rulosu transferi (uzun şerit/dairesel vantuz, ofseti önlemek için düzgün adsorpsiyon)
F. Yeni enerji ve özel endüstriler
F.1 Yeni enerji (lityum pil/pv):
1. Lityum pil plakası (anti-statik gözenekli vantuz, toz önleyici), fotovoltaik cam (büyük vantuzlu silikon vantuz, çizik yok)
F.2 Baskı ve kağıt
1. Kağıt/basılı madde yakalama (emici kağıt malzemesi, yırtılmayı ve mürekkep kirlenmesini önlemek için hafif negatif basınç)
III. Temel uyarlama mantığının özeti
| İş parçası özellikleri | Pipet adaptasyon programı | İlgili sektör senaryoları |
| İnce / Kırılgan / Hassas | Silikon/seramik malzeme, mikro negatif basınç, mikro emme nozulu | Elektronik yarı iletkenler, eczacılık ürünleri |
| Ağır eşyalar / Büyük boy | Kauçuk malzeme, büyük çaplı vantuz, çoklu vantuz dizisi | Otomobiller, lojistik paneller |
| Sağlık/Kirliliğin önlenmesi | Gıda/tıbbi kullanıma uygun silikon, temizlenmesi kolay yapı | İlaç, gıda |
| Yumuşak / düzensiz yüzeyler | Sünger malzeme, deforme olabilen vantuz | Araba iç mekanları, yiyecekler |
| Antistatik gereksinimler | Antistatik silikon, iyon rüzgar destekli | elektronik yarı iletken |
