Vakumlu emme, endüstriyel otomasyonda dört temel avantaja sahip "esnek kavrama" için temel bir çözümdür: zarar vermeyen kavrama, çok malzemeli/düzensiz iş parçalarına uyarlanabilirlik, temiz ve çevre koruması ve esnek çalışma. İş parçalarının farklı endüstri özelliklerine (ince/kalın, hassas/kaba, hijyenik/standart) uyarlanabilir.
Düşük Sürtünmeli Doğrudan Montajlı Vakum Vantuzları ZP3
Commaelec, düşük sürtünmeli, doğrudan monteli vakum vantuzlarının Düşük Sürtünmeli Doğrudan Montajlı Vakum Vantuzları ZP3 konusunda uzmanlaşmış profesyonel bir üretici ve tedarikçidir. Çapları 4 mm'den 16 mm'ye kadar değişen bu kompakt üniteler, elektronik endüstrisi için özel olarak tasarlanmıştır. Minimum düzeyde toz üreten yerleşik bir teleskopik tampon çubuğuna sahip olan bu cihazlar, özellikle hassas elektronik, tıbbi ve farmasötik uygulamalarda kullanıma çok uygundur.
Tıklayın ve Seçimi Başlatın
》Ürün Bilgilerine Geri Dön
Düşük Sürtünmeli Doğrudan Montajlı Vakum Vantuzları ZP3
Düşük Sürtünmeli Tamponlu Kompakt Vakum Pedi ile ZP3-T Serisi
Tanım
Nasıl Sipariş Verilir?
Özellikler / Malzeme
Uygulamalar
Kaynak

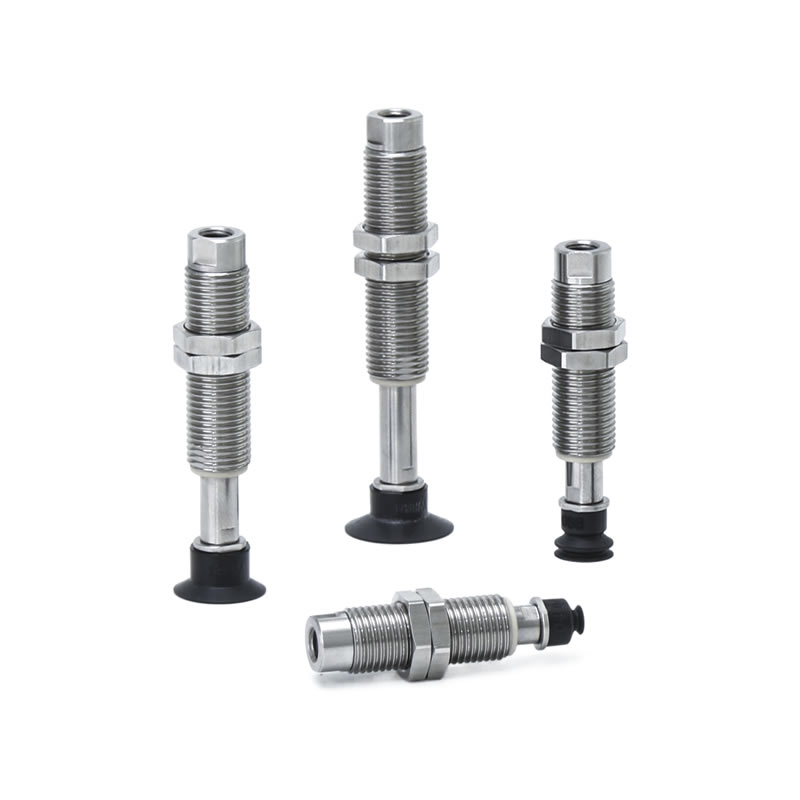

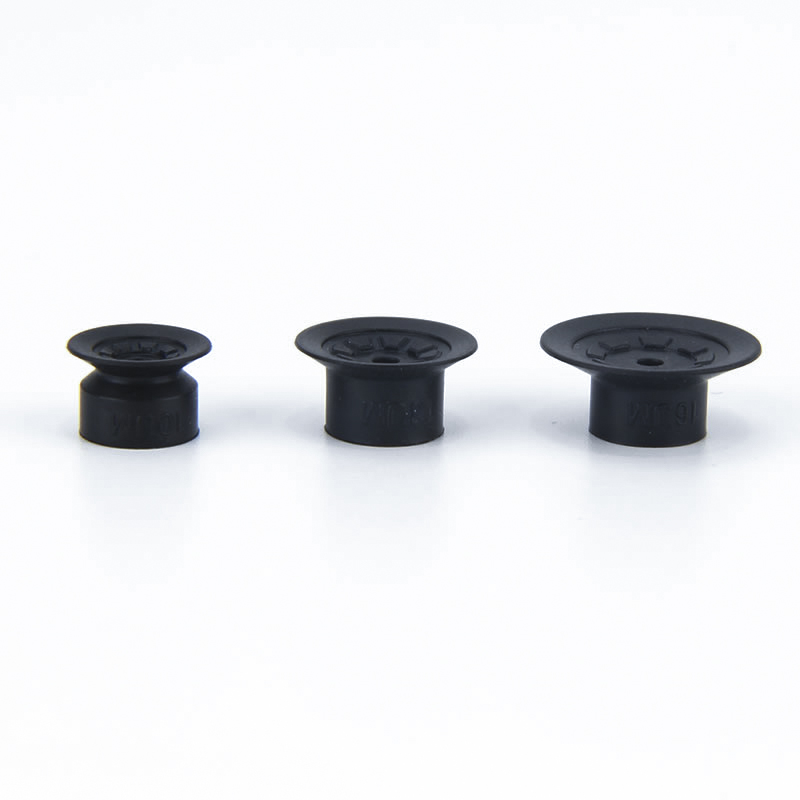

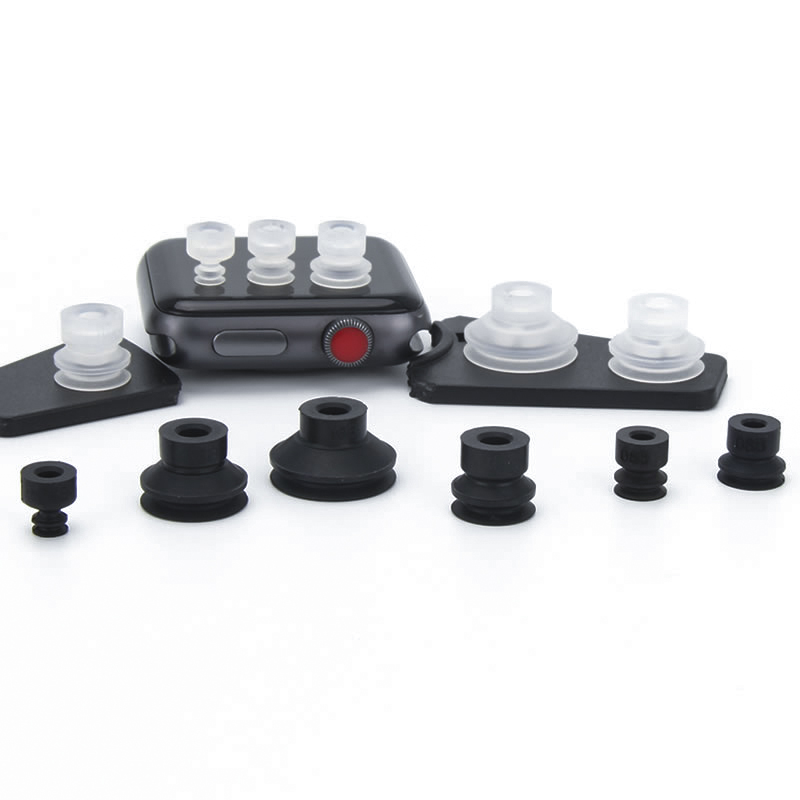

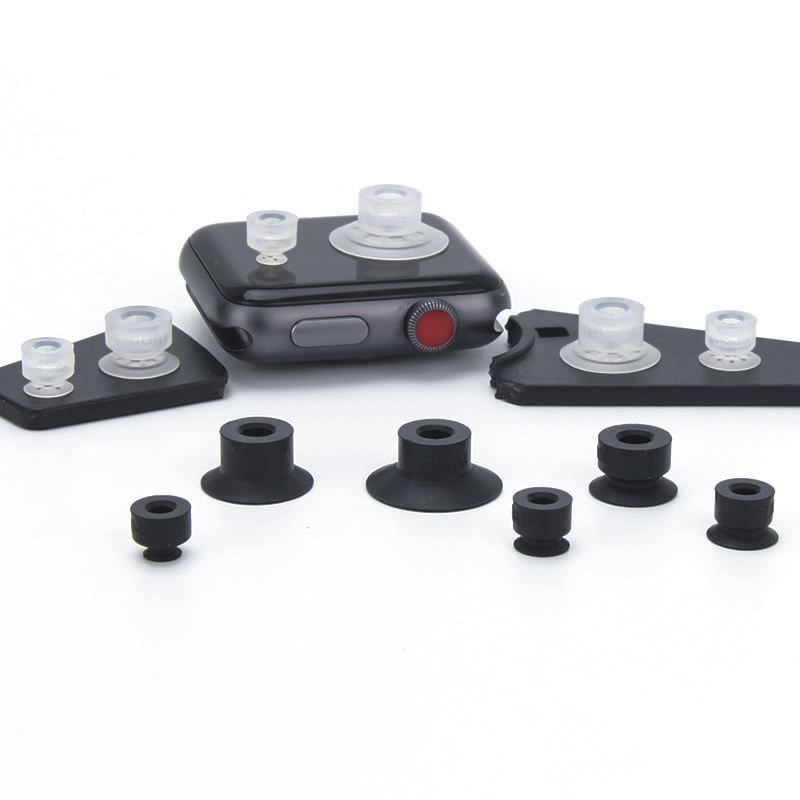

Düşük Sürtünmeli Doğrudan Montajlı Vakum Vantuzları ZP3, elektronik, tıp ve ilaç endüstrileri için tasarlanmış kompakt, hassas tasarımlı vantuzlardır. Çapları 4 mm ile 16 mm arasında değişen bu vakum kapları, toz oluşumunu en aza indiren ve hassas bileşenlerin güvenli ve temiz bir şekilde taşınmasını sağlayan yerleşik bir teleskopik tampon çubuğuna sahiptir.
Düşük Sürtünmeli Doğrudan Montajlı Vakum Vantuzları ZP3 Nedir?
Otomatik sistemler için doğrudan montaj özelliğine sahip özel bir vakum pedi.
Tekrarlanan döngüler sırasında aşınmayı ve kirlenmeyi azaltan, düşük sürtünmeli bir teleskopik tampon içerir.
Dikey ve yanal vakum giriş yönleriyle uyumlu olup dar üretim hatlarında esnek kuruluma olanak tanır.
Lityum pil uygulamaları için isteğe bağlı adaptörler ve tamamen paslanmaz çelik aksesuarlarla birlikte yüksek kaliteli kauçuk, silikon ve antistatik malzemeler mevcuttur.
Uygulamalar
Devre kartları ve mikroçipler gibi hassas elektronik işlemleri.
Temizliğin ve düşük kontaminasyonun kritik olduğu tıbbi ve farmasötik montaj.
Robotik al ve yerleştir sistemlerine ve otomatik montaj hatlarına entegrasyon.
Minimum toz üretimi gerektiren küçük donanım ve lityum pil bileşenlerinin taşınması.
Avantajları
Kompakt ve düşük sürtünmeli tasarım aşınmayı, tozu ve bakımı en aza indirir.
Çoklu vakum girişi yönelimlerini ve tampon konfigürasyonlarını destekleyen yüksek uyarlanabilirlik.
Düşük Sürtünmeli Doğrudan Montajlı Vakum Vantuzları ZP3, istikrarlı ve uzun ömürlü emme sağlamak için silikon ve kauçuk gibi dayanıklı malzemelerden yapılmıştır ve böylece daha uzun bir servis ömrü sağlar.
Özel endüstriyel ihtiyaçlar için adaptörler, tampon braketleri ve paslanmaz çelik aksesuarlarla esnek seçenekler.
Olgun teknoloji ve istikrarlı tedarik zinciri ile uygun maliyetli Çin yapımı üretim, zamanında teslimat ve yüksek kaliteli performans sağlar.
Neden Commaelec'i Seçmelisiniz?
Kendi bünyesinde üretim ve geniş stok ile güvenilir üretici ve tedarikçi.
Çoklu özellikler, şekiller ve malzeme seçenekleri içeren geniş ürün portföyü.
Güçlü yapışma, stabilite ve güvenli malzeme taşıma sağlayan olgun teknoloji.
Sorunsuz entegrasyon için hızlı yanıt, özelleştirme ve teknik destek ile müşteri odaklı hizmet.
Nasıl Sipariş Verilir?
- 1/10'un altına azaltılmış parçacık (Önceki ürünlerle karşılaştırıldığında).
- Bakır alaşımı kullanılmamış.
- Düşük sürtünme, düşük gürültü! Gürültü seviyesi 45dB.
- Ro anti eksantrik yapıya göre Düzgün Yukarı ve Aşağı hareket eder.
- Boru gerginliğine göre sıkışmış mil sorunu çözüldü!
| ①Vakum giriş yönü | |
| T | Dikey |
| ②Pad çapı(mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Pad tipi | |
| UM | Oluklu düz |
| B | Körük |
| ④Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| U | Üretan kauçuk |
| F | FKM |
| GN | İletken NBR |
| GS | İletken silikon kauçuk |
Yeşil sembol özelleştirilmiş modellerdir.
| ⑤Tampon spesifikasyonu | |
| D | Döner (Düşük sürtünme) |
| ⑥Tampon stroku(mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Vakum girişi | |
| B5 | M5 x 0,8 |
Boyutlar(mm)
Yeşil sembol özelleştirilmiş modellerdir.
UM
Oluklu düz
| Modeli | A | B | C | D | Tampon | |||||||
|
① Vakum giriş yön |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑤ Tampon spesifikasyon |
⑥ Tampon felç |
⑧ Vakum giriş |
||||||
| ZP3 | T |
4 6 8 |
UM |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Referans için model: ZP3-T16UMND15-B5
B
Körük
| Modeli | A | B | C | D | Tampon | |||||||
|
① Vakum giriş yön |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑤ Tampon spesifikasyon |
⑥ Tampon felç |
⑧ Vakum giriş |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Referans için model: ZP3-T08BND6-B5
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
| Ped tipi | Ped çapı (mm) | Başvuru | Tipik iş parçası yüzeyleri ve şekilleri | |||||||
| Düz | dalgalandı | Eğik | Farklı yükseklikler | Dışbükey | Yağlı | |||||
|
|
|
|
|
|
|||||
| Kompakt Ped | Düz (U) |
|
ø1,5~ø3,5 | Düz ve deforme olmayan yüzeyli iş parçalarının adsorpsiyonu için | ⚪ | X | X | X | X | X |
| Oluklu düz (UM) |
|
ø4~ø16 | Deforme olması muhtemel bir iş parçası için | ⚪ | X | X | X | X | △ | |
| Körük(B) |
|
ø4~ø16 | Eğimli yüzeye sahip iş parçalarının adsorpsiyonu için | ⚪ | △ | ⚪ | X | △ | X | |
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
|
Malzeme
Özellikler
|
Sembol | Durometre HS (±5°) |
Renk ile ilgili lastik |
İşletim sıcaklık aralık (°C) |
Yağ rezistans benzin |
Yağ rezistans benzol |
Temel rezistans |
Asit rezistans |
Hava koşullarına dayanıklılık | Ozon rezistans |
Aşınma rezistans |
Su geçirmez | Çözücü rezistans (Benzen, toluen) |
Başvuru |
| NBR | N | 50 | Siyah | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Genel işlerin transferi, Oluklu mukavva, Kaplama levhası, Demir levha ve diğerleri |
| Silikon kauçuk | S | 45 ~ 50 | Beyaz | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken, Kalıp dökümden çıkarma, İnce iş, Mutfak robotu |
| Üretan kauçuk | U | 50 ~ 60 | Kahverengi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu mukavva, Demir levha, Kaplama levhası |
| FKM | F | 60 | Siyah | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimyasal iş |
| İletken NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarı iletkenin genel çalışması (Statik elektrik direnci) | |
| İletken silikon kauçuk | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken (Statik elektrik) |
Yukarıdaki tablo söz konusu kauçuk malzemelerin yalnızca genel özelliklerini kapsamaktadır. Mavi sembol özelleştirilmiş modellerdir.
Çeşitli endüstriyel alanlardaki pnömatik bileşenlerin (vakum vantuzu) uygulama ana hatları
I. Temel güçlü yönler
II. Uygulamaların endüstriye göre çıkarılması
A. Tıp ve tıp endüstrisi
A.1: Temel gereksinimler:Temiz ve kirlilik içermeyen (FDA/GMP uyumlu), nazik ve zarar vermeyen ve çapraz bulaşmayı önleyen
A.2 Temel senaryolar:
1. İlaç ambalajı: ilaç şişesi / ilaç plakası / infüzyon torbası toplama (gıda sınıfı silikon vantuz, parçacık dökülmesi yok)
2. Tıbbi cihaz montajı: cerrahi aletler/tıbbi kateterler/protez parçalarının taşınması (ayarlanabilir negatif basınç, deformasyon koruması)
3. Biyoloji laboratuvarı: petri kabı/santrifüj tüpü/reaktif kartı transferi (kimyasallara dayanıklı, steril uyumlu)
B. Elektronik ve yarı iletken endüstrisi
B.1 Temel gereksinimler:anti-statik (10⁶-10¹¹Ω), hassas konumlandırma (hata ≤0,01mm), çizilmeye karşı dayanıklılık
B.2 Temel senaryolar:
1. Çip/Yarı İletken: levha işleme, talaş paketleme (gözenekli seramik/anti-statik silikon vantuz, kopmayı önlemek için eşit negatif basınç)
2. PCB/Bileşenler: Esnek PCB, mikro bileşenler (0402 dirençler) yüzeye monte (kırışmayı/yırtılmayı önlemek için ince silikon/jel/mikro vantuz)
3. Ekran: LCD/OLED panel, dokunmatik cam tutucu (yüksek şeffaf malzeme, leke ve çizik yok)
C. Otomobil ve otomobil parçaları endüstrisi
C.1 Temel gereksinimler:büyük emiş (tek vantuz diski ≥500N), çok özellikli adaptasyon (metal/plastik/cam), kaymaz
C.2 Temel senaryolar:
4. Gövde imalatı: çelik levha / kapı çerçevesi taşıma kaynağı (büyük çaplı kauçuk / çoklu vantuz dizisi, kaymaz doku)
5. Cam / İç : Ön cam montajı, deri koltuk yüzey transferi (Isıya dayanıklı silikon / sünger vantuz, deformasyon koruması)
6. Parçalar: motor silindiri gövdesi / şanzıman muhafazası tutucusu (vakum + mekanik kilit, düşmeyi önleyici)
D. Gıda ve ambalaj endüstrisi
D.1 Temel gereksinimler:Gıdaya uygun malzeme (FDA sertifikalı), temizlenmesi kolay, ezilmeye karşı dayanıklı
D.2 Temel senaryolar:
1. Yiyecek işleme: unlu mamuller / taze et / meyve ayırma (düşük emişli sünger vantuz, kokusuz ve yıkanması kolay)
2. Paketleme otomasyonu: paketleme poşeti açma, steril karton kalıplama (statik eleme/çok noktalı emme, ince/sert paketlemeye uygun)
E. Lojistik ve depolama endüstrisi
E.1 Temel gereklilikler:verimli adaptasyon (malların birden fazla özelliği), sabit basınç, düşmeyi önleme
E.2 Temel senaryolar:
1. Karton taşıma: e-ticaret kartonu sınıflandırma (ayarlanabilir emme dizisi, vakum basıncı)
2. Plaka/rulo: Ahşap tahta/plastik film rulosu transferi (uzun şerit/dairesel vantuz, ofseti önlemek için düzgün adsorpsiyon)
F. Yeni enerji ve özel endüstriler
F.1 Yeni enerji (lityum pil/pv):
1. Lityum pil plakası (anti-statik gözenekli vantuz, toz önleyici), fotovoltaik cam (büyük vantuzlu silikon vantuz, çizik yok)
F.2 Baskı ve kağıt
1. Kağıt/basılı madde yakalama (emici kağıt malzemesi, yırtılmayı ve mürekkep kirlenmesini önlemek için hafif negatif basınç)
III. Temel uyarlama mantığının özeti
| İş parçası özellikleri | Pipet adaptasyon programı | İlgili sektör senaryoları |
| İnce / Kırılgan / Hassas | Silikon/seramik malzeme, mikro negatif basınç, mikro emme nozulu | Elektronik yarı iletkenler, eczacılık ürünleri |
| Ağır eşyalar / Büyük boy | Kauçuk malzeme, büyük çaplı vantuz, çoklu vantuz dizisi | Otomobiller, lojistik paneller |
| Sağlık/Kirliliğin önlenmesi | Gıda/tıbbi kullanıma uygun silikon, temizlenmesi kolay yapı | İlaç, gıda |
| Yumuşak / düzensiz yüzeyler | Sünger malzeme, deforme olabilen vantuz | Araba iç mekanları, yiyecekler |
| Antistatik gereksinimler | Antistatik silikon, iyon rüzgar destekli | elektronik yarı iletken |
