Vakumlu emme, endüstriyel otomasyonda dört temel avantaja sahip "esnek kavrama" için temel bir çözümdür: zarar vermeyen kavrama, çok malzemeli/düzensiz iş parçalarına uyarlanabilirlik, temiz ve çevre koruması ve esnek çalışma. İş parçalarının farklı endüstri özelliklerine (ince/kalın, hassas/kaba, hijyenik/standart) uyarlanabilir.
Yüksek Sertlikli Küresel Mafsallı Vakum Vantuzları ZP3E
Çin Commaelec'in Yüksek Sertlikli Küresel Mafsallı Vakum Vantuzları ZP3E, ağır yük, geniş alan işleme için Özelleştirilmiş çözümler sunar. Yivli sızdırmazlık yüzeyi ve bilyeli mafsal tasarımıyla düz olmayan veya gözenekli malzemeler üzerinde dengeli yapışma sağlarlar. Cam, metal levhalar ve ambalajlar için ideal olan bu ürünler, otomatik sistemlerde iz bırakmayan, güvenilir performans sağlar.
Tıklayın ve Seçimi Başlatın
》Ürün Bilgilerine Geri Dön

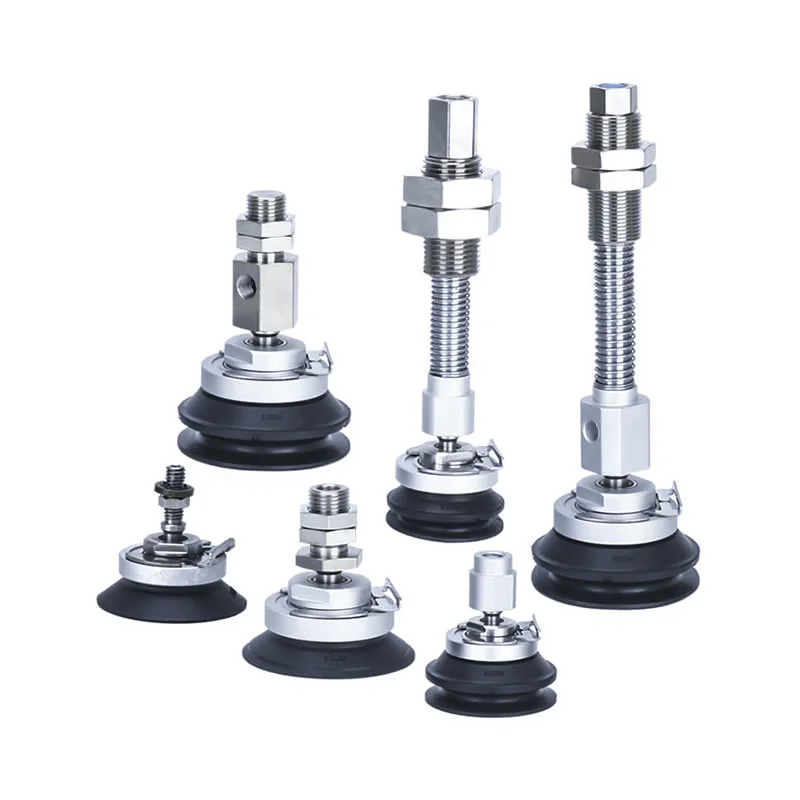

Yüksek Sertlikli Küresel Mafsallı Vakum Vantuzları ZP3E

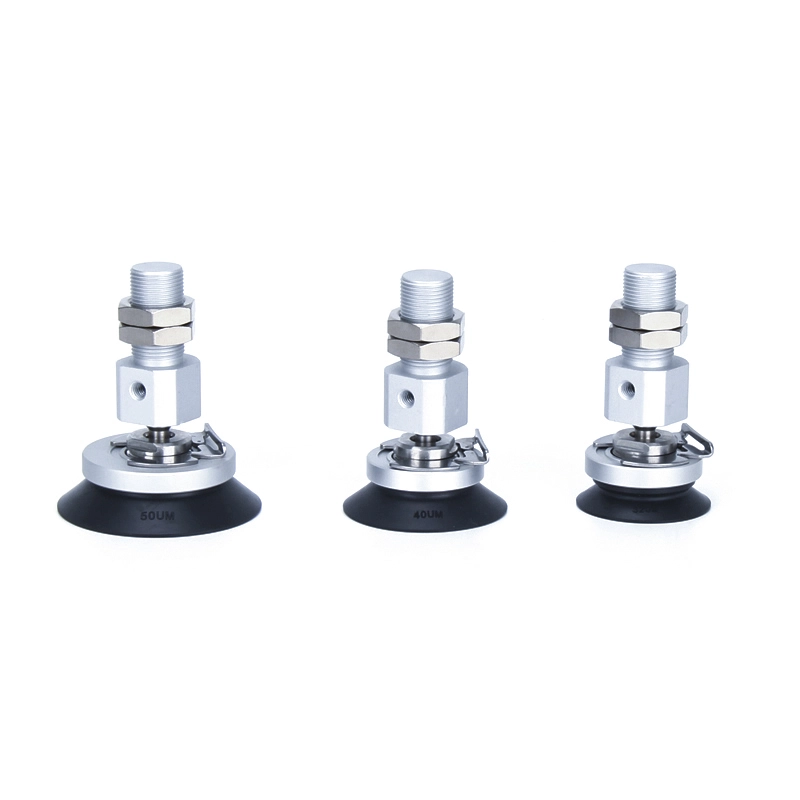

ZP3E-TF Serisi Adaptörlü Yüksek Sertlikli Küresel Mafsallı Tip Vakum Pedleri

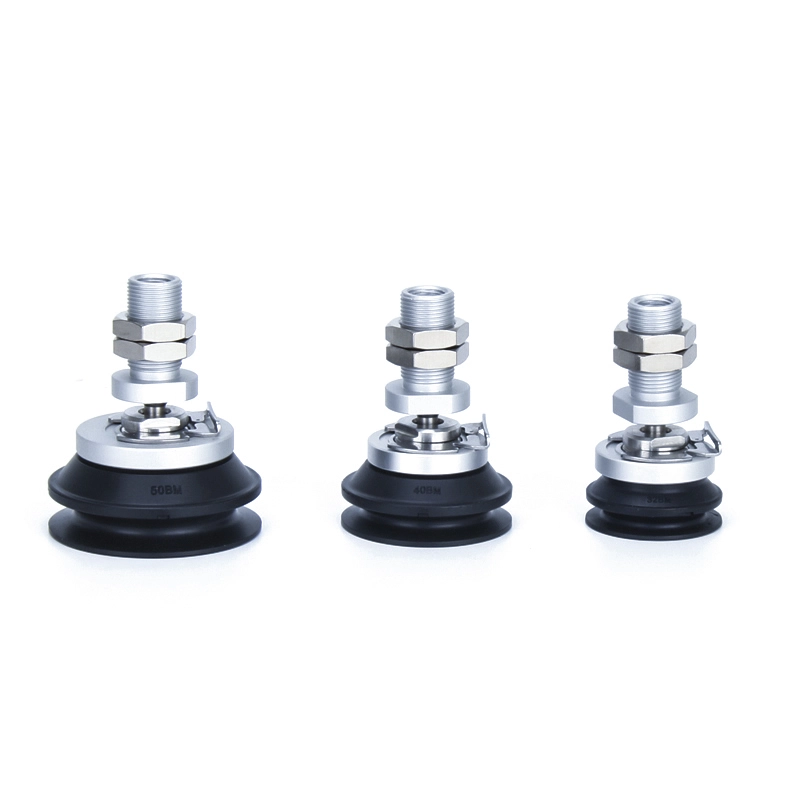

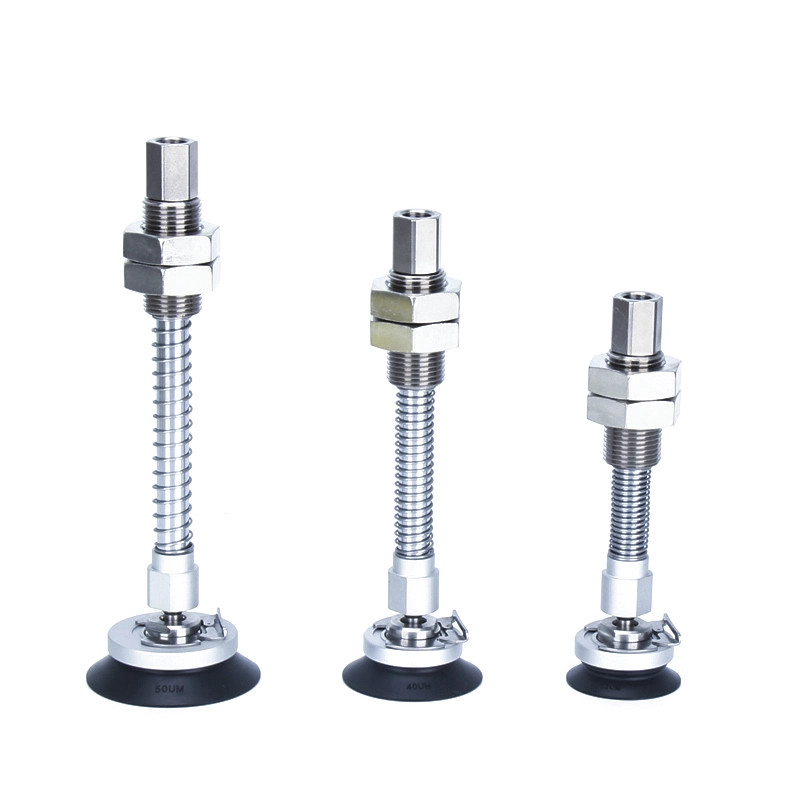

Tamponlu ZP3E-TF Serisi Yüksek Sertlikli Küresel Mafsallı Tip Vakum Pedleri
ZP3E-YF Serisi Adaptörlü Yüksek Sertlikli Küresel Mafsallı Tip Vakum Pedleri

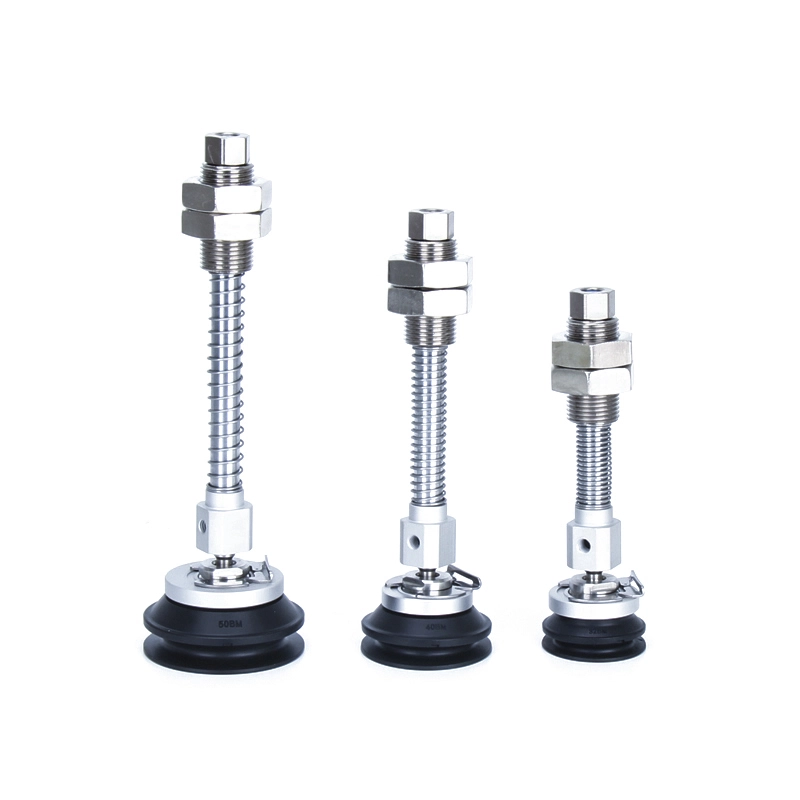

ZP3E-YF Serisi Tamponlu Yüksek Sertlikli Küresel Mafsallı Tip Vakum Pedleri
Tanım
Nasıl Sipariş Verilir?
Özellikler / Malzeme
Uygulamalar
Kaynak
Yüksek Sertlikli Küresel Mafsallı Vakum Vantuzları ZP3E, otomatik sistemlerde ağır, büyük veya düzensiz yüzeyli iş parçalarının taşınması için özel olarak tasarlanmış endüstriyel sınıf bir vakum vantuzudur.
Yüksek sertlikteki yapısı cam, metal levha ve karton gibi ağır malzemeler üzerinde sağlam bir tutuş sağlar.
Bilyeli mafsal tasarımı, çok açılı ayarlamaya izin vererek bardağın eğimli veya düzensiz yüzeylere otomatik olarak uyum sağlamasına olanak tanır.
Yivli sızdırmazlık yüzeyi, vakum tutma yeteneklerini geliştirerek gözenekli malzemelerle çalışırken bile etkili emme sağlar.
Bu ürün serisi robotik otomasyon, paketleme, otomotiv üretimi ve cam işleme gibi alanlarda yaygın olarak kullanılmaktadır; kavrama kuvveti, stabilite ve esneklik açısından son derece yüksek taleplerin olduğu uygulamalar için özellikle uygundur.
Temel Özellikler
**Yüksek Sertlik ve Stabilite**
Cam, metal levhalar ve karton gibi ağır hizmet tipi ve geniş yüzeyli iş parçaları için özel olarak tasarlanan bu seri, hem tek katmanlı hem de çift katmanlı yapılar için seçeneklerle birlikte 32 mm'den 125 mm'ye kadar uzanan bir çap aralığı sunar. Yüzey, gözenekli malzemelerle çalışırken bile vakumun tutulmasını etkili bir şekilde artıran ve kavrama stabilitesini sağlayan yivli bir dokuya sahiptir.
**Rotil-Mafsal İşlevselliği**
Entegre bir bilyeli mafsal yapısına sahip olan ünite, esnek, çok açılı ayarlamaya olanak tanır. Eğimli veya düzgün olmayan iş parçası yüzeylerini otomatik olarak telafi ederek dinamik taşıma operasyonları boyunca tutarlı sızdırmazlık performansı ve güvenilir emme kuvveti sağlar.
**İsteğe Bağlı Tamponlama Mekanizması**
Vantuz iş parçasıyla temas ettiğinde oluşan darbe kuvvetlerini absorbe etmek için isteğe bağlı bir tamponlama mekanizması eklenebilir. Bu, hem vantuz gövdesini hem de hassas iş parçalarının yüzeylerini hasara karşı etkili bir şekilde korur. Yüksek frekanslı bisiklet ortamlarında bu özellik, ekipmanın servis ömrünü uzatmaya ve genel dayanıklılığı artırmaya yardımcı olur.
**Malzeme Seçenekleri**
Yüksek Sertlikli Küresel Mafsallı Vakum Vantuzları ZP3E, mükemmel sızdırmazlık özellikleri ve aşınma direnci sunan, yüksek kaliteli kauçuk ve silikon malzemeler kullanılarak üretilmiştir. Anti-statik malzemeler opsiyonel olarak mevcuttur ve bu da üniteyi elektronik üretimi ve temiz oda ortamlarında kullanıma uygun hale getirir. Ek olarak, lityum iyon pil üretimi ve zorlu endüstriyel ortamların özel uygulama gereksinimlerini karşılamak için paslanmaz çelik bağlantı parçalarıyla eşleştirilebilir.
**Çıkarılabilir Tasarım**
Modüler bir yapıya sahip olan Yüksek Sertlikli Küresel Mafsallı Vakum Vantuzları ZP3E, kolay rutin bakım ve bileşen değişimini kolaylaştırır. Bu, arıza süresini etkili bir şekilde en aza indirir ve uzun vadeli işletme maliyetlerini azaltır. Ayrıca esnek konfigürasyon seçenekleri, çok çeşitli otomatik sistemlere sorunsuz bir şekilde entegre edilmesine olanak tanır.

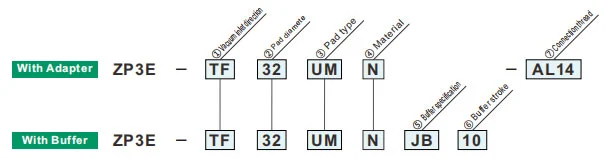

Nasıl Sipariş Verilir?
| ①Vakum giriş yönü | |
| TF | Dikey |
| YF | Yanal |
| ②Pad çapı(mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤Tampon spesifikasyonu | |
| JB | Döner (Pirinç, Burçlu) |
| JF | Döner (Çelik, Burçlu) |
| ③Pad tipi | |
| UM | Oluklu düz tip |
| BM | Kaburgalı ve oluklu körük tipi |
| ④Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| U | Üretan kauçuk |
| F | FKM |
| GN | İletken NBR |
| GS | İletken silikon kauçuk |
Yeşil sembol özelleştirilmiş modellerdir.
| ⑥Tampon vuruşu | |
| 10 | 10 mm |
| 25 | 25mm |
| 30 | 30mm |
| 50 | 50 mm |
| 75 | 75mm |
| 100 | 100 mm |
| ⑦Vakum girişi | ZP3E-T /Dikey | ZP3E-Y / Yanal | ||||
| ø32~ø50 | ø63~ø125 | ø32~ø50 | ø63~ø125 | |||
| Erkek Konu | AL6 | M6 x1 | ● | — | — | — |
| AL12 | M12 x1,25 | — | ● | — | — | |
| AL14 | M14 x1 | ● | — | ● | — | |
| AL16 | M16 x1,5 | — | ● | — | ● | |
| Dişi | B8 | M8 x1,25 | ● | — | ● | — |
| B12 | M12 x1,75 | — | ● | — | ● | |
Yay reaktif kuvveti
| Ped çapı (mm) |
Sıkma torku ±%5 [N·m] | Tampon vuruşu (mm) | Yay reaktif kuvveti [N] | ||
| Pirinç, Burçlu (JB) | Çelik, Burçlu (JF) | 0 vuruşta | Tam vuruşta | ||
| ø32~ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63~ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
|
Malzeme
Özellikler
|
Sembol | Durometre HS (±5°) |
Renk ile ilgili lastik |
İşletim sıcaklık aralık (°C) |
Yağ rezistans benzin |
Yağ rezistans benzol |
Temel rezistans |
Asit rezistans |
Hava koşullarına dayanıklılık | Ozon rezistans |
Aşınma rezistans |
Su geçirmez | Çözücü rezistans (Benzen, toluen) |
Başvuru |
| NBR | N | 50 | Siyah | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Genel işlerin transferi, Oluklu mukavva, Kaplama levhası, Demir levha ve diğerleri |
| Silikon kauçuk | S | 45 ~ 50 | Beyaz | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken, Kalıp dökümden çıkarma, İnce iş, Mutfak robotu |
| Üretan kauçuk | U | 50 ~ 60 | Kahverengi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu mukavva, Demir levha, Kaplama levhası |
| FKM | F | 60 | Siyah | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimyasal iş |
| İletken NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarı iletkenin genel çalışması (Statik elektrik direnci) | |
| İletken silikon kauçuk | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken (Statik elektrik) |
Yukarıdaki tablo söz konusu kauçuk malzemelerin yalnızca genel özelliklerini kapsamaktadır. Mavi sembol özelleştirilmiş modellerdir.
Çeşitli endüstriyel alanlardaki pnömatik bileşenlerin (vakum vantuzu) uygulama ana hatları
I. Temel güçlü yönler
II. Uygulamaların endüstriye göre çıkarılması
A. Tıp ve tıp endüstrisi
A.1: Temel gereksinimler:Temiz ve kirlilik içermeyen (FDA/GMP uyumlu), nazik ve zarar vermeyen ve çapraz bulaşmayı önleyen
A.2 Temel senaryolar:
1. İlaç ambalajı: ilaç şişesi / ilaç plakası / infüzyon torbası toplama (gıda sınıfı silikon vantuz, parçacık dökülmesi yok)
2. Tıbbi cihaz montajı: cerrahi aletler/tıbbi kateterler/protez parçalarının taşınması (ayarlanabilir negatif basınç, deformasyon koruması)
3. Biyoloji laboratuvarı: petri kabı/santrifüj tüpü/reaktif kartı transferi (kimyasallara dayanıklı, steril uyumlu)
B. Elektronik ve yarı iletken endüstrisi
B.1 Temel gereksinimler:anti-statik (10⁶-10¹¹Ω), hassas konumlandırma (hata ≤0,01mm), çizilmeye karşı dayanıklılık
B.2 Temel senaryolar:
1. Çip/Yarı İletken: levha işleme, talaş paketleme (gözenekli seramik/anti-statik silikon vantuz, kopmayı önlemek için eşit negatif basınç)
2. PCB/Bileşenler: Esnek PCB, mikro bileşenler (0402 dirençler) yüzeye monte (kırışmayı/yırtılmayı önlemek için ince silikon/jel/mikro vantuz)
3. Ekran: LCD/OLED panel, dokunmatik cam tutucu (yüksek şeffaf malzeme, leke ve çizik yok)
C. Otomobil ve otomobil parçaları endüstrisi
C.1 Temel gereksinimler:büyük emiş (tek vantuz diski ≥500N), çok özellikli adaptasyon (metal/plastik/cam), kaymaz
C.2 Temel senaryolar:
4. Gövde imalatı: çelik levha / kapı çerçevesi taşıma kaynağı (büyük çaplı kauçuk / çoklu vantuz dizisi, kaymaz doku)
5. Cam / İç : Ön cam montajı, deri koltuk yüzey transferi (Isıya dayanıklı silikon / sünger vantuz, deformasyon koruması)
6. Parçalar: motor silindiri gövdesi / şanzıman muhafazası tutucusu (vakum + mekanik kilit, düşmeyi önleyici)
D. Gıda ve ambalaj endüstrisi
D.1 Temel gereksinimler:Gıdaya uygun malzeme (FDA sertifikalı), temizlenmesi kolay, ezilmeye karşı dayanıklı
D.2 Temel senaryolar:
1. Yiyecek işleme: unlu mamuller / taze et / meyve ayırma (düşük emişli sünger vantuz, kokusuz ve yıkanması kolay)
2. Paketleme otomasyonu: paketleme poşeti açma, steril karton kalıplama (statik eleme/çok noktalı emme, ince/sert paketlemeye uygun)
E. Lojistik ve depolama endüstrisi
E.1 Temel gereklilikler:verimli adaptasyon (malların birden fazla özelliği), sabit basınç, düşmeyi önleme
E.2 Temel senaryolar:
1. Karton taşıma: e-ticaret kartonu sınıflandırma (ayarlanabilir emme dizisi, vakum basıncı)
2. Plaka/rulo: Ahşap tahta/plastik film rulosu transferi (uzun şerit/dairesel vantuz, ofseti önlemek için düzgün adsorpsiyon)
F. Yeni enerji ve özel endüstriler
F.1 Yeni enerji (lityum pil/pv):
1. Lityum pil plakası (anti-statik gözenekli vantuz, toz önleyici), fotovoltaik cam (büyük vantuzlu silikon vantuz, çizik yok)
F.2 Baskı ve kağıt
1. Kağıt/basılı madde yakalama (emici kağıt malzemesi, yırtılmayı ve mürekkep kirlenmesini önlemek için hafif negatif basınç)
III. Temel uyarlama mantığının özeti
| İş parçası özellikleri | Pipet adaptasyon programı | İlgili sektör senaryoları |
| İnce / Kırılgan / Hassas | Silikon/seramik malzeme, mikro negatif basınç, mikro emme nozulu | Elektronik yarı iletkenler, eczacılık ürünleri |
| Ağır eşyalar / Büyük boy | Kauçuk malzeme, büyük çaplı vantuz, çoklu vantuz dizisi | Otomobiller, lojistik paneller |
| Sağlık/Kirliliğin önlenmesi | Gıda/tıbbi kullanıma uygun silikon, temizlenmesi kolay yapı | İlaç, gıda |
| Yumuşak / düzensiz yüzeyler | Sünger malzeme, deforme olabilen vantuz | Araba iç mekanları, yiyecekler |
| Antistatik gereksinimler | Antistatik silikon, iyon rüzgar destekli | elektronik yarı iletken |
