Vakumlu emme, endüstriyel otomasyonda dört temel avantaja sahip "esnek kavrama" için temel bir çözümdür: zarar vermeyen kavrama, çok malzemeli/düzensiz iş parçalarına uyarlanabilirlik, temiz ve çevre koruması ve esnek çalışma. İş parçalarının farklı endüstri özelliklerine (ince/kalın, hassas/kaba, hijyenik/standart) uyarlanabilir.

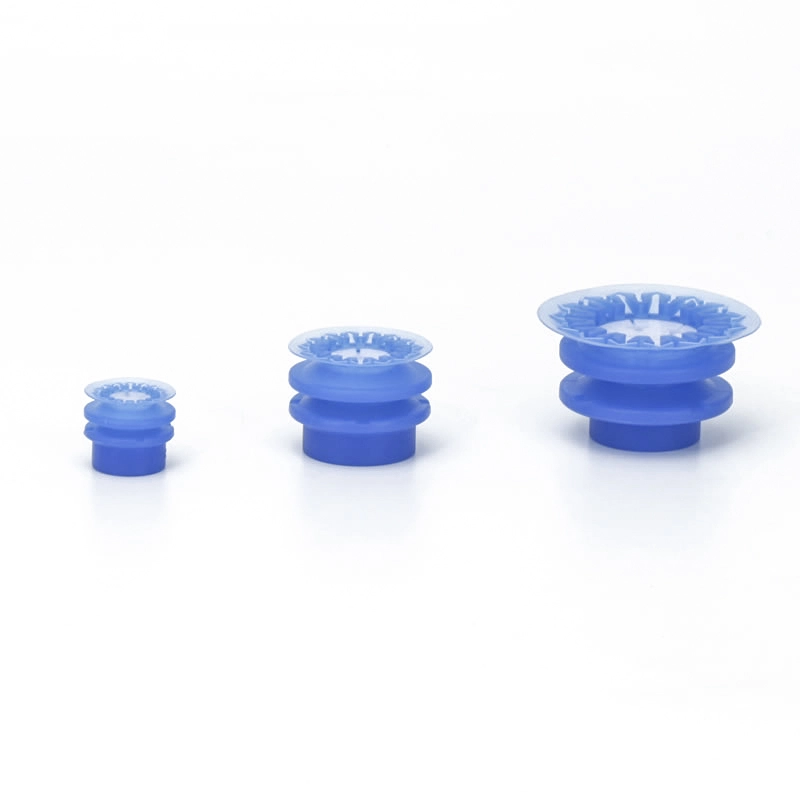

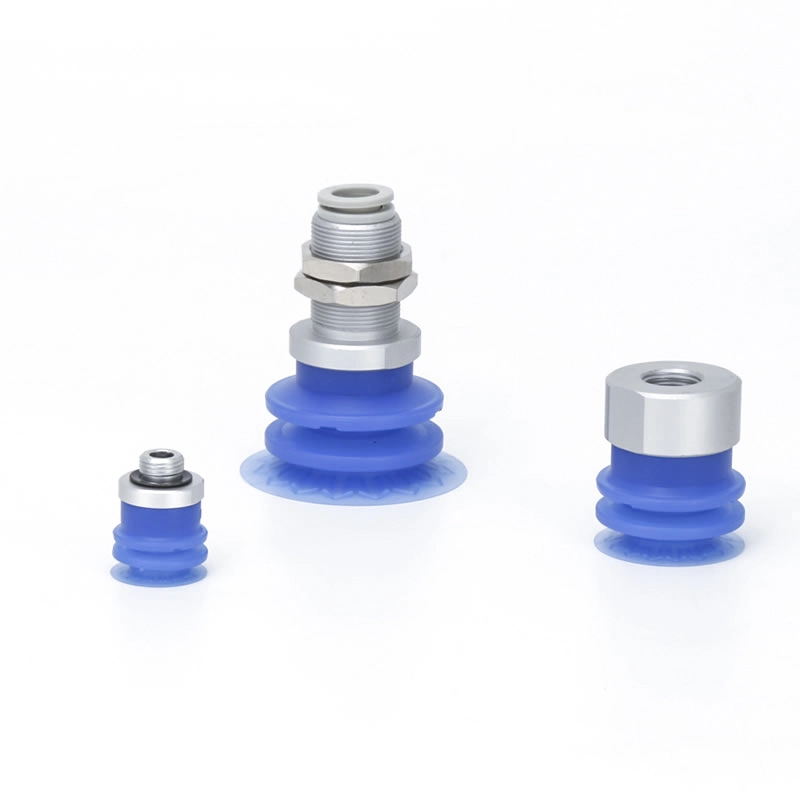

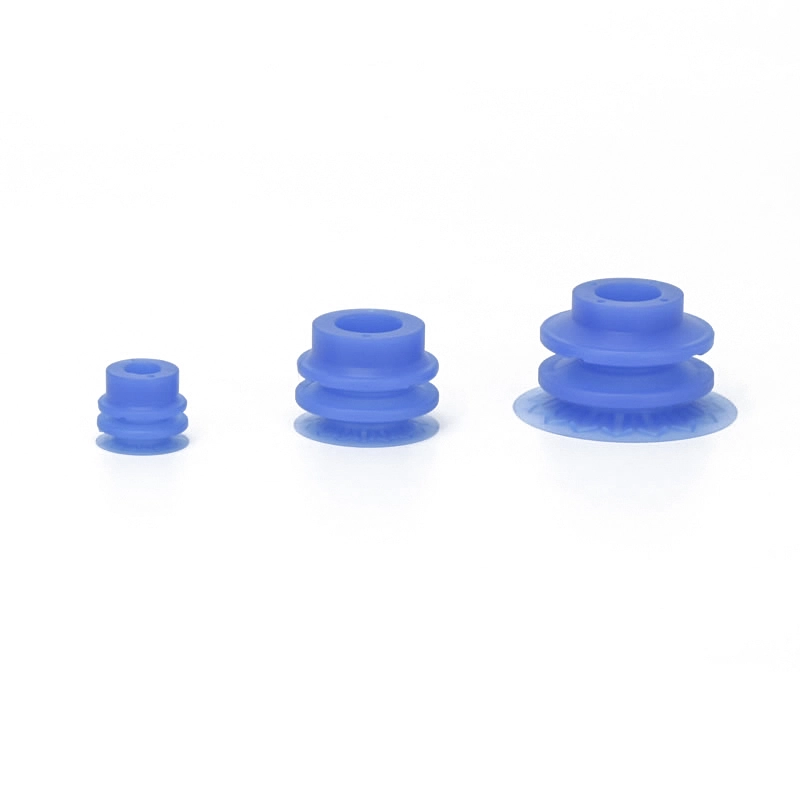

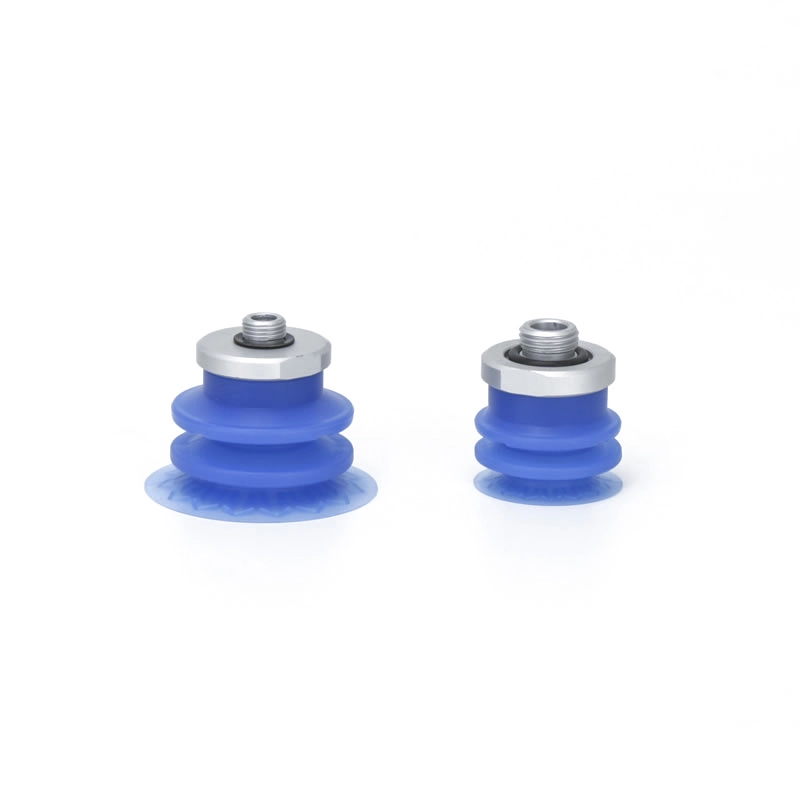

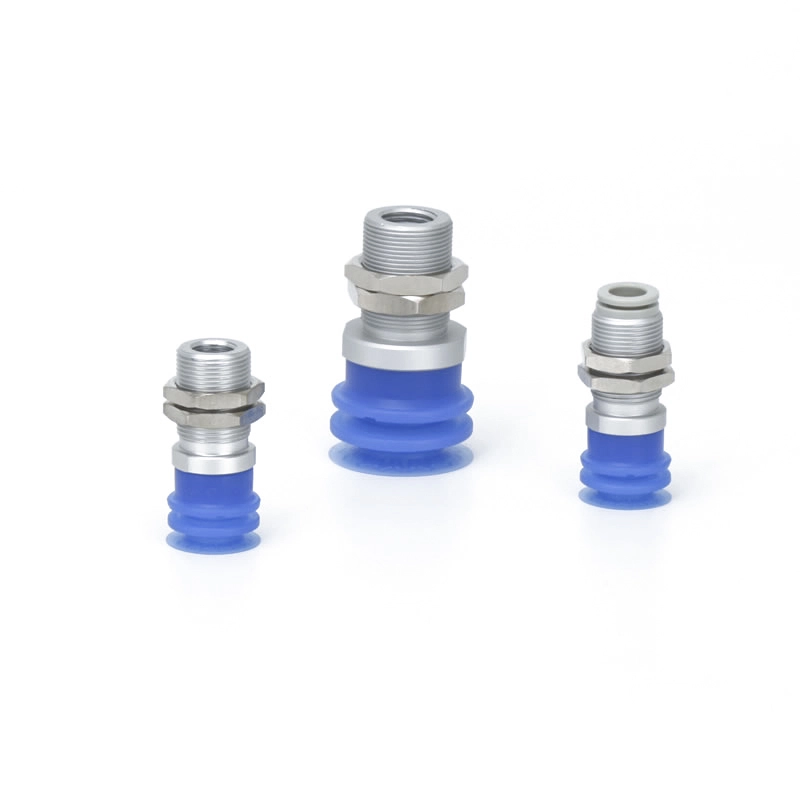

Körüklü 2,5 Kademeli Vakum Vantuzları ZP3P-JT
Körüklü 2,5 Kademeli Vakum Vantuzları için ZP3P-JT ince, esnek ve kolayca deforme olabilen malzemelerin yüksek hassasiyetle taşınması için uzmanlaşmıştır. Gıda, tıbbi ürünler ve tüketici ürünlerine yönelik otomatik paketleme hatlarında yaygın olarak uygulanarak film poşetlerinin, plastik levhaların ve yumuşak ambalajların sabit bir şekilde tutulmasını sağlarlar. Esnek sızdırmazlık dudağı ve hijyenik silikon malzemeleriyle tutarlı yapışma sağlar, deformasyonu azaltır ve yüksek hızlı otomasyon ortamlarında temiz, verimli çalışmayı destekler.
Tıklayın ve Seçimi Başlatın
》Ürün Bilgilerine Geri Dön
Körüklü 2,5 Kademeli Vakum Vantuzları ZP3P-JT
ZP3P Serisi Körüklü 2,5 Kademeli Vakum Pedi Ünitesi
ZP3P-T Serisi Adaptör Körüklü 2,5 Kademeli Vakum Pedleri
Tanım
Nasıl Sipariş Verilir?
Özellikler / Malzeme
Uygulamalar
Kaynak
Körüklü 2,5 Kademeli Vakum Vantuzlarının Temel Avantajları ZP3P-JT
Optimum Uyum ve Esneklik:Körük tipi yapı ve esnek etek, düz olmayan veya kavisli film yüzeylerine uyum sağlayarak güvenli tutuş sağlar.
Mükemmel Sönümleme Etkisi:Akordeon tasarımı, yüksek hızlı işlemler sırasında titreşimi emerek film deformasyonunu azaltır.
Yükseklik Telafisi:Çok aşamalı katmanlar, farklı kalınlıklardaki filmlerin emme kaybı olmadan işlenmesine olanak tanır.
Azaltılmış Hasar/İşaretleme:Yumuşak silikon ve özel etekler hassas ambalajları koruyarak kırışıklıkları, yırtılmaları veya izleri önler.
Çok Yönlü Malzeme Kullanımı:Gıda, tıbbi ve kozmetik ambalaj filmlerinin yanı sıra ince plastikler ve etilen levhalar için de uygundur.
Basitleştirilmiş Tasarım:Tek katmanlı veya çok katmanlı konfigürasyonlar, kolay kurulumu ve otomatik al ve yerleştir sistemlerine entegrasyonu destekler.
SSS
ZP3P-JT serisi ne için kullanılır?
Körüklü 2,5 aşamalı Vakum Vantuzları ZP3P-JT, esnek filmlerin ve ince, deforme olabilen malzemelerin taşınması için kullanılır. İçecek torbaları, toz torbaları ve farmasötik ambalajların yanı sıra lojistik sınıflandırma ve otomatik film işleme de dahil olmak üzere gıda ve tıbbi ambalajlarda yaygın olarak uygulanırlar.
Torba deformasyonunu azaltma seçeneği var mı?
Evet, esnek sızdırmazlık eteği ve optimize edilmiş kaburga yapısı, basıncın eşit şekilde dağıtılmasına yardımcı olur
Taşıma sırasında kırışmayı, sızıntıyı ve deformasyonu en aza indirir
ZP3P-JT vantuzunun temel özellikleri nelerdir?
The Bellows 2.5-stage Vacuum Suction Cups ZP3P-JT features a 2.5-stage bellows structure, offering a combination of flexibility and shock-absorbing capabilities. Its skirt incorporates a reinforced rib design, effectively enhancing both sealing performance and stability. The flat suction surface ensures a secure grip on thin film materials, while the unit supports accelerations of up to 4G, effectively suppressing vibration and deformation.
Yüksek hızlı uygulamalar için uygunlar mı?
Evet, yüksek hızlı otomatik üretim hatları için tasarlanmıştır
Hızlı hızlanma/yavaşlama koşullarında istikrarlı performans (4G'ye kadar)
Hızlı alma ve yerleştirme ve paketleme işlemleri için idealdir

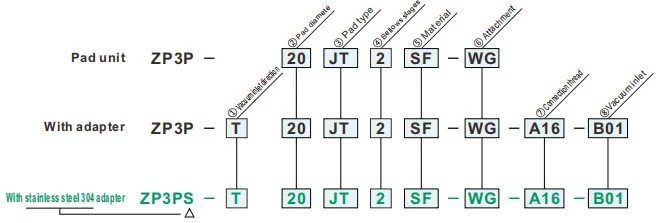

Nasıl Sipariş Verilir?
- Esnek yumuşak film ambalajlı iş parçalarının adsorpsiyonlu transferi için
- İnce film etek ve özel şekilli kaburgalar
- Kırışıklıkları azaltmak için düz aparat
- Mavi renkli ped, kirlilik denetimi sırasında vakum pedini rengine göre ayırt etmek kolaydır
Özellikler
| Çalışma sıcaklığı aralığı | - 30 ~ 90°C | |
| Ped | Malzeme | Silikon kauçuk |
| Renk | Mavi | |
| Sertlik (Shore A:±5°) | A40/S | |
| EK | Malzeme | Sentetik reçine / Paslanmaz çelik |
| Renk | Beyaz | |
| ①Vakum giriş yönü | |
| T | Dikey |
| ②Pad çapı(mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Pad tipi | |
| JT | Körük Tipi |
| ④Körük aşamaları | |
| 2 | 2.5 Aşamalı |
| ⑤Malzeme | |
| SF | Silikon kauçuk |
| ⑥Ek | |
| Sıfır | Ek olmadan |
| W | Büyük delik eki |
| WF | Düz bağlantı |
| WM | Örgü eki |
| ÇG | Gözenekli bağlantı |
| ⑦Bağlantı dişi | ⑧Vakum girişi | Ped çapı | |||||
| ø20~ø25 | ø32~ø50 | ||||||
| - | Sıfır | - | Erkek iplik |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Dişi iplik |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Erkek iplik |
A16 | M16x1.0 | Dişi iplik |
B01 | Kc1/8 | ● | - |
| Tek dokunuş uydurma |
08 | Kc1/4 | ● | - | |||
| A20 | M20x1.0 | Dişi iplik |
B02 | 8 mm | - | ● | |
| Tek dokunuş uydurma |
10 | 10 mm | - | ● | |||
| EK | W | WF | WM | ÇG | |
| Parça resmi |
|
|
|
|
|
| Tanım | Emme akış hızını sağlamak için genişletilmiş delik boyutu Vakumlu üfleyici pompalarla uyumlu |
Kırışıklıkları azaltmak için Az deformasyona sahip ince iş parçaları için Emme portu, iş parçasının emilmesini engellemek için düz bir yüzeyle kapatılmıştır Eteğin hareketini sınırlandırır ve iş parçasına verilen hasarı azaltır |
Yabancı maddelerin borulara girmesini önler Tıkanma kontrolü kolay ve temizlenmesi kolaydır Emme filtresi elemanının değiştirme sıklığı azalır | - | |
| Parça numarası | ø20 | ZP3PW-20JT2 | ZP3PWF-20JT2 | ZP3PWM-20JT2 | ZP3PWG-20JT2 |
| ø25 | ZP3PW-25JT2 | ZP3PWF-25JT2 | ZP3PWM-25JT2 | ZP3PWG-25JT2 | |
| ø32 | ZP3PW-32JT2 | ZP3PWF-32JT2 | ZP3PWM-32JT2 | ZP3PWG-32JT2 | |
| ø40 | ZP3PW-40JT2 | ZP3PWF-40JT2 | ZP3PWM-40JT2 | ZP3PWG-40JT2 | |
| ø50 | ZP3PW-50JT2 | ZP3PWF-50JT2 | ZP3PWM-50JT2 | ZP3PWG-50JT2 | |
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
|
Malzeme
Özellikler
|
Sembol | Durometre HS (±5°) |
Renk ile ilgili lastik |
İşletim sıcaklık aralık (°C) |
Yağ rezistans benzin |
Yağ rezistans benzol |
Temel rezistans |
Asit rezistans |
Hava koşullarına dayanıklılık | Ozon rezistans |
Aşınma rezistans |
Su geçirmez | Çözücü rezistans (Benzen, toluen) |
Başvuru |
| NBR | N | 50 | Siyah | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Genel işlerin transferi, Oluklu mukavva, Kaplama levhası, Demir levha ve diğerleri |
| Silikon kauçuk | S | 45 ~ 50 | Beyaz | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken, Kalıp dökümden çıkarma, İnce iş, Mutfak robotu |
| Üretan kauçuk | U | 50 ~ 60 | Kahverengi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu mukavva, Demir levha, Kaplama levhası |
| FKM | F | 60 | Siyah | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimyasal iş |
| İletken NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarı iletkenin genel çalışması (Statik elektrik direnci) | |
| İletken silikon kauçuk | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken (Statik elektrik) |
Yukarıdaki tablo söz konusu kauçuk malzemelerin yalnızca genel özelliklerini kapsamaktadır. Mavi sembol özelleştirilmiş modellerdir.
Çeşitli endüstriyel alanlardaki pnömatik bileşenlerin (vakum vantuzu) uygulama ana hatları
I. Temel güçlü yönler
II. Uygulamaların endüstriye göre çıkarılması
A. Tıp ve tıp endüstrisi
A.1: Temel gereksinimler:Temiz ve kirlilik içermeyen (FDA/GMP uyumlu), nazik ve zarar vermeyen ve çapraz bulaşmayı önleyen
A.2 Temel senaryolar:
1. İlaç ambalajı: ilaç şişesi / ilaç plakası / infüzyon torbası toplama (gıda sınıfı silikon vantuz, parçacık dökülmesi yok)
2. Tıbbi cihaz montajı: cerrahi aletler/tıbbi kateterler/protez parçalarının taşınması (ayarlanabilir negatif basınç, deformasyon koruması)
3. Biyoloji laboratuvarı: petri kabı/santrifüj tüpü/reaktif kartı transferi (kimyasallara dayanıklı, steril uyumlu)
B. Elektronik ve yarı iletken endüstrisi
B.1 Temel gereksinimler:anti-statik (10⁶-10¹¹Ω), hassas konumlandırma (hata ≤0,01mm), çizilmeye karşı dayanıklılık
B.2 Temel senaryolar:
1. Çip/Yarı İletken: levha işleme, talaş paketleme (gözenekli seramik/anti-statik silikon vantuz, kopmayı önlemek için eşit negatif basınç)
2. PCB/Bileşenler: Esnek PCB, mikro bileşenler (0402 dirençler) yüzeye monte (kırışmayı/yırtılmayı önlemek için ince silikon/jel/mikro vantuz)
3. Ekran: LCD/OLED panel, dokunmatik cam tutucu (yüksek şeffaf malzeme, leke ve çizik yok)
C. Otomobil ve otomobil parçaları endüstrisi
C.1 Temel gereksinimler:büyük emiş (tek vantuz diski ≥500N), çok özellikli adaptasyon (metal/plastik/cam), kaymaz
C.2 Temel senaryolar:
4. Gövde imalatı: çelik levha / kapı çerçevesi taşıma kaynağı (büyük çaplı kauçuk / çoklu vantuz dizisi, kaymaz doku)
5. Cam / İç : Ön cam montajı, deri koltuk yüzey transferi (Isıya dayanıklı silikon / sünger vantuz, deformasyon koruması)
6. Parçalar: motor silindiri gövdesi / şanzıman muhafazası tutucusu (vakum + mekanik kilit, düşmeyi önleyici)
D. Gıda ve ambalaj endüstrisi
D.1 Temel gereksinimler:Gıdaya uygun malzeme (FDA sertifikalı), temizlenmesi kolay, ezilmeye karşı dayanıklı
D.2 Temel senaryolar:
1. Yiyecek işleme: unlu mamuller / taze et / meyve ayırma (düşük emişli sünger vantuz, kokusuz ve yıkanması kolay)
2. Paketleme otomasyonu: paketleme poşeti açma, steril karton kalıplama (statik eleme/çok noktalı emme, ince/sert paketlemeye uygun)
E. Lojistik ve depolama endüstrisi
E.1 Temel gereklilikler:verimli adaptasyon (malların birden fazla özelliği), sabit basınç, düşmeyi önleme
E.2 Temel senaryolar:
1. Karton taşıma: e-ticaret kartonu sınıflandırma (ayarlanabilir emme dizisi, vakum basıncı)
2. Plaka/rulo: Ahşap tahta/plastik film rulosu transferi (uzun şerit/dairesel vantuz, ofseti önlemek için düzgün adsorpsiyon)
F. Yeni enerji ve özel endüstriler
F.1 Yeni enerji (lityum pil/pv):
1. Lityum pil plakası (anti-statik gözenekli vantuz, toz önleyici), fotovoltaik cam (büyük vantuzlu silikon vantuz, çizik yok)
F.2 Baskı ve kağıt
1. Kağıt/basılı madde yakalama (emici kağıt malzemesi, yırtılmayı ve mürekkep kirlenmesini önlemek için hafif negatif basınç)
III. Temel uyarlama mantığının özeti
| İş parçası özellikleri | Pipet adaptasyon programı | İlgili sektör senaryoları |
| İnce / Kırılgan / Hassas | Silikon/seramik malzeme, mikro negatif basınç, mikro emme nozulu | Elektronik yarı iletkenler, eczacılık ürünleri |
| Ağır eşyalar / Büyük boy | Kauçuk malzeme, büyük çaplı vantuz, çoklu vantuz dizisi | Otomobiller, lojistik paneller |
| Sağlık/Kirliliğin önlenmesi | Gıda/tıbbi kullanıma uygun silikon, temizlenmesi kolay yapı | İlaç, gıda |
| Yumuşak / düzensiz yüzeyler | Sünger malzeme, deforme olabilen vantuz | Araba iç mekanları, yiyecekler |
| Antistatik gereksinimler | Antistatik silikon, iyon rüzgar destekli | elektronik yarı iletken |
