Vakumlu emme, endüstriyel otomasyonda dört temel avantaja sahip "esnek kavrama" için temel bir çözümdür: zarar vermeyen kavrama, çok malzemeli/düzensiz iş parçalarına uyarlanabilirlik, temiz ve çevre koruması ve esnek çalışma. İş parçalarının farklı endüstri özelliklerine (ince/kalın, hassas/kaba, hijyenik/standart) uyarlanabilir.
İnce Düz Vakum Vantuzları ZP2
Çin'in önde gelen üreticisi olarak fabrikamız, Özelleştirilmiş İnce Düz Vakum Vantuzları ZP2 (ø10-30mm) sunmaktadır. Yivli bir "MT" yapısına sahip olan Commaelec'in doğrudan tedarikçi çözümü, filmlerin ve ince levhaların deformasyonunu önler. Lityum pil endüstrisi için tamamı paslanmaz çelik parçalarla birlikte NBR ve iletken silikon stoklarımızda mevcuttur.
Tıklayın ve Seçimi Başlatın
》Ürün Bilgilerine Geri Dön
İnce Düz Vakum Vantuzları ZP2

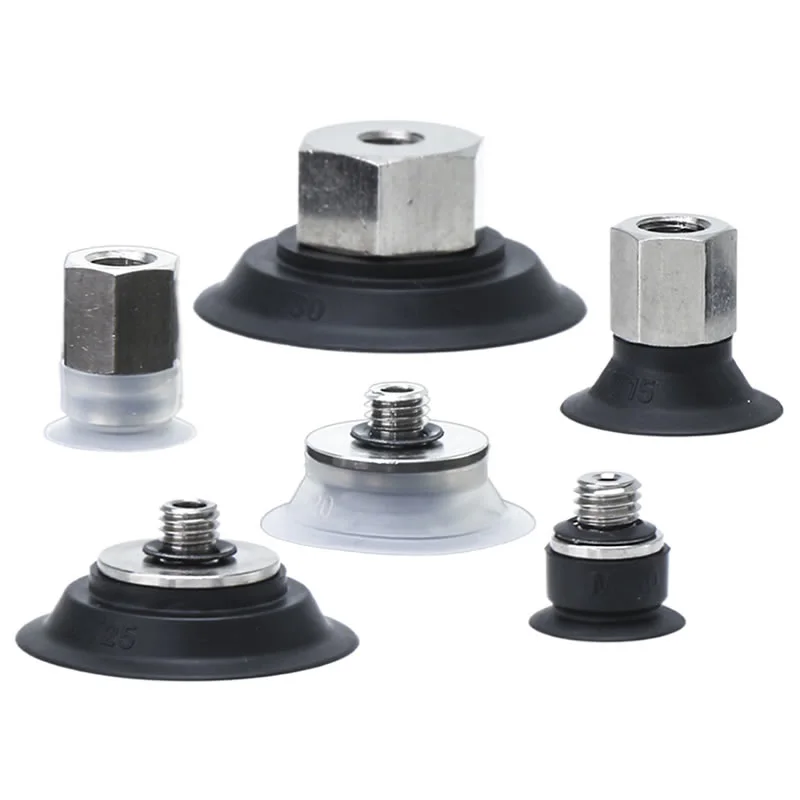

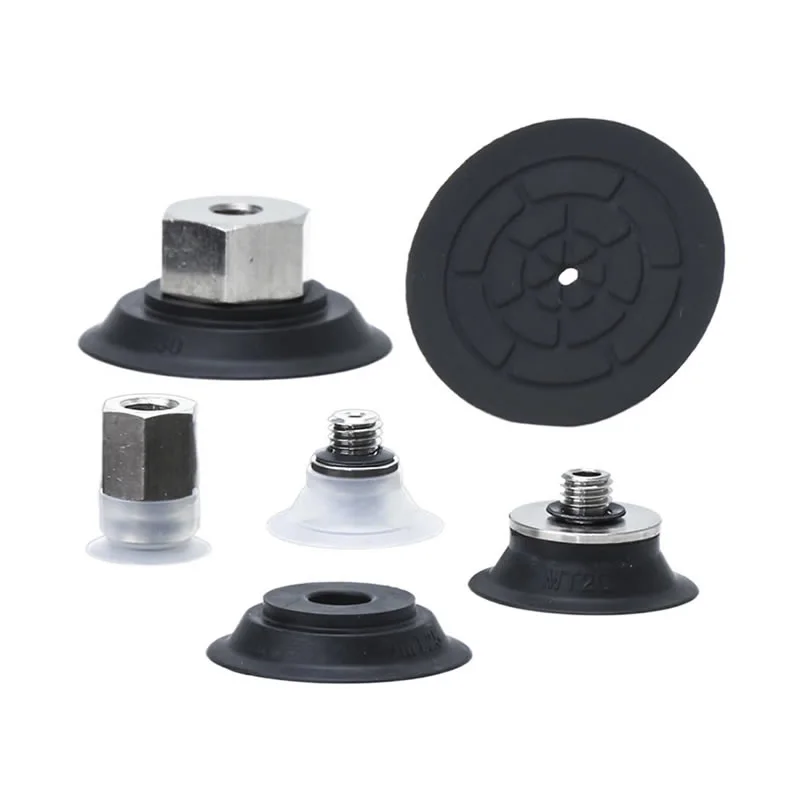

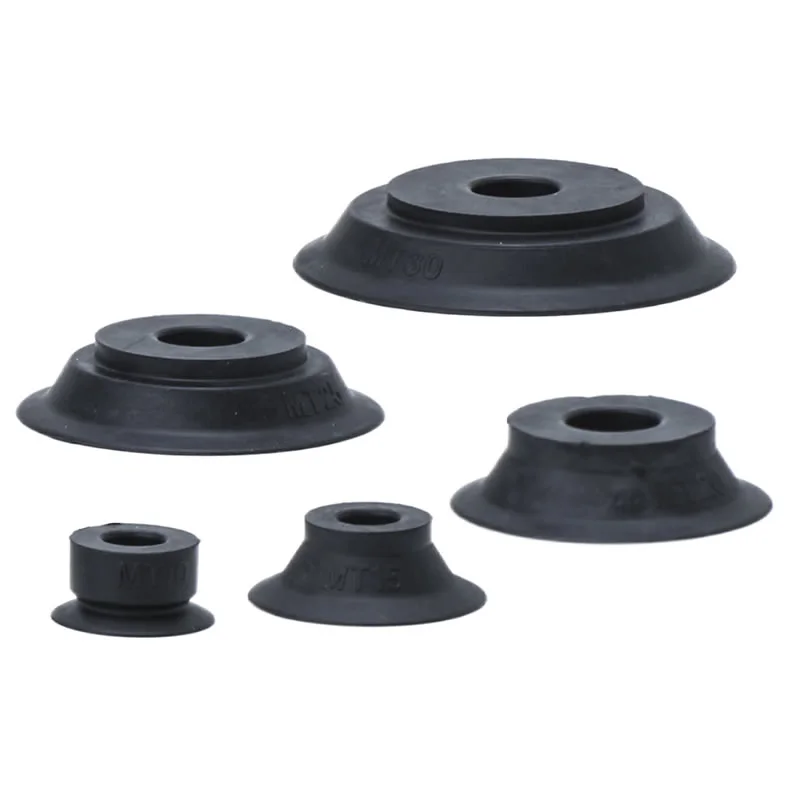

ZP2 Serisi İnce Düz Vakum Ped Ünitesi
ZP2-T Serisi Adaptörlü İnce Düz Vakum Pedi
Tanım
Nasıl Sipariş Verilir?
Özellikler / Malzeme
Uygulamalar
Kaynak
İnce Düz Vakum Vantuzları ZP2, özellikle ince ve kolayca deforme olabilen iş parçalarının taşınması için tasarlanmış, pnömatik kavrama sistemleri içindeki hassas bileşenlerdir. Endüstriyel spesifikasyonlarda, genellikle iç yapılarına özel bir yivli tasarımın dahil edildiğini ifade eden "MT" yapısal kodunu taşırlar.
Ürün özellikleri:Bu vantuz, düz iş parçalarının adsorpsiyon sırasında deformasyonunu etkili bir şekilde önleyerek ince levhalar, filmler ve diğer kolayca deforme olabilen malzemeler için idealdir.
Özellikler:Vantuz, φ10, φ15, φ20, φ25 ve φ30 dahil olmak üzere çeşitli çaplarda mevcuttur.
Vantuz malzemeleri:Yaygın seçenekler arasında her malzemenin belirli çalışma ortamlarına ve parça gereksinimlerine göre uyarlandığı NNBR (nitril kauçuk) ve GS (iletken silikon kauçuk) yer alır.
Uygulama alanları:İnce Düz Vakum Vantuzları ZP2, imalat, otomatik üretim hatları, robotik ve lojistik vb. alanlarda yaygın olarak kullanılmaktadır. Cam, plastik ve metal gibi hafif veya orta ağırlıktaki düz nesneleri taşımak için kullanılabilir.
SSS
Hangi malzemeler mevcut ve farklılıkları nelerdir?
İnce Düz Vakum Vantuzları ZP2, gerçek çalışma koşullarına uyacak şekilde çeşitli malzemelerde mevcuttur:
NBR: genel kullanım için uygun maliyetli, aşınmaya karşı iyi direnç
Silikon: mükemmel ısı direnci ve iz bırakmaz, hassas yüzeyler için idealdir
PU (Poliüretan): yüksek döngülü işlemler için yüksek dayanıklılık
FKM (Flor kauçuk): kimyasallara ve yağa karşı güçlü direnç
EPR: Belirli çevresel gereksinimlere uygun
Commaelec tutarlı malzeme kalitesi sağlar ve özel uygulamalar (örn. antistatik) için özelleştirmeyi destekler.
İnce düz vantuzlar hangi iş parçaları için en uygunudur?
Metal levhalar, cam, plastik paneller gibi pürüzsüz, düz yüzeyler
Sabit, düzgün temas gerektiren ince veya hafif iş parçaları
Minimum deformasyon ve hassas konumlandırmanın gerekli olduğu uygulamalar
İnce düz tasarım temas alanını arttırır, sızdırmazlığı artırır ve hava sızıntısını azaltır.
Sıcaklık direnci aralığı nedir?
Tipik aralıklar (malzemeye bağlı olarak):
NBR: -10°C ila 80°C
Silikon: -40°C ila 200°C
PU: -20°C ila 80°C
FKM: ~200°C'ye kadar güçlü kimyasal stabiliteyle
Commaelec, gerçek sıcaklığınıza ve ortamınıza göre uygun malzemeler önerebilir.
Dikey veya yatay vakum girişli olarak kullanılabilir mi?
Evet. İnce Düz Vakum Vantuzları ZP2 esnek kurulumu destekler:
Dikey vakum girişi (kompakt kurulumlar için standart)
Alanı sınırlı sistemler için yatay/yanal giriş
Adaptörler ve tampon braketleriyle uyumlu
Commaelec, farklı ekipman düzenlerine uyacak şekilde birden fazla bağlantı seçeneği sunar.
Ömrünü uzatmak için bunların bakımı nasıl düzgün bir şekilde yapılır?
Sızdırmazlık dudağında aşınma, çatlak veya deformasyon olup olmadığını düzenli olarak kontrol edin
Sızdırmazlık performansını etkileyen tozu önlemek için yüzeyleri temiz tutun
Aşırı vakum basıncından veya yanlış hizalamadan kaçının
Yüksek hızlı işlemlerde etkiyi azaltmak için ara belleğe alma yuvalarını kullanın
Sistem stabilitesini korumak için aşınmış kapları zamanında değiştirin

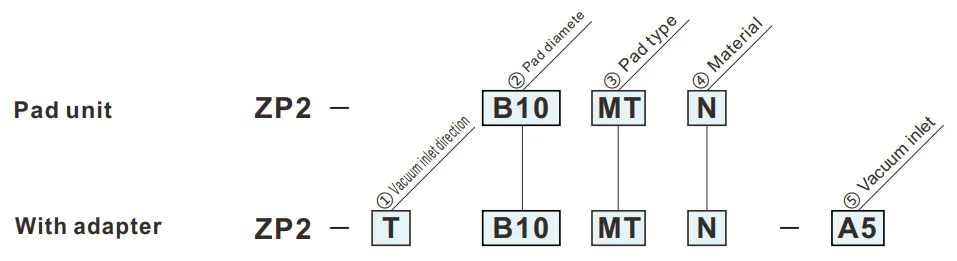

Nasıl Sipariş Verilir?
- İnce tabakaların veya filmlerin adsorpsiyonu için. Oluklu adsorpsiyon yüzeyi.
- Adsorpsiyon sırasında düz yüzeyin deformasyonu azalır.
- Yük uygulayan iş parçalarının aktarılması için uygun değildir.
- Sac kalınlığına bağlı olarak kırışma meydana gelebilir.
- Kullanmadan önce kalınlığını onaylayın.
| ①Vakum giriş yönü | |
| T | Dikey |
| ③Pad tipi | |
| MT | İnce düz (Oluklu) |
| ②Pad çapı(mm) | |
| B10 | ø10 |
| B15 | ø15 |
| B20 | ø20 |
| B25 | ø25 |
| B30 | ø30 |
| ④Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| U | Üretan kauçuk |
| F | FKM |
| GN | İletken NBR |
| GS | İletken silikon kauçuk |
Yeşil sembol özelleştirilmiş modellerdir.
| ⑤Vakum girişi | |
| H5 | M5x0.8 (Erkek) |
| B5 | M5x0,8 (Dişi) |
Boyutlar(mm)
Yeşil sembol özelleştirilmiş modellerdir.
MT
İnce düz (Oluklu)
| Modeli | øA | øB | øC | øD | øE | |||
|
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
||||||
| ZP2 | B10 | MT |
N S U F GN GS |
10 | 11 | 8.5 | 6 | 4 |
| B15 | 15 | 16 | ||||||
| B20 | 20 | 21 | 13.5 | 10 | 6 | |||
| B25 | 25 | 26 | 15 | |||||
| B30 | 30 | 31 | 18 | |||||
Referans için model: ZP2-B10MTN
Adaptör Montaj Boyutları
Uygulanabilir ped: B10MT/B15MT
Uygulanabilir ped: B20MT/B25MT/B30MT
ZP2-T
Dikey
H5
| Modeli | øA | øB | øC | D | Adaptör | |||||
|
① Vakum giriş yönü |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑤ Vakum giriş |
||||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
H5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| B15 | 15 | 16 | ||||||||
| B20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| B25 | 25 | 26 | ||||||||
| B30 | 30 | 31 | ||||||||
Referans için model: ZP2-TB10MTGS-H5
ZP2-T
Dikey
B5
| Modeli | øA | øB | C | Adaptör | |||||
|
① Vakum giriş yönü |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑤ Vakum giriş |
|||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
B5 | 10 | 11 | 8 | ZP2A-M04 |
| B15 | 15 | 16 | |||||||
| B20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| B25 | 25 | 26 | |||||||
| B30 | 30 | 31 | |||||||
Referans için model: ZP2-TB10MTGS-B5
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
|
Malzeme
Özellikler
|
Sembol | Durometre HS (±5°) |
Renk ile ilgili lastik |
İşletim sıcaklık aralık (°C) |
Yağ rezistans benzin |
Yağ rezistans benzol |
Temel rezistans |
Asit rezistans |
Hava koşullarına dayanıklılık | Ozon rezistans |
Aşınma rezistans |
Su geçirmez | Çözücü rezistans (Benzen, toluen) |
Başvuru |
| NBR | N | 50 | Siyah | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Genel işlerin transferi, Oluklu mukavva, Kaplama levhası, Demir levha ve diğerleri |
| Silikon kauçuk | S | 45 ~ 50 | Beyaz | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken, Kalıp dökümden çıkarma, İnce iş, Mutfak robotu |
| Üretan kauçuk | U | 50 ~ 60 | Kahverengi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu mukavva, Demir levha, Kaplama levhası |
| FKM | F | 60 | Siyah | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimyasal iş |
| İletken NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarı iletkenin genel çalışması (Statik elektrik direnci) | |
| İletken silikon kauçuk | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken (Statik elektrik) |
Yukarıdaki tablo söz konusu kauçuk malzemelerin yalnızca genel özelliklerini kapsamaktadır. Mavi sembol özelleştirilmiş modellerdir.
Çeşitli endüstriyel alanlardaki pnömatik bileşenlerin (vakum vantuzu) uygulama ana hatları
I. Temel güçlü yönler
II. Uygulamaların endüstriye göre çıkarılması
A. Tıp ve tıp endüstrisi
A.1: Temel gereksinimler:Temiz ve kirlilik içermeyen (FDA/GMP uyumlu), nazik ve zarar vermeyen ve çapraz bulaşmayı önleyen
A.2 Temel senaryolar:
1. İlaç ambalajı: ilaç şişesi / ilaç plakası / infüzyon torbası toplama (gıda sınıfı silikon vantuz, parçacık dökülmesi yok)
2. Tıbbi cihaz montajı: cerrahi aletler/tıbbi kateterler/protez parçalarının taşınması (ayarlanabilir negatif basınç, deformasyon koruması)
3. Biyoloji laboratuvarı: petri kabı/santrifüj tüpü/reaktif kartı transferi (kimyasallara dayanıklı, steril uyumlu)
B. Elektronik ve yarı iletken endüstrisi
B.1 Temel gereksinimler:anti-statik (10⁶-10¹¹Ω), hassas konumlandırma (hata ≤0,01mm), çizilmeye karşı dayanıklılık
B.2 Temel senaryolar:
1. Çip/Yarı İletken: levha işleme, talaş paketleme (gözenekli seramik/anti-statik silikon vantuz, kopmayı önlemek için eşit negatif basınç)
2. PCB/Bileşenler: Esnek PCB, mikro bileşenler (0402 dirençler) yüzeye monte (kırışmayı/yırtılmayı önlemek için ince silikon/jel/mikro vantuz)
3. Ekran: LCD/OLED panel, dokunmatik cam tutucu (yüksek şeffaf malzeme, leke ve çizik yok)
C. Otomobil ve otomobil parçaları endüstrisi
C.1 Temel gereksinimler:büyük emiş (tek vantuz diski ≥500N), çok özellikli adaptasyon (metal/plastik/cam), kaymaz
C.2 Temel senaryolar:
4. Gövde imalatı: çelik levha / kapı çerçevesi taşıma kaynağı (büyük çaplı kauçuk / çoklu vantuz dizisi, kaymaz doku)
5. Cam / İç : Ön cam montajı, deri koltuk yüzey transferi (Isıya dayanıklı silikon / sünger vantuz, deformasyon koruması)
6. Parçalar: motor silindiri gövdesi / şanzıman muhafazası tutucusu (vakum + mekanik kilit, düşmeyi önleyici)
D. Gıda ve ambalaj endüstrisi
D.1 Temel gereksinimler:Gıdaya uygun malzeme (FDA sertifikalı), temizlenmesi kolay, ezilmeye karşı dayanıklı
D.2 Temel senaryolar:
1. Yiyecek işleme: unlu mamuller / taze et / meyve ayırma (düşük emişli sünger vantuz, kokusuz ve yıkanması kolay)
2. Paketleme otomasyonu: paketleme poşeti açma, steril karton kalıplama (statik eleme/çok noktalı emme, ince/sert paketlemeye uygun)
E. Lojistik ve depolama endüstrisi
E.1 Temel gereklilikler:verimli adaptasyon (malların birden fazla özelliği), sabit basınç, düşmeyi önleme
E.2 Temel senaryolar:
1. Karton taşıma: e-ticaret kartonu sınıflandırma (ayarlanabilir emme dizisi, vakum basıncı)
2. Plaka/rulo: Ahşap tahta/plastik film rulosu transferi (uzun şerit/dairesel vantuz, ofseti önlemek için düzgün adsorpsiyon)
F. Yeni enerji ve özel endüstriler
F.1 Yeni enerji (lityum pil/pv):
1. Lityum pil plakası (anti-statik gözenekli vantuz, toz önleyici), fotovoltaik cam (büyük vantuzlu silikon vantuz, çizik yok)
F.2 Baskı ve kağıt
1. Kağıt/basılı madde yakalama (emici kağıt malzemesi, yırtılmayı ve mürekkep kirlenmesini önlemek için hafif negatif basınç)
III. Temel uyarlama mantığının özeti
| İş parçası özellikleri | Pipet adaptasyon programı | İlgili sektör senaryoları |
| İnce / Kırılgan / Hassas | Silikon/seramik malzeme, mikro negatif basınç, mikro emme nozulu | Elektronik yarı iletkenler, eczacılık ürünleri |
| Ağır eşyalar / Büyük boy | Kauçuk malzeme, büyük çaplı vantuz, çoklu vantuz dizisi | Otomobiller, lojistik paneller |
| Sağlık/Kirliliğin önlenmesi | Gıda/tıbbi kullanıma uygun silikon, temizlenmesi kolay yapı | İlaç, gıda |
| Yumuşak / düzensiz yüzeyler | Sünger malzeme, deforme olabilen vantuz | Araba iç mekanları, yiyecekler |
| Antistatik gereksinimler | Antistatik silikon, iyon rüzgar destekli | elektronik yarı iletken |
Kurulum Kılavuzu
