Vakumlu emme, endüstriyel otomasyonda dört temel avantaja sahip "esnek kavrama" için temel bir çözümdür: zarar vermeyen kavrama, çok malzemeli/düzensiz iş parçalarına uyarlanabilirlik, temiz ve çevre koruması ve esnek çalışma. İş parçalarının farklı endüstri özelliklerine (ince/kalın, hassas/kaba, hijyenik/standart) uyarlanabilir.

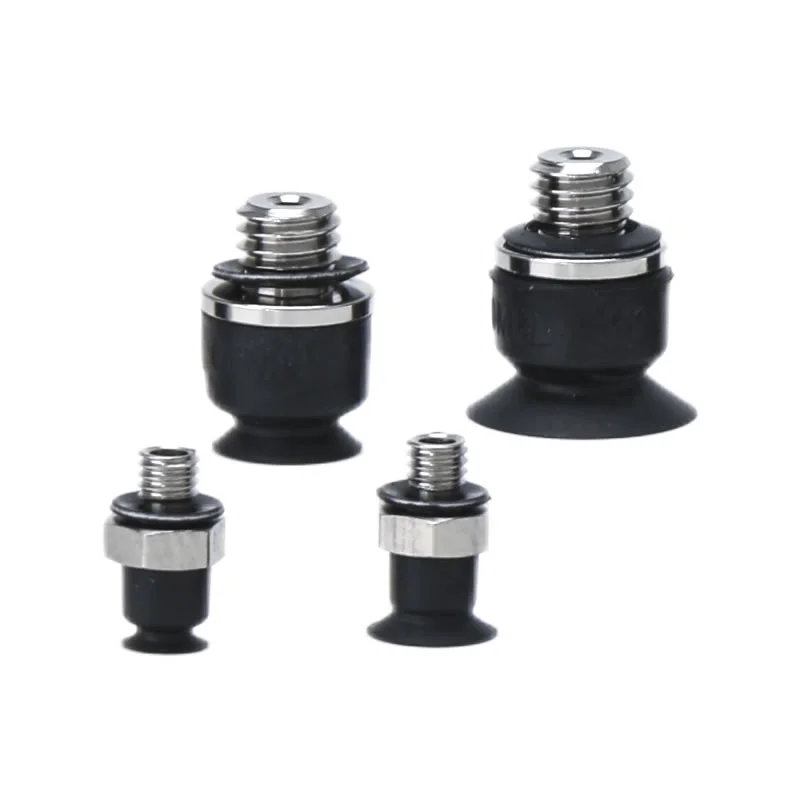

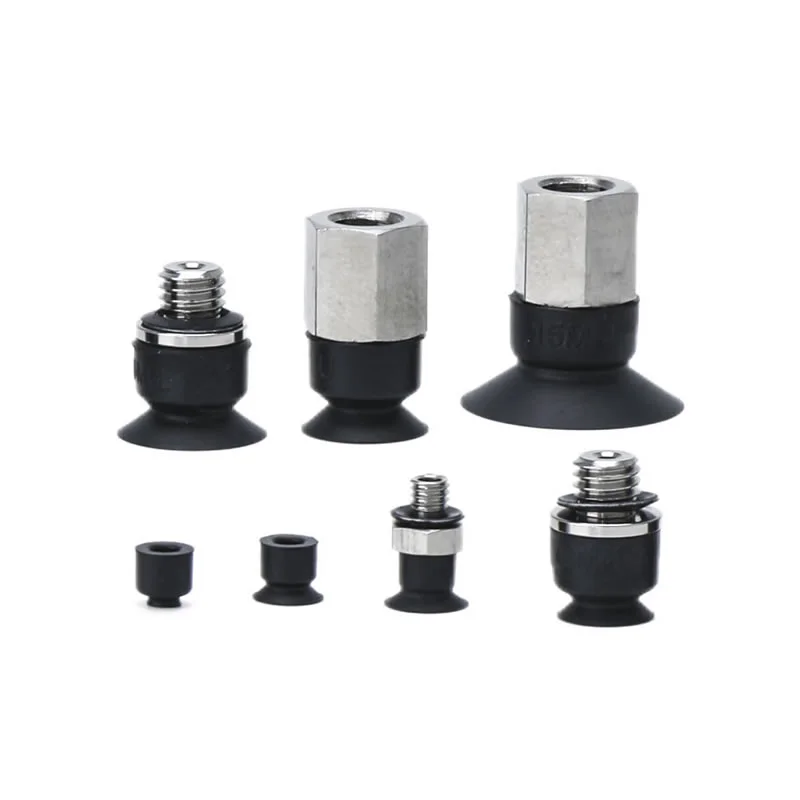

Kısa Tip Vakum Vantuzları ZP2-MU
Çin'in önde gelen üreticisi olarak fabrikamız, Özelleştirilmiş Kısa Tip Vakum Vantuzları ZP2-MU (ø2-15mm) sunmaktadır. Dar alanlar için düşük profile ve anti-statik silikona sahiptir. İthal silikon, NBR ve anti-statik malzemelerin tamamen paslanmaz çelik bileşenlerle bir araya getirildiği bu ürün, lityum pil ve yarı iletken endüstrilerinde kullanıma uygundur.
Tıklayın ve Seçimi Başlatın
》Ürün Bilgilerine Geri Dön
Kısa Tip Vakum Vantuzları ZP2-EU
ZP2 Serisi Kısa Tip Vakum Ped Ünitesi
ZP2-T Serisi Adaptörlü Kısa Tip Vakum Pedi
Tanım
Nasıl Sipariş Verilir?
Özellikler / Malzeme
Uygulamalar
Kaynak
Kısa Tip Vakum Vantuzları ZP2-MU kompakt bir yapıya sahip olacak şekilde tasarlanmıştır ve stabil, güvenilir adsorpsiyon sağlar.
Ürün Özellikleri:
Bu düşük profilli vantuz, sınırlı alana sahip kurulumlar için idealdir. Düz temas yüzeyi, iş parçasına sıkı bir şekilde oturmasını sağlar, deformasyonu en aza indirirken tutarlı bir emiş sağlar ve bu da onu hassas taşıma görevleri için çok uygun hale getirir. Seçilen modeller, elektronik üretimi gibi hassas ortamların gereksinimlerini karşılayan anti-statik özellikler sunar.
Özellikler:

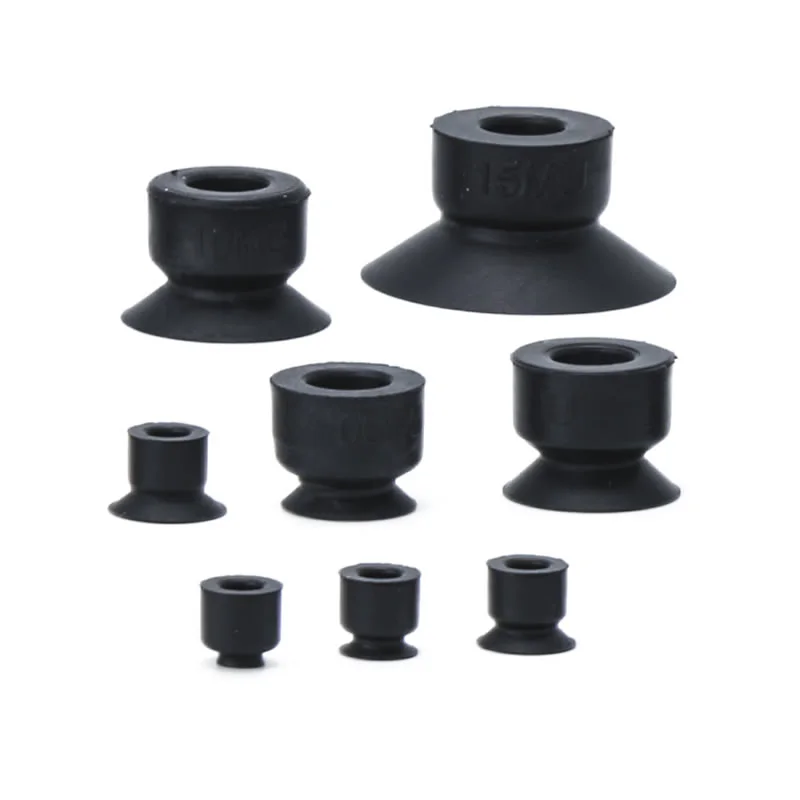

Küçük ve hafif bileşenlerin taşınmasına uygun, φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 ve φ15 dahil olmak üzere çok çeşitli küçük çaplarda mevcuttur.
Malzemeler:
Seçenekler arasında NBR (nitril kauçuk), ithal silikon ve anti-statik silikon yer alır ve sıcaklık, aşınma direnci ve elektrostatik koruma gereksinimlerine göre esnek seçim yapılmasına olanak tanır.
Bağlantı Seçenekleri:
Kısa Tip Vakum Vantuzları ZP2-MU, dış dişliler (A3) ve iç dişliler (B5) dahil olmak üzere birden fazla montaj konfigürasyonunu destekleyerek çok çeşitli ekipman sistemlerine kolay entegrasyon sağlar.
SSS
ZP2'deki "MU" türü nedir?
"MU" tipi, ZP2 serisi içindeki mini, ultra kompakt (mikro) tasarımı ifade eder.
Hassas kullanım için çok küçük çaplar (φ2–φ15)
Dar kurulum alanları için düşük profilli yapı
Hafif, küçük boyutlu iş parçaları için optimize edilmiştir
Commaelec, yüksek hassasiyetli sistemlerde tutarlı performans sağlayan, istikrarlı boyutsal doğrulukla Kısa Tip Vakum Vantuzları ZP2-MU üretmektedir.
ZP2-MU'nun temel faydaları nelerdir?
Kompakt boyut: Yoğun düzenler ve sınırlı alanlar için idealdir
Kararlı adsorpsiyon: düz tasarım, küçük parçalarda güvenilir sızdırmazlık sağlar
Hassas kullanım: Alma ve yerleştirme sırasında deformasyonu en aza indirir
Malzeme esnekliği: NBR, silikon ve antistatik seçenekler mevcuttur
Yüksek tutarlılık: Commaelec'in kontrollü üretimi, toplu kullanımda aynı kaliteyi sağlar
Başvurular nelerdir?
Elektronik endüstrisi: çipler, küçük bileşenler, PCB kullanımı (anti-statik seçenekler mevcuttur)
Hassas montaj hatları: küçük plastik veya metal parçalar
Paketleme otomasyonu: hafif ürünler ve hızlı döngü işlemleri
Mikro bileşen işleme: alan ve doğruluğun kritik olduğu yerler

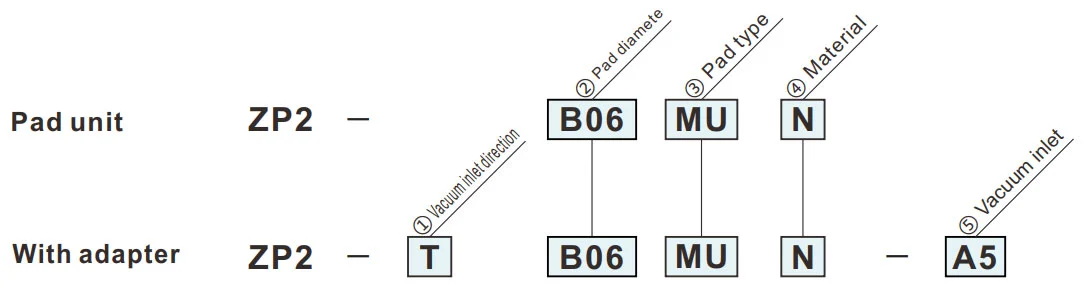

Nasıl Sipariş Verilir?
- Yükseklik yönünde yerden tasarruf sağlar.
| ①Vakum giriş yönü | |
| T | Dikey |
| ③Pad tipi | |
| MU | Düz tip |
|
⑤ Vakum girişi
② Ped çapı(mm)
|
B02 | B035 | B04 | B05 | B06 | B08 | B10 | B15 | |
| ø2 | ø3,5 | ø4 | ø5 | ø6 | ø8 | ø10 | ø15 | ||
| A3 | M3x0,5 (Erkek) | ● | ● | ● | ● | — | — | — | — |
| H5 | M5x0.8 (Erkek) | — | — | — | — | ● | ● | ● | ● |

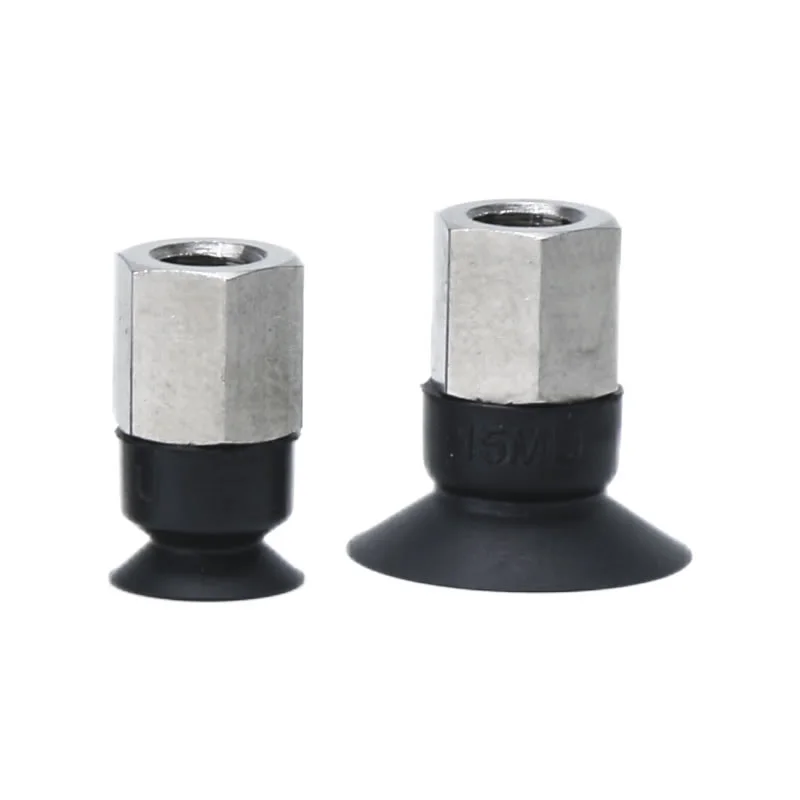

| B5 | M5x0,8 (Dişi) | — | — | — | — | ● | ● | ● | ● |
| ④Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| U | Üretan kauçuk |
| F | FKM |
| GN | İletken NBR |
| GS | İletken silikon kauçuk |
Yeşil sembol özelleştirilmiş modellerdir.
Boyutlar(mm)
Yeşil sembol özelleştirilmiş modellerdir.
MU
Düz tip
| Modeli | øA | øB | øC | D | øE | ile ilgili | øG | H | Y | |||
|
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
||||||||||
| ZP2 | B02 | MU |
N S U F GN GS |
2 | 2.4 | 4 | 4 | 1 | 3 | 2 | 2.5 | 0.5 |
| B035 | 3.5 | 3.8 | ||||||||||
| B04 | 4 | 4.8 | 1.4 | 0.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||||
| B06 | 6 | 6.7 | 7.5 | 6.5 | 2 | 6 | 4 | 4 | 0.8 | |||
| B08 | 8 | 8.8 | 8 | 7 | 1.2 | |||||||
| B10 | 10 | 10.6 | ||||||||||
| B15 | 15 | 15.6 | 9 | 8 | 2 | |||||||
Referans için model: ZP2-B035MUN

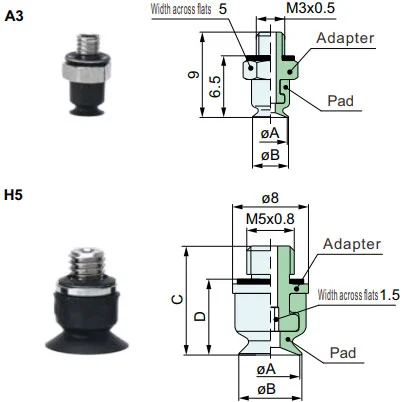

Adaptör Montaj Boyutları
Uygulanabilir ped: B02MU/B035MU/B04MU/B05MU
Uygulanabilir ped: B06MU/B08MU/B10MU/B15MU
ZP2-T
Dikey
A3,H5
| Modeli | øA | øB | C | D | Adaptör | |||||
|
① Vakum giriş yön |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑤ Vakum giriş |
||||||
| ZP2 | T | B02 | MU |
N S U F GN GS |
A3 | 2 | 2.4 | — | — | ZP2A-M01P |
| B035 | 3.5 | 3.8 | ||||||||
| B04 | 4 | 4.8 | ||||||||
| B05 | 5 | 5.8 | ||||||||
| B06 | H5 | 6 | 6.7 | 11.5 | 8 | ZP2A-M02P | ||||
| B08 | 8 | 8.8 | 12 | 8.5 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 13 | 9.5 | ||||||
Referans için model: ZP2-TB10MUGS-H5
ZP2-T
Dikey
B5
| Modeli | øA | øB | C | D | Adaptör | |||||
|
① Vakum giriş yönü |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑤ Vakum giriş |
||||||
| ZP2 | T | B06 | MU |
N S U F GN GS |
B5 | 6 | 6.7 | 14.5 | 6.5 | ZP2A-M04 |
| B08 | 8 | 8.8 | 15 | 7 | ||||||
| B10 | 10 | 10.6 | ||||||||
| B15 | 15 | 15.6 | 16 | 8 | ||||||
Referans için model: ZP2-TB10MUGS-B5
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
|
Malzeme
Özellikler
|
Sembol | Durometre HS (±5°) |
Renk ile ilgili lastik |
İşletim sıcaklık aralık (°C) |
Yağ rezistans benzin |
Yağ rezistans benzol |
Temel rezistans |
Asit rezistans |
Hava koşullarına dayanıklılık | Ozon rezistans |
Aşınma rezistans |
Su geçirmez | Çözücü rezistans (Benzen, toluen) |
Başvuru |
| NBR | N | 50 | Siyah | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Genel işlerin transferi, Oluklu mukavva, Kaplama levhası, Demir levha ve diğerleri |
| Silikon kauçuk | S | 45 ~ 50 | Beyaz | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken, Kalıp dökümden çıkarma, İnce iş, Mutfak robotu |
| Üretan kauçuk | U | 50 ~ 60 | Kahverengi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu mukavva, Demir levha, Kaplama levhası |
| FKM | F | 60 | Siyah | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimyasal iş |
| İletken NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarı iletkenin genel çalışması (Statik elektrik direnci) | |
| İletken silikon kauçuk | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken (Statik elektrik) |
Yukarıdaki tablo söz konusu kauçuk malzemelerin yalnızca genel özelliklerini kapsamaktadır. Mavi sembol özelleştirilmiş modellerdir.
Çeşitli endüstriyel alanlardaki pnömatik bileşenlerin (vakum vantuzu) uygulama ana hatları
I. Temel güçlü yönler
II. Uygulamaların endüstriye göre çıkarılması
A. Tıp ve tıp endüstrisi
A.1: Temel gereksinimler:Temiz ve kirlilik içermeyen (FDA/GMP uyumlu), nazik ve zarar vermeyen ve çapraz bulaşmayı önleyen
A.2 Temel senaryolar:
1. İlaç ambalajı: ilaç şişesi / ilaç plakası / infüzyon torbası toplama (gıda sınıfı silikon vantuz, parçacık dökülmesi yok)
2. Tıbbi cihaz montajı: cerrahi aletler/tıbbi kateterler/protez parçalarının taşınması (ayarlanabilir negatif basınç, deformasyon koruması)
3. Biyoloji laboratuvarı: petri kabı/santrifüj tüpü/reaktif kartı transferi (kimyasallara dayanıklı, steril uyumlu)
B. Elektronik ve yarı iletken endüstrisi
B.1 Temel gereksinimler:anti-statik (10⁶-10¹¹Ω), hassas konumlandırma (hata ≤0,01mm), çizilmeye karşı dayanıklılık
B.2 Temel senaryolar:
1. Çip/Yarı İletken: levha işleme, talaş paketleme (gözenekli seramik/anti-statik silikon vantuz, kopmayı önlemek için eşit negatif basınç)
2. PCB/Bileşenler: Esnek PCB, mikro bileşenler (0402 dirençler) yüzeye monte (kırışmayı/yırtılmayı önlemek için ince silikon/jel/mikro vantuz)
3. Ekran: LCD/OLED panel, dokunmatik cam tutucu (yüksek şeffaf malzeme, leke ve çizik yok)
C. Otomobil ve otomobil parçaları endüstrisi
C.1 Temel gereksinimler:büyük emiş (tek vantuz diski ≥500N), çok özellikli adaptasyon (metal/plastik/cam), kaymaz
C.2 Temel senaryolar:
4. Gövde imalatı: çelik levha / kapı çerçevesi taşıma kaynağı (büyük çaplı kauçuk / çoklu vantuz dizisi, kaymaz doku)
5. Cam / İç : Ön cam montajı, deri koltuk yüzey transferi (Isıya dayanıklı silikon / sünger vantuz, deformasyon koruması)
6. Parçalar: motor silindiri gövdesi / şanzıman muhafazası tutucusu (vakum + mekanik kilit, düşmeyi önleyici)
D. Gıda ve ambalaj endüstrisi
D.1 Temel gereksinimler:Gıdaya uygun malzeme (FDA sertifikalı), temizlenmesi kolay, ezilmeye karşı dayanıklı
D.2 Temel senaryolar:
1. Yiyecek işleme: unlu mamuller / taze et / meyve ayırma (düşük emişli sünger vantuz, kokusuz ve yıkanması kolay)
2. Paketleme otomasyonu: paketleme poşeti açma, steril karton kalıplama (statik eleme/çok noktalı emme, ince/sert paketlemeye uygun)
E. Lojistik ve depolama endüstrisi
E.1 Temel gereklilikler:verimli adaptasyon (malların birden fazla özelliği), sabit basınç, düşmeyi önleme
E.2 Temel senaryolar:
1. Karton taşıma: e-ticaret kartonu sınıflandırma (ayarlanabilir emme dizisi, vakum basıncı)
2. Plaka/rulo: Ahşap tahta/plastik film rulosu transferi (uzun şerit/dairesel vantuz, ofseti önlemek için düzgün adsorpsiyon)
F. Yeni enerji ve özel endüstriler
F.1 Yeni enerji (lityum pil/pv):
1. Lityum pil plakası (anti-statik gözenekli vantuz, toz önleyici), fotovoltaik cam (büyük vantuzlu silikon vantuz, çizik yok)
F.2 Baskı ve kağıt
1. Kağıt/basılı madde yakalama (emici kağıt malzemesi, yırtılmayı ve mürekkep kirlenmesini önlemek için hafif negatif basınç)
III. Temel uyarlama mantığının özeti
| İş parçası özellikleri | Pipet adaptasyon programı | İlgili sektör senaryoları |
| İnce / Kırılgan / Hassas | Silikon/seramik malzeme, mikro negatif basınç, mikro emme nozulu | Elektronik yarı iletkenler, eczacılık ürünleri |
| Ağır eşyalar / Büyük boy | Kauçuk malzeme, büyük çaplı vantuz, çoklu vantuz dizisi | Otomobiller, lojistik paneller |
| Sağlık/Kirliliğin önlenmesi | Gıda/tıbbi kullanıma uygun silikon, temizlenmesi kolay yapı | İlaç, gıda |
| Yumuşak / düzensiz yüzeyler | Sünger malzeme, deforme olabilen vantuz | Araba iç mekanları, yiyecekler |
| Antistatik gereksinimler | Antistatik silikon, iyon rüzgar destekli | elektronik yarı iletken |
