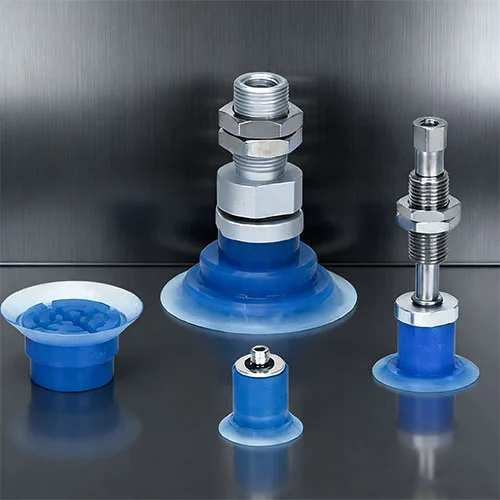

Vakumlu emme, endüstriyel otomasyonda dört temel avantaja sahip "esnek kavrama" için temel bir çözümdür: zarar vermeyen kavrama, çok malzemeli/düzensiz iş parçalarına uyarlanabilirlik, temiz ve çevre koruması ve esnek çalışma. İş parçalarının farklı endüstri özelliklerine (ince/kalın, hassas/kaba, hijyenik/standart) uyarlanabilir.
Oval Vakum Vantuzları ZP2
Çin'in önde gelen üreticisi olarak fabrikamız, kapalı alanlardaki ince iş parçaları için Özelleştirilmiş Oval Vakum Vantuzları ZP2 sunmaktadır. 12 spesifikasyonda (örneğin, 3,5×7 ila 8×30 mm) mevcut olan bu doğrudan tedarikçi çözümü, eşit basınç ve kavrama stabilitesi sağlar. İsteğe bağlı 6-50 mm tamponlar ve antistatik malzemelerle PCB, pil ve yüksek hızlı paketleme hatları için idealdir.
Tıklayın ve Seçimi Başlatın
》Ürün Bilgilerine Geri Dön

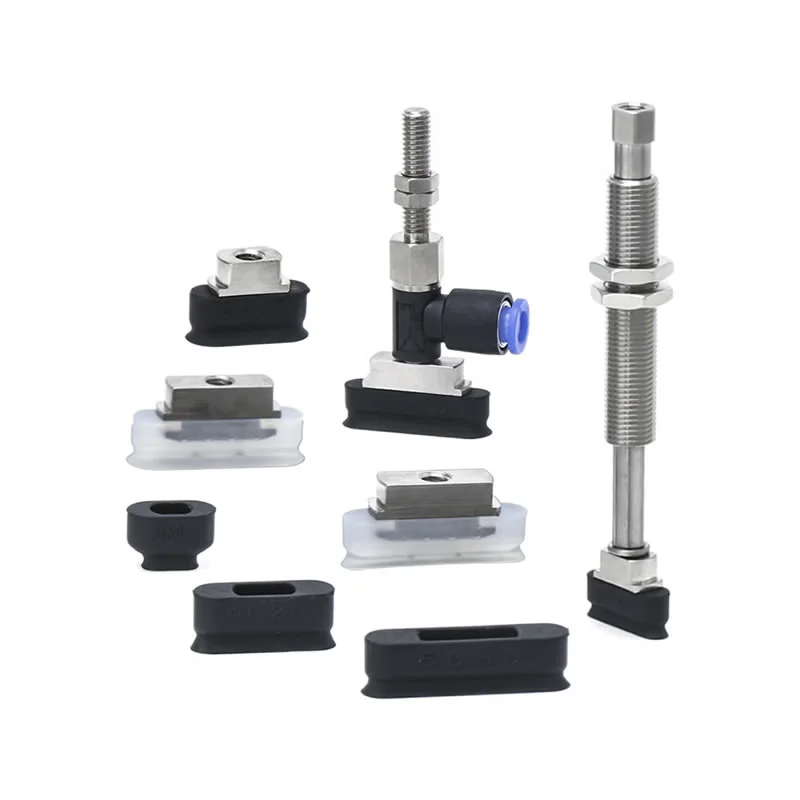

Oval Vakum Vantuzları ZP2

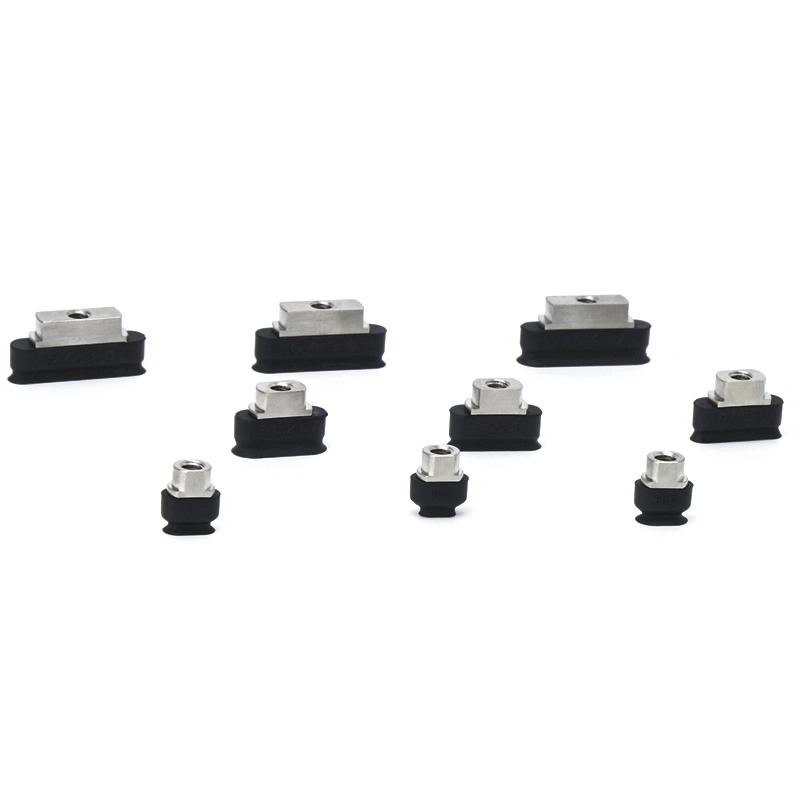

ZP2 Serisi Oval Vakum Ped Ünitesi

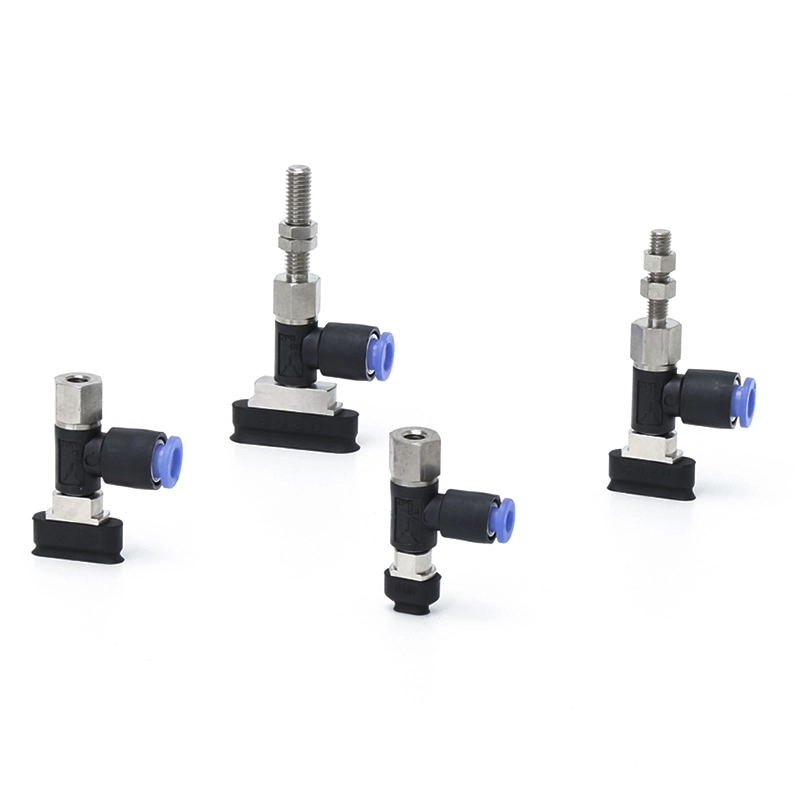

ZP2-T Serisi Adaptörlü Oval Vakum Pedli

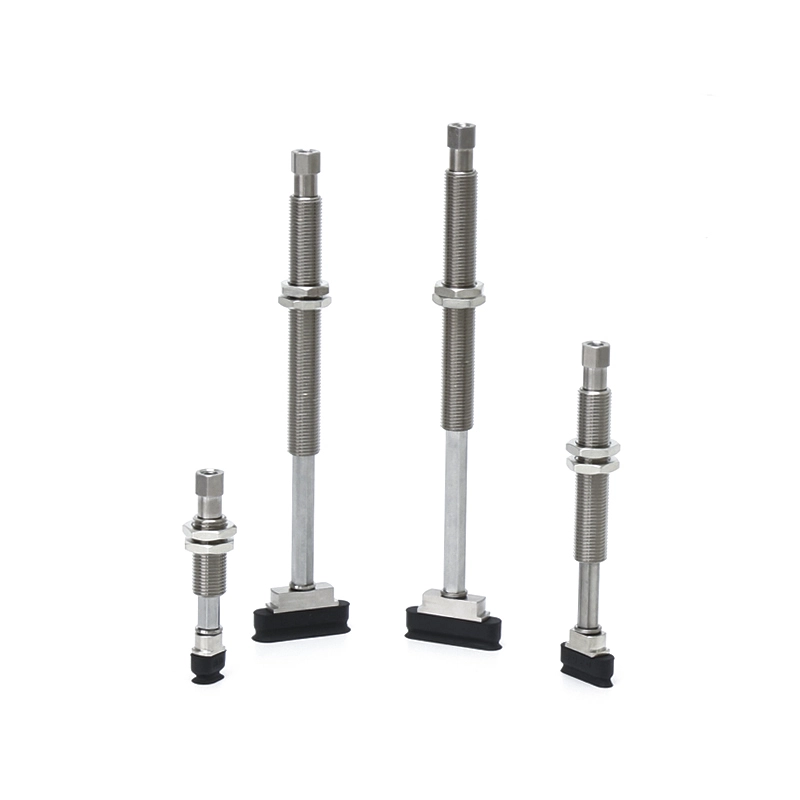

ZP2-T Serisi Tamponlu Oval Vakum Pedli
ZP2-R Serisi Adaptörlü Oval Vakum Pedli

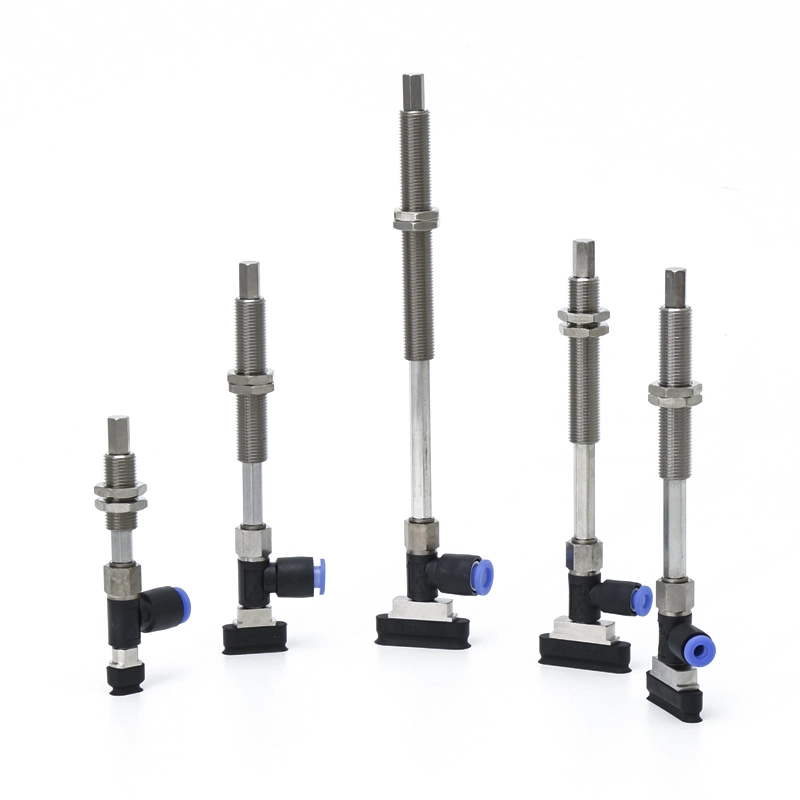

ZP2-R Serisi Tamponlu Oval Vakum Pedli
Tanım
Nasıl Sipariş Verilir?
Özellikler / Malzeme
Uygulamalar
Kaynak
Önde gelen bir Çin üreticisi olarak fabrikamız, elektronik ve otomotiv sektörlerinin zorlu taleplerine göre özelleştirilmiş Oval Vakum Vantuzları ZP2 çözümleri sunmaktadır. İster yüksek hacimli tedarikçi ister son kullanıcı olun, ZP2 oval serimiz hassas kullanım için gereken güvenilirliği sağlar.
Temel Teknik Özellikler ve Özellikler
1. Kapsamlı Spesifikasyon Aralığı
Her ince iş parçasına mükemmel uyum sağlamak amacıyla Oval Vakum Vantuzları ZP2 için 12 standart özellik sunuyoruz:
Kompakt Boyutlar:3,5×7, 4×10, 5×10, 6×10 mm.
Orta Boylar:4×20, 5×20, 6×20, 8×20 mm.
Genişletilmiş Erişim:4×30, 5×30, 6×30, 8×30 mm.
2. Sektöre Özel Malzeme Mükemmelliği
Çalışma ortamınıza uyum sağlamak için yüksek kaliteli malzemeler kullanıyoruz:
Yüksek Kaliteli Silikon ve NBR:Genel amaçlı ve yüksek sıcaklıktaki görevler için.
Antistatik (ESD) Malzemeler:PCB ve yarı iletken kullanımı için gereklidir.
Tamamı Paslanmaz Çelik Aksesuarlar:Lityum Pil Endüstrisi için optimize edilmiş özel konfigürasyonlar.
Temel Avantajlar ve Öne Çıkanlar
Kapalı Alanlar için Optimize Edilmiştir:Oval Vakum Vantuzları ZP2'nin dar profili, kalabalık PCB'lerde veya dairesel kapların sığmayacağı dar ambalaj profillerinde yüksek yoğunluklu toplamaya olanak tanır.
Geliştirilmiş Kavrama Kararlılığı:Uzatılmış emme alanı, borular veya sızdırmazlık şeritleri gibi ince öğeler üzerinde daha büyük bir "ayak izi" sağlayarak iş parçasının eğilme veya kayma riskini önemli ölçüde azaltır.
Esnek Kurulum:Hem dikey hem de yanal vakum girişlerini destekler. Kırılgan yüzeyler üzerindeki etkiyi azaltmak için her kap bir adaptör veya bir tampon braketi (6 mm – 50 mm strok) ile eşleştirilebilir.
Fabrikadan Doğrudan Tedarik:Çin merkezli fabrikamız, küresel tedarik için kısa teslimat süreleri ve rekabetçi fiyatlandırma sağlayan, büyük miktarda stoklu ürün bulundurmaktadır.
Tipik Uygulama Senaryoları
Elektronik ve Yarı İletkenler:PCB düzeneği, esnek devre kartı imalatı ve akü elektrodu konumlandırması.
Otomotiv Parçaları:Oval Vakum Vantuzları ZP2, sızdırmazlık şeritlerinin, uzun trim parçalarının ve plastik profillerin taşınması ve montajı için sıklıkla kullanılır.
Paketleme ve Lojistik:Yüksek hızlı etiketleme, karton kapatma ve uzun paketlerin sınıflandırılması.

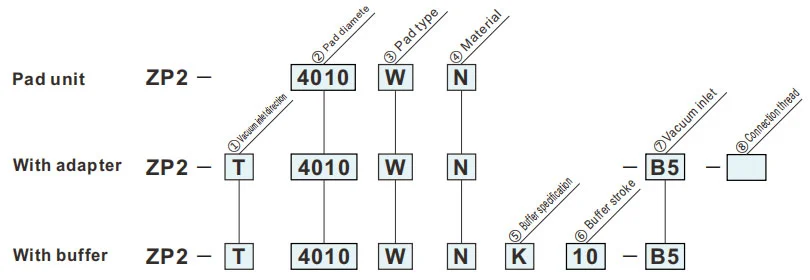

Nasıl Sipariş Verilir?
- Adsorpsiyon yüzeyinde sınırlamalar bulunan iş parçaları için.
| ①Vakum giriş yönü | ⑦Vakum girişi | ⑧Bağlantı dişi | ||
| T | Dikey |
|
B5 |
— |
|
B50406 |
— | ||
| R | Yanal |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②Pad boyutu | |
| 3507 | 3,5x7 |
| 4010 | 4x10 |
| 5010 | 5x10 |
| 6010 | 6x10 |
| 4020 | 4x20 |
| 5020 | 5x20 |
| 6020 | 6x20 |
| 8020 | 8x20 |
| 4030 | 4x30 |
| 5030 | 5x30 |
| 6030 | 6x30 |
| 8030 | 8x30 |
| ③Pad tipi | |
| W | Oval |
| ⑦Vakum girişi | |
| B5 | M5x0.8(Dişi) |
| 04 | ø4Tek dokunuşla bağlantı |
| 06 | ø6Tek dokunuşla bağlantı |
| ④Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| U | Üretan kauçuk |
| F | FKM |
| GN | İletken NBR |
| GS | İletken silikon kauçuk |
Yeşil sembol özelleştirilmiş modellerdir.
| ⑤Tampon spesifikasyonu | |
| K | Dönmeyen |
| ⑥Tampon vuruşu | |
| 10 | 10 mm |
| 20 | 20mm |
| 30 | 30mm |
| 40 | 40mm |
| 50 | 50 mm |
| ⑧Bağlantı dişi | |
| A5 | M5x0.8(Erkek) |
| B5 | M5x0.8(Dişi) |
Boyutlar(mm)
Yeşil sembol özelleştirilmiş modellerdir.
PP
Küp türü
| Modeli | A | B | C | D | øE | Y | |||
|
② Ped Boyut |
③ Ped tip |
④ Ped Malzeme |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1,5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2,5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1,8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2,5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1,8 | 0.5 | |||
| 5030 | 5 | 6 | ø2,5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Referans için model: ZP2-4030WS
Adaptör Montaj Boyutları
Uygulanabilir ped: 3507W/4010W/5010W/6010W
Uygulanabilir ped: 4020W/5020W/6020W/8020W
Uygulanabilir ped: 4030W/5030W/6030W/8030W
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
|
Malzeme
Özellikler
|
Sembol | Durometre HS (±5°) |
Renk ile ilgili lastik |
İşletim sıcaklık aralık (°C) |
Yağ rezistans benzin |
Yağ rezistans benzol |
Temel rezistans |
Asit rezistans |
Hava koşullarına dayanıklılık | Ozon rezistans |
Aşınma rezistans |
Su geçirmez | Çözücü rezistans (Benzen, toluen) |
Başvuru |
| NBR | N | 50 | Siyah | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Genel işlerin transferi, Oluklu mukavva, Kaplama levhası, Demir levha ve diğerleri |
| Silikon kauçuk | S | 45 ~ 50 | Beyaz | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken, Kalıp dökümden çıkarma, İnce iş, Mutfak robotu |
| Üretan kauçuk | U | 50 ~ 60 | Kahverengi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu mukavva, Demir levha, Kaplama levhası |
| FKM | F | 60 | Siyah | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimyasal iş |
| İletken NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarı iletkenin genel çalışması (Statik elektrik direnci) | |
| İletken silikon kauçuk | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken (Statik elektrik) |
Yukarıdaki tablo söz konusu kauçuk malzemelerin yalnızca genel özelliklerini kapsamaktadır. Mavi sembol özelleştirilmiş modellerdir.
Çeşitli endüstriyel alanlardaki pnömatik bileşenlerin (vakum vantuzu) uygulama ana hatları
I. Temel güçlü yönler
II. Uygulamaların endüstriye göre çıkarılması
A. Tıp ve tıp endüstrisi
A.1: Temel gereksinimler:Temiz ve kirlilik içermeyen (FDA/GMP uyumlu), nazik ve zarar vermeyen ve çapraz bulaşmayı önleyen
A.2 Temel senaryolar:
1. İlaç ambalajı: ilaç şişesi / ilaç plakası / infüzyon torbası toplama (gıda sınıfı silikon vantuz, parçacık dökülmesi yok)
2. Tıbbi cihaz montajı: cerrahi aletler/tıbbi kateterler/protez parçalarının taşınması (ayarlanabilir negatif basınç, deformasyon koruması)
3. Biyoloji laboratuvarı: petri kabı/santrifüj tüpü/reaktif kartı transferi (kimyasallara dayanıklı, steril uyumlu)
B. Elektronik ve yarı iletken endüstrisi
B.1 Temel gereksinimler:anti-statik (10⁶-10¹¹Ω), hassas konumlandırma (hata ≤0,01mm), çizilmeye karşı dayanıklılık
B.2 Temel senaryolar:
1. Çip/Yarı İletken: levha işleme, talaş paketleme (gözenekli seramik/anti-statik silikon vantuz, kopmayı önlemek için eşit negatif basınç)
2. PCB/Bileşenler: Esnek PCB, mikro bileşenler (0402 dirençler) yüzeye monte (kırışmayı/yırtılmayı önlemek için ince silikon/jel/mikro vantuz)
3. Ekran: LCD/OLED panel, dokunmatik cam tutucu (yüksek şeffaf malzeme, leke ve çizik yok)
C. Otomobil ve otomobil parçaları endüstrisi
C.1 Temel gereksinimler:büyük emiş (tek vantuz diski ≥500N), çok özellikli adaptasyon (metal/plastik/cam), kaymaz
C.2 Temel senaryolar:
4. Gövde imalatı: çelik levha / kapı çerçevesi taşıma kaynağı (büyük çaplı kauçuk / çoklu vantuz dizisi, kaymaz doku)
5. Cam / İç : Ön cam montajı, deri koltuk yüzey transferi (Isıya dayanıklı silikon / sünger vantuz, deformasyon koruması)
6. Parçalar: motor silindiri gövdesi / şanzıman muhafazası tutucusu (vakum + mekanik kilit, düşmeyi önleyici)
D. Gıda ve ambalaj endüstrisi
D.1 Temel gereksinimler:Gıdaya uygun malzeme (FDA sertifikalı), temizlenmesi kolay, ezilmeye karşı dayanıklı
D.2 Temel senaryolar:
1. Yiyecek işleme: unlu mamuller / taze et / meyve ayırma (düşük emişli sünger vantuz, kokusuz ve yıkanması kolay)
2. Paketleme otomasyonu: paketleme poşeti açma, steril karton kalıplama (statik eleme/çok noktalı emme, ince/sert paketlemeye uygun)
E. Lojistik ve depolama endüstrisi
E.1 Temel gereklilikler:verimli adaptasyon (malların birden fazla özelliği), sabit basınç, düşmeyi önleme
E.2 Temel senaryolar:
1. Karton taşıma: e-ticaret kartonu sınıflandırma (ayarlanabilir emme dizisi, vakum basıncı)
2. Plaka/rulo: Ahşap tahta/plastik film rulosu transferi (uzun şerit/dairesel vantuz, ofseti önlemek için düzgün adsorpsiyon)
F. Yeni enerji ve özel endüstriler
F.1 Yeni enerji (lityum pil/pv):
1. Lityum pil plakası (anti-statik gözenekli vantuz, toz önleyici), fotovoltaik cam (büyük vantuzlu silikon vantuz, çizik yok)
F.2 Baskı ve kağıt
1. Kağıt/basılı madde yakalama (emici kağıt malzemesi, yırtılmayı ve mürekkep kirlenmesini önlemek için hafif negatif basınç)
III. Temel uyarlama mantığının özeti
| İş parçası özellikleri | Pipet adaptasyon programı | İlgili sektör senaryoları |
| İnce / Kırılgan / Hassas | Silikon/seramik malzeme, mikro negatif basınç, mikro emme nozulu | Elektronik yarı iletkenler, eczacılık ürünleri |
| Ağır eşyalar / Büyük boy | Kauçuk malzeme, büyük çaplı vantuz, çoklu vantuz dizisi | Otomobiller, lojistik paneller |
| Sağlık/Kirliliğin önlenmesi | Gıda/tıbbi kullanıma uygun silikon, temizlenmesi kolay yapı | İlaç, gıda |
| Yumuşak / düzensiz yüzeyler | Sünger malzeme, deforme olabilen vantuz | Araba iç mekanları, yiyecekler |
| Antistatik gereksinimler | Antistatik silikon, iyon rüzgar destekli | elektronik yarı iletken |
