Vakumlu emme, endüstriyel otomasyonda dört temel avantaja sahip "esnek kavrama" için temel bir çözümdür: zarar vermeyen kavrama, çok malzemeli/düzensiz iş parçalarına uyarlanabilirlik, temiz ve çevre koruması ve esnek çalışma. İş parçalarının farklı endüstri özelliklerine (ince/kalın, hassas/kaba, hijyenik/standart) uyarlanabilir.
Küresel Mafsallı Vakum Vantuzları ZP2-J
Commaelec lider üreticidir, Bilyalı Mafsallı Vakum Vantuzları ZP2-J, çok yönlü dönüşü mümkün kılmak ve karmaşık çalışma koşullarının üstesinden gelmek için özel olarak tasarlanmıştır. Bir tamponlama mekanizmasıyla donatılmış olup, olağanüstü açısal telafi yeteneklerine sahiptirler: dönme mekanizmaları tam aralıklı açı ayarını destekler, iş parçası yerleştirme sırasındaki eğim hatalarını veya kavrama işlemi sırasındaki açısal sapmaları etkili bir şekilde düzeltir. Belirli modeller ayrıca Tip J veya Tip K dönme veya dönme önleyici yapıları da entegre eder. Bu vantuz serisi üç boyutta mevcuttur: 6mm, 8mm ve 10mm.
Tıklayın ve Seçimi Başlatın
》Ürün Bilgilerine Geri Dön

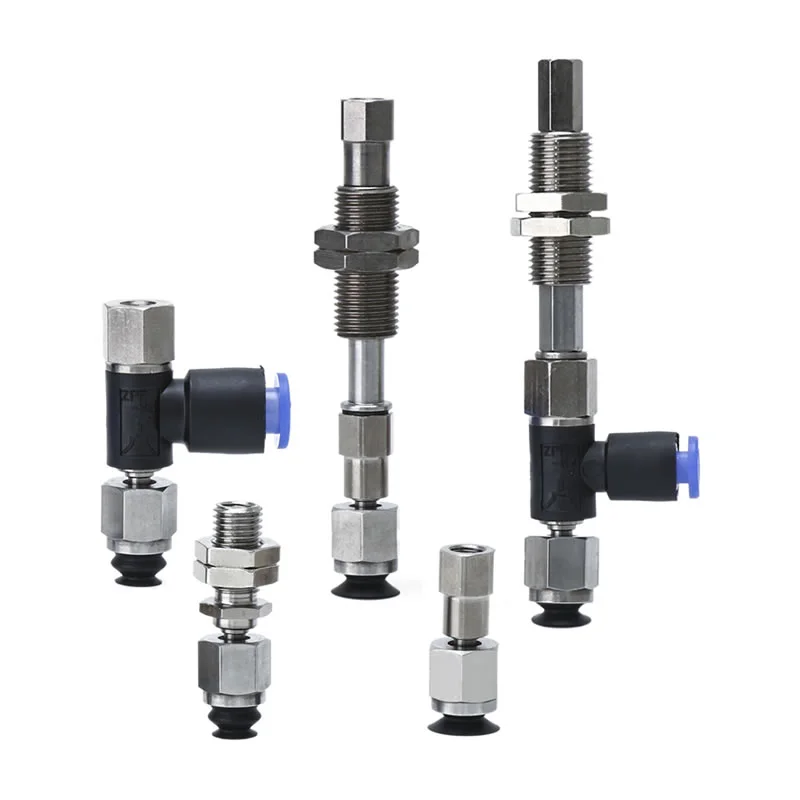

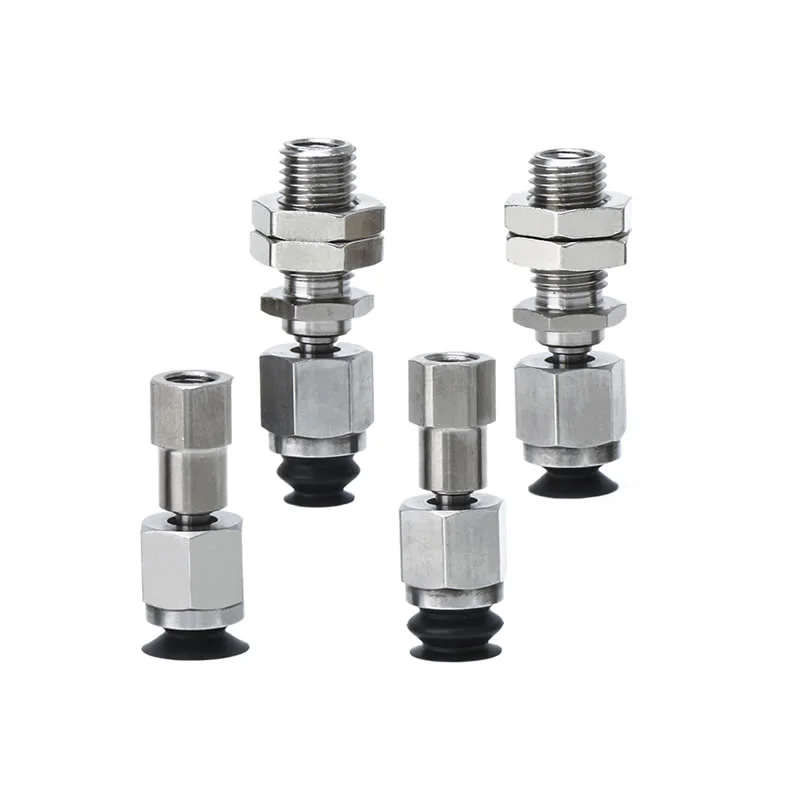

Küresel Mafsallı Vakum Vantuzları ZP2-J
ZP2-TF Serisi Küresel Mafsallı Tip Adaptörlü Vakum Pedli
ZP2-TF Serisi Rotil Tipi Tamponlu Vakum Pedli
ZP2-RF Serisi Küresel Mafsallı Tip Adaptörlü Vakum Pedli
ZP2-RF Serisi Rotil Tipi Tamponlu Vakum Pedli
Tanım
Nasıl Sipariş Verilir?
Özellikler / Malzeme
Uygulamalar
Kaynak
Commaelec lider üreticidir; Küresel Mafsallı Vakum Vantuzları ZP2-J, düz olmayan yüzeylere veya açı sapmalarına sahip iş parçalarının taşınması için tasarlanmıştır. Esnek döner yapısıyla karmaşık endüstriyel ortamlarda, özellikle otomatik ve robotik uygulamalarda stabil adsorpsiyon sağlarlar.
Temel Avantajlar
Uygun Maliyetli ve Güvenilir Tedarik
Güçlü maliyet kontrolü ve istikrarlı kalite ile Çin Üreticisi
Olgun üretim süreci tutarlı performans sağlar
Büyük ölçekli fabrika kapasitesi hızlı teslimatı ve toplu tedariki garanti eder
Esnek Bilyalı Eklem Tasarımı
Çok yönlü dönüş, otomatik açı ayarına olanak tanır
Kavrama sırasındaki yanlış hizalamayı etkili bir şekilde telafi eder
Eğimli veya düzensiz yüzeylerde bile sıkı sızdırmazlık sağlar
Karmaşık Koşullarda Gelişmiş Stabilite
Zayıf yüzey temasından kaynaklanan ayrılma riskini azaltır
Hareket ve konumlandırma sırasında stabil emiş sağlar
Küresel Mafsallı Vakum Vantuzları ZP2-J dinamik otomasyon ortamları için uygundur

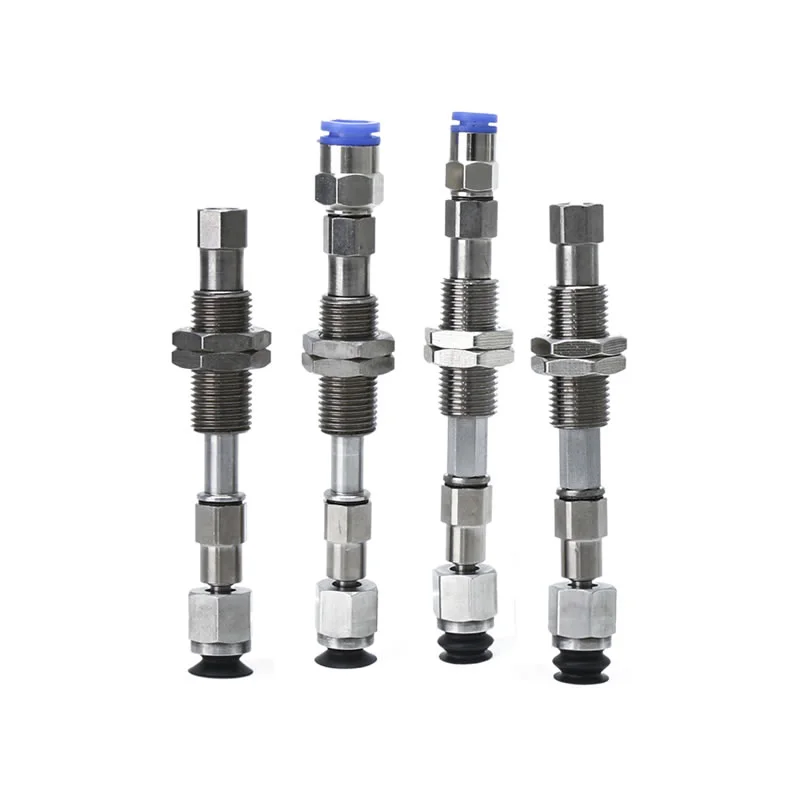

İsteğe Bağlı Tampon ve Dönmeyi Önleyici Yapı
Tampon mekanizması, iş parçası teması sırasında darbenin emilmesine yardımcı olur
Yükseklik ve açı farklılıklarını telafi eder
İsteğe bağlı J/K dönme önleyici tasarımı, esnekliği konumlandırma kararlılığıyla dengeler
Çoklu Ped Tipleri ve Boyutları
Farklı yüzey koşulları için düz ve körüklü tipleri mevcuttur
Standart ölçüler: 6mm, 8mm, 10mm
Çeşitli iş parçası şekillerine ve kullanım gereksinimlerine kolayca uyum sağlar
Tipik Uygulamalar
Endüstriyel Otomasyon
Robotik kollar ve al ve yerleştir sistemleri
Açı telafisi gerektiren montaj hatları
Karmaşık İş Parçası Kullanımı
Eğimli, kavisli veya düz olmayan yüzeyler
Hassas hizalamanın zor olduğu uygulamalar
Neden Rotil Vakum Vantuzları ZP2-J'yi Seçmelisiniz?
Karmaşık çalışma koşullarına güçlü uyum
Kararlı ve güvenilir emme performansı
Tutarlı tedarik ile uygun maliyetli çözüm
Olgun üretim ve malzeme teknolojisiyle desteklenmektedir

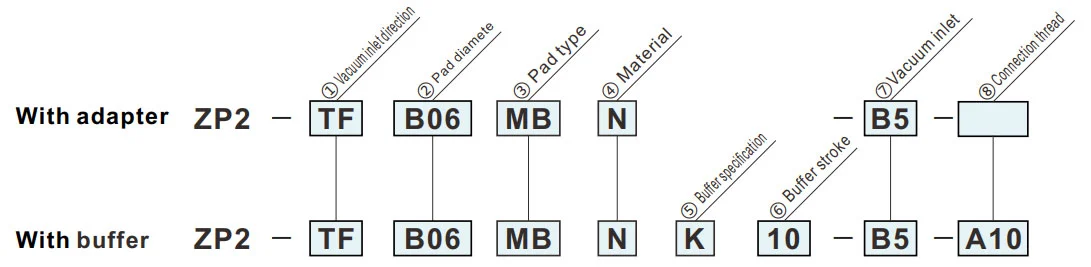

Nasıl Sipariş Verilir?
| ①Vakum giriş yönü | ⑦Vakum girişi | ⑧Bağlantı dişi | ||
| TF | Dikey |
|
B5 |
A8 |
|
B5 |
— | ||
|
B50406 |
— | ||
| RF | Yanal |
|
0406 |
B5 |
|
0406 |
A10 |
||
|
③ Ped tipi
② Ped çapı(mm)
|
B06 | B08 | B10 | |
| ø6 | ø8 | ø10 | ||
| MU | Düz tip | — | ● | ● |
| MB | Körük | ● | ● | — |
| ④Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| U | Üretan kauçuk |
| F | FKM |
| GN | İletken NBR |
| GS | İletken silikon kauçuk |
Yeşil sembol özelleştirilmiş modellerdir.
| ⑦Vakum girişi | |
| B5 | M5x0,8 (Dişi) |
| 04 | ø4Tek dokunuşla bağlantı parçası |
| 06 | ø6Tek dokunuşla bağlantı parçası |
| ⑧Bağlantı dişi | |
| A8 | M8x1 (Erkek) |
| B5 | M5x0,8 (Dişi) |
| A10 | M10x1 (Erkek) |
| ⑤Tampon spesifikasyonu | |
| J | Dönen |
| K | Dönmeyen |
| ⑥Tampon vuruşu | |
| 10 | 10 mm |
| 20 | 20mm |
| 30 | 30mm |
| 40 | 40mm |
| 50 | 50 mm |
Boyutlar(mm)
Yeşil sembol özelleştirilmiş modellerdir.

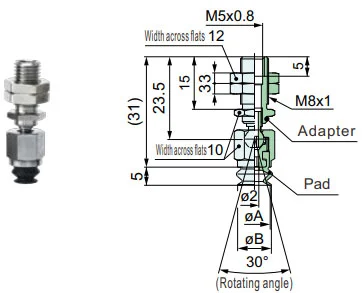

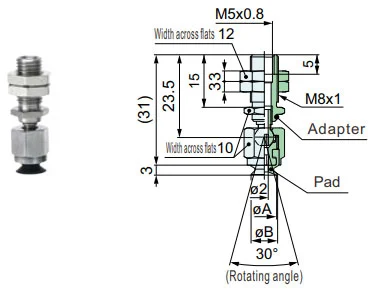

ZP2-TF
Dikey
MU
| Modeli | øA | øB | Adaptör | ||||||
|
① Vakum giriş yön |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑦ Vakum giriş |
⑧ Bağlantı iplik |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | A8 | 8 | 8.8 | ZP2-TF1-B5-A8 |
| B10 | 10 | 10.6 | |||||||
Referans için model: ZP2-TFB08MUS-B5-A8
ZP2-TF
Dikey
MB
| Modeli | øA | øB | Adaptör | ||||||
|
① Vakum giriş yön |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑦ Vakum giriş |
⑧ Bağlantı iplik |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | A8 | 6 | 7 | ZP2-TF1-B5-A8 |
| B08 | 8 | 9 | |||||||
Referans için model: ZP2-TFB08MBN-B5-A8
ZP2-TF
Dikey
MU
| Modeli | øA | øB | Adaptör | |||||
|
① Vakum giriş yön |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑦ Vakum giriş |
||||
| ZP2 | TF | B08 | MU |
N S U F GN GS |
B5 | 8 | 8.8 | ZP2-TF1-B5 |
| B10 | 10 | 10.6 | ||||||
Referans için model: ZP2-TFB10MUS-B5
ZP2-TF
Dikey
MB
| Modeli | øA | øB | Adaptör | |||||
|
① Vakum giriş yön |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑦ Vakum giriş |
||||
| ZP2 | TF | B06 | MU |
N S U F GN GS |
B5 | 6 | 7 | ZP2-TF1-B5 |
| B08 | 8 | 9 | ||||||
Referans için model: ZP2-TFB06MBN-B5

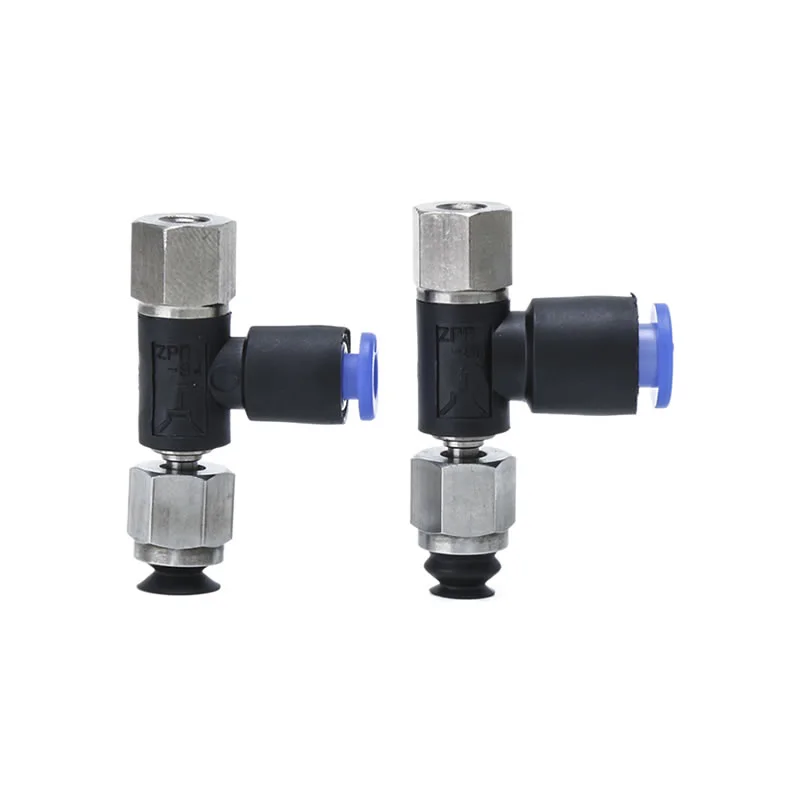

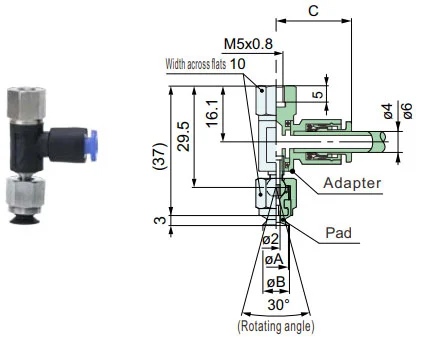

ZP2-TF
Yanal
MU
| Modeli | øA | øB | C | Adaptör | ||||||||
|
① Vakum giriş yön |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑦ Vakum giriş |
⑧ Bağlantı iplik |
⑦ Vakum giriş |
⑧ Bağlantı iplik |
|||||
| ZP2 | RF | B08 | MU |
N S U F GN GS |
04 06 |
B5 | 8 | 8.8 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B10 | 10 | 10.6 | ||||||||||
Referans modeli: ZP2-RFB08MUN-04-B5 Referans için adaptör: ZP2-RF1-04-B5

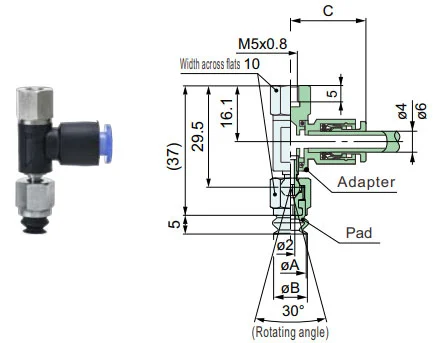

ZP2-TF
Yanal
MB
| Modeli | øA | øB | C | Adaptör | ||||||||
|
① Vakum giriş yön |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑦ Vakum giriş |
⑧ Bağlantı iplik |
⑦ Vakum giriş |
⑧ Bağlantı iplik |
|||||
| ZP2 | RF | B06 | MU |
N S U F GN GS |
04 06 |
B5 | 6 | 7 | 04:20.6 06:21.6 |
ZP2-RF1 |
04 06 |
B5 |
| B08 | 8 | 9 | ||||||||||
Referans modeli: ZP2-RFB08MBN-04-B5 Referans için adaptör: ZP2-RF1-04-B5

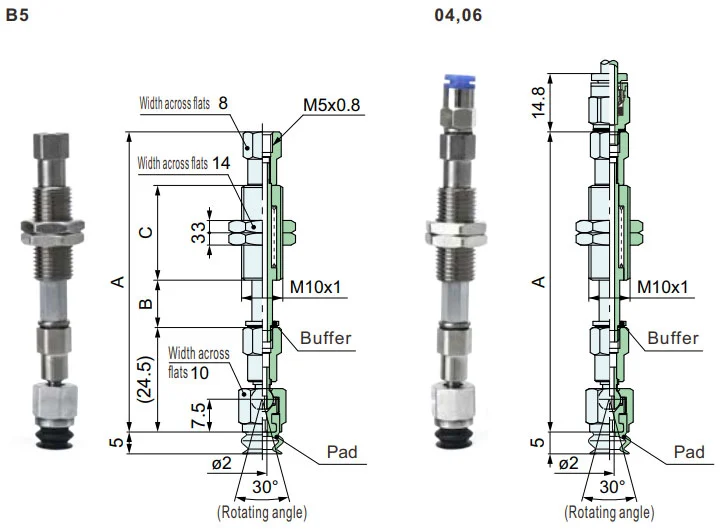

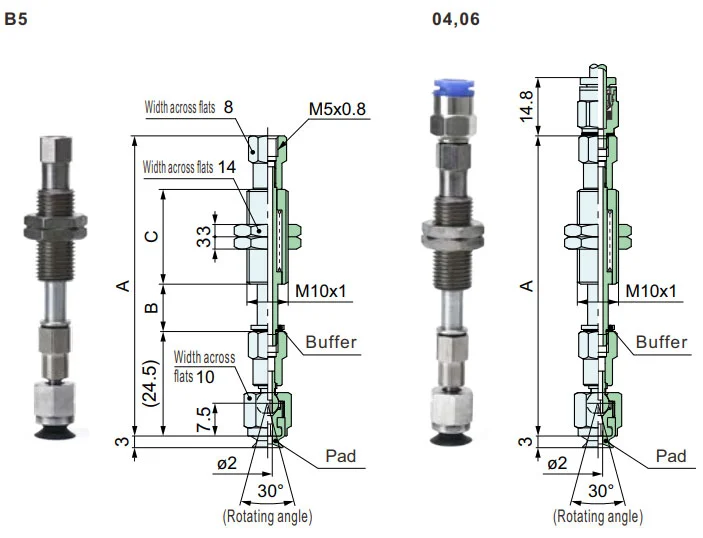

ZP2-TF
Dikey
MU
| Modeli | A | B | C | Tampon | ||||||||||||
|
① Vakum giriş yönü |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑤ Tampon spesifikasyon |
⑥ Tampon felç |
⑦ Vakum giriş |
⑧ Bağlantı iplik |
⑤ Tampon spesifikasyon |
⑥ Tampon felç |
⑦ Vakum giriş |
⑧ Bağlantı iplik |
|||||
| ZP2 | TF | B08 B10 |
MU |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Referans için model: ZP2-TFB08MUSK10-B5-A10 Referans için tampon: ZP2-TF1-K10-B5-A10
ZP2-TF
Dikey
MB
| Modeli | A | B | C | Tampon | ||||||||||||
|
① Vakum giriş yönü |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑤ Tampon spesifikasyon |
⑥ Tampon felç |
⑦ Vakum giriş |
⑧ Bağlantı iplik |
⑤ Tampon spesifikasyon |
⑥ Tampon felç |
⑦ Vakum giriş |
⑧ Bağlantı iplik |
|||||
| ZP2 | TF | B06 B08 |
MB |
N S U F GN GS |
B5 04 06 |
J K |
10 | A10 | 72 | 11.5 | 23 | ZP2-TF1 |
J K |
10 | B5 04 06 |
A10 |
| 20 | 110 | 21.5 | 51 | 20 | ||||||||||||
| 30 | 120 | 31.5 | 30 | |||||||||||||
| 40 | 156 | 41.5 | 77 | 40 | ||||||||||||
| 50 | 166 | 51.5 | 50 | |||||||||||||
Referans modeli: ZP2-TFB08MBSK10-B5-A10 Referans için tampon: ZP2-TF1-K10-B5-A10

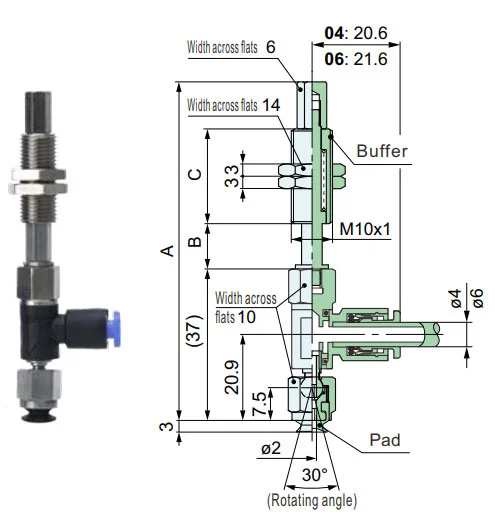

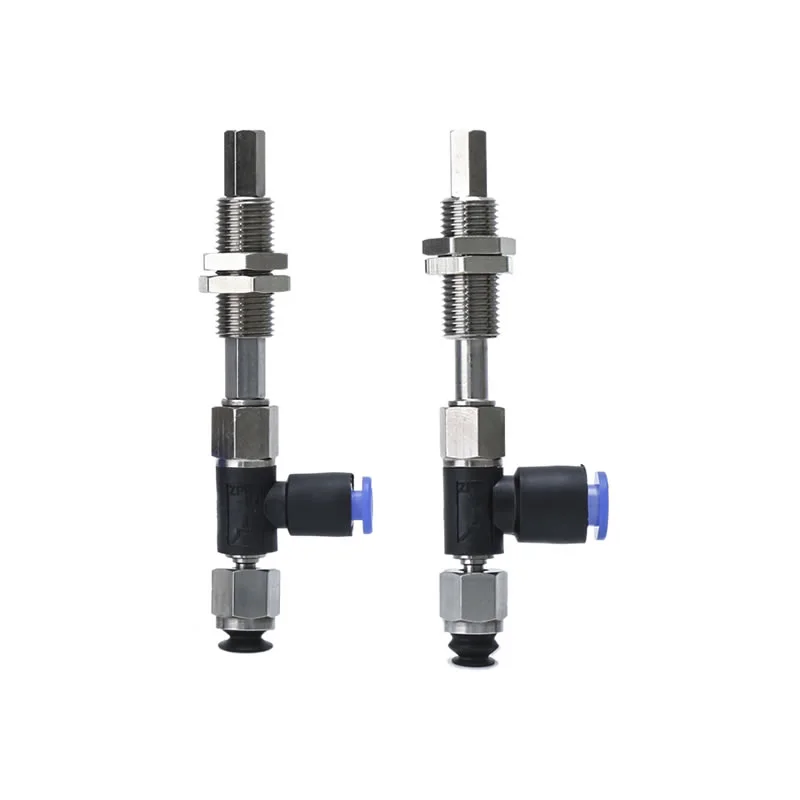

ZP2-RF
Yanal
MU
| Modeli | A | B | C | Tampon | ||||||||||||
|
① Vakum giriş yönü |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑤ Tampon spesifikasyon |
⑥ Tampon felç |
⑦ Vakum giriş |
⑧ Bağlantı iplik |
⑤ Tampon spesifikasyon |
⑥ Tampon felç |
⑦ Vakum giriş |
⑧ Bağlantı iplik |
|||||
| ZP2 | RF | B08 B10 |
MU |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Referans için model: ZP2-RFB08MUSK10-06-A10 Referans için tampon: ZP2-RF1-K10-06-A10

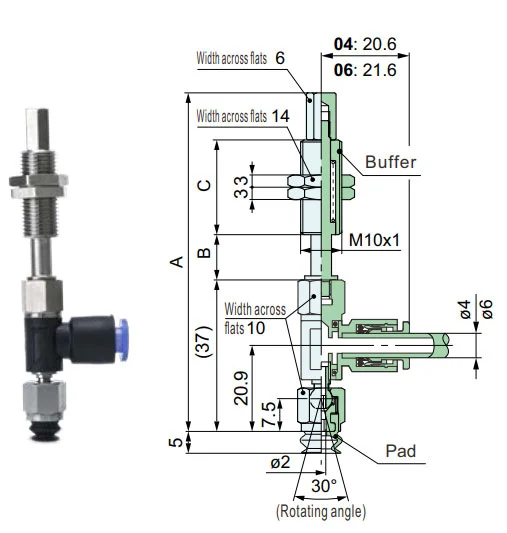

ZP2-RF
Yanal
MB
| Modeli | A | B | C | Tampon | ||||||||||||
|
① Vakum giriş yönü |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑤ Tampon spesifikasyon |
⑥ Tampon felç |
⑦ Vakum giriş |
⑧ Bağlantı iplik |
⑤ Tampon spesifikasyon |
⑥ Tampon felç |
⑦ Vakum giriş |
⑧ Bağlantı iplik |
|||||
| ZP2 | RF | B06 B8 |
MB |
N S U F GN GS |
J K |
10 |
04 06 |
A10 | 82 | 11 | 23 | ZP2-RF1 |
J K |
10 |
04 06 |
A10 |
| 20 | 120 | 21 | 51 | 20 | ||||||||||||
| 30 | 130 | 31 | 30 | |||||||||||||
| 40 | 166 | 41 | 77 | 40 | ||||||||||||
| 50 | 176 | 51 | 50 | |||||||||||||
Referans modeli: ZP2-RFB08MBSK10-06-A10 Referans için tampon: ZP2-RF1-K10-06-A10
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
|
Malzeme
Özellikler
|
Sembol | Durometre HS (±5°) |
Renk ile ilgili lastik |
İşletim sıcaklık aralık (°C) |
Yağ rezistans benzin |
Yağ rezistans benzol |
Temel rezistans |
Asit rezistans |
Hava koşullarına dayanıklılık | Ozon rezistans |
Aşınma rezistans |
Su geçirmez | Çözücü rezistans (Benzen, toluen) |
Başvuru |
| NBR | N | 50 | Siyah | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Genel işlerin transferi, Oluklu mukavva, Kaplama levhası, Demir levha ve diğerleri |
| Silikon kauçuk | S | 45 ~ 50 | Beyaz | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken, Kalıp dökümden çıkarma, İnce iş, Mutfak robotu |
| Üretan kauçuk | U | 50 ~ 60 | Kahverengi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu mukavva, Demir levha, Kaplama levhası |
| FKM | F | 60 | Siyah | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimyasal iş |
| İletken NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarı iletkenin genel çalışması (Statik elektrik direnci) | |
| İletken silikon kauçuk | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken (Statik elektrik) |
Yukarıdaki tablo söz konusu kauçuk malzemelerin yalnızca genel özelliklerini kapsamaktadır. Mavi sembol özelleştirilmiş modellerdir.
Çeşitli endüstriyel alanlardaki pnömatik bileşenlerin (vakum vantuzu) uygulama ana hatları
I. Temel güçlü yönler
II. Uygulamaların endüstriye göre çıkarılması
A. Tıp ve tıp endüstrisi
A.1: Temel gereksinimler:Temiz ve kirlilik içermeyen (FDA/GMP uyumlu), nazik ve zarar vermeyen ve çapraz bulaşmayı önleyen
A.2 Temel senaryolar:
1. İlaç ambalajı: ilaç şişesi / ilaç plakası / infüzyon torbası toplama (gıda sınıfı silikon vantuz, parçacık dökülmesi yok)
2. Tıbbi cihaz montajı: cerrahi aletler/tıbbi kateterler/protez parçalarının taşınması (ayarlanabilir negatif basınç, deformasyon koruması)
3. Biyoloji laboratuvarı: petri kabı/santrifüj tüpü/reaktif kartı transferi (kimyasallara dayanıklı, steril uyumlu)
B. Elektronik ve yarı iletken endüstrisi
B.1 Temel gereksinimler:anti-statik (10⁶-10¹¹Ω), hassas konumlandırma (hata ≤0,01mm), çizilmeye karşı dayanıklılık
B.2 Temel senaryolar:
1. Çip/Yarı İletken: levha işleme, talaş paketleme (gözenekli seramik/anti-statik silikon vantuz, kopmayı önlemek için eşit negatif basınç)
2. PCB/Bileşenler: Esnek PCB, mikro bileşenler (0402 dirençler) yüzeye monte (kırışmayı/yırtılmayı önlemek için ince silikon/jel/mikro vantuz)
3. Ekran: LCD/OLED panel, dokunmatik cam tutucu (yüksek şeffaf malzeme, leke ve çizik yok)
C. Otomobil ve otomobil parçaları endüstrisi
C.1 Temel gereksinimler:büyük emiş (tek vantuz diski ≥500N), çok özellikli adaptasyon (metal/plastik/cam), kaymaz
C.2 Temel senaryolar:
4. Gövde imalatı: çelik levha / kapı çerçevesi taşıma kaynağı (büyük çaplı kauçuk / çoklu vantuz dizisi, kaymaz doku)
5. Cam / İç : Ön cam montajı, deri koltuk yüzey transferi (Isıya dayanıklı silikon / sünger vantuz, deformasyon koruması)
6. Parçalar: motor silindiri gövdesi / şanzıman muhafazası tutucusu (vakum + mekanik kilit, düşmeyi önleyici)
D. Gıda ve ambalaj endüstrisi
D.1 Temel gereksinimler:Gıdaya uygun malzeme (FDA sertifikalı), temizlenmesi kolay, ezilmeye karşı dayanıklı
D.2 Temel senaryolar:
1. Yiyecek işleme: unlu mamuller / taze et / meyve ayırma (düşük emişli sünger vantuz, kokusuz ve yıkanması kolay)
2. Paketleme otomasyonu: paketleme poşeti açma, steril karton kalıplama (statik eleme/çok noktalı emme, ince/sert paketlemeye uygun)
E. Lojistik ve depolama endüstrisi
E.1 Temel gereklilikler:verimli adaptasyon (malların birden fazla özelliği), sabit basınç, düşmeyi önleme
E.2 Temel senaryolar:
1. Karton taşıma: e-ticaret kartonu sınıflandırma (ayarlanabilir emme dizisi, vakum basıncı)
2. Plaka/rulo: Ahşap tahta/plastik film rulosu transferi (uzun şerit/dairesel vantuz, ofseti önlemek için düzgün adsorpsiyon)
F. Yeni enerji ve özel endüstriler
F.1 Yeni enerji (lityum pil/pv):
1. Lityum pil plakası (anti-statik gözenekli vantuz, toz önleyici), fotovoltaik cam (büyük vantuzlu silikon vantuz, çizik yok)
F.2 Baskı ve kağıt
1. Kağıt/basılı madde yakalama (emici kağıt malzemesi, yırtılmayı ve mürekkep kirlenmesini önlemek için hafif negatif basınç)
III. Temel uyarlama mantığının özeti
| İş parçası özellikleri | Pipet adaptasyon programı | İlgili sektör senaryoları |
| İnce / Kırılgan / Hassas | Silikon/seramik malzeme, mikro negatif basınç, mikro emme nozulu | Elektronik yarı iletkenler, eczacılık ürünleri |
| Ağır eşyalar / Büyük boy | Kauçuk malzeme, büyük çaplı vantuz, çoklu vantuz dizisi | Otomobiller, lojistik paneller |
| Sağlık/Kirliliğin önlenmesi | Gıda/tıbbi kullanıma uygun silikon, temizlenmesi kolay yapı | İlaç, gıda |
| Yumuşak / düzensiz yüzeyler | Sünger malzeme, deforme olabilen vantuz | Araba iç mekanları, yiyecekler |
| Antistatik gereksinimler | Antistatik silikon, iyon rüzgar destekli | elektronik yarı iletken |
Kurulum Kılavuzu
PDF'yi İndir
Uyarı +Dikkat （Kullanmadan Önce Okuyun）
PDF'yi İndir
Sıcak Etiketler: Küresel Mafsallı Vakum Vantuzları ZP2-J, Çin, Üretici, Tedarikçi, Fabrika
Talep Gönder
İletişim bilgileri
-
Adres
Xiaruan Köyü Baishi Kasabası Yueqing Şehri Zhejiang Eyaleti Çin
-
tel
-
e-posta
Vakum vantuzları, vakum jeneratörleri, pnömatik bileşenler aksesuarları veya fiyat listesi hakkında sorularınız için lütfen bize e-postanızı bırakın; 24 saat içinde sizinle iletişime geçeceğiz.
