Vakumlu emme, endüstriyel otomasyonda dört temel avantaja sahip "esnek kavrama" için temel bir çözümdür: zarar vermeyen kavrama, çok malzemeli/düzensiz iş parçalarına uyarlanabilirlik, temiz ve çevre koruması ve esnek çalışma. İş parçalarının farklı endüstri özelliklerine (ince/kalın, hassas/kaba, hijyenik/standart) uyarlanabilir.
Kompakt Vakum Vantuzları ZP2
Profesyonel bir Çin üreticisi olarak fabrikamız, yüksek yük taşıma ve deformasyon direnci için kaburga takviyeli Özelleştirilmiş Kompakt Vakum Vantuzları ZP2 (ø6-8) sunmaktadır. Ayrıca, kırılgan malzemelerin kırışmadan taşınması için ince etekli ZP2 ince UT serisini (ø5-20) de sunuyoruz. Elektronik ve lityum pil hatları için anti-statik ve paslanmaz çelik seçeneklerimiz mevcuttur.
Tıklayın ve Seçimi Başlatın
》Ürün Bilgilerine Geri Dön

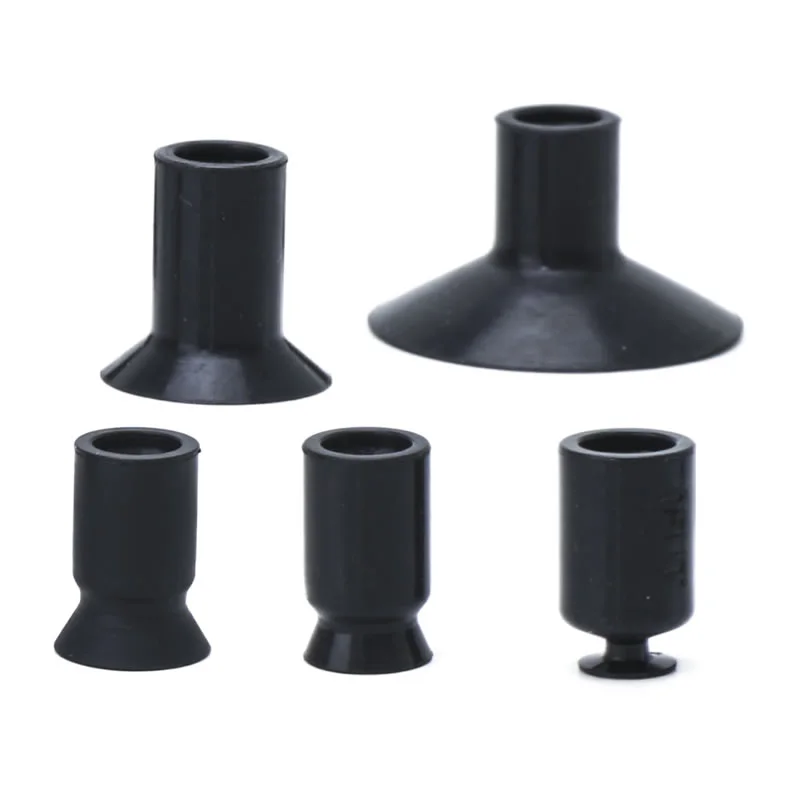

Kompakt Vakum Vantuzları ZP2
ZP2 Serisi Kompakt Vakum Ped Ünitesi

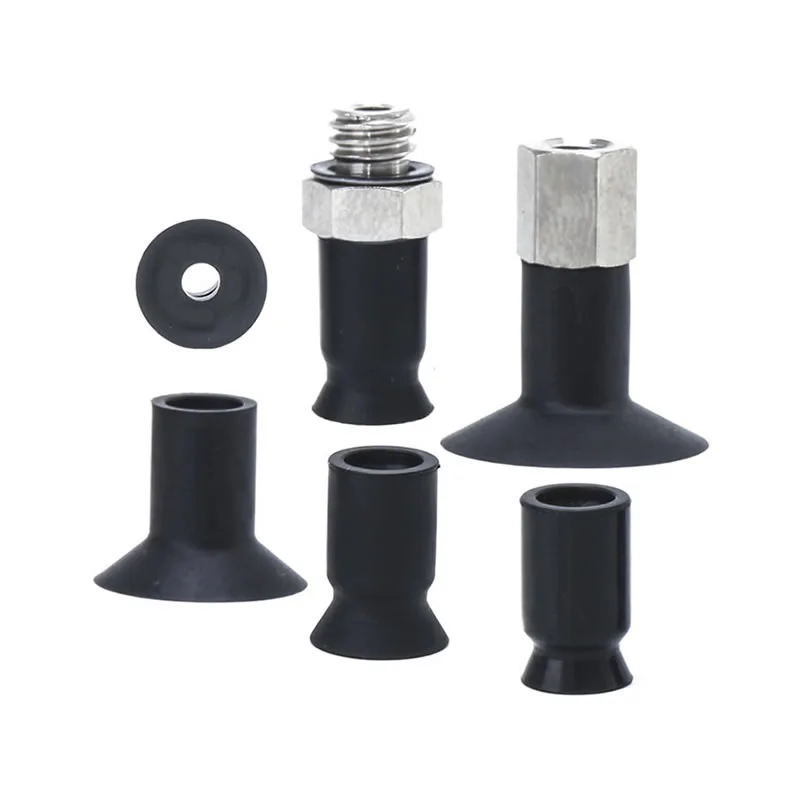

ZP2-T Serisi Adaptörlü Kompakt Vakum Pedi
Tanım
Nasıl Sipariş Verilir?
Özellikler / Malzeme
Uygulamalar
Kaynak
Önde gelen bir Çinli üretici olarak fabrikamız, özellikle hassas endüstriler için tasarlanmış ve aşağıdaki temel avantajları içeren özelleştirilmiş Kompakt Vakum Vantuzları ZP2 çözümleri sunmaktadır:
Yüksek Performans, Düşük Maliyet:Olgun bir yerel tedarik zincirinden yararlanarak, olağanüstü emiş performansı sağlarken maliyetleri etkili bir şekilde kontrol ediyoruz, böylece müşterilerimizin satın alma masraflarını azaltıyoruz.
ZP2 Serisi Yüksek Yük Tasarımı:Kompakt Vakum Vantuzlarımız ZP2 (ø6–8) benzersiz bir takviyeli yapıya sahiptir. Son derece küçük boyutlarda bile deformasyona karşı olağanüstü direnç ve yük stabilitesi sağlarlar, bu da onları ince metal levhaların ve hassas plastik bileşenlerin taşınmasında tercih edilen seçenek haline getirir.
ZP2 İnce Profilli UT Serisi:Esnek iş parçaları (ø5–20) için özel olarak tasarlanan bu seri, ultra ince etek yapısına sahiptir. Bu düşük profilli tasarım, ince filmler ve vinil levhalar gibi kırılgan malzemelerin emme işlemi sırasında kırışmasını veya deforme olmasını etkili bir şekilde önler.
Kararlı Tedarik:Olgun üretim süreçleriyle desteklenen, güvenli ve istikrarlı kavrama operasyonları sağlamak için yüksek kaliteli malzemeleri (silikon gibi) gelişmiş vakum tutma teknolojisiyle birlikte kullanıyoruz; ayrıca, geniş envanterimiz müşteri taleplerini karşılamak için hızlı teslimata olanak tanır.
SSS
Farklı ZP2 ped türleri nelerdir?
Kompakt Vakum Vantuzları ZP2, gerçek çalışma koşullarına uyacak çeşitli ped yapıları sunar:
Düz tip: Sağlam sızdırmazlık özelliğine sahip pürüzsüz, sert yüzeyler için
Düz kaburgalı: hafif pürüzlü yüzeylerde vakum sızdırmazlığını artırır
Körük tipi: yükseklik farklarını telafi eder ve yastıklama sağlar
Commaelec, otomasyon sistemlerinde daha iyi uyum ve performans sağlamak için birden fazla konfigürasyon sağlar.
Hangi boyut aralıkları mevcut?
Standart boyutlar şunları içerir: φ40, φ50, φ63, φ80, φ100, φ125
Daha küçük çaplar: hassas veya hafif parçalar için uygundur
Daha büyük çaplar: Ağır veya büyük iş parçaları için daha güçlü emiş
Commaelec fabrikası istikrarlı bir stok tutuyor ve proje bazlı ihtiyaçlar için özelleştirilmiş boyutları destekliyor.
ZP2 kapları ZP3 veya ZP ile nasıl karşılaştırılır?
ZP2 serisi: genel ve ağır hizmet tipi kullanıma uygun, daha yüksek sertlik ve bilyeli mafsal uyarlanabilirliğine sahip dengeli tasarım
ZP3 serisi: genellikle daha hafif, daha hızlı kullanım ve daha kompakt kurulumlar için optimize edilmiştir
ZP serisi (standart): daha basit yapıya sahip temel uygulamalar
Diğerleriyle karşılaştırıldığında Kompakt Vakum Vantuzları ZP2, kurulum ve malzeme seçiminde esnekliği korurken düz olmayan yüzeylerde daha iyi stabilite sağlar.
Hassas parçalar için uygun mudur?
Evet, doğru konfigürasyonla:
Nazik temas için silikon gibi yumuşak malzemeler kullanın
Darbe kuvvetini azaltmak için körüklü veya yastıklı türleri seçin
İsteğe bağlı tamponlama montaj parçaları, cam veya kaplamalı parçalar gibi hassas yüzeylerin korunmasına yardımcı olur
Nasıl Sipariş Verilir?
- ø6'dan ø20'ye kadar 8 tip eklenir.
- C: Kolayca deforme olabilen iş parçaları için. Oluklar sayesinde iş parçaları kolaylıkla çıkarılabilir.
- UT: İnce levhalar veya vinil gibi yumuşak iş parçalarının adsorpsiyonu için. Adsorpsiyon sırasında kırışma veya deformasyon azalır.
- ZP serisi adaptör için geçerlidir.
|
③ Ped tipi
② Ped çapı(mm)
|
05 | 06 | B06 | 07 | B08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | Kaburgalı Düz Tip | — | — | ● | ● | ● | — | — | — | — |
| UT | İnce Düz Tip | ● | ● | — | — | — | ● | ● | ● | ● |
| ④Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| U | Üretan kauçuk |
| F | FKM |
| GN | İletken NBR |
| GS | İletken silikon kauçuk |
Yeşil sembol özelleştirilmiş modellerdir.
| Adaptör Montaj Boyutları | |
| Müşteri tarafından adaptör yapılacaksa adaptörü sağda gösterilen ölçülerde tasarlayınız. |
|
Boyutlar(mm)
Yeşil sembol özelleştirilmiş modellerdir.
HT
İnce Düz Kaburga Tipi
| Modeli | øA | øB | |||
|
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
|||
| ZP2 | B06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| B08 | GN | 8 | 9 | ||
| GS | |||||
Referans için model: ZP2-B06CGN
HT
İnce Düz Kaburga Tipi
| Modeli | øA | øB | øC | Y | |||
|
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
|||||
| ZP2 | 05 | UT | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | GN | 18 | 19 | ||||
| 20 | GS | 20 | 21 | 1.8 | |||
Referans için model: ZP2-05UTN
Özellikler
| Kilit halkası/ Ped tipi | Ped çapı/boyutları | Başvuru | ||||||||||||||||
| 2×4 | 3,5×7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Kilit Halkası Olmadan | Daire Tipi (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Düz ve deforme olmayan yüzeylere sahip iş parçaları için |
| Oval Tip (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Adsorpsiyon yüzeyinde sınırlamalar bulunan iş parçaları için | |
| İnce Düz Tip (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | İnce levhalar veya vinil gibi yumuşak iş parçaları için. Adsorpsiyon sırasındaki kırışıklık veya deformasyon azaltılabilir. | |
| İnce Düz Tip Kaburga ile (CT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | İnce levhalar veya vinil gibi yumuşak iş parçaları için. Dişler sayesinde iş parçaları kolayca çıkarılabilir | |
| Körük Tipi (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Tampon için yer bulunmayan veya eğimli yüzeyli iş parçaları için kullanım için | |
| Kilit Halkalı | Daire Tipi (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Düz ve deforme olmayan yüzeylere sahip iş parçaları için |
| Daire Tipi Kaburga ile (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Kolayca deforme olabilen iş parçaları için. Dişler sayesinde iş parçaları kolayca çıkarılabilir | |
| Körük Tipi (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Tampon için yer bulunmayan veya eğimli yüzeyli iş parçaları için kullanım için | |
| Derin Tip (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Kavisli yüzeylere sahip iş parçaları veya küresel iş parçaları için | |
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
|
Malzeme
Özellikler
|
Sembol | Durometre HS (±5°) |
Renk ile ilgili lastik |
İşletim sıcaklık aralık (°C) |
Yağ rezistans benzin |
Yağ rezistans benzol |
Temel rezistans |
Asit rezistans |
Hava koşullarına dayanıklılık | Ozon rezistans |
Aşınma rezistans |
Su geçirmez | Çözücü rezistans (Benzen, toluen) |
Başvuru |
| NBR | N | 50 | Siyah | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Genel işlerin transferi, Oluklu mukavva, Kaplama levhası, Demir levha ve diğerleri |
| Silikon kauçuk | S | 45 ~ 50 | Beyaz | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken, Kalıp dökümden çıkarma, İnce iş, Mutfak robotu |
| Üretan kauçuk | U | 50 ~ 60 | Kahverengi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu mukavva, Demir levha, Kaplama levhası |
| FKM | F | 60 | Siyah | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimyasal iş |
| İletken NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarı iletkenin genel çalışması (Statik elektrik direnci) | |
| İletken silikon kauçuk | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken (Statik elektrik) |
Yukarıdaki tablo söz konusu kauçuk malzemelerin yalnızca genel özelliklerini kapsamaktadır. Mavi sembol özelleştirilmiş modellerdir.
Çeşitli endüstriyel alanlardaki pnömatik bileşenlerin (vakum vantuzu) uygulama ana hatları
I. Temel güçlü yönler
II. Uygulamaların endüstriye göre çıkarılması
A. Tıp ve tıp endüstrisi
A.1: Temel gereksinimler:Temiz ve kirlilik içermeyen (FDA/GMP uyumlu), nazik ve zarar vermeyen ve çapraz bulaşmayı önleyen
A.2 Temel senaryolar:
1. İlaç ambalajı: ilaç şişesi / ilaç plakası / infüzyon torbası toplama (gıda sınıfı silikon vantuz, parçacık dökülmesi yok)
2. Tıbbi cihaz montajı: cerrahi aletler/tıbbi kateterler/protez parçalarının taşınması (ayarlanabilir negatif basınç, deformasyon koruması)
3. Biyoloji laboratuvarı: petri kabı/santrifüj tüpü/reaktif kartı transferi (kimyasallara dayanıklı, steril uyumlu)
B. Elektronik ve yarı iletken endüstrisi
B.1 Temel gereksinimler:anti-statik (10⁶-10¹¹Ω), hassas konumlandırma (hata ≤0,01mm), çizilmeye karşı dayanıklılık
B.2 Temel senaryolar:
1. Çip/Yarı İletken: levha işleme, talaş paketleme (gözenekli seramik/anti-statik silikon vantuz, kopmayı önlemek için eşit negatif basınç)
2. PCB/Bileşenler: Esnek PCB, mikro bileşenler (0402 dirençler) yüzeye monte (kırışmayı/yırtılmayı önlemek için ince silikon/jel/mikro vantuz)
3. Ekran: LCD/OLED panel, dokunmatik cam tutucu (yüksek şeffaf malzeme, leke ve çizik yok)
C. Otomobil ve otomobil parçaları endüstrisi
C.1 Temel gereksinimler:büyük emiş (tek vantuz diski ≥500N), çok özellikli adaptasyon (metal/plastik/cam), kaymaz
C.2 Temel senaryolar:
4. Gövde imalatı: çelik levha / kapı çerçevesi taşıma kaynağı (büyük çaplı kauçuk / çoklu vantuz dizisi, kaymaz doku)
5. Cam / İç : Ön cam montajı, deri koltuk yüzey transferi (Isıya dayanıklı silikon / sünger vantuz, deformasyon koruması)
6. Parçalar: motor silindiri gövdesi / şanzıman muhafazası tutucusu (vakum + mekanik kilit, düşmeyi önleyici)
D. Gıda ve ambalaj endüstrisi
D.1 Temel gereksinimler:Gıdaya uygun malzeme (FDA sertifikalı), temizlenmesi kolay, ezilmeye karşı dayanıklı
D.2 Temel senaryolar:
1. Yiyecek işleme: unlu mamuller / taze et / meyve ayırma (düşük emişli sünger vantuz, kokusuz ve yıkanması kolay)
2. Paketleme otomasyonu: paketleme poşeti açma, steril karton kalıplama (statik eleme/çok noktalı emme, ince/sert paketlemeye uygun)
E. Lojistik ve depolama endüstrisi
E.1 Temel gereklilikler:verimli adaptasyon (malların birden fazla özelliği), sabit basınç, düşmeyi önleme
E.2 Temel senaryolar:
1. Karton taşıma: e-ticaret kartonu sınıflandırma (ayarlanabilir emme dizisi, vakum basıncı)
2. Plaka/rulo: Ahşap tahta/plastik film rulosu transferi (uzun şerit/dairesel vantuz, ofseti önlemek için düzgün adsorpsiyon)
F. Yeni enerji ve özel endüstriler
F.1 Yeni enerji (lityum pil/pv):
1. Lityum pil plakası (anti-statik gözenekli vantuz, toz önleyici), fotovoltaik cam (büyük vantuzlu silikon vantuz, çizik yok)
F.2 Baskı ve kağıt
1. Kağıt/basılı madde yakalama (emici kağıt malzemesi, yırtılmayı ve mürekkep kirlenmesini önlemek için hafif negatif basınç)
III. Temel uyarlama mantığının özeti
| İş parçası özellikleri | Pipet adaptasyon programı | İlgili sektör senaryoları |
| İnce / Kırılgan / Hassas | Silikon/seramik malzeme, mikro negatif basınç, mikro emme nozulu | Elektronik yarı iletkenler, eczacılık ürünleri |
| Ağır eşyalar / Büyük boy | Kauçuk malzeme, büyük çaplı vantuz, çoklu vantuz dizisi | Otomobiller, lojistik paneller |
| Sağlık/Kirliliğin önlenmesi | Gıda/tıbbi kullanıma uygun silikon, temizlenmesi kolay yapı | İlaç, gıda |
| Yumuşak / düzensiz yüzeyler | Sünger malzeme, deforme olabilen vantuz | Araba iç mekanları, yiyecekler |
| Antistatik gereksinimler | Antistatik silikon, iyon rüzgar destekli | elektronik yarı iletken |
