Vakumlu emme, endüstriyel otomasyonda dört temel avantaja sahip "esnek kavrama" için temel bir çözümdür: zarar vermeyen kavrama, çok malzemeli/düzensiz iş parçalarına uyarlanabilirlik, temiz ve çevre koruması ve esnek çalışma. İş parçalarının farklı endüstri özelliklerine (ince/kalın, hassas/kaba, hijyenik/standart) uyarlanabilir.

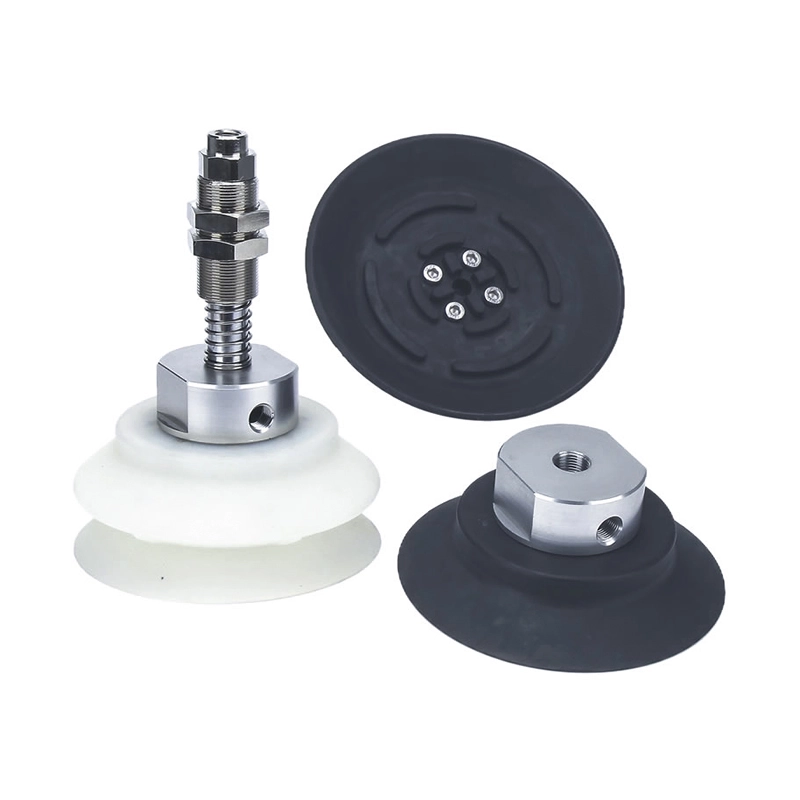

Yüksek Sertlikli Vakum Vantuzları ZP2
Önde gelen bir Çin üreticisi olarak fabrikamız, ağır hizmet görevleri için Özelleştirilmiş Yüksek Sertlikli Vakum Vantuzları ZP2 (Ø150-250mm) sunmaktadır. Eğimli yüzeyler için salınım tasarımına ve NBR/silikon/antistatik seçeneklere sahip bu doğrudan tedarikçiye yönelik araç, istikrarlı adsorpsiyon ve darbe hafifletme sağlar.
Tıklayın ve Seçimi Başlatın
》Ürün Bilgilerine Geri Dön

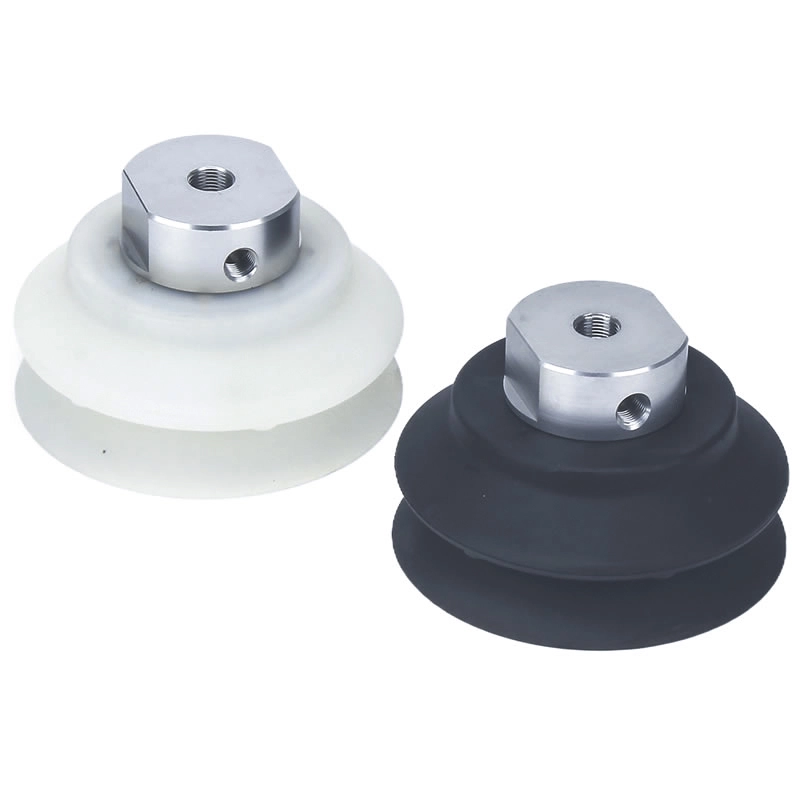

Yüksek Sertlikli Vakum Vantuzları ZP2

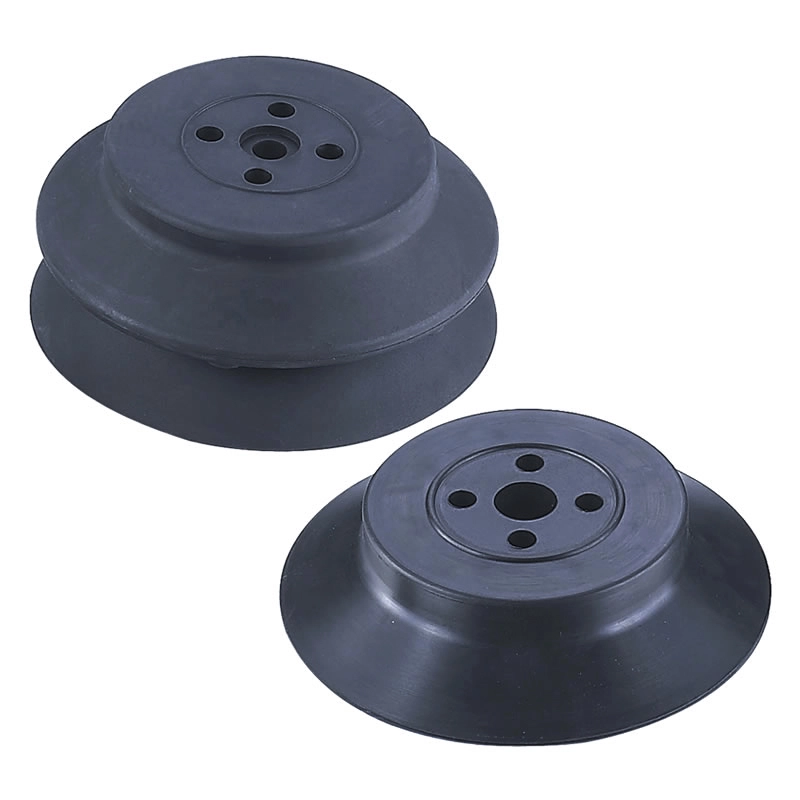

ZP2 Serisi Ağır Hizmet Ped Ünitesi

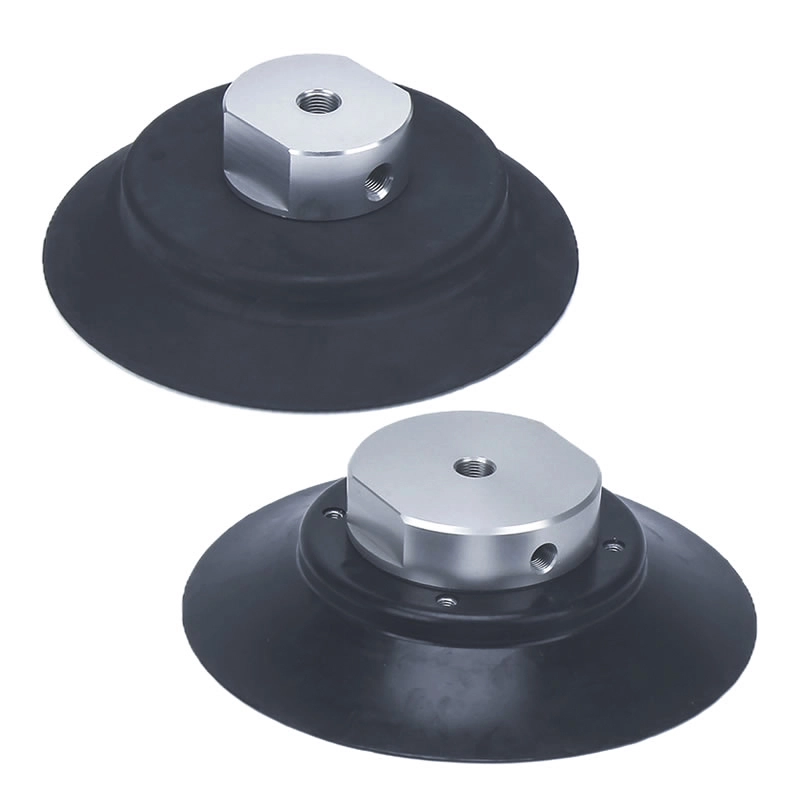

ZP2-T Serisi Ağır Hizmet Adaptörlü Vakum Pedleri ile

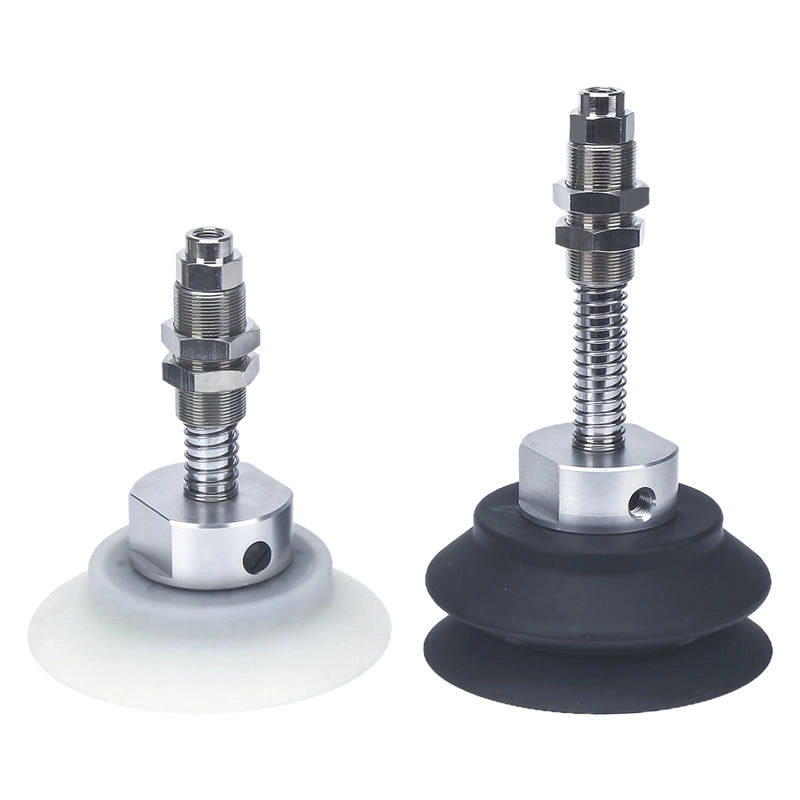

ZP2-T Serisi Tamponlu Vakum Pedli Ağır Hizmet
Tanım
Nasıl Sipariş Verilir?
Özellikler / Malzeme
Uygulamalar
Kaynak
Çin'deki üreticilerden ve tedarikçilerden biri olan Zhejiang Comma Electric Co., Ltd.'den özelleştirilmiş Yüksek Sertlikli Vakum Vantuzları ZP2'yi satın alın. ZPT Ağır Hizmet Vakum Kabı, ağır iş parçalarının taşınmasına yönelik özel bir araçtır. Birden fazla çapta (φ150, φ200, φ250) mevcut olan bu üründe NBR, silikon kauçuk, poliüretan kauçuk, flor kauçuk ve EPR gibi çeşitli malzemeler bulunur. Her malzeme, sertlik, çalışma sıcaklığı aralığı ve kimyasal direnç gibi farklı özellikler sunarak, belirli çalışma ortamlarına ve iş parçası gereksinimlerine göre özelleştirilmiş seçime olanak tanır. Hem yastıklı hem de yastıksız versiyonları mevcut olan yastıklı tasarım, iş parçası teması sırasında darbe kuvvetlerini etkili bir şekilde azaltır ve bu da onu kırılgan yüzeyler için ideal kılar. Vakum çıkışı dikey olarak yönlendirilmiştir ve harici veya dahili vida dişleri aracılığıyla montaj seçenekleri mevcuttur.
SSS
Hangi boyutlar mevcut?
Commaelec Yüksek Sertlikli Vakum Vantuzları ZP2 standart çaplarda mevcuttur: φ40, φ50, φ63, φ80, φ100 ve φ125.
Daha küçük boyutlar: Daha hafif veya hassas parçalar için uygundur
Daha büyük boyutlar: ağır işlerde kullanım için daha güçlü emiş gücü sağlar
Commaelec fabrikası düzenli stok tutuyor ve ayrıca belirli projeler için özelleştirilmiş boyutları da destekliyor.
Ne zaman değiştirilmeleri gerekir?
Aşağıdaki durumlarda değiştirme önerilir:
Dudakta aşınma, çatlak veya deformasyon görünüyor
Emme kuvveti kararsız hale gelir veya azalır
Çalışma sırasında sık sık hava kaçağı meydana geliyor
Yüksek çevrimli otomasyonda düzenli denetim önemlidir. Commaelec, hizmet ömrünü uzatmak için yüksek kaliteli malzemeler (NBR, silikon, PU vb.) kullanır, ancak zamanında değiştirme, güvenlik ve verimlilik sağlar.
Tamponlarla çalışıyorlar mı?
Evet. Yüksek Sertliğe Sahip Vakum Vantuzları ZP2, tamponlama (yastıklı) montaj parçalarıyla donatılabilir.
İş parçasıyla temas sırasında darbeyi azaltır
Cam veya kaplamalı malzemeler gibi kırılgan yüzeyleri korur
Otomatik sistemlerde konumlandırma doğruluğunu artırır
Commaelec, esnek entegrasyon için uyumlu tampon braketleri ve adaptörler sağlar.
Tipik uygulamalar nelerdir?
Bu vantuzların yaygın olarak kullanıldığı yerler:
Robotik kollar ve otomatik üretim hatları
Metal levhaların, cam panellerin ve ağır bileşenlerin taşınması
Dengeli kavramanın gerekli olduğu düz olmayan veya hafif eğimli yüzeyler
Lityum pil ve elektronik endüstrileri (paslanmaz çelik aksesuarlarla)

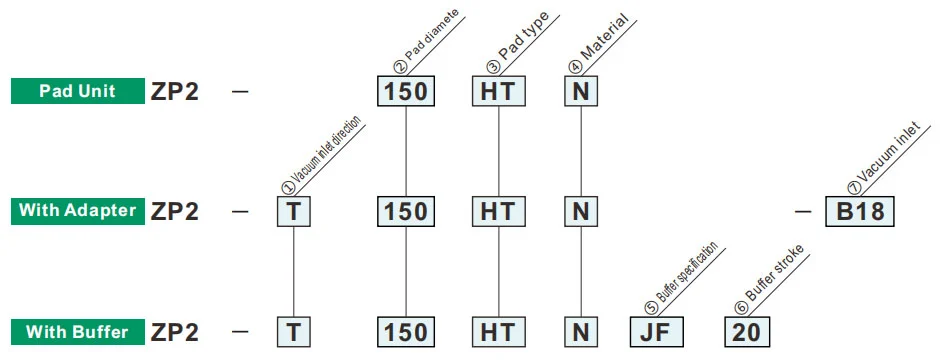

Nasıl Sipariş Verilir?
| ①Vakum giriş yönü | |
| T | Dikey |
| ②Pad çapı ③Padtype(mm) |
150 | 200 | 250 | ||
| ø150 | ø200 | ø250 | |||
| HT | Kaburgalı ince düz | ● | ● | ● | |
| HB | Körük tipi | ● | - | - | |
| ⑦Vakum girişi | B16 | M16 x1,5 | ● | ● | - |
| B18 | M18 x1,5 | ● | ● | ● | |
| ⑤Tampon spesifikasyonu | |
| JF | Döner(Çelik, Burçlu) |
| ④Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| ⑥Tampon vuruşu | |
| 20 | 20mm |
| 50 | 50 mm |
| Tampon vuruşu (mm) | Yay reaktif kuvveti[N] | |
| 0 vuruşta | Tam vuruşta | |
| 20 | 14.7 | 29.4 |
| 50 | 15.6 | |

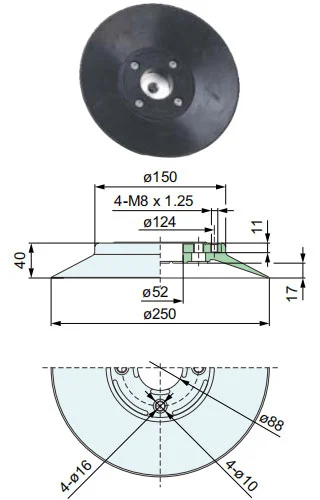

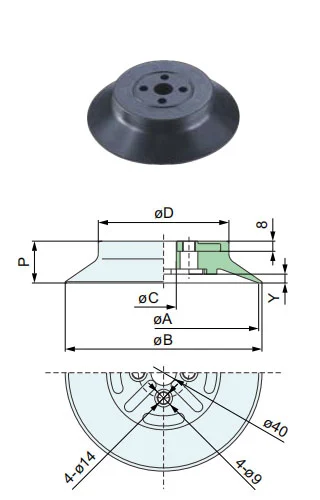

Boyutlar(mm)
HT
İnce Düz Kaburga Tipi
150.200
| øA | øB | øC | øD | P | Y | ||||
| Modeli | ②Pad çapı. | ③Pad tipi | ④Pad Malzemesi | ||||||
| ZP2 | 150 | HT | NS | 150 | 155 | 20 | 103 | 33 | 7 |
| 200 | 200 | 205 | 13 | 140 | 36 | 13 | |||
Referans için model: ZP2-150HTN
HT
İnce Düz Kaburga Tipi
250
| Modeli | ②Pad çapı. | ③Pad tipi | ④Pad Malzemesi |
| ZP2 | 250 | HT | NS |
Referans için model: ZP2-250HTS
HT
İnce Düz Kaburga Tipi
150.200
| Modeli | ②Pad çapı. | ③Pad tipi | ④Pad Malzemesi |
| ZP2 | 150 | HB | NS |
Referans için model: ZP2-150HBS
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
|
Malzeme
Özellikler
|
Sembol | Durometre HS (±5°) |
Renk ile ilgili lastik |
İşletim sıcaklık aralık (°C) |
Yağ rezistans benzin |
Yağ rezistans benzol |
Temel rezistans |
Asit rezistans |
Hava koşullarına dayanıklılık | Ozon rezistans |
Aşınma rezistans |
Su geçirmez | Çözücü rezistans (Benzen, toluen) |
Başvuru |
| NBR | N | 50 | Siyah | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Genel işlerin transferi, Oluklu mukavva, Kaplama levhası, Demir levha ve diğerleri |
| Silikon kauçuk | S | 45 ~ 50 | Beyaz | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken, Kalıp dökümden çıkarma, İnce iş, Mutfak robotu |
| Üretan kauçuk | U | 50 ~ 60 | Kahverengi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu mukavva, Demir levha, Kaplama levhası |
| FKM | F | 60 | Siyah | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimyasal iş |
| İletken NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarı iletkenin genel çalışması (Statik elektrik direnci) | |
| İletken silikon kauçuk | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken (Statik elektrik) |
Yukarıdaki tablo söz konusu kauçuk malzemelerin yalnızca genel özelliklerini kapsamaktadır. Mavi sembol özelleştirilmiş modellerdir.
Çeşitli endüstriyel alanlardaki pnömatik bileşenlerin (vakum vantuzu) uygulama ana hatları
I. Temel güçlü yönler
II. Uygulamaların endüstriye göre çıkarılması
A. Tıp ve tıp endüstrisi
A.1: Temel gereksinimler:Temiz ve kirlilik içermeyen (FDA/GMP uyumlu), nazik ve zarar vermeyen ve çapraz bulaşmayı önleyen
A.2 Temel senaryolar:
1. İlaç ambalajı: ilaç şişesi / ilaç plakası / infüzyon torbası toplama (gıda sınıfı silikon vantuz, parçacık dökülmesi yok)
2. Tıbbi cihaz montajı: cerrahi aletler/tıbbi kateterler/protez parçalarının taşınması (ayarlanabilir negatif basınç, deformasyon koruması)
3. Biyoloji laboratuvarı: petri kabı/santrifüj tüpü/reaktif kartı transferi (kimyasallara dayanıklı, steril uyumlu)
B. Elektronik ve yarı iletken endüstrisi
B.1 Temel gereksinimler:anti-statik (10⁶-10¹¹Ω), hassas konumlandırma (hata ≤0,01mm), çizilmeye karşı dayanıklılık
B.2 Temel senaryolar:
1. Çip/Yarı İletken: levha işleme, talaş paketleme (gözenekli seramik/anti-statik silikon vantuz, kopmayı önlemek için eşit negatif basınç)
2. PCB/Bileşenler: Esnek PCB, mikro bileşenler (0402 dirençler) yüzeye monte (kırışmayı/yırtılmayı önlemek için ince silikon/jel/mikro vantuz)
3. Ekran: LCD/OLED panel, dokunmatik cam tutucu (yüksek şeffaf malzeme, leke ve çizik yok)
C. Otomobil ve otomobil parçaları endüstrisi
C.1 Temel gereksinimler:büyük emiş (tek vantuz diski ≥500N), çok özellikli adaptasyon (metal/plastik/cam), kaymaz
C.2 Temel senaryolar:
4. Gövde imalatı: çelik levha / kapı çerçevesi taşıma kaynağı (büyük çaplı kauçuk / çoklu vantuz dizisi, kaymaz doku)
5. Cam / İç : Ön cam montajı, deri koltuk yüzey transferi (Isıya dayanıklı silikon / sünger vantuz, deformasyon koruması)
6. Parçalar: motor silindiri gövdesi / şanzıman muhafazası tutucusu (vakum + mekanik kilit, düşmeyi önleyici)
D. Gıda ve ambalaj endüstrisi
D.1 Temel gereksinimler:Gıdaya uygun malzeme (FDA sertifikalı), temizlenmesi kolay, ezilmeye karşı dayanıklı
D.2 Temel senaryolar:
1. Yiyecek işleme: unlu mamuller / taze et / meyve ayırma (düşük emişli sünger vantuz, kokusuz ve yıkanması kolay)
2. Paketleme otomasyonu: paketleme poşeti açma, steril karton kalıplama (statik eleme/çok noktalı emme, ince/sert paketlemeye uygun)
E. Lojistik ve depolama endüstrisi
E.1 Temel gereklilikler:verimli adaptasyon (malların birden fazla özelliği), sabit basınç, düşmeyi önleme
E.2 Temel senaryolar:
1. Karton taşıma: e-ticaret kartonu sınıflandırma (ayarlanabilir emme dizisi, vakum basıncı)
2. Plaka/rulo: Ahşap tahta/plastik film rulosu transferi (uzun şerit/dairesel vantuz, ofseti önlemek için düzgün adsorpsiyon)
F. Yeni enerji ve özel endüstriler
F.1 Yeni enerji (lityum pil/pv):
1. Lityum pil plakası (anti-statik gözenekli vantuz, toz önleyici), fotovoltaik cam (büyük vantuzlu silikon vantuz, çizik yok)
F.2 Baskı ve kağıt
1. Kağıt/basılı madde yakalama (emici kağıt malzemesi, yırtılmayı ve mürekkep kirlenmesini önlemek için hafif negatif basınç)
III. Temel uyarlama mantığının özeti
| İş parçası özellikleri | Pipet adaptasyon programı | İlgili sektör senaryoları |
| İnce / Kırılgan / Hassas | Silikon/seramik malzeme, mikro negatif basınç, mikro emme nozulu | Elektronik yarı iletkenler, eczacılık ürünleri |
| Ağır eşyalar / Büyük boy | Kauçuk malzeme, büyük çaplı vantuz, çoklu vantuz dizisi | Otomobiller, lojistik paneller |
| Sağlık/Kirliliğin önlenmesi | Gıda/tıbbi kullanıma uygun silikon, temizlenmesi kolay yapı | İlaç, gıda |
| Yumuşak / düzensiz yüzeyler | Sünger malzeme, deforme olabilen vantuz | Araba iç mekanları, yiyecekler |
| Antistatik gereksinimler | Antistatik silikon, iyon rüzgar destekli | elektronik yarı iletken |
