Vakumlu emme, endüstriyel otomasyonda dört temel avantaja sahip "esnek kavrama" için temel bir çözümdür: zarar vermeyen kavrama, çok malzemeli/düzensiz iş parçalarına uyarlanabilirlik, temiz ve çevre koruması ve esnek çalışma. İş parçalarının farklı endüstri özelliklerine (ince/kalın, hassas/kaba, hijyenik/standart) uyarlanabilir.

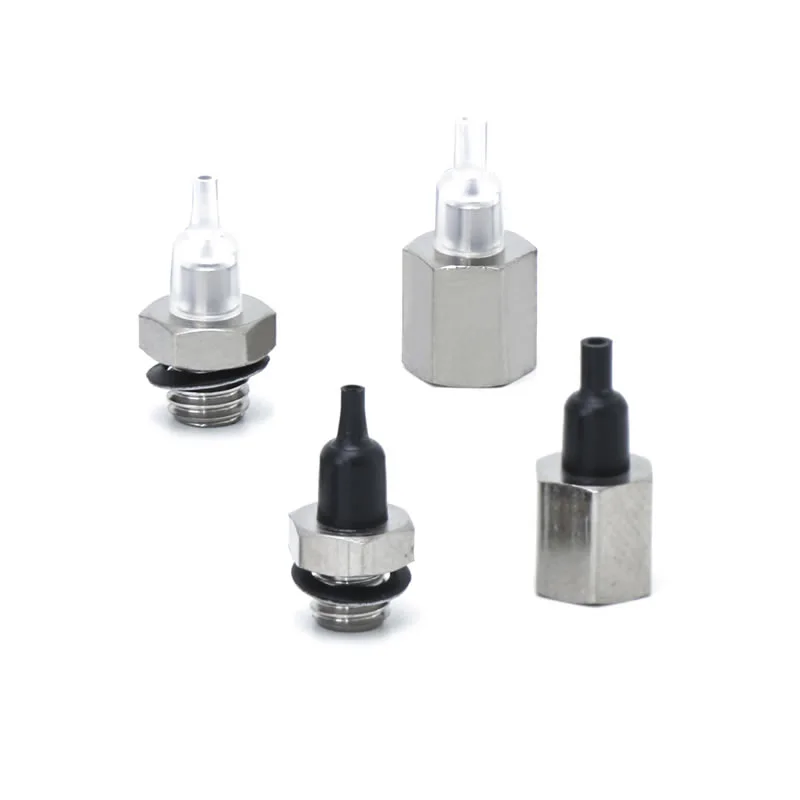

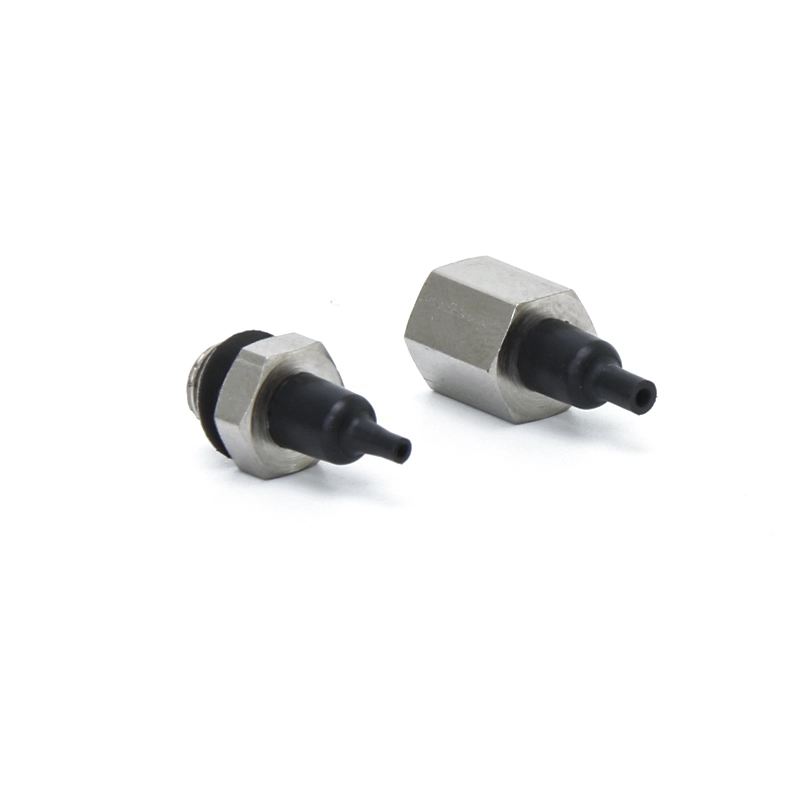

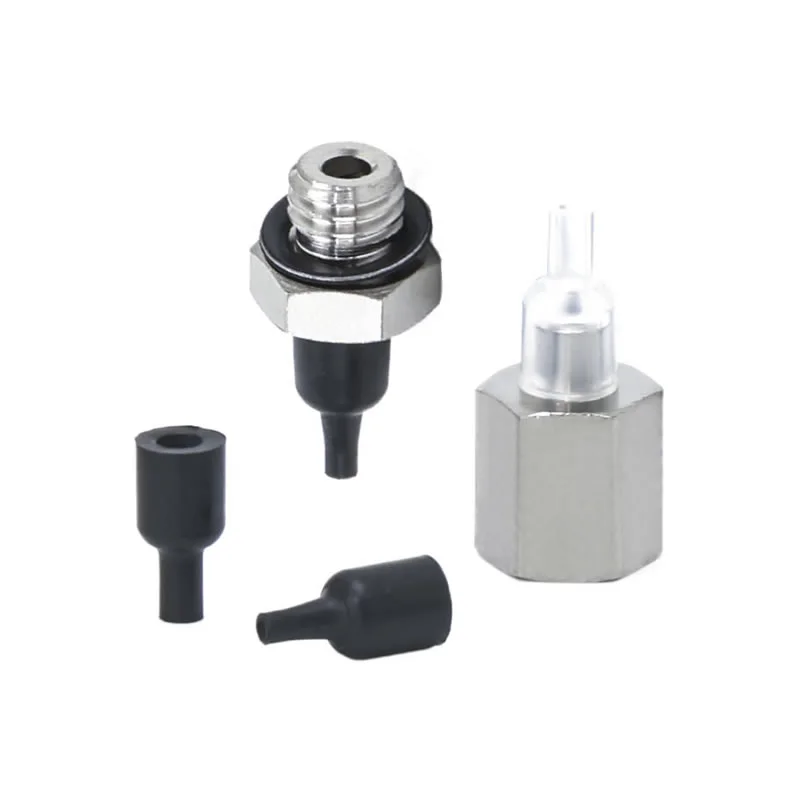

Nozullu Vakum Vantuzları ZP2
Çin'in önde gelen üreticisi olarak fabrikamız, milimetre ölçekli iş parçaları için Özelleştirilmiş Nozullu Vakum Vantuzları ZP2 sunmaktadır. Ultra kompakt ø0,8mm-ø1,1mm çaplara ve yerden tasarruf sağlayan entegre nozüle sahip bu doğrudan tedarikçi çözümü, çipler ve mikro lensler için idealdir. Elektronik ve lityum pil endüstrisi için anti-statik ve tamamen paslanmaz çelik parçalar stoklarımızda mevcuttur.
Tıklayın ve Seçimi Başlatın
》Ürün Bilgilerine Geri Dön
Nozullu Vakum Vantuzları ZP2
ZP2 Serisi Nozullu Vakum Ped Ünitesi
ZP2-T Serisi Adaptör Nozullu Vakum Pedli
Tanım
Nasıl Sipariş Verilir?
Özellikler / Malzeme
Uygulamalar
Kaynak
Ultra minyatür vantuz kategorisinin bir parçası olan bu Nozullu Vakum Vantuzları ZP2, ZP2 serisindeki en küçük modellerden birini temsil eden ø8mm ve ø1,1mm standart çaplara sahiptir. Milimetre ölçeğinde boyutlara sahip ultra küçük iş parçalarıyla uyumludurlar. Kompakt nozul tasarımı, kısa nozul arayüzünü doğrudan ped gövdesine entegre ederek ek adaptör ihtiyacını ortadan kaldırır ve kurulum alanını önemli ölçüde azaltır. Emme ucunda, mikro iş parçası yüzeyleriyle sıkı temas sağlayan ve optimum vakum sızdırmazlığını garanti eden dar kenarlı bir sızdırmazlık dudağı tasarımı kullanılır.
Tipik uygulamalar şunları içerir:
1. elektronik imalatta çip montajı, mikro dirençler/kapasitörler ve PCB mikro lehimli bileşenlerin kullanımı.
2. Yarı iletken endüstrisi:yarı iletken plakalar ve mikro sensörler gibi hassas bileşenlerin tozsuz şekilde taşınması.
3. Hassas donanım:Mikro vidalar, metal yaylı bıçaklar ve minyatür rulmanlar dahil ultra kompakt bileşenlerin otomatik beslenmesi.
4.Optik cihazlar:Minyatür lensler ve fiber optik konektörler gibi optik bileşenlerin hassas bir şekilde kavranması ve konumlandırılması.
SSS
SMC ZP2 nozül pedleri ne için kullanılır?
Nozullu Vakum Vantuzları ZP2, hızlı alma ve yerleştirme işlemleri için vakum ejektör sistemlerinde yaygın olarak kullanılır.
Doğrudan fincanda vakum oluşturmak için nozullarla entegre edilmiştir
Yüksek hızlı otomasyon ve robotik taşıma için uygundur
Küçük parçalar, ambalaj malzemeleri ve hafif bileşenler için yaygın olarak kullanılır
Commaelec, benzer sistem tasarımlarıyla uyumlu, istikrarlı kalitede kaplar sağlayarak sürekli üretimde güvenilir performans sağlar.
Doğru vantuz tasarımı nasıl seçilir?
Seçim gerçek çalışma koşullarına göre yapılmalıdır:
İş parçası yüzeyi: pürüzsüz → düz tip; düzensiz → körüklü tip
Ağırlık ve boyut: Daha ağır parçalar daha büyük çaplar gerektirir
Çevre: yüksek sıcaklık veya kimyasallar → silikon veya FKM'yi seçin
Döngü hızı: Yüksek hızlı hatlar hafif, duyarlı tasarımlardan yararlanır
Commaelec özelleştirilmiş çözümleri destekleyerek malzemelerin, boyutların ve yapıların belirli uygulamalarla eşleştirilmesine yardımcı olur.
ZP2 serisindeki ana ped tipleri nelerdir?
Düz tip: pürüzsüz yüzeyler için maksimum temas alanı
Düz kaburgalı: hafif pürüzlü yüzeylerde daha iyi sızdırmazlık
Körük tipi: düz olmayan yüzeylere uyum sağlar ve yastıklama sağlar

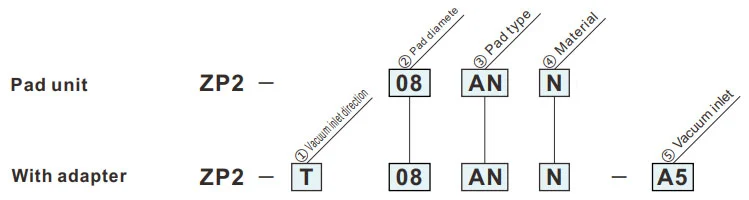

Nasıl Sipariş Verilir?
- Küçük bileşenlerin (IC çipleri gibi) adsorpsiyonu için
| ①Vakum giriş yönü | |
| T | Dikey |
| ②Pad çapı(mm) | |
| 08 | ø0,8 |
| 11 | ø1.1 |
| ③Pad tipi | |
| BİR | Meme |
| ④Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| U | Üretan kauçuk |
| F | FKM |
| GN | İletken NBR |
| GS | İletken silikon kauçuk |
Yeşil sembol özelleştirilmiş modellerdir.
| ⑤Vakum girişi | ||
| A4 | Dişi iplik | M4 x0,7 M5 x0,8 |
| A5 | ||
| B4 | Erkek konu | M4 x0,7 |
| B5 | M5 x0,8 | |
Boyutlar(mm)
Yeşil sembol özelleştirilmiş modellerdir.
BİR
Meme pedi
| Modeli | øC | øD | |||
|
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
|||
| ZP2 | 08 | BİR |
N S U F GN GS |
1.6 | 0.8 |
| 11 | 2 | 1.1 | |||
Referans için model: ZP2-11ANN
Adaptör Montaj Boyutları
ZP2-T
Dikey
A4,A5
| Modeli | A | B | øC | øD | E | Adaptör | |||||
|
① Vakum giriş yönü |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑤ Vakum giriş |
|||||||
| ZP2 | T | 08 | BİR |
N S U F GN GS |
A4 | 12.2 | 9.5 | 1.6 | 0.8 | M4 x0,7 | ZP2A-AN-A4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | A5 | 14.5 | 11 | 1.6 | 0.8 | M5 x0,8 | ZP2A-AN-A5 | ||||
| 11 | 2 | 1.1 | |||||||||
Referans için model: ZP2-T11ANN-A5
ZP2-T
Dikey
A4,A5
| Modeli | A | B | øC | øD | E | Adaptör | |||||
|
① Vakum giriş yön |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑤ Vakum giriş |
|||||||
| ZP2 | T | 08 | BİR |
N S U F GN GS |
B4 | 14 | 4.5 | 1.6 | 0.8 | M4 x0,7 | ZP2A-AN-B4 |
| 11 | 2 | 1.1 | |||||||||
| 08 | B5 | 15.5 | 5 | 1.6 | 0.8 | M5 x0,8 | ZP2A-AN-B5 | ||||
| 11 | 2 | 1.1 | |||||||||
Referans için model: ZP2-T11ANGN-B5
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
|
Malzeme
Özellikler
|
Sembol | Durometre HS (±5°) |
Renk ile ilgili lastik |
İşletim sıcaklık aralık (°C) |
Yağ rezistans benzin |
Yağ rezistans benzol |
Temel rezistans |
Asit rezistans |
Hava koşullarına dayanıklılık | Ozon rezistans |
Aşınma rezistans |
Su geçirmez | Çözücü rezistans (Benzen, toluen) |
Başvuru |
| NBR | N | 50 | Siyah | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Genel işlerin transferi, Oluklu mukavva, Kaplama levhası, Demir levha ve diğerleri |
| Silikon kauçuk | S | 45 ~ 50 | Beyaz | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken, Kalıp dökümden çıkarma, İnce iş, Mutfak robotu |
| Üretan kauçuk | U | 50 ~ 60 | Kahverengi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu mukavva, Demir levha, Kaplama levhası |
| FKM | F | 60 | Siyah | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimyasal iş |
| İletken NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarı iletkenin genel çalışması (Statik elektrik direnci) | |
| İletken silikon kauçuk | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken (Statik elektrik) |
Yukarıdaki tablo söz konusu kauçuk malzemelerin yalnızca genel özelliklerini kapsamaktadır. Mavi sembol özelleştirilmiş modellerdir.
Çeşitli endüstriyel alanlardaki pnömatik bileşenlerin (vakum vantuzu) uygulama ana hatları
I. Temel güçlü yönler
II. Uygulamaların endüstriye göre çıkarılması
A. Tıp ve tıp endüstrisi
A.1: Temel gereksinimler:Temiz ve kirlilik içermeyen (FDA/GMP uyumlu), nazik ve zarar vermeyen ve çapraz bulaşmayı önleyen
A.2 Temel senaryolar:
1. İlaç ambalajı: ilaç şişesi / ilaç plakası / infüzyon torbası toplama (gıda sınıfı silikon vantuz, parçacık dökülmesi yok)
2. Tıbbi cihaz montajı: cerrahi aletler/tıbbi kateterler/protez parçalarının taşınması (ayarlanabilir negatif basınç, deformasyon koruması)
3. Biyoloji laboratuvarı: petri kabı/santrifüj tüpü/reaktif kartı transferi (kimyasallara dayanıklı, steril uyumlu)
B. Elektronik ve yarı iletken endüstrisi
B.1 Temel gereksinimler:anti-statik (10⁶-10¹¹Ω), hassas konumlandırma (hata ≤0,01mm), çizilmeye karşı dayanıklılık
B.2 Temel senaryolar:
1. Çip/Yarı İletken: levha işleme, talaş paketleme (gözenekli seramik/anti-statik silikon vantuz, kopmayı önlemek için eşit negatif basınç)
2. PCB/Bileşenler: Esnek PCB, mikro bileşenler (0402 dirençler) yüzeye monte (kırışmayı/yırtılmayı önlemek için ince silikon/jel/mikro vantuz)
3. Ekran: LCD/OLED panel, dokunmatik cam tutucu (yüksek şeffaf malzeme, leke ve çizik yok)
C. Otomobil ve otomobil parçaları endüstrisi
C.1 Temel gereksinimler:büyük emiş (tek vantuz diski ≥500N), çok özellikli adaptasyon (metal/plastik/cam), kaymaz
C.2 Temel senaryolar:
4. Gövde imalatı: çelik levha / kapı çerçevesi taşıma kaynağı (büyük çaplı kauçuk / çoklu vantuz dizisi, kaymaz doku)
5. Cam / İç : Ön cam montajı, deri koltuk yüzey transferi (Isıya dayanıklı silikon / sünger vantuz, deformasyon koruması)
6. Parçalar: motor silindiri gövdesi / şanzıman muhafazası tutucusu (vakum + mekanik kilit, düşmeyi önleyici)
D. Gıda ve ambalaj endüstrisi
D.1 Temel gereksinimler:Gıdaya uygun malzeme (FDA sertifikalı), temizlenmesi kolay, ezilmeye karşı dayanıklı
D.2 Temel senaryolar:
1. Yiyecek işleme: unlu mamuller / taze et / meyve ayırma (düşük emişli sünger vantuz, kokusuz ve yıkanması kolay)
2. Paketleme otomasyonu: paketleme poşeti açma, steril karton kalıplama (statik eleme/çok noktalı emme, ince/sert paketlemeye uygun)
E. Lojistik ve depolama endüstrisi
E.1 Temel gereklilikler:verimli adaptasyon (malların birden fazla özelliği), sabit basınç, düşmeyi önleme
E.2 Temel senaryolar:
1. Karton taşıma: e-ticaret kartonu sınıflandırma (ayarlanabilir emme dizisi, vakum basıncı)
2. Plaka/rulo: Ahşap tahta/plastik film rulosu transferi (uzun şerit/dairesel vantuz, ofseti önlemek için düzgün adsorpsiyon)
F. Yeni enerji ve özel endüstriler
F.1 Yeni enerji (lityum pil/pv):
1. Lityum pil plakası (anti-statik gözenekli vantuz, toz önleyici), fotovoltaik cam (büyük vantuzlu silikon vantuz, çizik yok)
F.2 Baskı ve kağıt
1. Kağıt/basılı madde yakalama (emici kağıt malzemesi, yırtılmayı ve mürekkep kirlenmesini önlemek için hafif negatif basınç)
III. Temel uyarlama mantığının özeti
| İş parçası özellikleri | Pipet adaptasyon programı | İlgili sektör senaryoları |
| İnce / Kırılgan / Hassas | Silikon/seramik malzeme, mikro negatif basınç, mikro emme nozulu | Elektronik yarı iletkenler, eczacılık ürünleri |
| Ağır eşyalar / Büyük boy | Kauçuk malzeme, büyük çaplı vantuz, çoklu vantuz dizisi | Otomobiller, lojistik paneller |
| Sağlık/Kirliliğin önlenmesi | Gıda/tıbbi kullanıma uygun silikon, temizlenmesi kolay yapı | İlaç, gıda |
| Yumuşak / düzensiz yüzeyler | Sünger malzeme, deforme olabilen vantuz | Araba iç mekanları, yiyecekler |
| Antistatik gereksinimler | Antistatik silikon, iyon rüzgar destekli | elektronik yarı iletken |
