Vakumlu emme, endüstriyel otomasyonda dört temel avantaja sahip "esnek kavrama" için temel bir çözümdür: zarar vermeyen kavrama, çok malzemeli/düzensiz iş parçalarına uyarlanabilirlik, temiz ve çevre koruması ve esnek çalışma. İş parçalarının farklı endüstri özelliklerine (ince/kalın, hassas/kaba, hijyenik/standart) uyarlanabilir.
Kompakt Vakum Vantuzları ZP3
Commaelec fabrikası, sevk edilmeye hazır geniş bir envantere sahiptir ve kauçuk, silikon ve anti-statik çeşitler de dahil olmak üzere özel malzemelerde yüksek kaliteli seçenekler sunar. Kompakt Vakum Vantuzları ZP3, 1,5 mm'den 16 mm'ye kadar uzanan bir çap aralığına sahiptir; Bu minyatür bileşenler özellikle elektronik endüstrisi için titizlikle tasarlanmıştır.
Tıklayın ve Seçimi Başlatın
》Ürün Bilgilerine Geri Dön

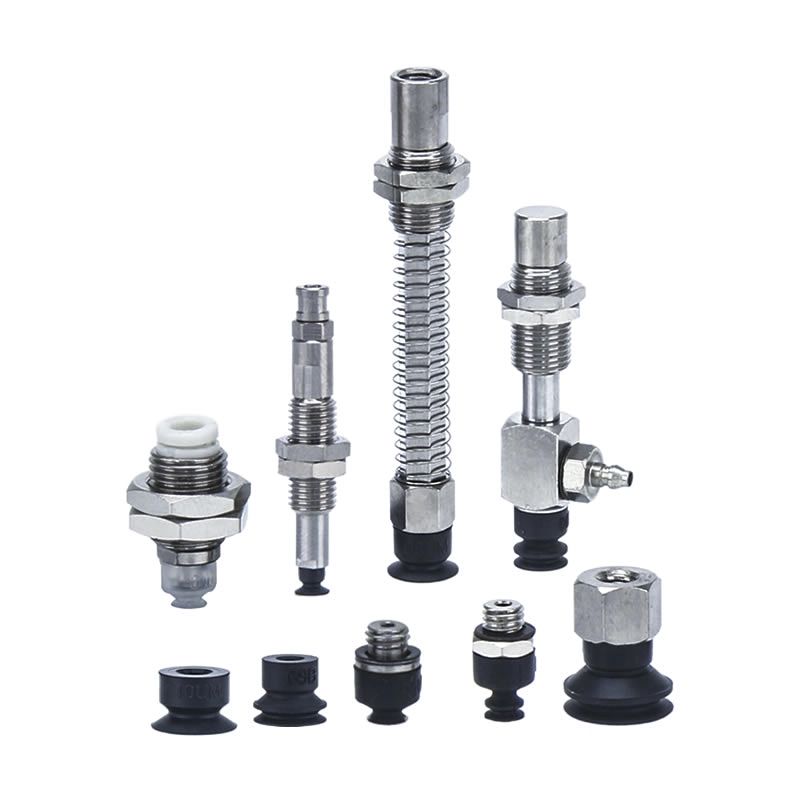

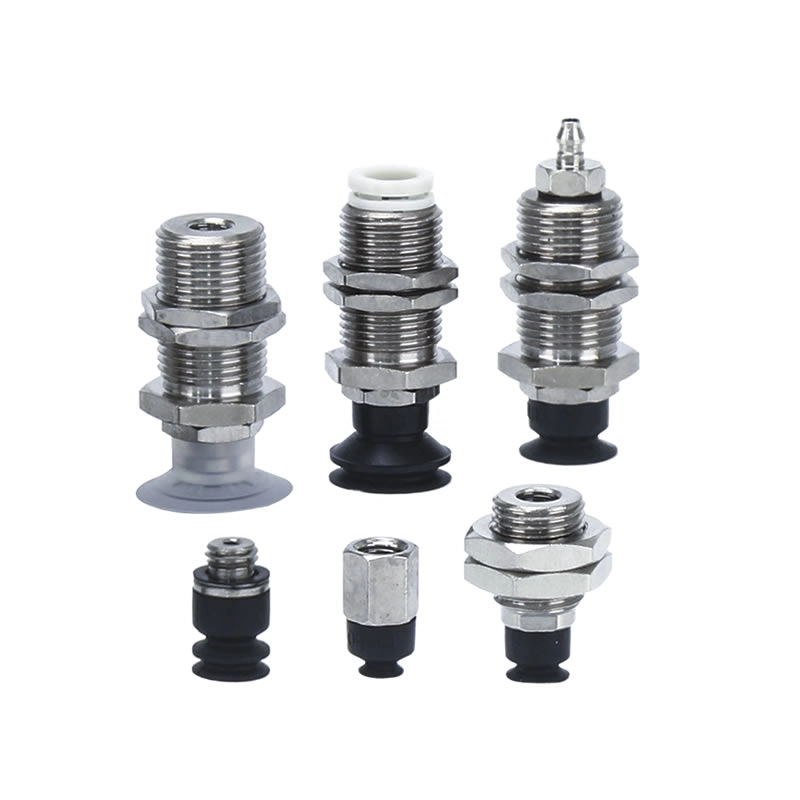

Kompakt Vakum Vantuzları ZP3
ZP3 Serisi Kompakt Vakum Ped Ünitesi

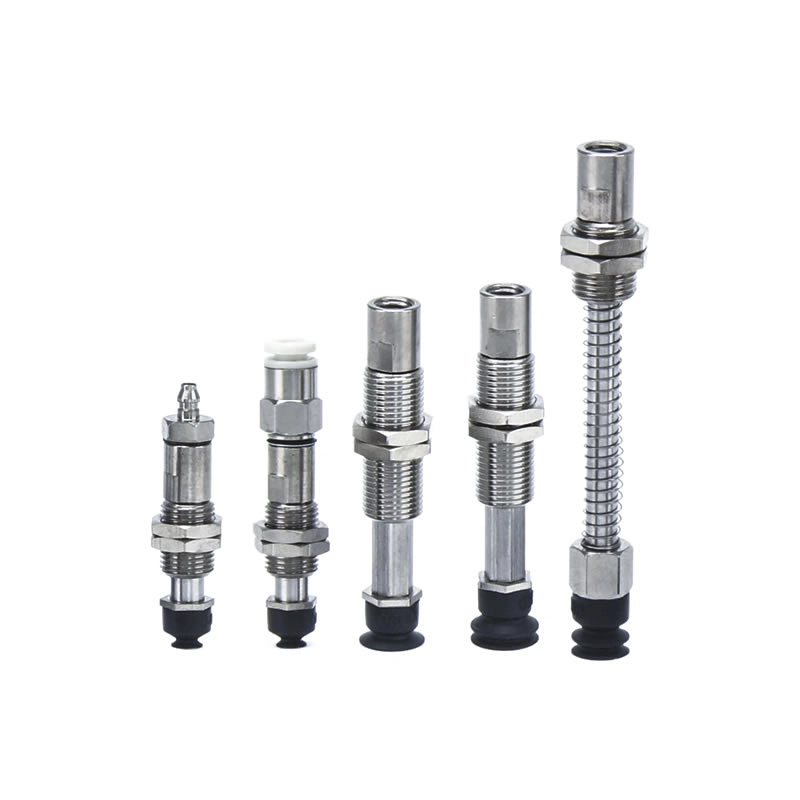

ZP3-T Serisi Adaptörlü Kompakt Vakum Pedleri
Tamponlu Kompakt Vakum Pedli ZP3-T Serisi

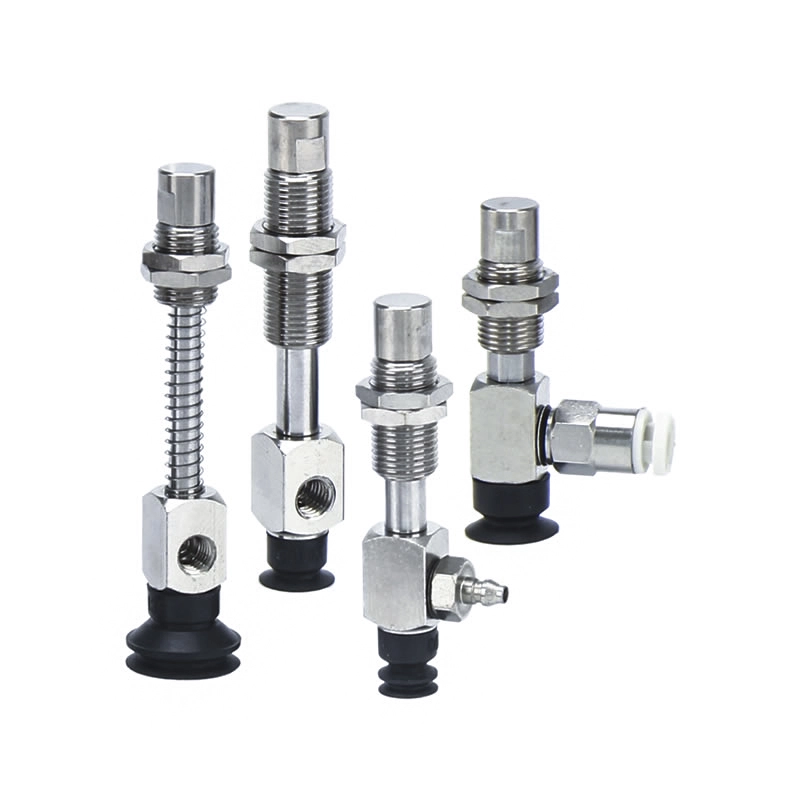

ZP3-Y Serisi Adaptörlü Kompakt Vakum Pedleri
Tamponlu Kompakt Vakum Pedli ZP3-Y Serisi
Tanım
Nasıl Sipariş Verilir?
Özellikler / Malzeme
Uygulamalar
Kaynak
Kompakt Vakum Vantuzları ZP3, elektronik endüstrisi için özel olarak tasarlanmış olup, küçük veya hassas bileşenler için hassas, güvenilir kavrama sağlar. 1,5 mm'den 16 mm'ye kadar çaplarıyla otomatik üretime ve robotik sistemlere sorunsuz bir şekilde entegre olurlar.
SSS
Tipik Uygulamalar Nelerdir?

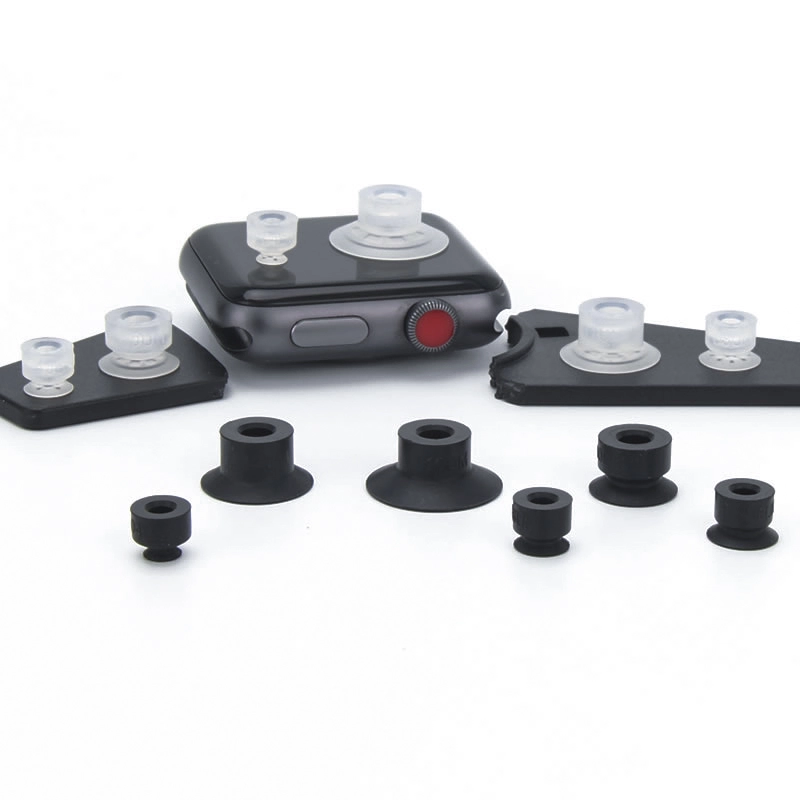

Küçük elektronik bileşenlerin ve devre kartlarının kullanılması.
Hassas metal parçaların ve lityum pil hücrelerinin taşınması.
Hızlı, tekrarlanabilir alma ve yerleştirme işlemleri için robotik montaj hatlarına entegrasyon.
ZP3P Serisi Nedir?
ZP3'ün yüksek döngülü otomasyon için tasarlanmış yüksek performanslı bir çeşidi.
Çeşitli endüstriyel kavrama ihtiyaçlarını karşılayan birden fazla boyut, şekil ve malzeme seçeneği sunar.
ZP3 ve ZP3-T Arasındaki Fark Nedir?
ZP3:Hassas kullanım için standart kompakt vakum kabı.
ZP3-T:Özel malzemeler kullanılarak yüksek sıcaklıktaki veya kimyasal açıdan hassas ortamlar için geliştirilmiştir.
Temel Tasarım Özellikleri
Dar kurulum alanları için kompakt boyut.
Esnek vakum giriş yönleri (dikey ve yanal).
İsteğe bağlı adaptörler, tampon braketleri ve tamamı paslanmaz çelik aksesuarlar.
Stabil yapışma ve minimum vakum kaybı için tasarlanmıştır.
Hangi Malzemeler Mevcuttur?
Yüksek kaliteli kauçuk ve silikon.
Elektronik için anti-statik çeşitler.
Lityum pil uygulamaları için paslanmaz çelik aksesuarlar.
Hangi Ped Şeklini Kullanmalıyım?
Düz:Pürüzsüz ve düzgün yüzeyler için.
Körüklü veya Derin:Düzensiz, hafif deforme olmuş veya dokulu bileşenler için.
Özel şekiller:Kompakt Vakum Vantuzları ZP3, iş parçasının özel gereksinimlerini ve otomatik entegrasyon sisteminin taleplerini karşılayacak şekilde özelleştirilebilir.

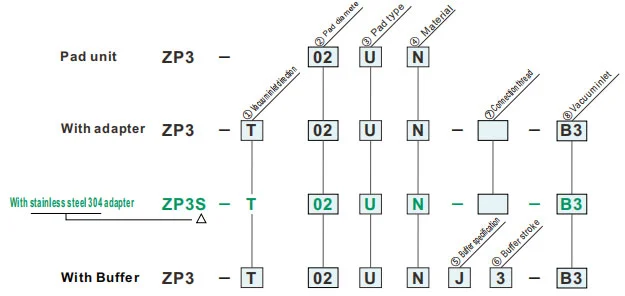

Nasıl Sipariş Verilir?
| ①Vakum giriş yönü | ⑦Bağlantı dişi | ⑧Vakum girişi | |||||
| T | Dikey |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | Yanal |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②Pad çapı(mm) | |
| 015 | ø1,5 |
| 02 | ø2 |
| 035 | ø3,5 |
| ③Pad tipi | |
| U | Düz |
| ④Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| U | Üretan kauçuk |
| F | FKM |
| GN | İletken NBR |
| GS | İletken silikon kauçuk |
Yeşil sembol özelleştirilmiş modellerdir.
| ⑤Tampon spesifikasyonu | |
| J | Dönen |
| K | Dönmeyen |
| ⑥Tampon vuruşu | |
| 3 | 3 mm |
| 6 | 6 mm |
| ⑦Bağlantı dişi | |
| A6 | M6x0,75 (Erkek dişli) |
| B3 | M3x0,5 (Dişi dişli) |
| ⑧Vakum girişi | |
| A3 | M3x0.5(Erkek dişli) |
| A4 | M4x0.7(Erkek dişli) |
| B3 | M3x0.5(Dişi dişli) |
| 04 | ø4(Tek dokunuşla bağlantı) |
| U2 | ø2(Dikenli bağlantı) |
| U4 | ø4(Dikenli bağlantı) |
Yay reaktif kuvveti
| Ped tipi | Tampon spesifikasyonu | Tampon vuruşu (mm) | Bağlantı ipliği | Sıkma torku ±%5 [N·m] |
Yay reaktif kuvveti[N] | |
| 0 vuruşta | Tam vuruşta | |||||
| ø1,5~ø3,5 | J | 3,6 | M6 x0,75 | 1.5-1.8 | 0.2 |
0.4 0.5 |
| K | M8 x0,75 | 2,0-2,5 | ||||
| Adaptör Montaj Boyutları |
|
Ped çapı: ø4 ~ø8
|
|
Ped çapı: ø10 ~ø16
|
| ①Vakum giriş yönü | ⑦Bağlantı dişi | ⑧Vakum girişi | ||
| T | Dikey |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | Yanal |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②Pad çapı(mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Pad tipi | |
| UM | Oluklu düz |
| B | Körük |
| ④Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| U | Üretan kauçuk |
| F | FKM |
| GN | İletken NBR |
| GS | İletken silikon kauçuk |
Yeşil sembol özelleştirilmiş modellerdir.
|
⑤Tampon spesifikasyonu
⑥Tampon stroku(mm)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Dönen | ● | ● | ● | — | — |
| JB | Döner (Bushingli) | — | — | — | ● | ● |
| K | Dönmeyen | ● | ● | ● | ● | ● |
| ⑦Bağlantı dişi | |
| A10 | M10x1 (Erkek dişli) |
| A12 | M12x1 (Erkek dişli) |
| B5 | M5x0,8 (Dişi dişli) |
| ⑧Vakum girişi | |
| A4 | M4x0,7 (Erkek dişli) |
| A5 | M5x0,8 (Erkek dişli) |
| H5 | M5x0,8 (Erkek dişli) |
| B4 | M4x0,7 (Dişi dişli) |
| B5 | M5x0,8 (Dişi dişli) |
| 04 | ø4 (Tek dokunuşla montaj) |
| 06 | ø6 (Tek dokunuşla bağlantı) |
| U2 | ø2 (Dikenli bağlantı) |
| U4 | ø4 (Dikenli bağlantı) |
| U6 | ø6 (Dikenli bağlantı) |
Boyutlar(mm)
Yeşil sembol özelleştirilmiş modellerdir.
U
Düz
| Modeli | øA | øB | |||
|
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
|||
| ZP2 | 015 | U |
N S U F GN GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Referans için model: ZP3-015UGN
Adaptör Montaj Boyutları
UM
Oluklu düz
| Modeli | øA | øB | øC | øD | E | Y | |||
|
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
|||||||
| ZP3 | 04 | UM |
N S U F GN GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Referans için model: ZP3-04UMGN
B
Körük
| Modeli | øA | øB | øC | øD | E | F | Y | |||
|
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
||||||||
| ZP3 | 04 | B |
N S U F GN GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Referans için model: ZP3-04UMGN
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
| Ped tipi | Ped çapı (mm) | Başvuru | Tipik iş parçası yüzeyleri ve şekilleri | |||||||
| Düz | dalgalandı | Eğik | Farklı yükseklikler | Dışbükey | Yağlı | |||||
|
|
|
|
|
|
|||||
| Kompakt Ped | Düz (U) |
|
ø1,5~ø3,5 | Düz ve deforme olmayan yüzeyli iş parçalarının adsorpsiyonu için | ⚪ | X | X | X | X | X |
| Oluklu düz (UM) |
|
ø4~ø16 | Deforme olması muhtemel bir iş parçası için | ⚪ | X | X | X | X | △ | |
| Körük(B) |
|
ø4~ø16 | Eğimli yüzeye sahip iş parçalarının adsorpsiyonu için | ⚪ | △ | ⚪ | X | △ | X | |
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
|
Malzeme
Özellikler
|
Sembol | Durometre HS (±5°) |
Renk ile ilgili lastik |
İşletim sıcaklık aralık (°C) |
Yağ rezistans benzin |
Yağ rezistans benzol |
Temel rezistans |
Asit rezistans |
Hava koşullarına dayanıklılık | Ozon rezistans |
Aşınma rezistans |
Su geçirmez | Çözücü rezistans (Benzen, toluen) |
Başvuru |
| NBR | N | 50 | Siyah | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Genel işlerin transferi, Oluklu mukavva, Kaplama levhası, Demir levha ve diğerleri |
| Silikon kauçuk | S | 45 ~ 50 | Beyaz | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken, Kalıp dökümden çıkarma, İnce iş, Mutfak robotu |
| Üretan kauçuk | U | 50 ~ 60 | Kahverengi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu mukavva, Demir levha, Kaplama levhası |
| FKM | F | 60 | Siyah | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimyasal iş |
| İletken NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarı iletkenin genel çalışması (Statik elektrik direnci) | |
| İletken silikon kauçuk | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken (Statik elektrik) |
Yukarıdaki tablo söz konusu kauçuk malzemelerin yalnızca genel özelliklerini kapsamaktadır. Mavi sembol özelleştirilmiş modellerdir.
Çeşitli endüstriyel alanlardaki pnömatik bileşenlerin (vakum vantuzu) uygulama ana hatları
I. Temel güçlü yönler
II. Uygulamaların endüstriye göre çıkarılması
A. Tıp ve tıp endüstrisi
A.1: Temel gereksinimler:Temiz ve kirlilik içermeyen (FDA/GMP uyumlu), nazik ve zarar vermeyen ve çapraz bulaşmayı önleyen
A.2 Temel senaryolar:
1. İlaç ambalajı: ilaç şişesi / ilaç plakası / infüzyon torbası toplama (gıda sınıfı silikon vantuz, parçacık dökülmesi yok)
2. Tıbbi cihaz montajı: cerrahi aletler/tıbbi kateterler/protez parçalarının taşınması (ayarlanabilir negatif basınç, deformasyon koruması)
3. Biyoloji laboratuvarı: petri kabı/santrifüj tüpü/reaktif kartı transferi (kimyasallara dayanıklı, steril uyumlu)
B. Elektronik ve yarı iletken endüstrisi
B.1 Temel gereksinimler:anti-statik (10⁶-10¹¹Ω), hassas konumlandırma (hata ≤0,01mm), çizilmeye karşı dayanıklılık
B.2 Temel senaryolar:
1. Çip/Yarı İletken: levha işleme, talaş paketleme (gözenekli seramik/anti-statik silikon vantuz, kopmayı önlemek için eşit negatif basınç)
2. PCB/Bileşenler: Esnek PCB, mikro bileşenler (0402 dirençler) yüzeye monte (kırışmayı/yırtılmayı önlemek için ince silikon/jel/mikro vantuz)
3. Ekran: LCD/OLED panel, dokunmatik cam tutucu (yüksek şeffaf malzeme, leke ve çizik yok)
C. Otomobil ve otomobil parçaları endüstrisi
C.1 Temel gereksinimler:büyük emiş (tek vantuz diski ≥500N), çok özellikli adaptasyon (metal/plastik/cam), kaymaz
C.2 Temel senaryolar:
4. Gövde imalatı: çelik levha / kapı çerçevesi taşıma kaynağı (büyük çaplı kauçuk / çoklu vantuz dizisi, kaymaz doku)
5. Cam / İç : Ön cam montajı, deri koltuk yüzey transferi (Isıya dayanıklı silikon / sünger vantuz, deformasyon koruması)
6. Parçalar: motor silindiri gövdesi / şanzıman muhafazası tutucusu (vakum + mekanik kilit, düşmeyi önleyici)
D. Gıda ve ambalaj endüstrisi
D.1 Temel gereksinimler:Gıdaya uygun malzeme (FDA sertifikalı), temizlenmesi kolay, ezilmeye karşı dayanıklı
D.2 Temel senaryolar:
1. Yiyecek işleme: unlu mamuller / taze et / meyve ayırma (düşük emişli sünger vantuz, kokusuz ve yıkanması kolay)
2. Paketleme otomasyonu: paketleme poşeti açma, steril karton kalıplama (statik eleme/çok noktalı emme, ince/sert paketlemeye uygun)
E. Lojistik ve depolama endüstrisi
E.1 Temel gereklilikler:verimli adaptasyon (malların birden fazla özelliği), sabit basınç, düşmeyi önleme
E.2 Temel senaryolar:
1. Karton taşıma: e-ticaret kartonu sınıflandırma (ayarlanabilir emme dizisi, vakum basıncı)
2. Plaka/rulo: Ahşap tahta/plastik film rulosu transferi (uzun şerit/dairesel vantuz, ofseti önlemek için düzgün adsorpsiyon)
F. Yeni enerji ve özel endüstriler
F.1 Yeni enerji (lityum pil/pv):
1. Lityum pil plakası (anti-statik gözenekli vantuz, toz önleyici), fotovoltaik cam (büyük vantuzlu silikon vantuz, çizik yok)
F.2 Baskı ve kağıt
1. Kağıt/basılı madde yakalama (emici kağıt malzemesi, yırtılmayı ve mürekkep kirlenmesini önlemek için hafif negatif basınç)
III. Temel uyarlama mantığının özeti
| İş parçası özellikleri | Pipet adaptasyon programı | İlgili sektör senaryoları |
| İnce / Kırılgan / Hassas | Silikon/seramik malzeme, mikro negatif basınç, mikro emme nozulu | Elektronik yarı iletkenler, eczacılık ürünleri |
| Ağır eşyalar / Büyük boy | Kauçuk malzeme, büyük çaplı vantuz, çoklu vantuz dizisi | Otomobiller, lojistik paneller |
| Sağlık/Kirliliğin önlenmesi | Gıda/tıbbi kullanıma uygun silikon, temizlenmesi kolay yapı | İlaç, gıda |
| Yumuşak / düzensiz yüzeyler | Sünger malzeme, deforme olabilen vantuz | Araba iç mekanları, yiyecekler |
| Antistatik gereksinimler | Antistatik silikon, iyon rüzgar destekli | elektronik yarı iletken |
