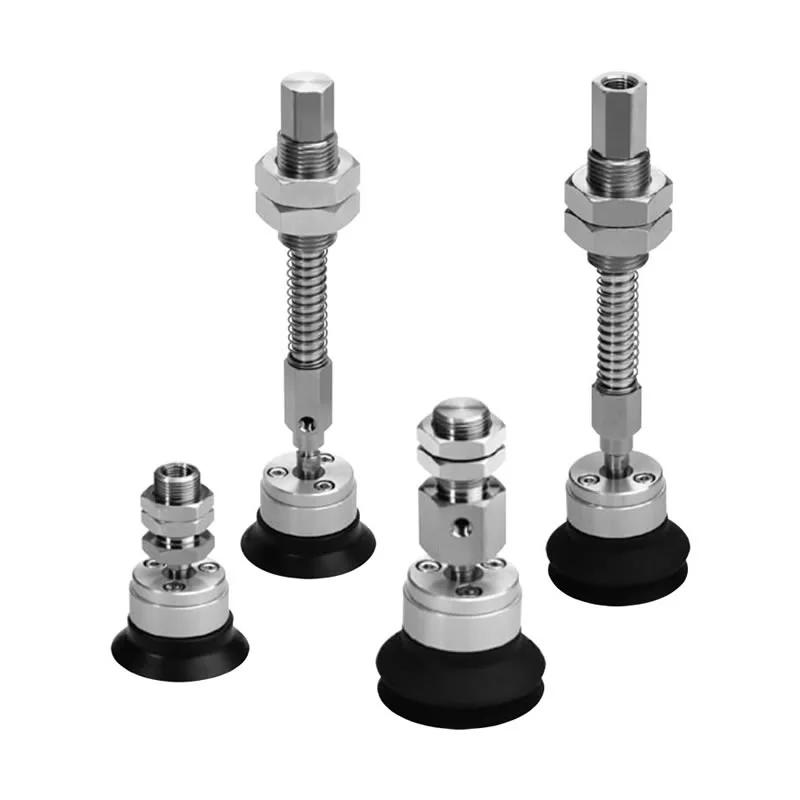

Yüksek Sertlikli Küresel Mafsallı Vakum Vantuzları ZP2
Profesyonel bir üretici olarak, size yüksek kaliteli, Yüksek Sertlikte Küresel Mafsallı Vakum Vantuzları ZP2 sunmaya kendimizi adadık. Ürünlerimiz olağanüstü stabiliteye sahiptir, bu da onları özellikle ağır iş parçalarının ve düz olmayan yüzeylerin taşınması için çok uygun kılar. Benzersiz bilyeli mafsal tasarımı, eğimli yüzeylere otomatik olarak uyum sağlayarak emiş güvenilirliğini önemli ölçüde artırır. Bu ürün serisi, NBR, silikon, PU, FKM ve EPR dahil olmak üzere geniş bir boyut ve malzeme yelpazesinde mevcuttur ve özel uygulama gereksinimlerinizi karşılayacak şekilde özelleştirilebilir. Ayrıca, hassas iş parçalarına kapsamlı yüzey koruması sağlamak için isteğe bağlı bir tampon tasarımı da mevcuttur.
Tıklayın ve Seçimi Başlatın
》Ürün Bilgilerine Geri Dön

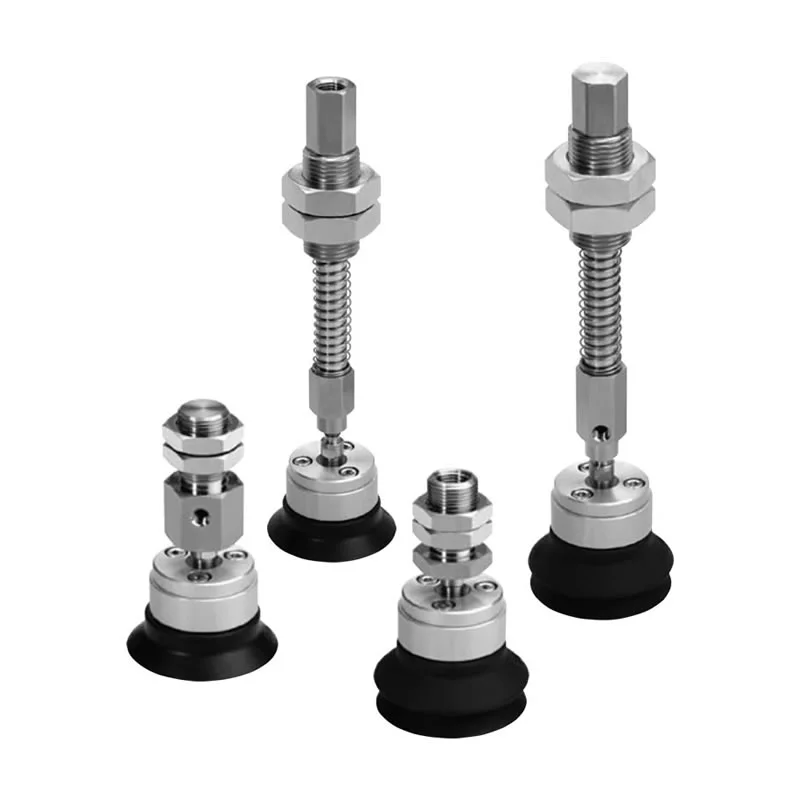

Yüksek Sertlikli Küresel Mafsallı Vakum Vantuzları ZP2
ZP2-TF Serisi Adaptör Vakum Pedli Ağır Hizmet Bilyalı Mafsal Tipi
ZP2-TF Serisi Ağır Hizmet Bilyalı Mafsallı Tip, Tamponlu Vakum Pedli
ZP2-XF Serisi Adaptör Vakum Pedli Ağır Hizmet Bilyalı Mafsal Tipi
ZP2-XF Serisi Ağır Hizmet Bilyalı Mafsallı Tip, Tampon Vakum Pedli
Tanım
Nasıl Sipariş Verilir?
Özellikler / Malzeme
Uygulamalar
Kaynak
Uygun maliyetli, yüksek sertlikte ZP2 bilyalı mafsallı vakum vantuzlarının üreticisi olarak Commaelec, gelişmiş vakum sızdırmazlık ve basınç tutma teknolojilerini kullanır. Yüksek Sertlikli Küresel Mafsallı Vakum Vantuzları ZP2, endüstriyel otomasyon taşıma uygulamaları için tasarlanmış ağır hizmet tipi bir vakum tutucudur. Ağır, düz olmayan yüzeylere sahip veya eğimli konumlandırılmış iş parçalarını kavramak için özel olarak tasarlanmıştır. Yüksek sağlamlığa sahip yapısal çerçeveyi bilyeli mafsal mekanizmasıyla birleştiren bu vantuz, iş parçası yüzeyine en iyi şekilde uyum sağlayacak şekilde açısını otomatik olarak ayarlarken güçlü bir kavrama kuvveti sağlar, böylece hem emme stabilitesini hem de çalışma güvenliğini artırır.
Temel Özellikler
Yüksek Sertlikteki Yapı:Yüksek Sertlikli Küresel Mafsallı Vakum Vantuzları ZP2, ağır hizmet tipi iş parçasının taşınması için idealdir ve deformasyona karşı oldukça dirençlidir
Bilyalı Mafsallı Döner Tasarım:Düz olmayan veya eğimli yüzeylere uyum sağlar.
Güçlü Emiş:İstikrarlı ve güvenilir taşıma operasyonları sağlar.
Çoklu Boyutlar ve Malzemeler:Çeşitli çalışma koşullarına uyum sağlar.
Opsiyonel Yastıklama Mekanizması:Temas etkisini en aza indirir ve iş parçasını korur.
Avantajları
Yüksek Sertlik ve Ağır Hizmet
Ağır iş parçalarının deformasyon olmadan taşınması için tasarlanmış güçlendirilmiş yapı
Sürekli endüstriyel çalışma sırasında istikrarlı emme gücünü korur
Uzun hizmet ömrü için Commaelec tarafından sıkı kalite kontrolüyle üretilmiştir
Bilyalı Eklem / Döner Tasarım
Düz olmayan veya eğimli yüzeylere uyacak şekilde açı ayarı yapılmasına olanak tanır
Sızdırmazlık performansını artırır ve hava sızıntısını azaltır
Gerçek üretim ortamlarında kavrama stabilitesini artırır
Çeşitli Ped Tipleri
Farklı iş parçası koşullarına uyacak çoklu ped yapıları mevcuttur
Hem pürüzsüz hem de hafif dokulu yüzeyleri destekler
Uygulama ihtiyaçlarına göre esnek seçim
Kaburgalı Düz
Yüksek Sertlikli Küresel Mafsallı Vakum Vantuzları ZP2, metal levhalar ve cam gibi düz ve pürüzsüz yüzeyler için uygundur
Nervürlü tasarım sızdırmazlığı artırır ve kaymayı önler
Yüksek hızlı otomasyonda tutarlı emiş sağlar
Körük
Kavisli veya düz olmayan yüzeyler için uygundur
Yastıklama etkisi ve yükseklik telafisi sunar
Alma ve yerleştirme görevleri sırasında konumlandırma hatalarını azaltır
Geniş Malzeme Yelpazesi
NBR:Genel kullanım için uygun maliyetli ve aşınmaya dayanıklı
Silikon:Yüksek sıcaklıktaki ortamlar için uygundur
PU:Sık çalıştırmalar için yüksek dayanıklılık
:Mükemmel kimyasal direnç
Commaelec'ten temin edilebilen özel malzemeler (örn. antistatik)
Büyük Çaplar
Yüksek Sertlikli Küresel Mafsallı Vakum Vantuzları ZP2, çeşitli yük gereksinimlerini karşılamak için φ40'tan φ125'e kadar geniş bir çap aralığında mevcuttur
Daha büyük çaplar, ağır parçalar için daha güçlü kavrama kuvveti sağlar
Ağırlık ve yüzey durumuna göre kolay seçim
Esnek Montaj
Dahili ve harici dişli bağlantılarını destekler
Adaptörler ve tampon braketleriyle uyumlu
Farklı düzenler için dikey veya yatay vakum girişi seçenekleri
Arabelleğe Alma Seçenekleri
İsteğe bağlı yastıklama yapısı temas sırasında darbeyi azaltır
Cam veya kaplamalı malzemeler gibi kırılgan yüzeyleri korur
Taşıma güvenliğini ve ürün kalitesini artırır
Uygulamalar
Otomatik üretim hatları ve robotik kollar
Metal levhalar, cam paneller ve büyük bileşenlerin taşınması
Lityum pil ve elektronik endüstrileri (paslanmaz çelik seçenekleri mevcuttur)
Ağır veya düzgün olmayan iş parçalarının dengeli bir şekilde tutulmasını gerektiren her türlü senaryo

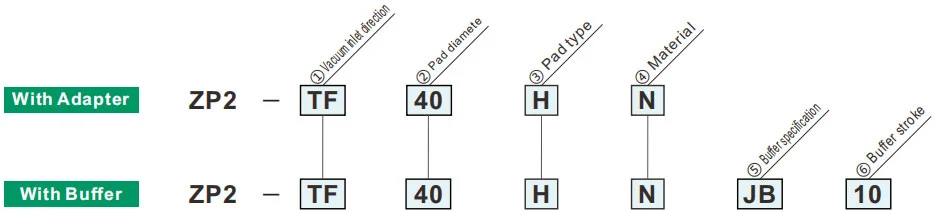

Nasıl Sipariş Verilir?
| ①Vakum giriş yönü | |
| TF | Dikey |
| XF | Yanal |
| ②Pad çapı | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| U | Üretan kauçuk |
| F | FKM |
Yeşil sembol özelleştirilmiş modellerdir
| ⑥Tampon vuruşu | Ped çapı | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10 mm | ● | ● | ||||
| 25 | 25mm | ● | ● | ||||
| 30 | 30mm | ● | ● | ||||
| 50 | 50 mm | ● | ● | ||||
| 75 | 75mm | ● | ● | ||||
| 100 | 100 mm | — | ● | ||||
| ③Pad tipi | |
| H | Kaburgalı düz |
| HB | Körük tipi |
| ⑤ Tampon spesifikasyonu | |
| JB | Döner(Pirinç, Burçlu) |
| JF | Döner(Çelik, Burçlu) |
Yay reaktif kuvveti
| Bağlantı ipliği | Sıkma torku ±%5[N·m] | Tampon vuruşu (mm) | Yay reaktif kuvveti[N] | ||
| Pirinç, Burçlu(JB) | Çelik, Burçlu(JF) | 0 vuruşta | Tam vuruşta | ||
| M18x1.5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1.5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
|
Malzeme
Özellikler
|
Sembol | Durometre HS (±5°) |
Renk ile ilgili lastik |
İşletim sıcaklık aralık (°C) |
Yağ rezistans benzin |
Yağ rezistans benzol |
Temel rezistans |
Asit rezistans |
Hava koşullarına dayanıklılık | Ozon rezistans |
Aşınma rezistans |
Su geçirmez | Çözücü rezistans (Benzen, toluen) |
Başvuru |
| NBR | N | 50 | Siyah | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Genel işlerin transferi, Oluklu mukavva, Kaplama levhası, Demir levha ve diğerleri |
| Silikon kauçuk | S | 45 ~ 50 | Beyaz | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken, Kalıp dökümden çıkarma, İnce iş, Mutfak robotu |
| Üretan kauçuk | U | 50 ~ 60 | Kahverengi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu mukavva, Demir levha, Kaplama levhası |
| FKM | F | 60 | Siyah | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimyasal iş |
| İletken NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarı iletkenin genel çalışması (Statik elektrik direnci) | |
| İletken silikon kauçuk | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken (Statik elektrik) |
Yukarıdaki tablo söz konusu kauçuk malzemelerin yalnızca genel özelliklerini kapsamaktadır. Mavi sembol özelleştirilmiş modellerdir.
Çeşitli endüstriyel alanlardaki pnömatik bileşenlerin (vakum vantuzu) uygulama ana hatları
I. Temel güçlü yönler
II. Uygulamaların endüstriye göre çıkarılması
A. Tıp ve tıp endüstrisi
A.1: Temel gereksinimler:Temiz ve kirlilik içermeyen (FDA/GMP uyumlu), nazik ve zarar vermeyen ve çapraz bulaşmayı önleyen
A.2 Temel senaryolar:
1. İlaç ambalajı: ilaç şişesi / ilaç plakası / infüzyon torbası toplama (gıda sınıfı silikon vantuz, parçacık dökülmesi yok)
2. Tıbbi cihaz montajı: cerrahi aletler/tıbbi kateterler/protez parçalarının taşınması (ayarlanabilir negatif basınç, deformasyon koruması)
3. Biyoloji laboratuvarı: petri kabı/santrifüj tüpü/reaktif kartı transferi (kimyasallara dayanıklı, steril uyumlu)
B. Elektronik ve yarı iletken endüstrisi
B.1 Temel gereksinimler:anti-statik (10⁶-10¹¹Ω), hassas konumlandırma (hata ≤0,01mm), çizilmeye karşı dayanıklılık
B.2 Temel senaryolar:
1. Çip/Yarı İletken: levha işleme, talaş paketleme (gözenekli seramik/anti-statik silikon vantuz, kopmayı önlemek için eşit negatif basınç)
2. PCB/Bileşenler: Esnek PCB, mikro bileşenler (0402 dirençler) yüzeye monte (kırışmayı/yırtılmayı önlemek için ince silikon/jel/mikro vantuz)
3. Ekran: LCD/OLED panel, dokunmatik cam tutucu (yüksek şeffaf malzeme, leke ve çizik yok)
C. Otomobil ve otomobil parçaları endüstrisi
C.1 Temel gereksinimler:büyük emiş (tek vantuz diski ≥500N), çok özellikli adaptasyon (metal/plastik/cam), kaymaz
C.2 Temel senaryolar:
4. Gövde imalatı: çelik levha / kapı çerçevesi taşıma kaynağı (büyük çaplı kauçuk / çoklu vantuz dizisi, kaymaz doku)
5. Cam / İç : Ön cam montajı, deri koltuk yüzey transferi (Isıya dayanıklı silikon / sünger vantuz, deformasyon koruması)
6. Parçalar: motor silindiri gövdesi / şanzıman muhafazası tutucusu (vakum + mekanik kilit, düşmeyi önleyici)
D. Gıda ve ambalaj endüstrisi
D.1 Temel gereksinimler:Gıdaya uygun malzeme (FDA sertifikalı), temizlenmesi kolay, ezilmeye karşı dayanıklı
D.2 Temel senaryolar:
1. Yiyecek işleme: unlu mamuller / taze et / meyve ayırma (düşük emişli sünger vantuz, kokusuz ve yıkanması kolay)
2. Paketleme otomasyonu: paketleme poşeti açma, steril karton kalıplama (statik eleme/çok noktalı emme, ince/sert paketlemeye uygun)
E. Lojistik ve depolama endüstrisi
E.1 Temel gereklilikler:verimli adaptasyon (malların birden fazla özelliği), sabit basınç, düşmeyi önleme
E.2 Temel senaryolar:
1. Karton taşıma: e-ticaret kartonu sınıflandırma (ayarlanabilir emme dizisi, vakum basıncı)
2. Plaka/rulo: Ahşap tahta/plastik film rulosu transferi (uzun şerit/dairesel vantuz, ofseti önlemek için düzgün adsorpsiyon)
F. Yeni enerji ve özel endüstriler
F.1 Yeni enerji (lityum pil/pv):
1. Lityum pil plakası (anti-statik gözenekli vantuz, toz önleyici), fotovoltaik cam (büyük vantuzlu silikon vantuz, çizik yok)
F.2 Baskı ve kağıt
1. Kağıt/basılı madde yakalama (emici kağıt malzemesi, yırtılmayı ve mürekkep kirlenmesini önlemek için hafif negatif basınç)
III. Temel uyarlama mantığının özeti
| İş parçası özellikleri | Pipet adaptasyon programı | İlgili sektör senaryoları |
| İnce / Kırılgan / Hassas | Silikon/seramik malzeme, mikro negatif basınç, mikro emme nozulu | Elektronik yarı iletkenler, eczacılık ürünleri |
| Ağır eşyalar / Büyük boy | Kauçuk malzeme, büyük çaplı vantuz, çoklu vantuz dizisi | Otomobiller, lojistik paneller |
| Sağlık/Kirliliğin önlenmesi | Gıda/tıbbi kullanıma uygun silikon, temizlenmesi kolay yapı | İlaç, gıda |
| Yumuşak / düzensiz yüzeyler | Sünger malzeme, deforme olabilen vantuz | Araba iç mekanları, yiyecekler |
| Antistatik gereksinimler | Antistatik silikon, iyon rüzgar destekli | elektronik yarı iletken |
Kurulum Kılavuzu
PDF'yi İndir
Uyarı +Dikkat （Kullanmadan Önce Okuyun）
PDF'yi İndir
