Vakumlu emme, endüstriyel otomasyonda dört temel avantaja sahip "esnek kavrama" için temel bir çözümdür: zarar vermeyen kavrama, çok malzemeli/düzensiz iş parçalarına uyarlanabilirlik, temiz ve çevre koruması ve esnek çalışma. İş parçalarının farklı endüstri özelliklerine (ince/kalın, hassas/kaba, hijyenik/standart) uyarlanabilir.
Kısa Tip Vakum Vantuzları ZP2-EU
Çin'in lider üreticisi olarak fabrikamız, özelleştirilmiş Kısa Tip Vakum Vantuzları ZP2-EU'yu (çap ø2–15 mm) sunmaktadır. Ultra ince, düz profile sahip bu seri, özellikle dar alanlarda kullanılmak üzere tasarlanmıştır. Commaelec, yüksek kaliteli anti-statik silikon malzeme kullanarak istikrarlı, kırışıksız emiş performansı sağlayan profesyonel bir çözüm sunar. A5/H5 dişli spesifikasyonları ve paslanmaz çelik bağlantı elemanlarını hazır bir stokta tutuyoruz, bu da bu seriyi elektronik üretimi ve lityum iyon pil üretim hatlarındaki uygulamalar için ideal bir seçim haline getiriyor.
Tıklayın ve Seçimi Başlatın
》Ürün Bilgilerine Geri Dön

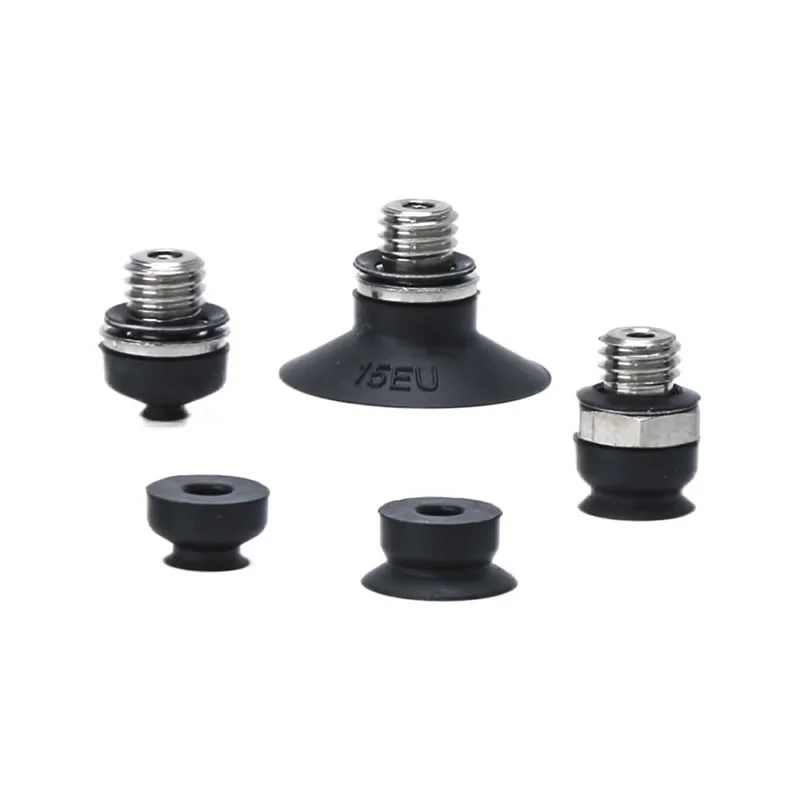

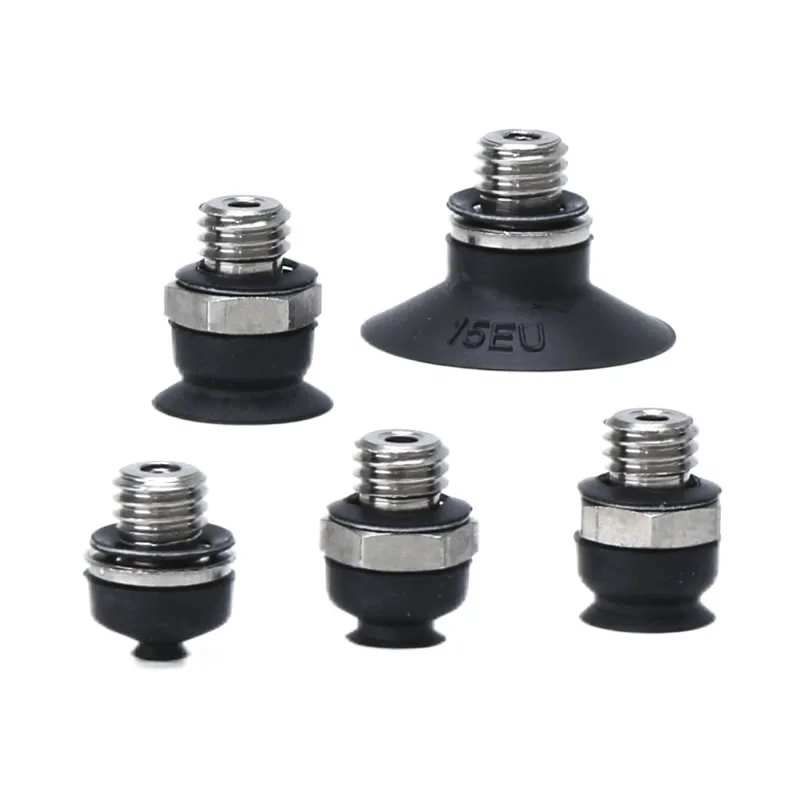

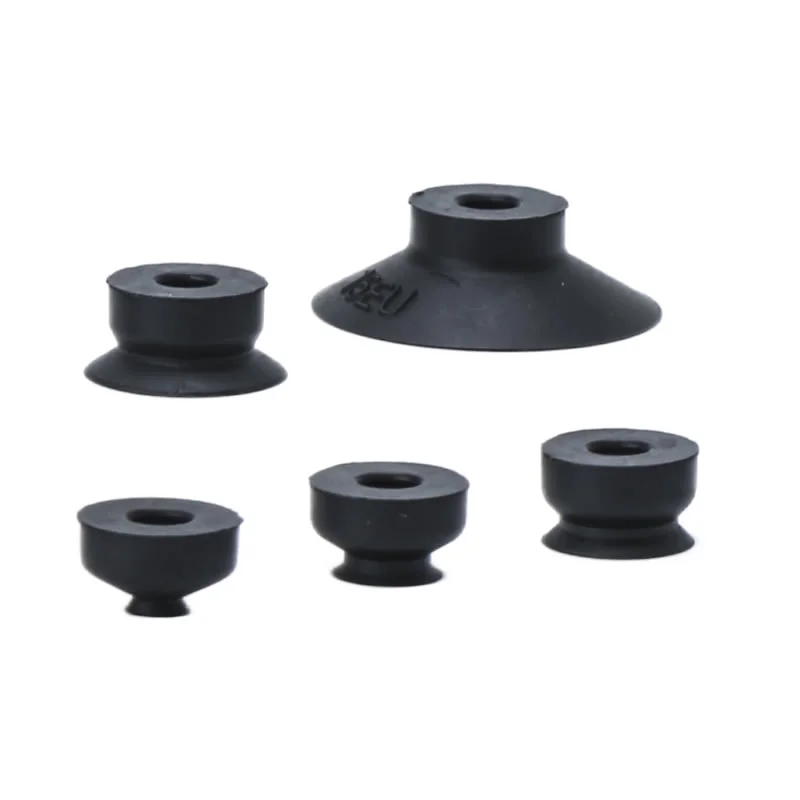

Kısa Tip Vakum Vantuzları ZP2-EU
ZP2 Serisi Kısa Tip Vakum Ped Ünitesi
ZP2-T Serisi Adaptörlü Kısa Tip Vakum Pedi
Tanım
Nasıl Sipariş Verilir?
Özellikler / Malzeme
Uygulamalar
Kaynak
Kısa Tip Vakum Vantuzları ZP2-EU, Zhejiang Comma Electric Co., Ltd. tarafından üretilmektedir; Çin'in önde gelen üreticilerinden ve tedarikçilerinden biriyiz. ZP2 EU düşük profilli düz vantuz, küçük hacimli ve kararlı adsorpsiyon özelliklerine sahiptir.
Ürün Özellikleri:Bu kompakt vantuz, yerden tasarruf sağlayan tasarım için düşük bir profile sahiptir ve dar alanlar için idealdir. Düz yüzeyi, iş parçası yüzeylerine sıkı bir uyum sağlar, çalışma sırasında deformasyonu etkili bir şekilde önlerken istikrarlı bir yapışma sağlar ve bu da onu hassas kullanım için mükemmel kılar. Seçili modeller, elektronik endüstrisi gibi hassas ortamların operasyonel gereksinimlerini karşılayan anti-statik özelliklere sahiptir.
Özellikler:Kısa Tip Vakum Vantuzları ZP2-EU, φ2, φ4, φ6, φ8 ve φ15 dahil olmak üzere çeşitli çaplarda mevcuttur.
Vantuz malzemeleri:Yaygın olarak kullanılan malzemeler arasında nitril kauçuk (NNBR), ithal silikon ve anti-statik silikon kauçuk yer alır ve her malzeme belirli çalışma ortamlarına ve parça gereksinimlerine göre uyarlanır.
Bağlantı seçenekleri:Dış dişliler (A5) ve dış dişliler (H5) dahil olmak üzere çeşitli tiplerde mevcuttur.
SSS
Mevcut boyutları nelerdir?
Kısa Tip Vakum Vantuzları ZP2-EU genellikle φ40, φ50, φ63, φ80, φ100 ve φ125 gibi standart çaplarda mevcuttur.
Daha küçük boyutlar: Kompakt ekipmanlar ve hafif parçalar için uygundur
Daha büyük boyutlar: Daha büyük iş parçaları için daha güçlü emiş sağlar
Comma fabrikası istikrarlı bir stok tutuyor ve ayrıca proje gereksinimlerine göre özelleştirilmiş boyutları da destekliyor.
"Kısa tip" nedir?
"Kısa tip" düşük profilli, kompakt bir yapıyı ifade eder:
Alanı sınırlı kurulumlar için azaltılmış toplam yükseklik
Yüksek hızlı alma ve yerleştirme sistemlerinde daha hızlı yanıt
Dar robotik veya otomatik kurulumlara monte edildiğinde daha iyi stabilite
Bu tasarım özellikle kurulum alanının kısıtlı olduğu ancak performansın tehlikeye atılamadığı durumlarda kullanışlıdır.
AB ile diğer ZP2 türleri arasındaki fark nedir?
ZP2-EU (Kısa tip): daha kompakt, Avrupa tarzı ekipmanlar ve yerden tasarruf sağlayan düzenler için optimize edilmiş
Standart ZP2: daha geniş yapısal konfigürasyonlarla daha genel amaçlı
AB tipi genellikle kompaktlığa, standartlaştırılmış arayüzlere ve hızlı entegrasyona odaklanır
Virgül, farklı pazar ihtiyaçlarını karşılamak için farklı yapılandırmalarda uyumluluk ve tutarlı kalite sağlar.
Nasıl monte edilirler?
Kısa Tip Vakum Vantuzları ZP2-EU esnek montaj seçeneklerini destekler:
İç veya dış dişli bağlantıları
Adaptörler ve tampon braketleriyle uyumlu
Dikey veya yanal vakum portu seçenekleri
Neden Virgül Seçmelisiniz?
Güçlü Ar-Ge Yeteneği:Profesyonel ekip, farklı otomasyon ihtiyaçlarına yönelik özelleştirilmiş çözümleri destekler
Tek Noktadan Tedarik:Geniş ürün yelpazesi, tedarik ve sistem entegrasyonunu kolaylaştırır
Esnek Özelleştirme:Kısa Tip Vakum Vantuzları ZP2-EU'nun boyutları, malzemeleri ve yapısı özel gereksinimlerinize göre özelleştirilebilir.
Hızlı Yanıt:Güvenilir birinden hızlı teknik destek ve teslimat

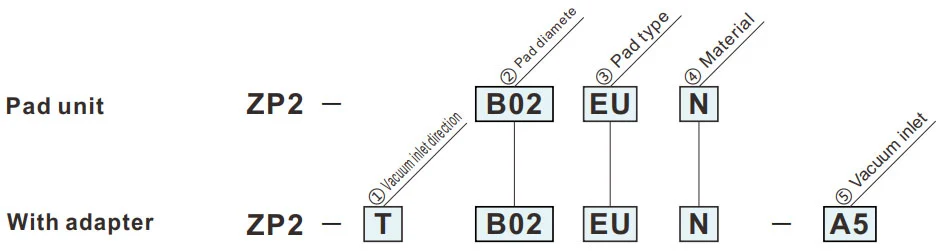

Nasıl Sipariş Verilir?
- Yükseklik yönünde yerden tasarruf sağlar.
| ①Vakum giriş yönü | |
| T | Dikey |
| ③Pad tipi | |
| AB | Düz tip |
| ②Pad çapı(mm) | |
| B02 | ø2 |
| B04 | ø4 |
| B06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④Malzeme | |
| N | NBR |
| S | Silikon kauçuk |
| U | Üretan kauçuk |
| F | FKM |
| GN | İletken NBR |
| GS | İletken silikon kauçuk |
Yeşil sembol özelleştirilmiş modellerdir.
| ⑤Vakum girişi | |
| A5 | M5x0.8 (Altıgen O.D.) |
| H5 | M5x0.8 (Altıgen soket başlığı) |
Boyutlar(mm)
Yeşil sembol özelleştirilmiş modellerdir.
AB
Düz tip
| Modeli | øA | øB | øC | D | Y | |||
|
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
||||||
| ZP2 | B02 | AB |
N S U F GN GS |
2 | 2.6 | 1.2 | 4 | 0.5 |
| B04 | 4 | 4.8 | 1.5 | |||||
| B06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
Referans için model: ZP2-B02EUS
Adaptör Montaj Boyutları
ZP2-T
Dikey
A5
| Modeli | øA | øB | øC | D | E | Y | Adaptör | |||||
|
① Vakum giriş yönü |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑤ Vakum giriş |
||||||||
| ZP2 | T | B02 | AB |
N S U F GN GS |
A5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ZP2A-Z01P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
Referans için model: ZP2-TB06EUGS-A5
ZP2-T
Dikey
H5
| Modeli | øA | øB | øC | D | E | Y | Adaptör | |||||
|
① Vakum giriş yönü |
② Ped çap. |
③ Ped tip |
④ Ped Malzeme |
⑤ Vakum giriş |
||||||||
| ZP2 | T | B02 | AB |
N S U F GN GS |
H5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ZP2A-Z02P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
Referans için model: ZP2-TB06EUGS-H5
Ped Malzemesi ve Özellikleri
⚪:Etkisi az veya hiç yok △:Koşullara bağlı olarak kullanılabilir X:Uygun değil
|
Malzeme
Özellikler
|
Sembol | Durometre HS (±5°) |
Renk ile ilgili lastik |
İşletim sıcaklık aralık (°C) |
Yağ rezistans benzin |
Yağ rezistans benzol |
Temel rezistans |
Asit rezistans |
Hava koşullarına dayanıklılık | Ozon rezistans |
Aşınma rezistans |
Su geçirmez | Çözücü rezistans (Benzen, toluen) |
Başvuru |
| NBR | N | 50 | Siyah | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Genel işlerin transferi, Oluklu mukavva, Kaplama levhası, Demir levha ve diğerleri |
| Silikon kauçuk | S | 45 ~ 50 | Beyaz | -30 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken, Kalıp dökümden çıkarma, İnce iş, Mutfak robotu |
| Üretan kauçuk | U | 50 ~ 60 | Kahverengi | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Oluklu mukavva, Demir levha, Kaplama levhası |
| FKM | F | 60 | Siyah | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Kimyasal iş |
| İletken NBR | GN | 50 ~ 65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Yarı iletkenin genel çalışması (Statik elektrik direnci) | |
| İletken silikon kauçuk | GS | 50 ~ 60 | -10 ~ 200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Yarı iletken (Statik elektrik) |
Yukarıdaki tablo söz konusu kauçuk malzemelerin yalnızca genel özelliklerini kapsamaktadır. Mavi sembol özelleştirilmiş modellerdir.
Çeşitli endüstriyel alanlardaki pnömatik bileşenlerin (vakum vantuzu) uygulama ana hatları
I. Temel güçlü yönler
II. Uygulamaların endüstriye göre çıkarılması
A. Tıp ve tıp endüstrisi
A.1: Temel gereksinimler:Temiz ve kirlilik içermeyen (FDA/GMP uyumlu), nazik ve zarar vermeyen ve çapraz bulaşmayı önleyen
A.2 Temel senaryolar:
1. İlaç ambalajı: ilaç şişesi / ilaç plakası / infüzyon torbası toplama (gıda sınıfı silikon vantuz, parçacık dökülmesi yok)
2. Tıbbi cihaz montajı: cerrahi aletler/tıbbi kateterler/protez parçalarının taşınması (ayarlanabilir negatif basınç, deformasyon koruması)
3. Biyoloji laboratuvarı: petri kabı/santrifüj tüpü/reaktif kartı transferi (kimyasallara dayanıklı, steril uyumlu)
B. Elektronik ve yarı iletken endüstrisi
B.1 Temel gereksinimler:anti-statik (10⁶-10¹¹Ω), hassas konumlandırma (hata ≤0,01mm), çizilmeye karşı dayanıklılık
B.2 Temel senaryolar:
1. Çip/Yarı İletken: levha işleme, talaş paketleme (gözenekli seramik/anti-statik silikon vantuz, kopmayı önlemek için eşit negatif basınç)
2. PCB/Bileşenler: Esnek PCB, mikro bileşenler (0402 dirençler) yüzeye monte (kırışmayı/yırtılmayı önlemek için ince silikon/jel/mikro vantuz)
3. Ekran: LCD/OLED panel, dokunmatik cam tutucu (yüksek şeffaf malzeme, leke ve çizik yok)
C. Otomobil ve otomobil parçaları endüstrisi
C.1 Temel gereksinimler:büyük emiş (tek vantuz diski ≥500N), çok özellikli adaptasyon (metal/plastik/cam), kaymaz
C.2 Temel senaryolar:
4. Gövde imalatı: çelik levha / kapı çerçevesi taşıma kaynağı (büyük çaplı kauçuk / çoklu vantuz dizisi, kaymaz doku)
5. Cam / İç : Ön cam montajı, deri koltuk yüzey transferi (Isıya dayanıklı silikon / sünger vantuz, deformasyon koruması)
6. Parçalar: motor silindiri gövdesi / şanzıman muhafazası tutucusu (vakum + mekanik kilit, düşmeyi önleyici)
D. Gıda ve ambalaj endüstrisi
D.1 Temel gereksinimler:Gıdaya uygun malzeme (FDA sertifikalı), temizlenmesi kolay, ezilmeye karşı dayanıklı
D.2 Temel senaryolar:
1. Yiyecek işleme: unlu mamuller / taze et / meyve ayırma (düşük emişli sünger vantuz, kokusuz ve yıkanması kolay)
2. Paketleme otomasyonu: paketleme poşeti açma, steril karton kalıplama (statik eleme/çok noktalı emme, ince/sert paketlemeye uygun)
E. Lojistik ve depolama endüstrisi
E.1 Temel gereklilikler:verimli adaptasyon (malların birden fazla özelliği), sabit basınç, düşmeyi önleme
E.2 Temel senaryolar:
1. Karton taşıma: e-ticaret kartonu sınıflandırma (ayarlanabilir emme dizisi, vakum basıncı)
2. Plaka/rulo: Ahşap tahta/plastik film rulosu transferi (uzun şerit/dairesel vantuz, ofseti önlemek için düzgün adsorpsiyon)
F. Yeni enerji ve özel endüstriler
F.1 Yeni enerji (lityum pil/pv):
1. Lityum pil plakası (anti-statik gözenekli vantuz, toz önleyici), fotovoltaik cam (büyük vantuzlu silikon vantuz, çizik yok)
F.2 Baskı ve kağıt
1. Kağıt/basılı madde yakalama (emici kağıt malzemesi, yırtılmayı ve mürekkep kirlenmesini önlemek için hafif negatif basınç)
III. Temel uyarlama mantığının özeti
| İş parçası özellikleri | Pipet adaptasyon programı | İlgili sektör senaryoları |
| İnce / Kırılgan / Hassas | Silikon/seramik malzeme, mikro negatif basınç, mikro emme nozulu | Elektronik yarı iletkenler, eczacılık ürünleri |
| Ağır eşyalar / Büyük boy | Kauçuk malzeme, büyük çaplı vantuz, çoklu vantuz dizisi | Otomobiller, lojistik paneller |
| Sağlık/Kirliliğin önlenmesi | Gıda/tıbbi kullanıma uygun silikon, temizlenmesi kolay yapı | İlaç, gıda |
| Yumuşak / düzensiz yüzeyler | Sünger malzeme, deforme olabilen vantuz | Araba iç mekanları, yiyecekler |
| Antistatik gereksinimler | Antistatik silikon, iyon rüzgar destekli | elektronik yarı iletken |
